博图——自定义数据类型的妙用

博图Tia Portal学习教程目录

有点懒，估计是被妹纸传染的~不勤于更新了 ╮(╯▽╰)╭
今天在学习HMI里面弹窗使用的时候顺带学到了几点新东西，趁着懒症还没发作，发出来给大家看看~

创建新的数据类型

这玩意儿有啥用呢，举个栗子，你用10个变频器控制1~10号10个电机，那假设每个电机相应的状态数据有：
BOOL
运行信号（来自变频器）
过流信号（来自变频器）
故障信号（来自变频器）
REAL
电机频率（0~50Hz）
电机温度（热电阻保护）
……

我们一般怎么创建这些变量呢？

超“古典”方法

这类人估计刚从S7-200转过来~

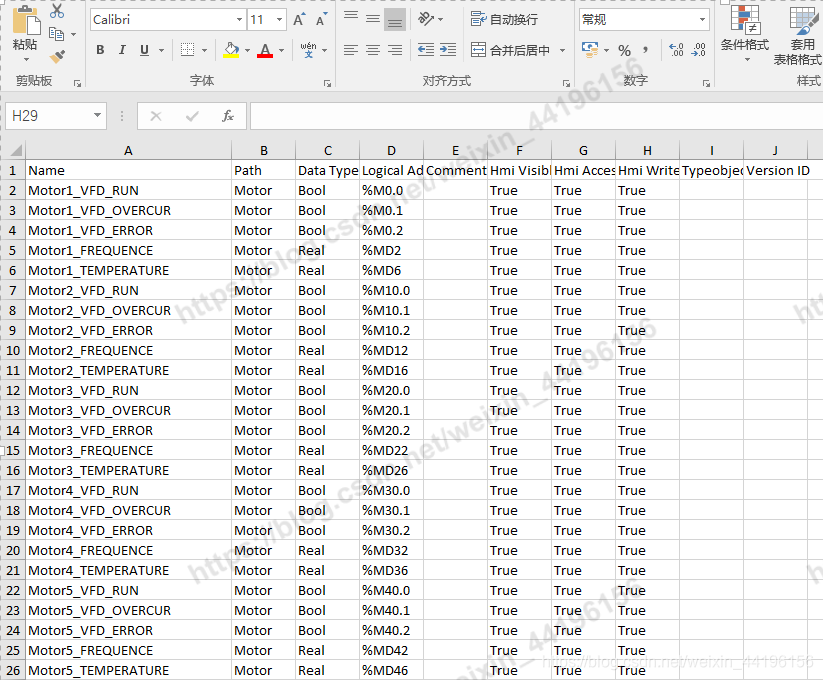

变量表里面M一个一个加，如果用地址自动分配功能和外部Excel编辑配合使用，还不会太费时间。
但变量太多，后期地址分配难免出点幺蛾子，比如说自己想给每个电机增加一个新的变量，呵呵~光是插入和排序就能烦死你。

流行方法

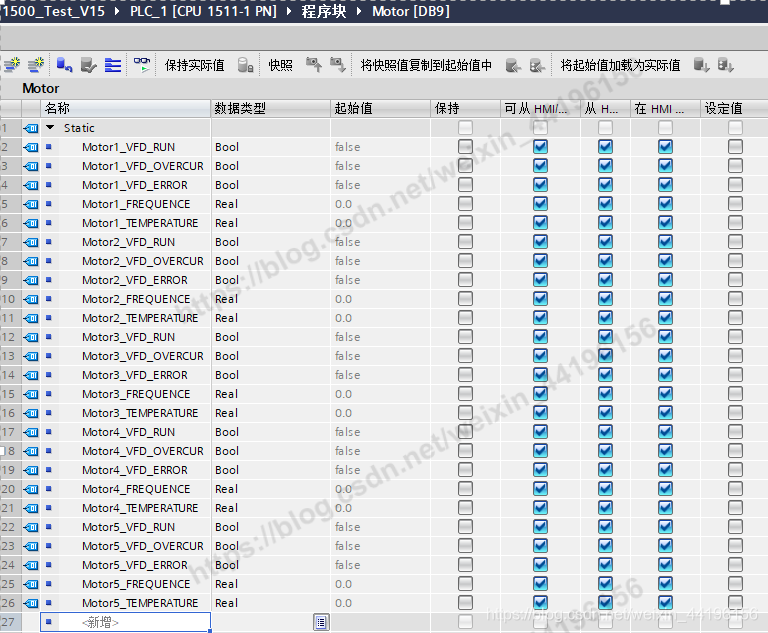

DB数据块在博图使用者当中应该是越来越普及了，所以很多人会选择创建一个DB块（假设名为Motor），然后继续往里面堆变量。这么做的好处是如果你使用默认的“优化的块访问”，那么就不用纠结地址问题，软件会自己帮你分配好的。

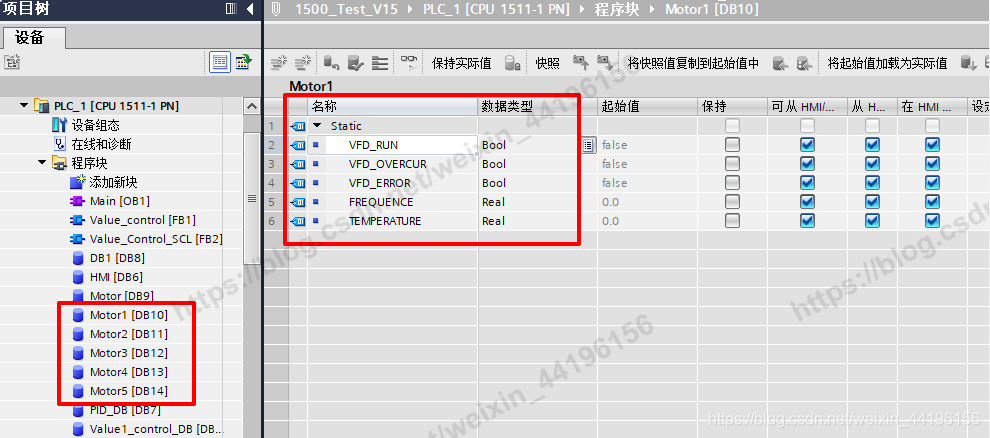

如果你不嫌麻烦，创建了多个DB块分开放置每个电机的参数，那在调用的时候就比较舒服了。


然而，还是有个问题没解决~如果我想每个电机增加一个参数，我还是得一个一个调整。

今天的主题

创建一个新的数据类型，解决上面的最后一个问题。

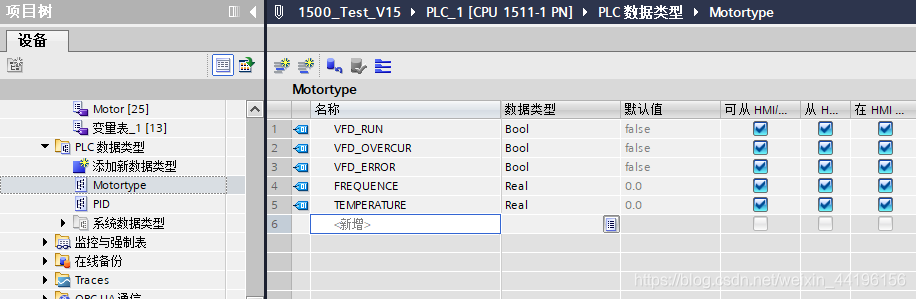

1、添加新数据类型，命名为"Motortype" >> 在里面依次创建三个bool，两个real变量

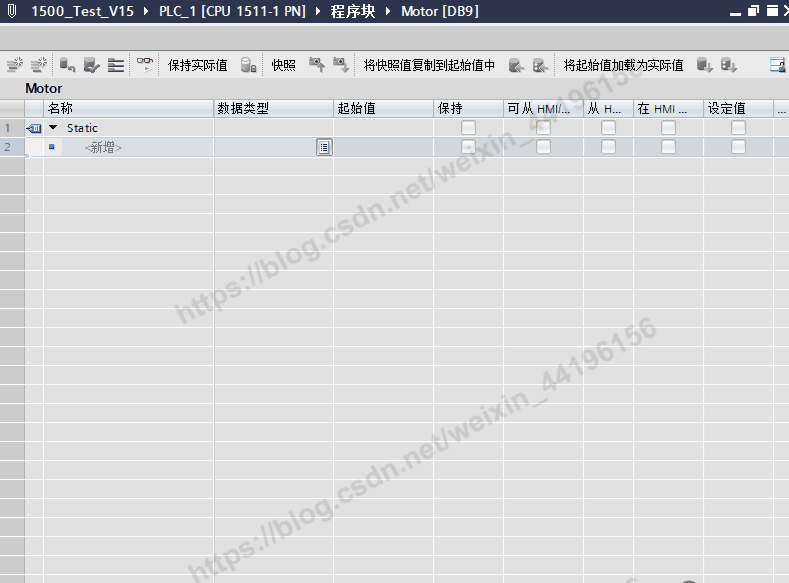

2、创建一个DB块“Motor”，创建一个数据，名称为1，数据类型为"Motortype"。然后依次创建2、3、4、5，然后你会发现……

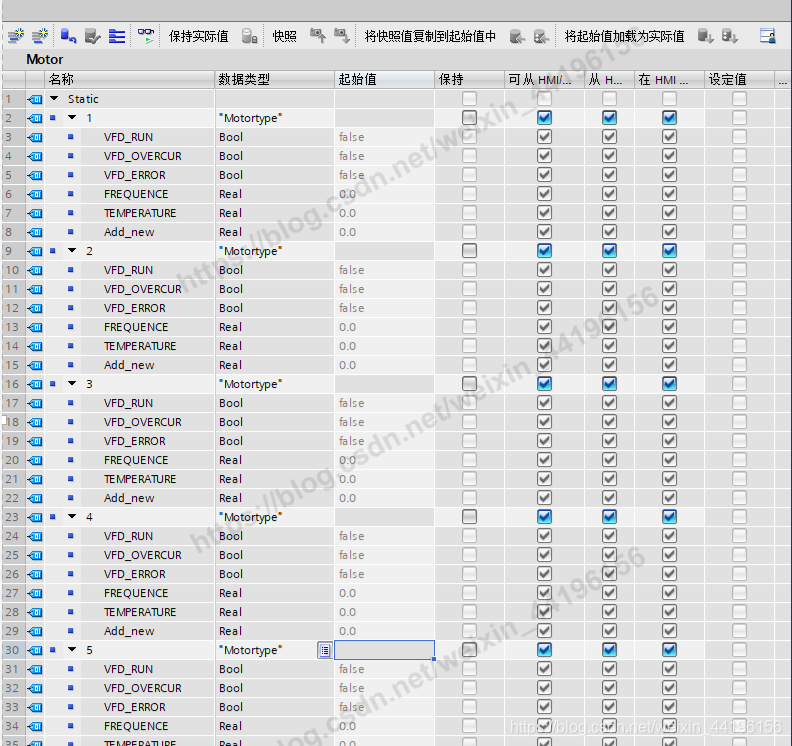

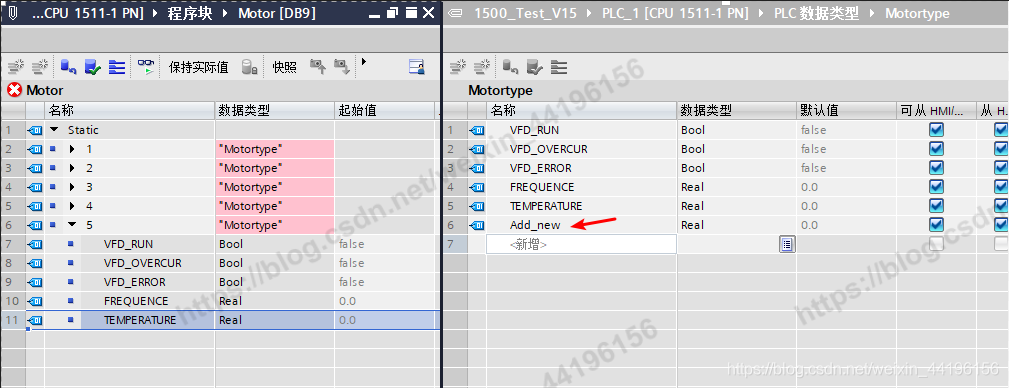

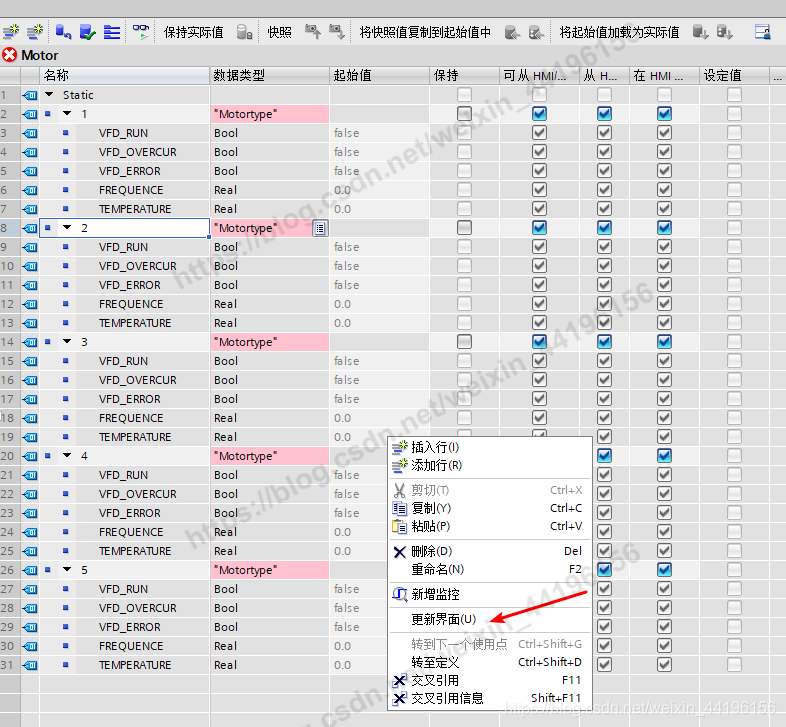

3、如果你想增添一个电机参数，先更改该数据类型，会发现DB块里面报错了，因为它里面的变量缺少了对应的数据，你只需要右键>>更新界面，就会发现，事儿全搞定了 <(￣︶￣)>

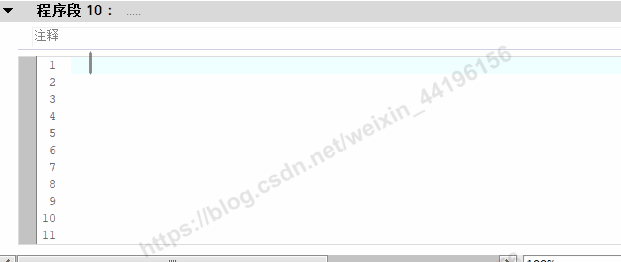

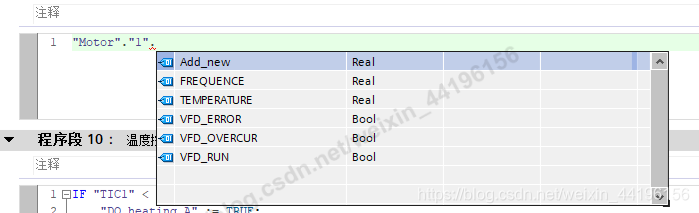

使用的时候也特别方便，比如我这种命名方式，可以这样用。
