前言

本教程为 GroIMP 新手教程系列第二节，内容包括项目创建、代码编辑、模型可视化及逻辑解析等核心流程，帮助新手快速上手 GroIMP 建模。教程中“案例1”源自原教程首个案例。

一、新建/打开RGG Project

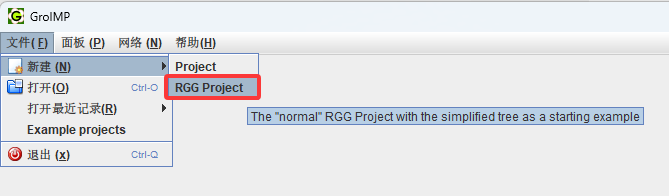

新建RGG Project：点击顶部菜单“文件”→“新建”→“RGG Project”；创建新项目后，系统自动打开默认代码。

在这里插入图片描述

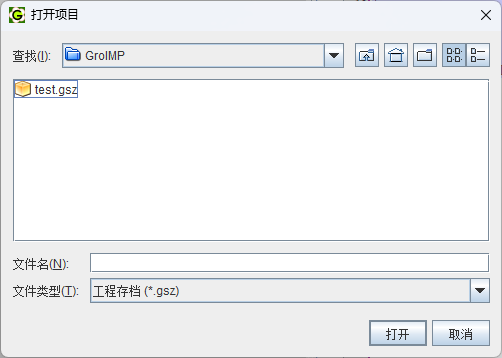

加载现有RGG Project：点击顶部菜单“文件”→“打开”→打开目标工程文件

在这里插入图片描述
需要说明的是，在GrolMP中，项目保存的可选原生格式是GS和GSZ。

其中GS本质是文件夹结构，包含：①graph.xml：存储项目场景图（记录几何体、变换等信息）；②META-INF文件夹：保存项目元数据（如文件关联信息）；③其他子文件夹：用于存放项目包含的文件（如代码、数据）。修改项目内文件（如 jEdit 中的代码）后点击 “保存”，会立即写入磁盘。
GSZ是压缩格式的项目存档，本质是单个 ZIP 文件，包含 GS 格式的所有内容。可使用标准压缩工具（如 WinRAR）直接查看或修改内部文件（如提取代码文件）。当进行文件修改时，修改内容会先存储在内存中，仅当保存整个项目时（点击 “保存” 或 “另存为”），才会将修改更新到压缩包内。

详细说明见链接：
https://wiki.grogra.de/doku.php?id=user-manual:ch02
https://wiki.grogra.de/doku.php?id=groimp-platform:gs-project

二、代码编辑与保存

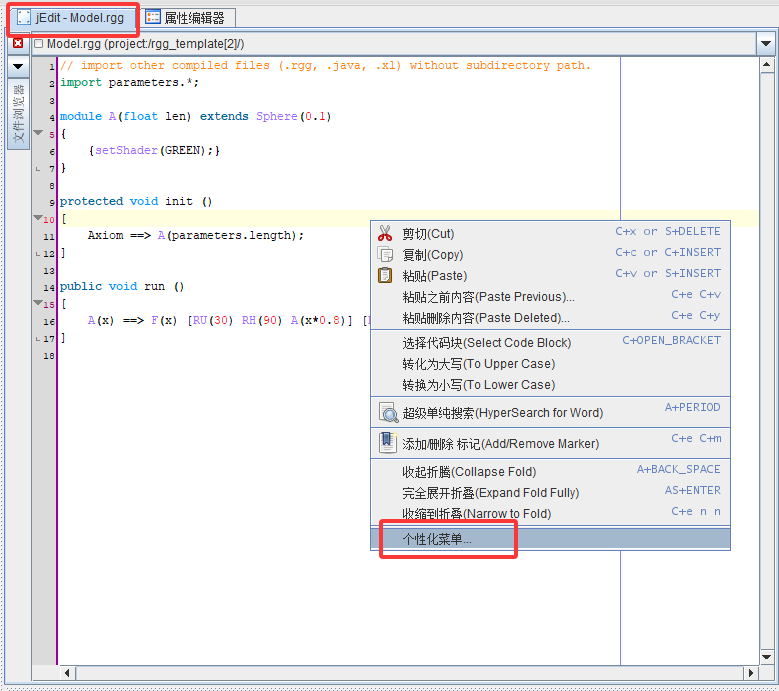

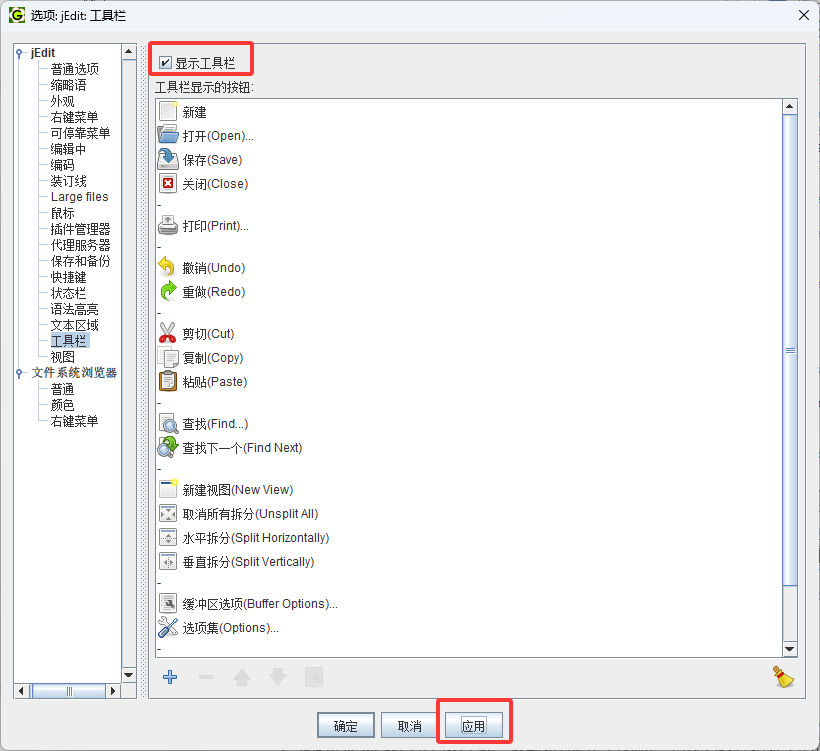

激活 jEdit 工具栏：jEdit 是 GroIMP 的外部代码编辑器，可通过“jEdit - Model.rgg”窗口编辑模型代码；在该窗口中，单击鼠标右键打开“个性化菜单”，选择“工具栏”，确认勾选“显示工具栏”后点击应用，激活该窗口的代码工具栏。（不过我发现在默认勾选的状态下打开软件，工具栏还是不出现，需要在勾选状态下再次点击“应用”，不知道是不是bug。)

在这里插入图片描述

此时的jEdit 窗口会有一段默认代码，可以将其替换为教程案例代码（完整代码见本文4.3节)。

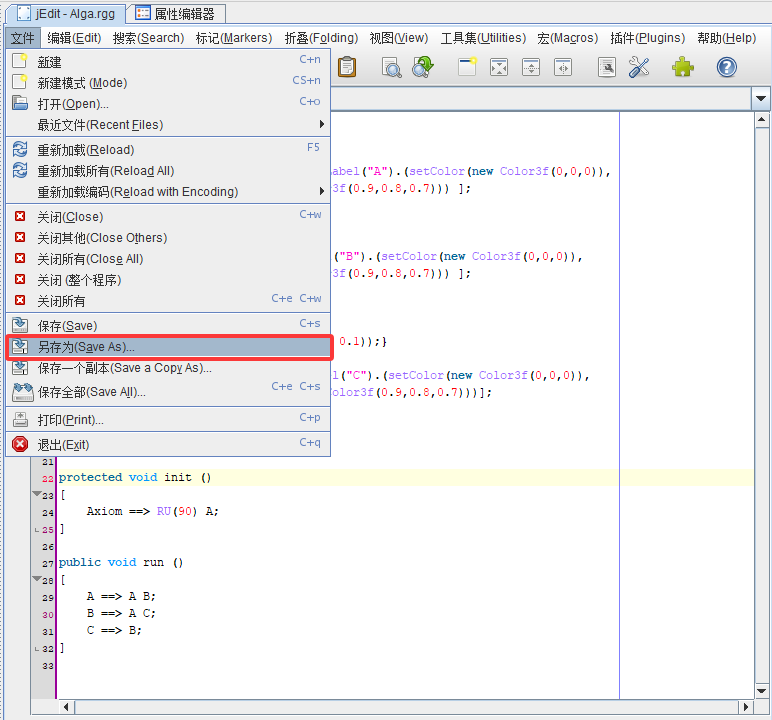

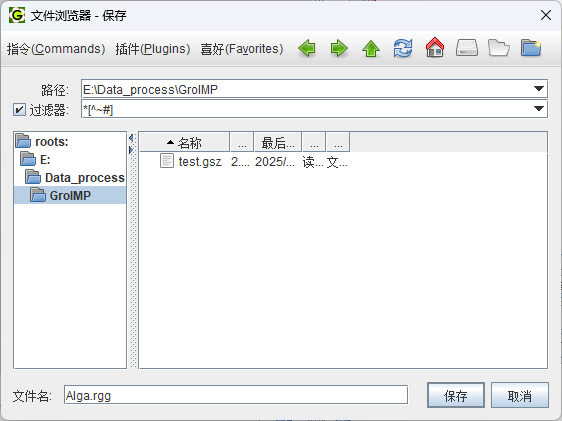

完成代码粘贴后，首次保存需要依次点击"文件"→"另存为"，命名为 “Alga.rgg” 并选择保存路径。
此外，还可以用“保存”按钮对修改后的代码文件进行保存。除了保存代码，该操作还会将模型重置至初始状态，与Reset按钮作用类似。

在这里插入图片描述

成功保存代码文件后，退出软件并重新启动。在主界面中，依次点击顶部菜单栏的"文件"→"打开"，然后选择"Alga.rgg"文件打开。

在这里插入图片描述

三、模型可视化

主界面左侧为"View"视图区，用于实时展示代码生成的模型。现将左上角控制按钮及其功能说明如下：

按钮名称	功能描述	使用建议
run	单次执行模型规则，每点击一次应用一次替换规则（如 A→AB），适合单步观察生长过程。	首选！每次点击后观察 3D 视图变化，理解规则如何影响结构。
Run run	循环执行规则直至手动停止，可能导致无限递归（如模型持续分裂永不停止）。	❗谨慎使用❗ 可能耗尽内存导致程序崩溃。
Stop	终止正在运行的模型（无论单次还是循环࿰
