前言
一、SquareLine Studio是什么？
二、下载安装
三、工程配置
四、交叉编译

前言

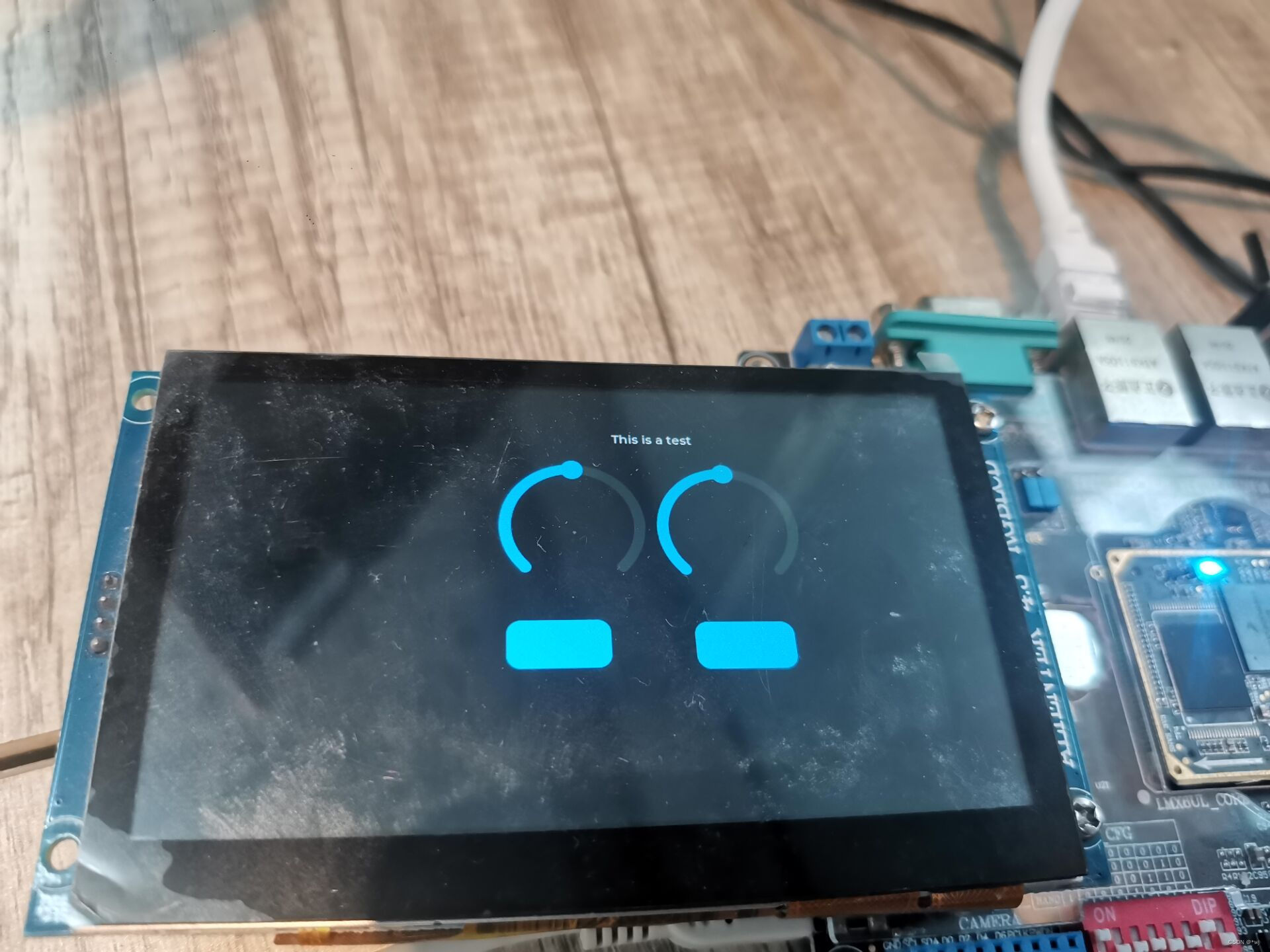

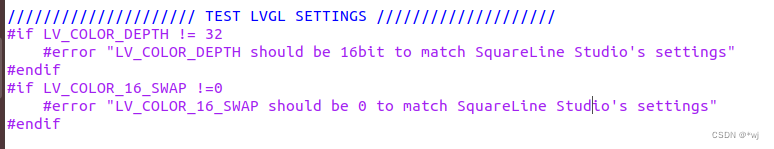

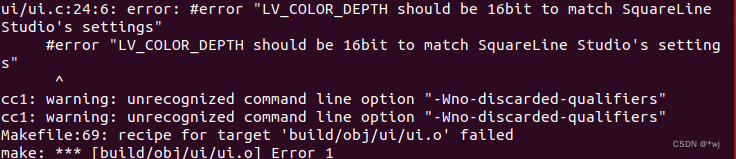

遇到的问题：#error LV_COLOR_DEPTH should be 16bit to match SquareLine Studio's settings，解决方法见# 四、交叉编译

一、SquareLine Studio是什么？

SquareLine Studio 是 LVGL 官方推出的一款跨平台 UI 开发工具，支持 Windows、Linux 和 macOS 平台。SquareLine Studio 采用所见即所得的开发方式，可大大减少用户开发 UI 的时间。

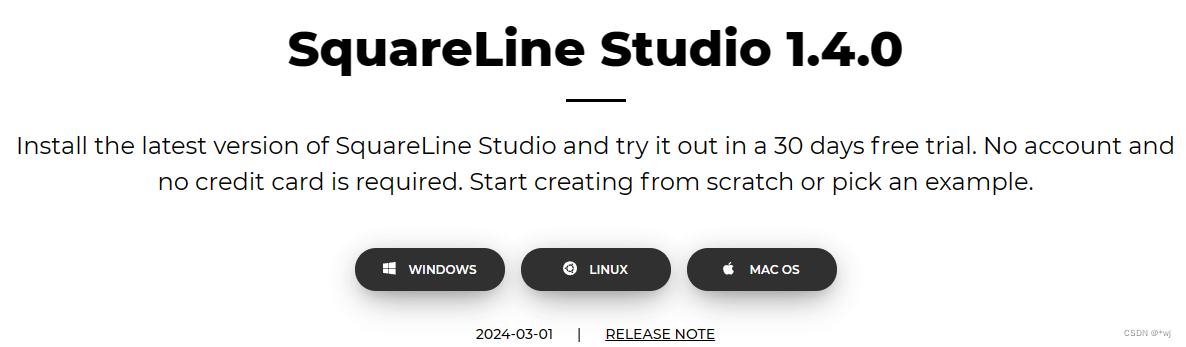

官网https://squareline.io/downloads
在这里插入图片描述

二、下载安装

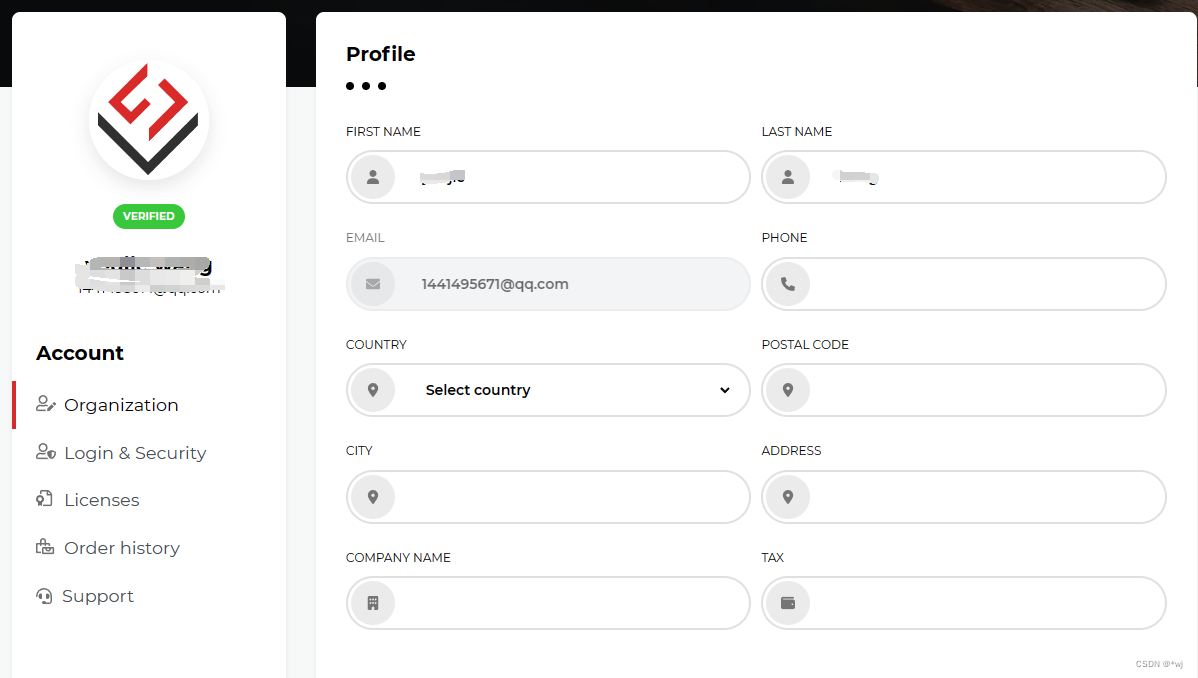

1.注册
在这里插入图片描述
2.打开软件

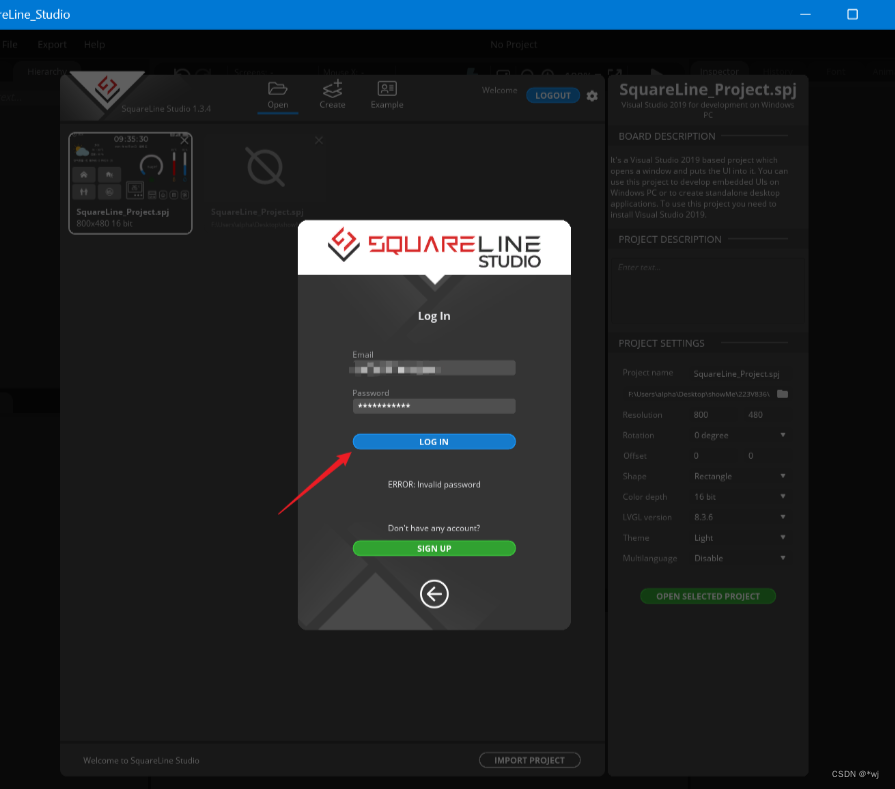

下载为软件压缩包，解压缩后双击运行安装程序直接安装【点击option可以自己指定安装路径】即可，安装完成后打开软件，输入注册邮箱、密码，点击 LOG IN：

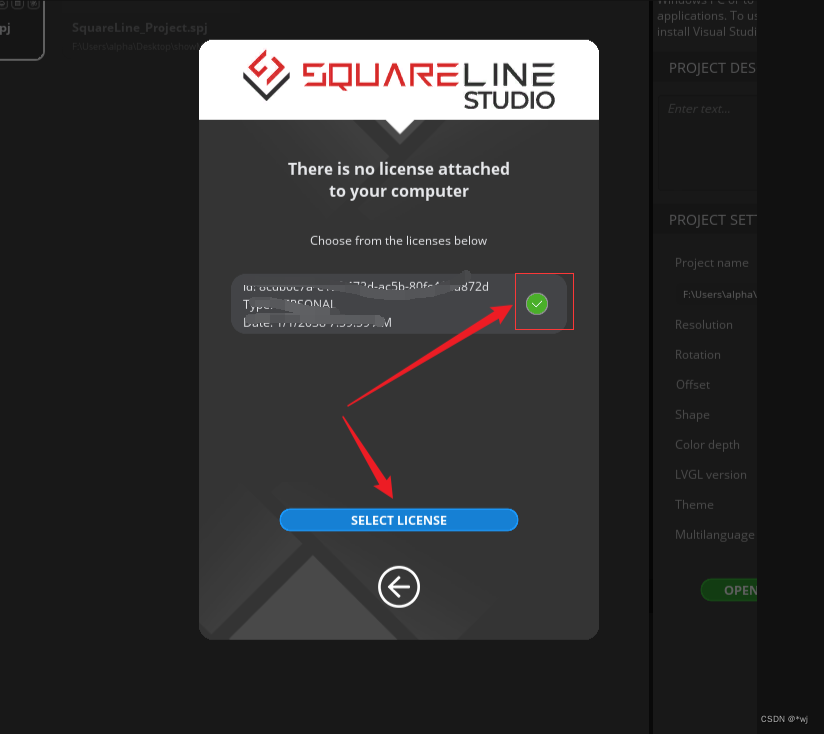

勾选获取的许可证，点击 SELECT LICENSE：
在这里插入图片描述

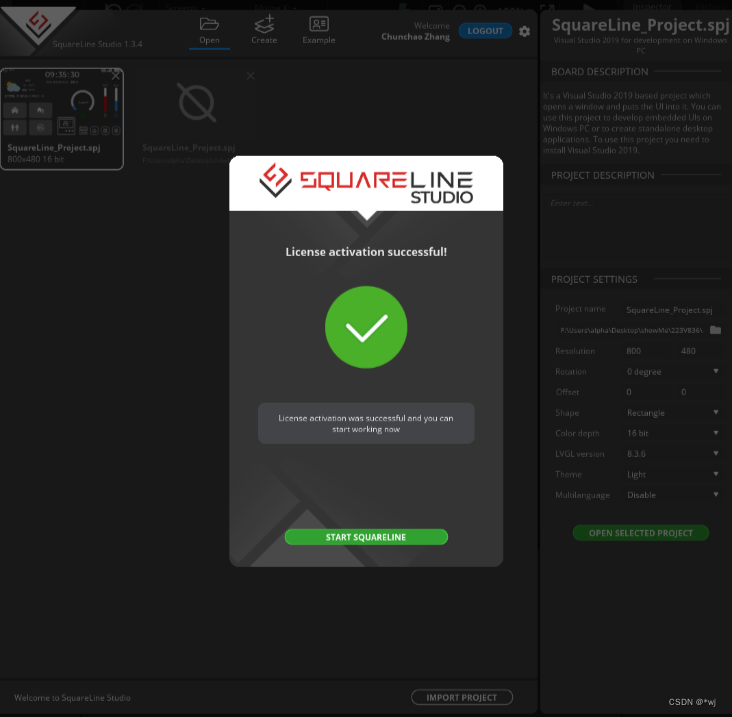

许可证获取成功，点击 START SQUARELINE 即可开始使用：

https://blog.csdn.net/abcabc123123123123/article/details/124852542

三、工程配置

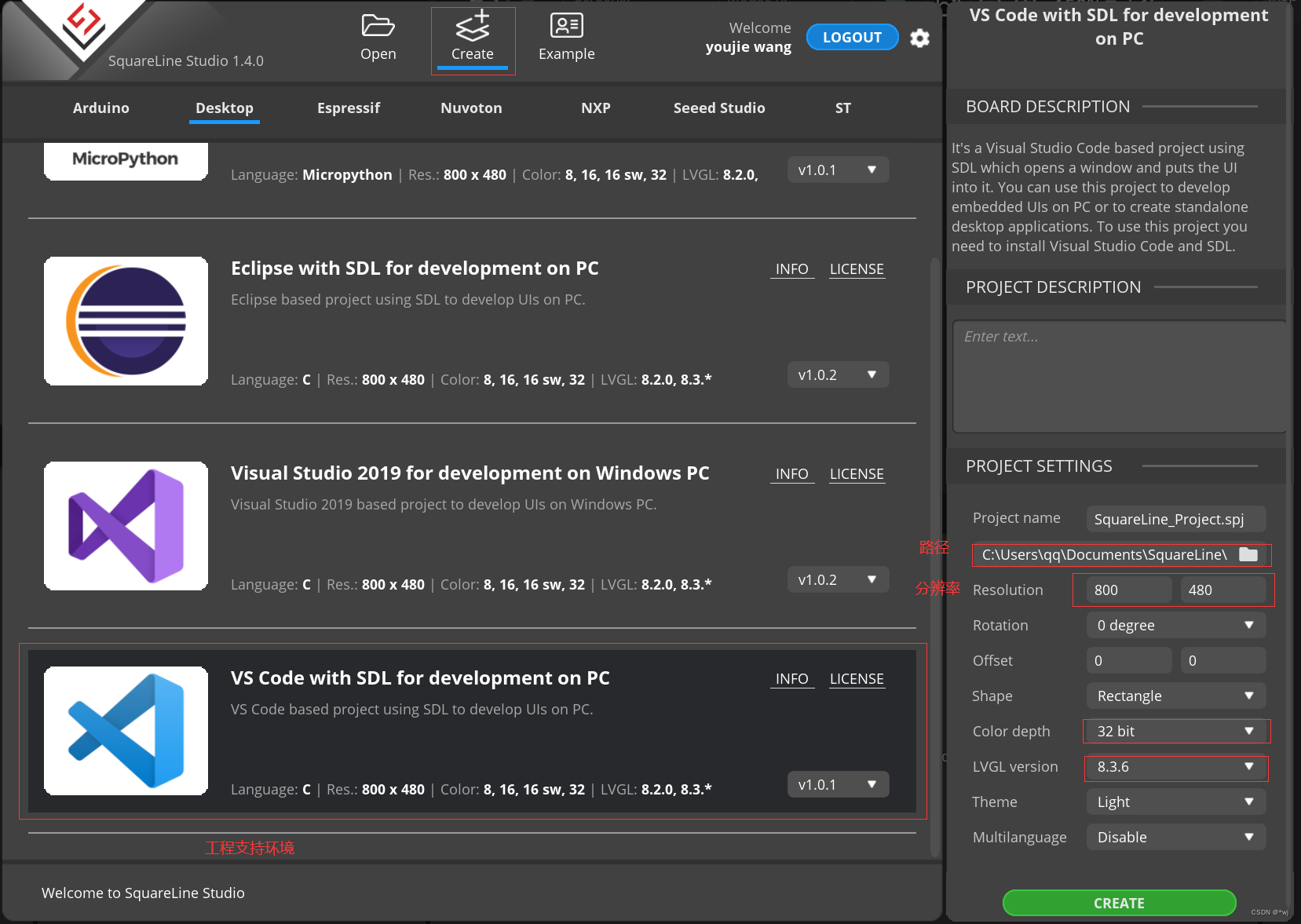

1.创建工程
在这里插入图片描述

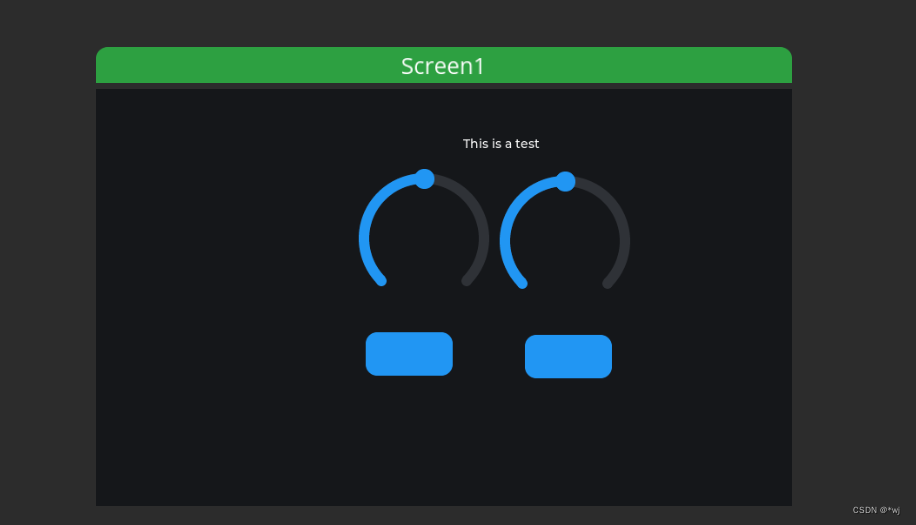

2.设计界面
自行设计，这里只是做一个测试
在这里插入图片描述

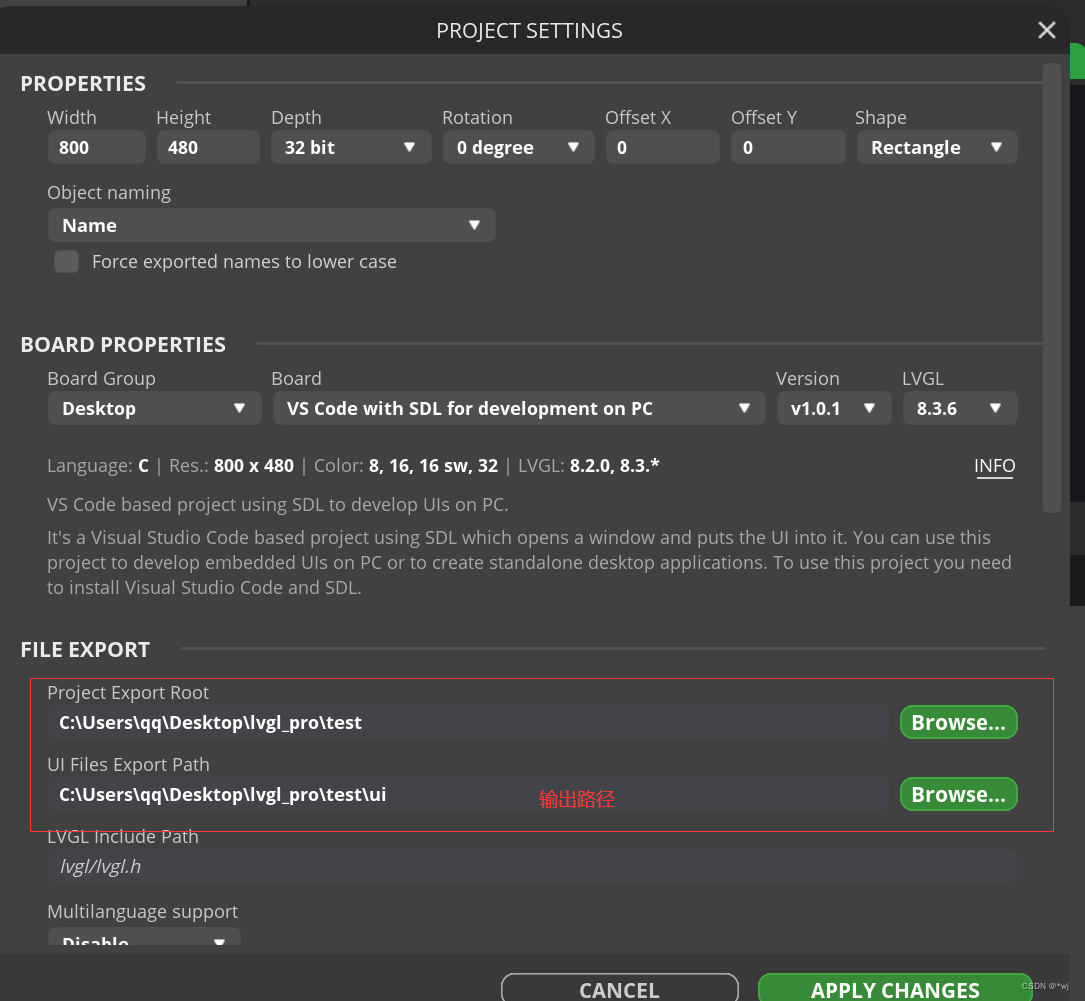

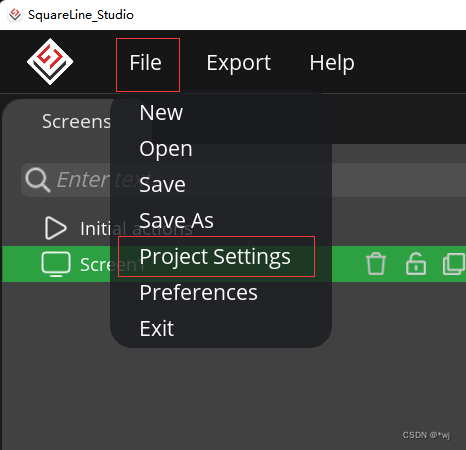

3.设置路径

在这里插入图片描述

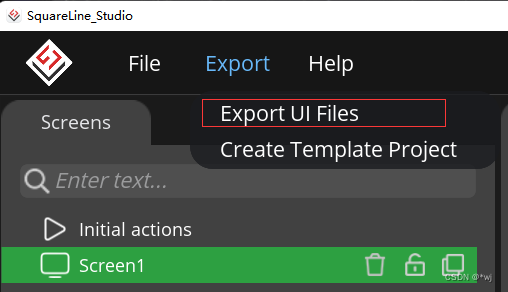

4.导出源码
在这里插入图片描述

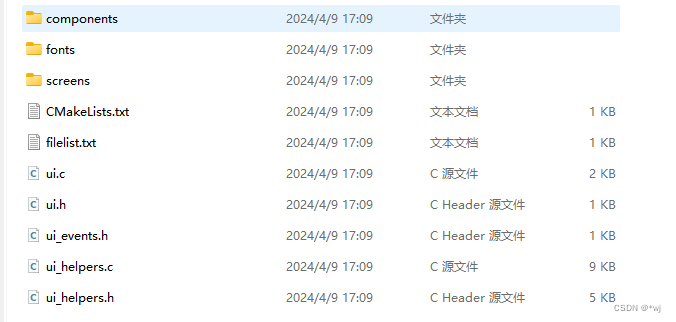

设置的路径下面就有如下文件：

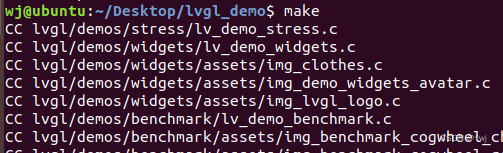

四、交叉编译

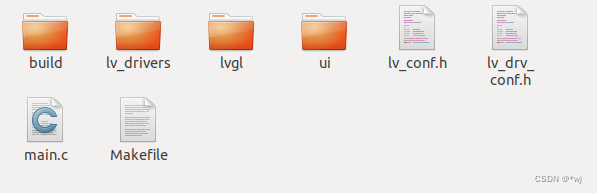

1.LVGL环境
参考：https://blog.csdn.net/weixin_44236302/article/details/137449365
在这里插入图片描述

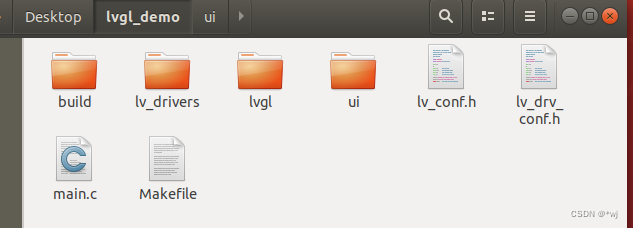

将上面生成的代码放在ui文件目录下：

2.更改Makefile文件
将以下代码添加到Makefile中
在这里插入图片描述

# 添加源文件目录  根据自己ui目录下面的文件夹添加
VPATH += :$(LVGL_DIR)/ui
VPATH += :$(LVGL_DIR)/ui/components
VPATH += :$(LVGL_DIR)/ui/fonts
VPATH += :$(LVGL_DIR)/ui/screens

# 添加头文件目录 根据自己ui目录下面的文件夹添加
CFLAGS += -I$(CURDIR)/ui
CFLAGS += -I$(CURDIR)/ui/components
CFLAGS += -I$(CURDIR)/ui/fonts
CFLAGS += -I$(CURDIR)/ui/screens

# CSRCS 			+=$(LVGL_DIR)/mouse_cursor_icon.c
#根据自己ui目录下面的文件夹添加
UI_CSRCS += $(wildcard ui/*.c)
UI_CSRCS += $(wildcard ui/components/*.c)
UI_CSRCS += $(wildcard ui/screens/*.c)

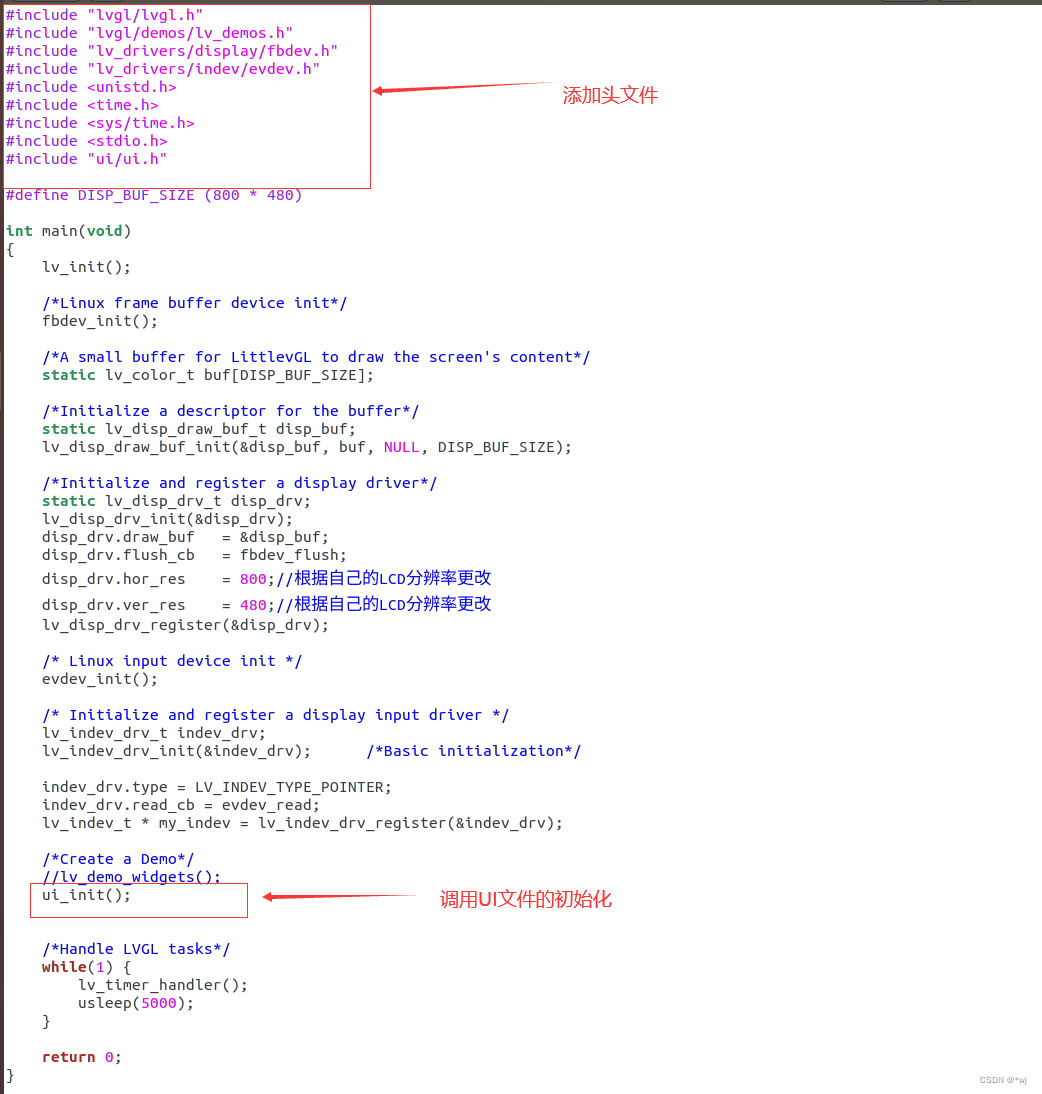

3.更改Main.c文件
在这里插入图片描述

#include "lvgl/lvgl.h"
#include "lvgl/demos/lv_demos.h"
#include "lv_drivers/display/fbdev.h"
#include "lv_drivers/indev/evdev.h"
#include <unistd.h>
#include <time.h>
#include <sys/time.h>
#include <stdio.h>
#include "ui/ui.h"

#define DISP_BUF_SIZE (800 * 480)

int main(void)
{
    lv_init();

    /*Linux frame buffer device init*/
    fbdev_init();

    /*A small buffer for LittlevGL to draw the screen's content*/
    static lv_color_t buf[DISP_BUF_SIZE];

    /*Initialize a descriptor for the buffer*/
    static lv_disp_draw_buf_t disp_buf;
    lv_disp_draw_buf_init(&disp_buf, buf, NULL, DISP_BUF_SIZE);

    /*Initialize and register a display driver*/
    static lv_disp_drv_t disp_drv;
    lv_disp_drv_init(&disp_drv);
    disp_drv.draw_buf   = &disp_buf;
    disp_drv.flush_cb   = fbdev_flush;
    disp_drv.hor_res    = 800;//根据自己的LCD分辨率更改
    disp_drv.ver_res    = 480;//根据自己的LCD分辨率更改
    lv_disp_drv_register(&disp_drv);

    /* Linux input device init */
    evdev_init();

    /* Initialize and register a display input driver */
    lv_indev_drv_t indev_drv;
    lv_indev_drv_init(&indev_drv);      /*Basic initialization*/

    indev_drv.type = LV_INDEV_TYPE_POINTER;
    indev_drv.read_cb = evdev_read;
    lv_indev_t * my_indev = lv_indev_drv_register(&indev_drv);

    /*Create a Demo*/
    //lv_demo_widgets();
    ui_init();


    /*Handle LVGL tasks*/
    while(1) {
        lv_timer_handler();
        usleep(5000);
    }

    return 0;
}

/*Set in lv_conf.h as `LV_TICK_CUSTOM_SYS_TIME_EXPR`*/
uint32_t custom_tick_get(void)
{
    static uint64_t start_ms = 0;
    if(start_ms == 0) {
        struct timeval tv_start;
        gettimeofday(&tv_start, NULL);
        start_ms = (tv_start.tv_sec * 1000000 + tv_start.tv_usec) / 1000;
    }

    struct timeval tv_now;
    gettimeofday(&tv_now, NULL);
    uint64_t now_ms;
    now_ms = (tv_now.tv_sec * 1000000 + tv_now.tv_usec) / 1000;

    uint32_t time_ms = now_ms - start_ms;
    return time_ms;
}
