一.逐次逼近型ADC(SAR-successive approximation register)的学习与研究
1.1逐次逼近型ADC的基本电路结构及原理

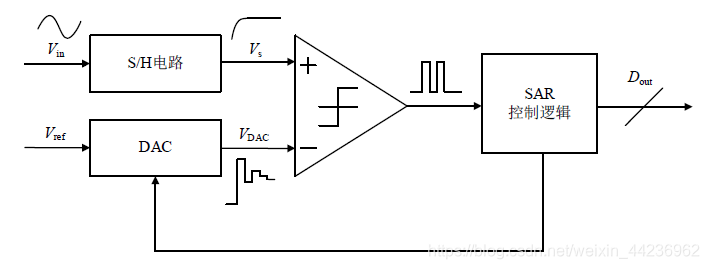

1)Vin为模拟信号,该模拟信号经过 sample and hold 电路后连接到比较器的正输入端;
2)SAR控制逻辑控制DAC产生参考电压Vref的一定的倍数的电压,输出电压Vdac连接到比较器的负输入端;
3)两输入信号经过比较器比较后输出1或者0;
4)输出的1或者0影响SAR控制逻辑从而影响着DAC的输出电压;
5)当DAC的电压逼近Vin的采样电压后,可以输出数字逻辑电平,从而将模拟信号转换成了数字信号。
6)举例说明:输入信号的采样电压Vs是2.3V,参考电压Vref是5V,三位的SAR ADC;
对于第一次逼近,Vs与1/2Vref进行比较,2.3<2.5所以第一位为0。对于第二次逼近,Vs与1/4Vref进行比较,2.3>1.25所以第二位为1.对于第三次逼近,Vs与1/4Vref+1/8Vref进行比较,2.3>1.875所以第三位为1。最终ADC输出为011。
可以想象ADC控制逻辑的位数越高越准确。
可以写出ADC控制逻辑控制DAC逼近模拟信号的公式
V i n = V r e f ( 1 2 D n − 1 + 1 4 D n − 2 + . . . + (
