单片机GPIO基本概念

概念

GPIO（general purpose intput output）是通用输入输出端口的简称，可以通过软件来控制其输入和输出。51 单片机芯片的 GPIO 引脚与外部设备连接起来，从而实现与外部通讯、 控制以及数据采集的功能。过 GPIO 最简单的应用还属点亮 LED 灯了，只需通过软件控制 GPIO 输出高低电平即可。当然GPIO 还可以作为输入控制，比如在引脚上接入一个按键，通过电平的高低判断按键是否按下。

GPIO引脚

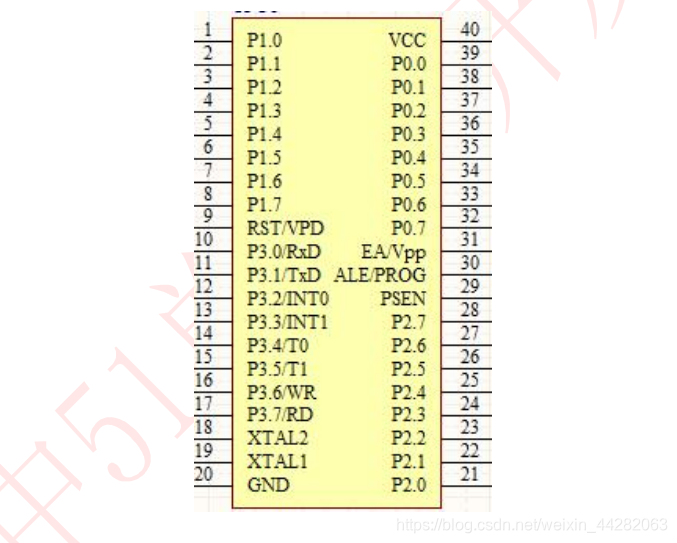

单片机型号STC89C52 或 STC89C516有40个引脚。哪些是GPIO引脚？如图：

（1）电源引脚：引脚图中的 VCC、 GND 都属于电源引脚。（2个）
（2）晶振引脚：引脚图中的 XTAL1、XTAL2 都属于晶振引脚。（2个·）
（3）复位引脚：引脚图中的 RST/VPD 属于复位引脚，不做其他功能使用。（2个）
（4）下载引脚：51 单片机的串口功能引脚（TXD、RXD）可以作为下载引脚使用。（2个）
（5） GPIO 引脚：引脚图中带有 Px.x 等字样的均属于 GPIO 引脚。从引脚图可以看出，GPIO 占用了芯片大部分的引脚，共达 32 个，分为了 4 组，P0、P1、P2、P3，每组为 8 个 IO，而且在 P3 组中每个 IO 都具备额外功能，只要通过相应的寄存器设置即可配置对应的附加功能，同一时刻，每个引脚只能使用该引脚的一个功能。
