【Cadence】 ADS Dynamic Link使用教程

1.新建一个Cadence Schematic

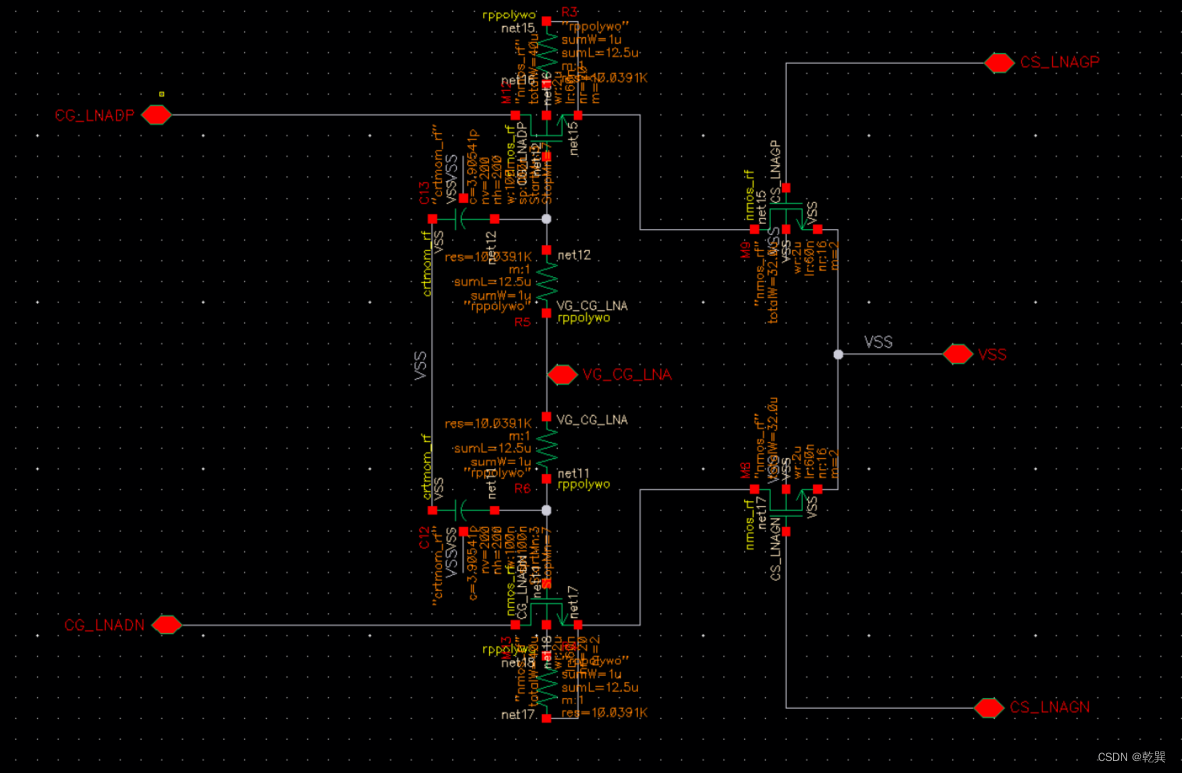

随便搭了一个Cascode
在这里插入图片描述

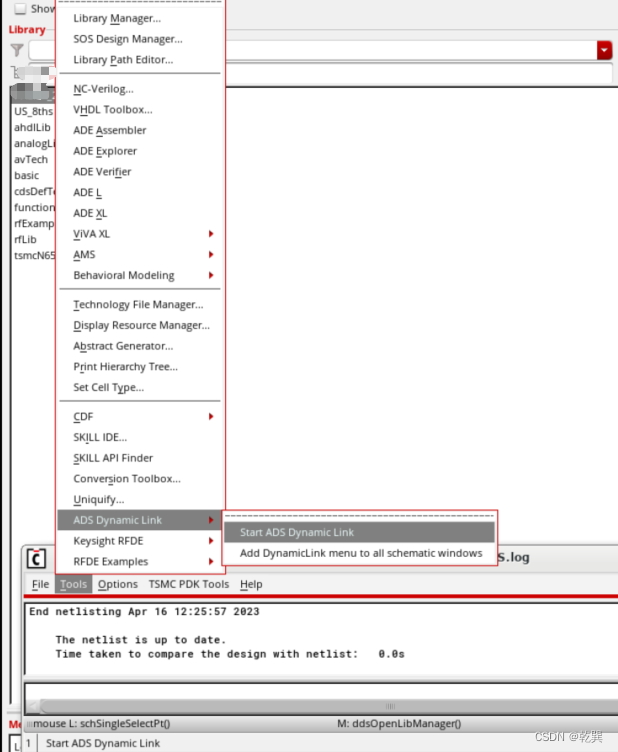

2.打开ADS

在这里插入图片描述

3.在ADS新建Schematic

选择对应的Cadence Schematic
在这里插入图片描述
在这里插入图片描述

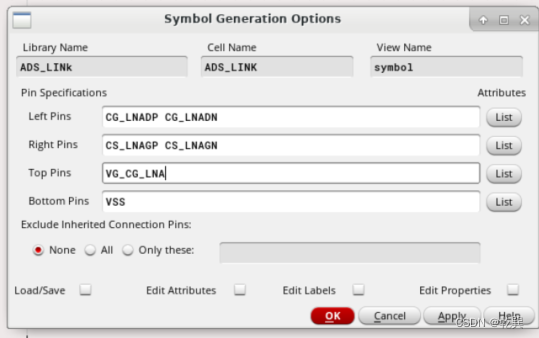

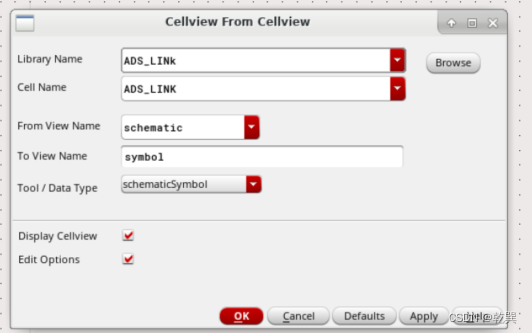

设计symbol
在这里插入图片描述

在这里插入图片描述

补充:如果在Cadence已经做好symbol,无需在ADS新建

笔者尝试了以下方法:
假设要导入的cellview交cellview1
1.在Cadence先把cellview1复制到一个新的cellview,假设叫cellview2,主要用来保存symbol
2.删掉要导入cellview1的symbol
3.重复步骤3,但是symbol可以随意建
4.在Cadence删除cellview1中ads新建的symobol(若symbol被锁需要先删除clk文件)
5.在cellview2复制symbol到cellview1中
6.现在cellview1的symbol可以直接导入到ADS中

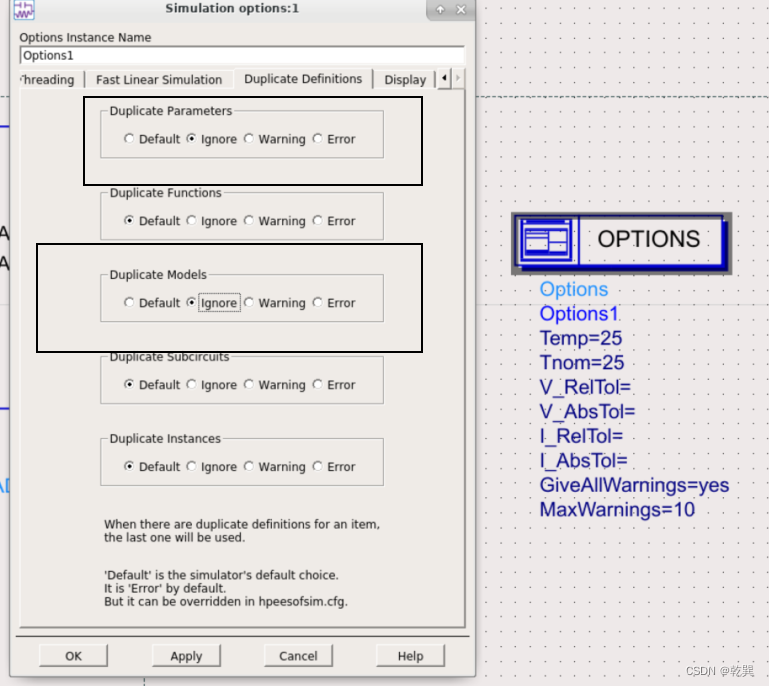

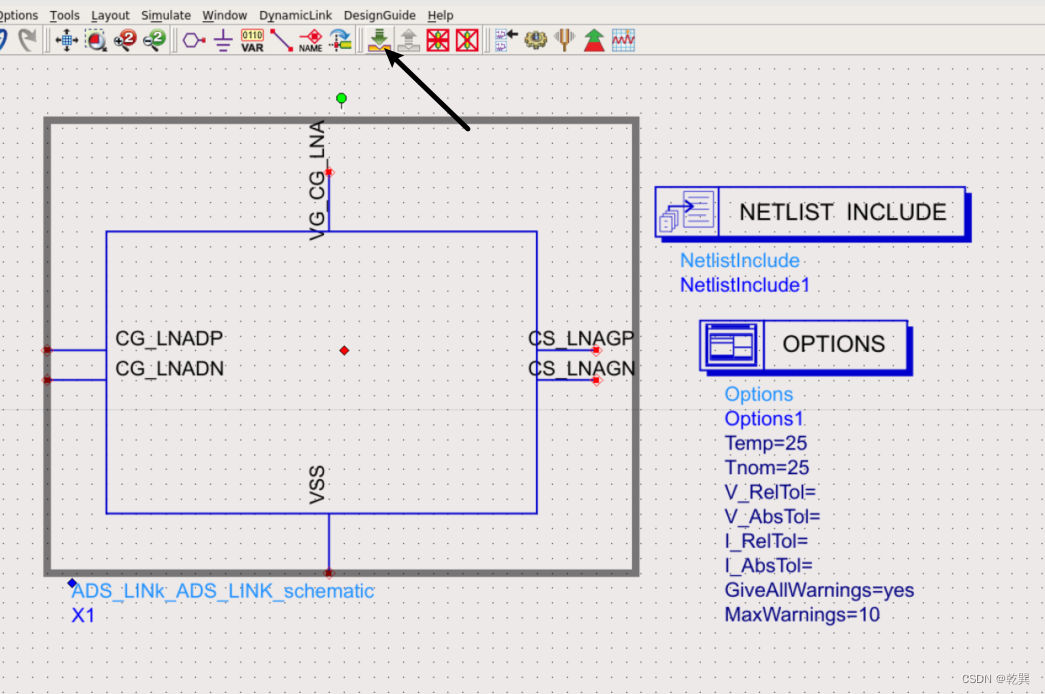

4.加入控件OPTIONS

按图中修改设置
在这里插入图片描述

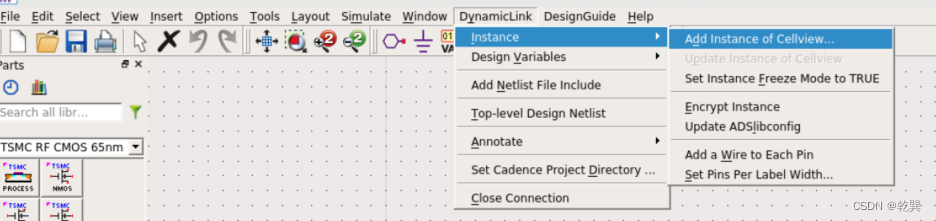

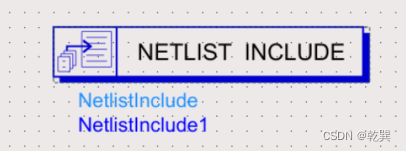

5.加入Netlist

在这里插入图片描述
这个时候的Netlist没有路径
在这里插入图片描述
进入symbol
在这里插入图片描述

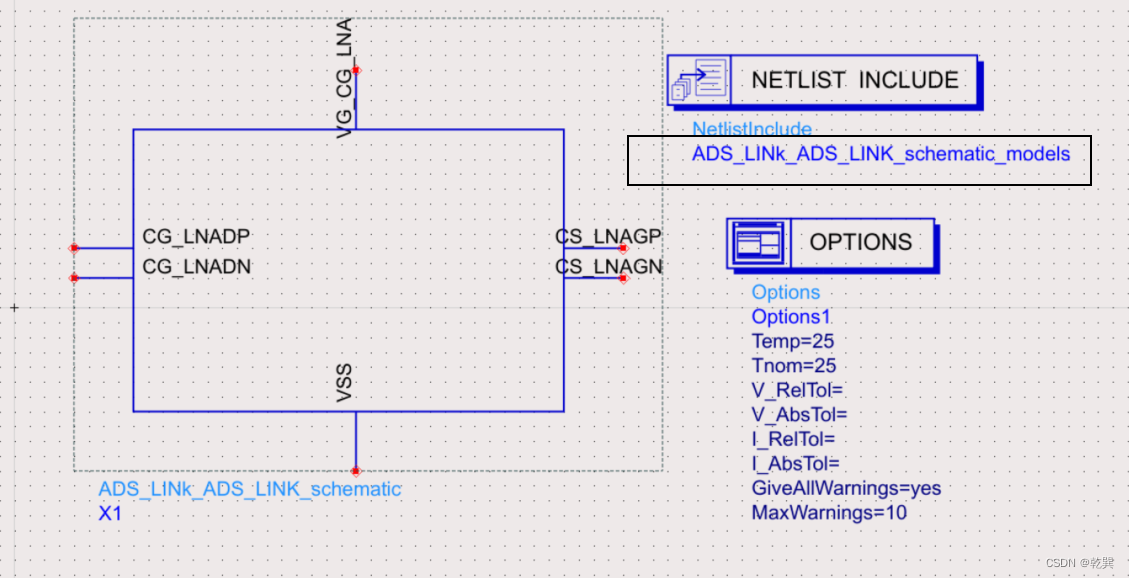

删掉原来的Netlist,重新加点一次Netlist就带路径了
在这里插入图片描述

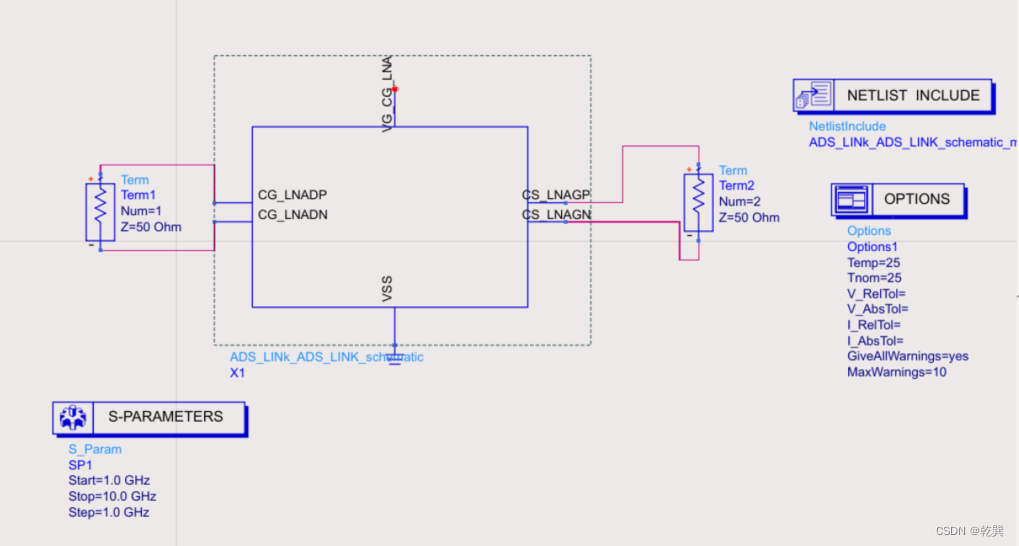

6.仿真测试

在这里插入图片描述

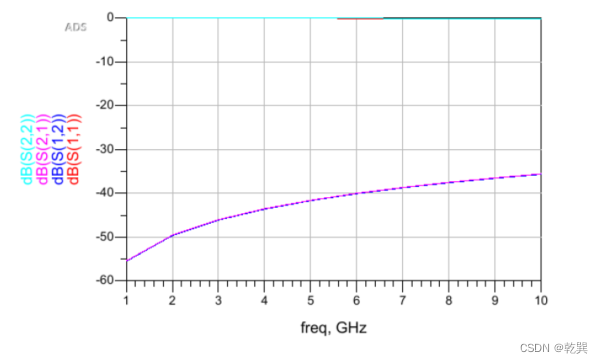

成功
在这里插入图片描述

7.后仿设置

如果通过Cadence提取了后仿参数,要在ADS上仿真。
可以先在Cadence对应的cellview下新建一个config
然后在ADS复制schematic,在同一个cell下粘贴,这里命名为config。
在第3步中选择config而不是schematic
参考【ADS】在同一个symbol层次化实现理想器件和EM仿真的切换
在这里插入图片描述

在这里插入图片描述

8.写在最后

本测试基于617版本

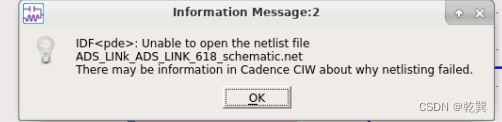

尝试在618上运行,结果网表报错,可能是模型对不上。
在这里插入图片描述
