该电路为反向输出型，即输入低电平电压，输出端才能导通工作。

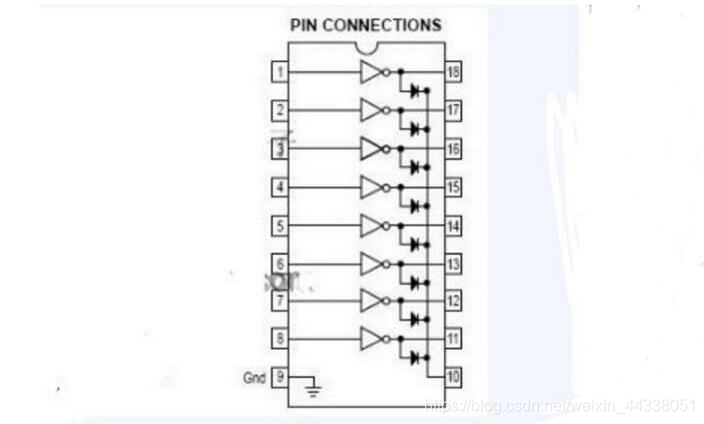

uln2803引脚图及功能
在这里插入图片描述

uln2803引脚图及功能介绍
　　1-8引脚：输入端

11-18引脚：输出端

9引脚：地端

10引脚：电源+
