A 电流源电路

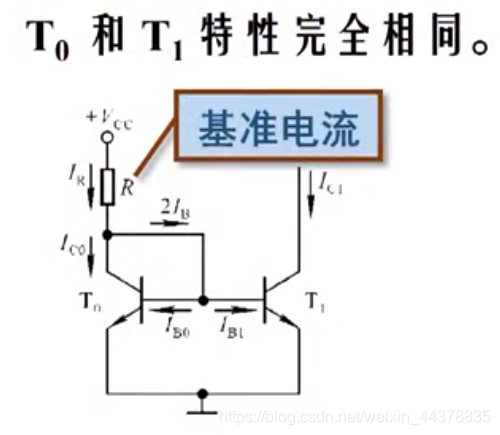

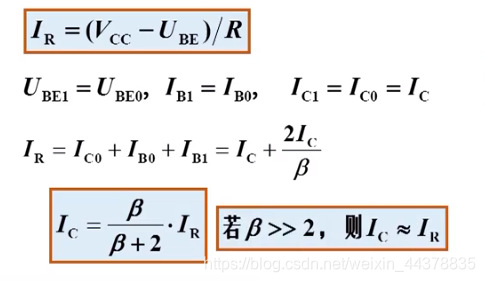

A.a 镜像电流源
在电流源电路中充分利用集成运放中晶体管性能的一致性。
T 0 T_0 T0的集电极和基极用导线连接，则 U C E = U B E U_{CE}=U_{BE} UCE=UBE，这保证它始终工作在放大临界状态。
电路中有负反馈吗?
有。温度升高
I
C
0
I_C0
IC0增大，电阻R电压升高，这使得集电极的电位降低，基极电位降低，从而使得
I
B
I_B
IB降低，
I
C
I_C
IC降低。
这使得输出给外部的
I
C
I_C
IC很稳定。

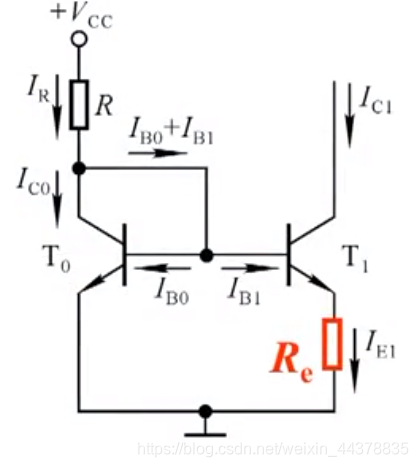

A.b 微电流源
实际上静态电流是很小的（几微安）。要在镜像电流源得到一个很小的电流，一种方法是加大R，但R却不能太大。（集成电路难做大电阻），所以如下图加上了
R
e
R_e
Re。

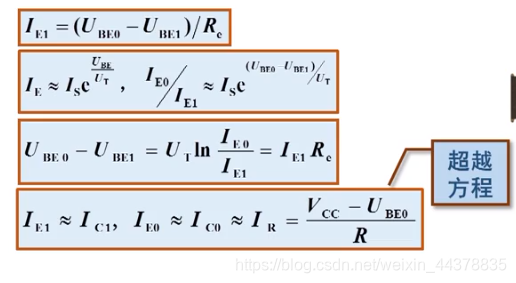

设计过程很简单，首先确定
I
E
0
I_{E0}
IE0和
I
E
1
I_{E1}
IE1,然后选定
R
R
R和
R
e
R_e
Re。
A.c 多路电流源

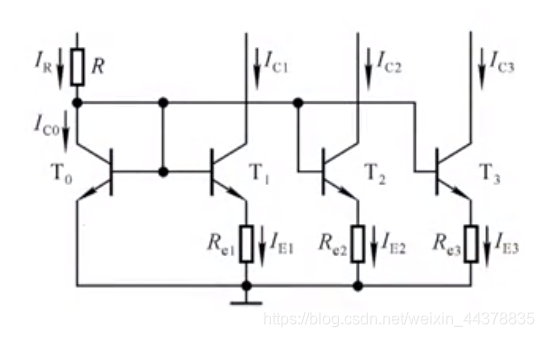

根据所需静态电流，来选取发射极电阻的数值。

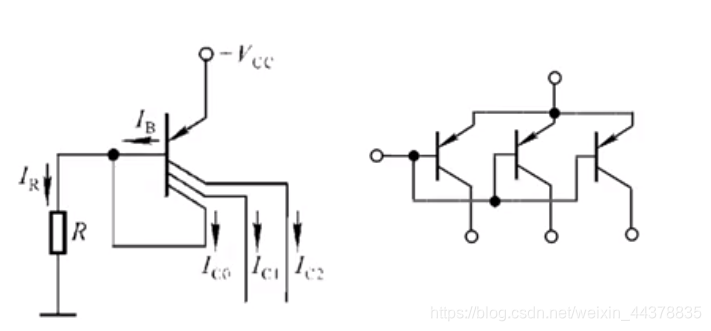

根据所需静态电流，来确定集电结面积。

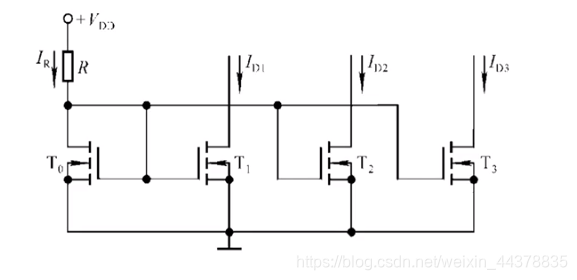

根据所需静态电流，来确定沟道尺寸。

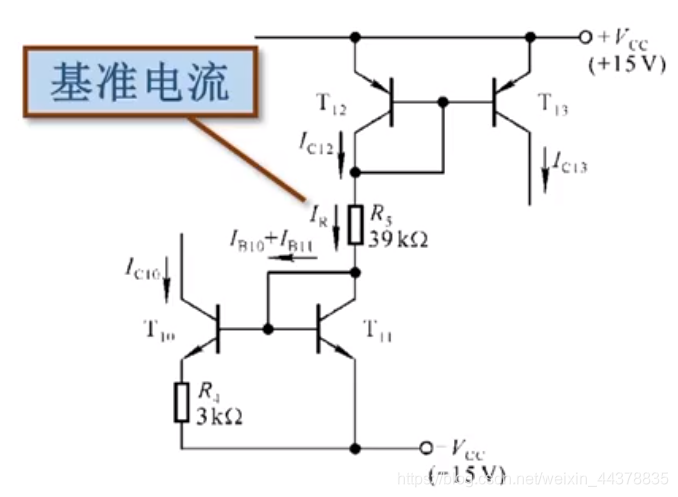

实用的多路电流源：
T
12
T_{12}
T12和
T
13
T_{13}
T13组成镜像电流源。
T
11
T_{11}
T11和
T
10
T_{10}
T10组成微电流源。
B 有源负载放大电路

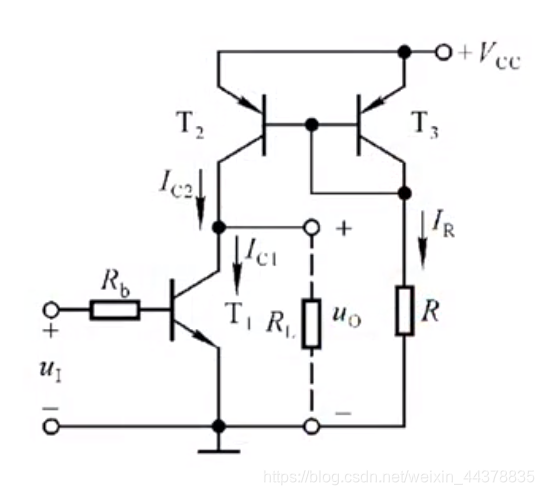

B.a 用于共射放大电路
T
1
T_1
T1为放大管。
其集电结静态电流为
I
R
=
V
C
C
−
U
b
e
T
3
R
I_R=\frac{V_{CC}-U_{beT3}}{R}
IR=RVCC−UbeT3
静态时
U
I
Q
U_{IQ}
UIQ(输入在静态时要给电压的)为多少?
根据
I
C
1
I_{C1}
IC1，得到
I
B
1
I_{B1}
IB1，然后求需要的
u
i
u_{i}
ui

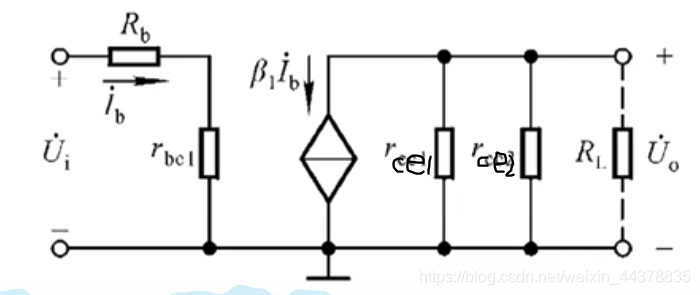

动态电路：
r
c
e
1
r_{ce1}
rce1：
T
1
T_1
T1c-e之间的动态电阻；
r
c
e
2
r_{ce2}
rce2：
T
2
T_2
T2c-e之间的动态电阻。

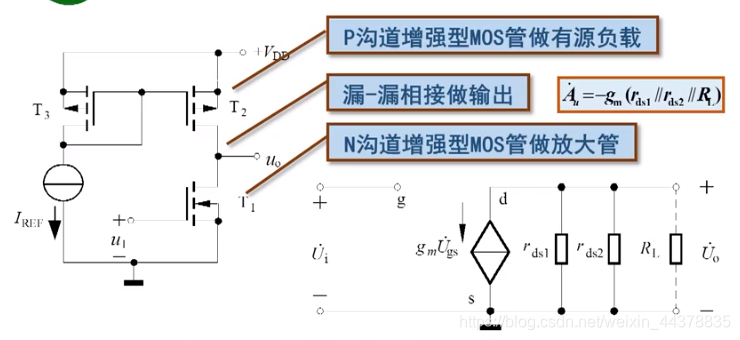

B.a 用于CMOS放大电路
B.c 用于差分放大电路
电路的输入、输出方式：双端输入单端输出。
如何设置静态电流：
I
I
I提供

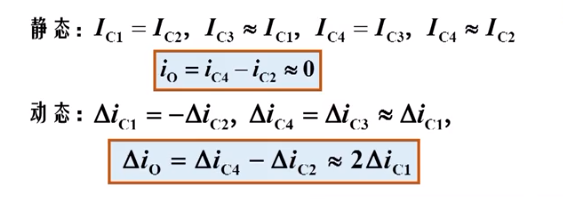

这个电路使单端输出电路的差模放大倍数近似等于双端输出时的差模放大倍数。
图片来源：模拟电子技术基础（华成英/清华大学）；
