A 集成运算放大电路概述
A.a 集成运放的电路结构特点
集成运算放大电路,简称集成运放,是一个高性能的直 接耦合多级放大电路。因首先用于信号的运算,故而得名。
(1)直接耦合方式,充分利用管子性能良好的一致性采用 差分放大电路和电流源电路。
(2)用复杂电路实现高性能的放大电路,因为电路的复杂 化并不带来工艺的复杂性。
(3)用有源元件替代无源元件,如用晶体管取代难于制作 的大电阻。
(4)采用复合管。
A.b 集成运放的组成和各部分的作用

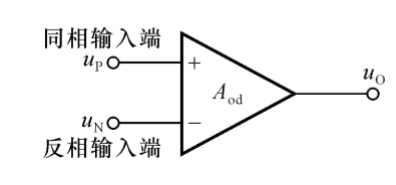

若将集成运放看成为一个“黑盒子”,则可等效为一个 双端输入、单端输出的差分放大电路。
集成运放电路四个组成部分的作用 |
---|
偏置电路:为各 级放大电路设置 合适的静态工作 点。采用电流源 电路 |
输入级:前置级,多采用差分放大电路(从萌芽处抑制零点漂移)。要求Ri大,Ad 大, Ac小,输入端耐压高。 |
中间级:主放大级,多采用共射放大电路。要求有足够 的放大能力。 |
输出级:功率级,多采用准互补输出级。要求Ro小,最 大不失真输出电压尽可能大 |

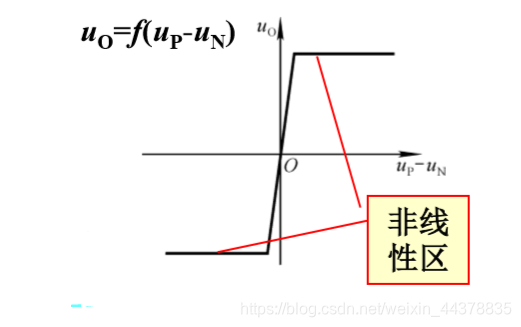

A.c 集成运放的电压传输特性
在线性区:
u
O
=
A
o
d
(
u
P
-
u
N
)
u_O=A_{od}(u_P-u_N)
uO=Aod(uP-uN)
A
o
d
A_{od}
Aod是开环差模放大倍数
由于
A
o
d
A_{od}
Aod高达几十万倍,所以集成运放工作在线性区时的 最大输入电压
(
u
P
-
u
N
)
(u_P-u_N)
(uP-uN)的数值仅为几十~一百多微伏。
(
u
P
-
u
N
)
(u_P-u_N)
(uP-uN)的数值大于一定值时,集成运放的输出不是
+
U
O
M
+U_{OM}
+UOM, 就是
-
U
O
M
-U_{OM}
-UOM,即集成运放工作在非线性区。

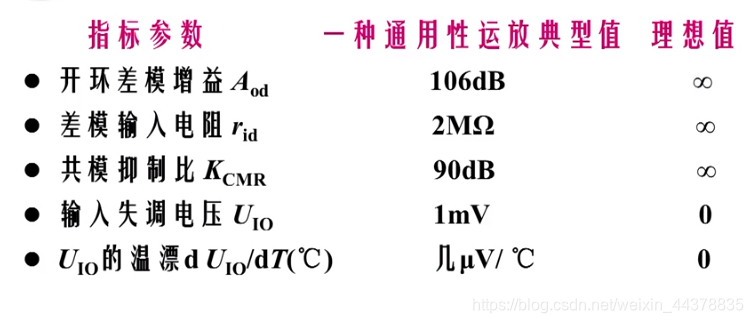

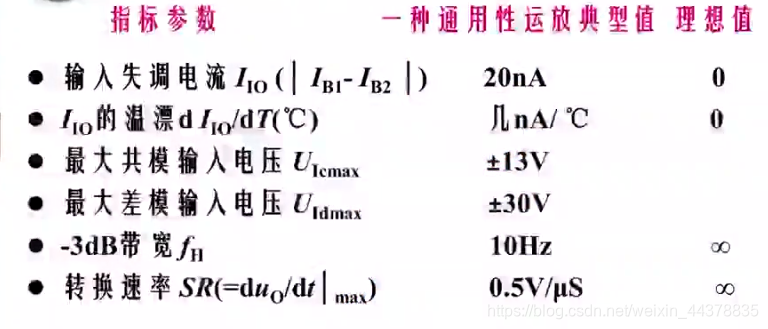

A.d 集成运放的主要性能指标
开关差模增益实际上是
20
l
g
∣
A
o
d
∣
20lg|A_{od}|
20lg∣Aod∣
输入失调电压:使
u
o
u_o
uo为0输入端所加的补偿电压。
最大共模输入电压:超过此值不能正常放大差模信号
最大差模输入电压:超过此值输入级放大管击穿
-3dB带宽:
A
o
d
A_{od}
Aod下降3dB时的信号频率
单位增益带宽:
A
o
d
A_{od}
Aod下降0dB时的信号频率
