(十五)【数电】(半导体存储电路)触发器的逻辑功能及其描述方法

D 触发器的逻辑功能及其描述方法

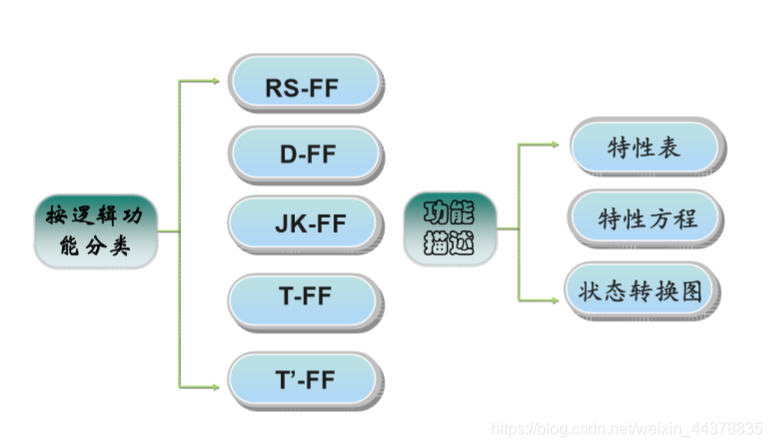

D.a 触发器按逻辑功能描述

在这里插入图片描述

D.a.a RS触发器逻辑功能描述

凡在时钟信号作用下逻辑功能符合下表的逻辑功能 者,均叫做RS触发器。

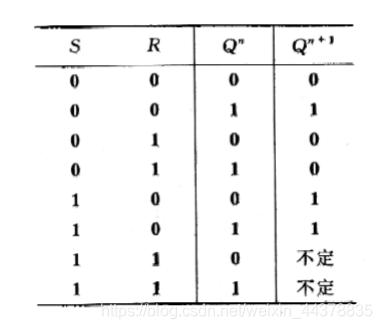

RS触发器特性表
在这里插入图片描述

RS触发器特性(征)方程
特性表转化为卡诺图得到:

在这里插入图片描述

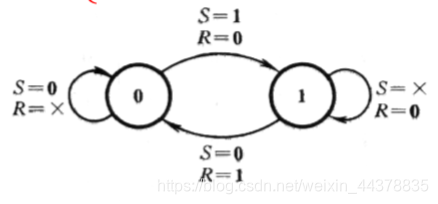

RS触发器的状态转换图
在这里插入图片描述

圆圈表示状态(0和1),箭头表示状态转移的方向,旁边表示条件。与特性表是对应的。如0到1可以从特性表第五行找到条件

D.a.b D触发器逻辑功能描述

凡在时钟信号作用下逻辑功能符合下表的逻辑功能 者,均叫做D触发器。

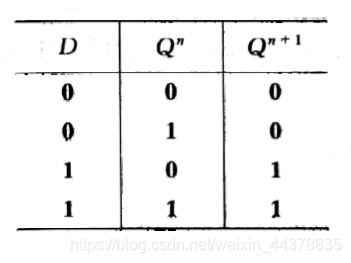

D触发器特性表
在这里插入图片描述

D触发器特性(征)方程
在这里插入图片描述

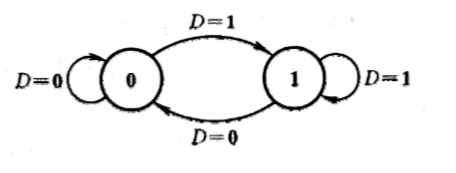

D触发器的状态转换图
在这里插入图片描述

D.a.c JK触发器逻辑功能描述

凡在时钟信号作用下逻辑功能符合下表的逻辑功能 者,均叫做JK触发器。

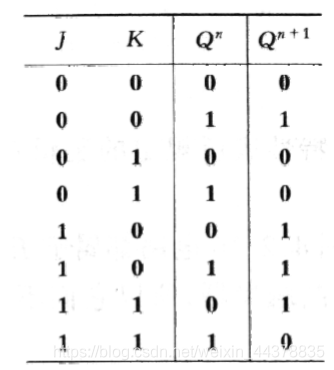

** JK触发器特性表**
在这里插入图片描述

JK触发器特性(征)方程
在这里插入图片描述

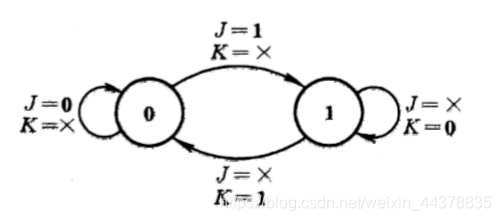

JK触发器的状态转换图
在这里插入图片描述

D.a.d T触发器逻辑功能描述

T触发器的逻辑功能是:当T=1时,每来一个CP信 号其状态就翻转一次;而当T=0时,CP信号到达后其状 态保持不变。

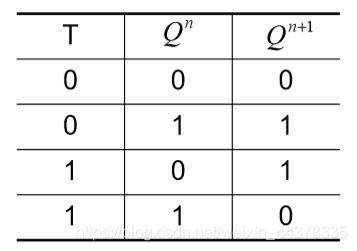

T触发器特性表
在这里插入图片描述

T触发器特性(征)方程
在这里插入图片描述

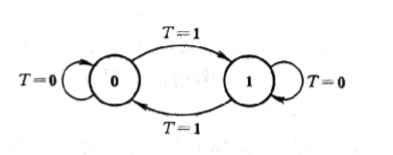

** T触发器的状态转换图**
在这里插入图片描述

D.a.e T’触发器逻辑功能描述

在触发器的定型产品中并没有专门的T触发器,而是将 JK触发器的J、K输入端连在一起作为T端,若 T=1(接高电平)KaTeX parse error: Double superscript at position 12: Q^{n+1}=Q^n'̲,则有,即每次CP信号作用后触 发器必发生翻转,这种触发器称为触发器。
** T’触发器特性表**
在这里插入图片描述

T’触发器特性(征)方程
在这里插入图片描述
T’触发器的状态转换图
在这里插入图片描述


D.b 触发器之间的相互转换

因为JK触发器包含了RS、T、T’触发器的所有逻辑 功能,所以目前生产的时钟控制触发器定型产品中一般 只有JK-FF和D-FF两大类。

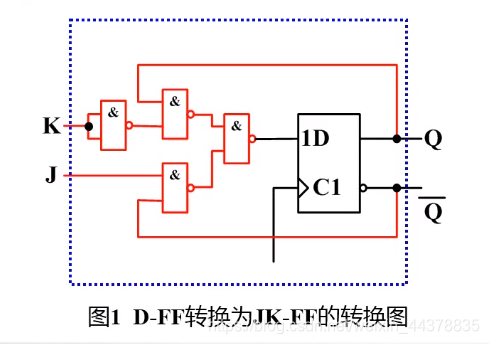

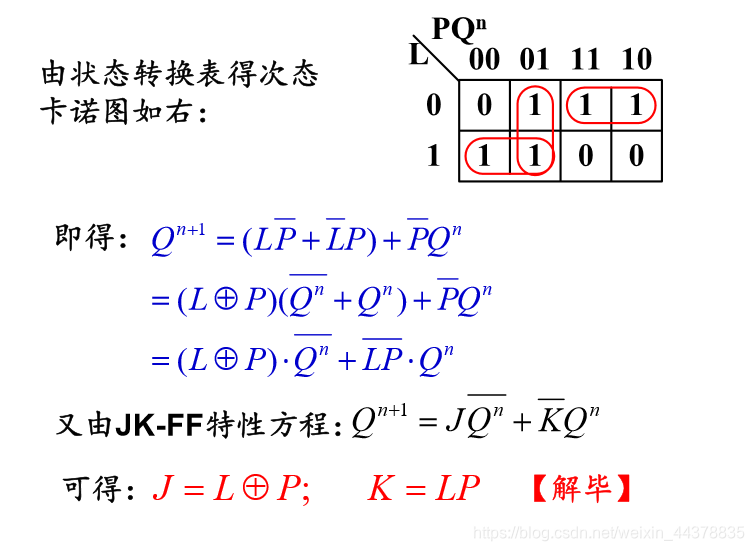

D.b.a D-FF→JK-FF

方法一:代数转换法
在这里插入图片描述
在这里插入图片描述

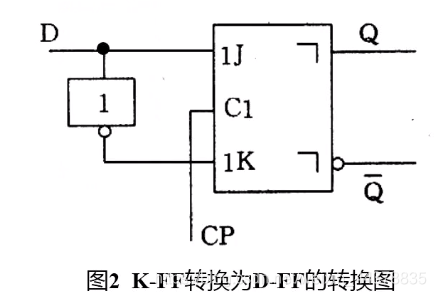

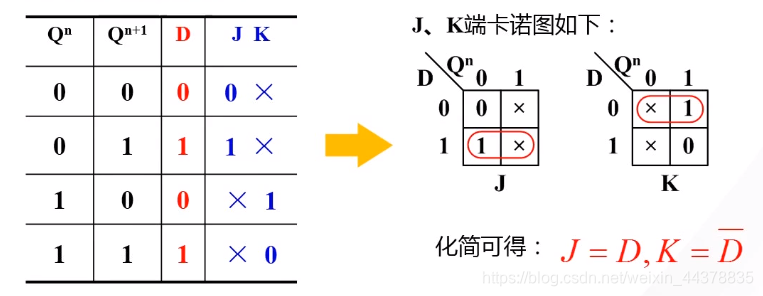

D.b.b JK-FF→D-FF

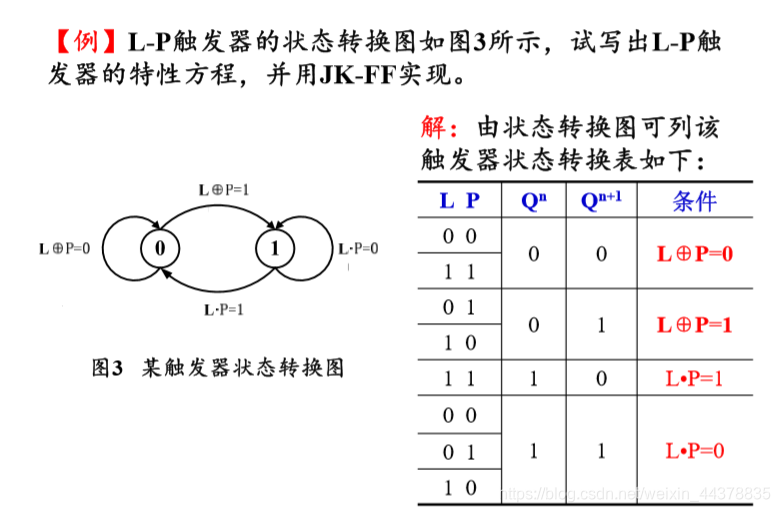

方法二:图表转换法
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述
