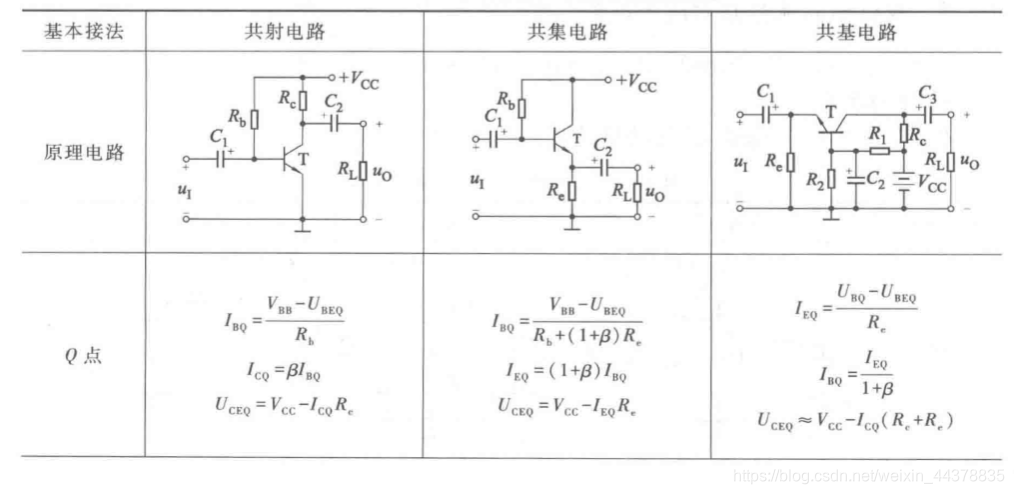

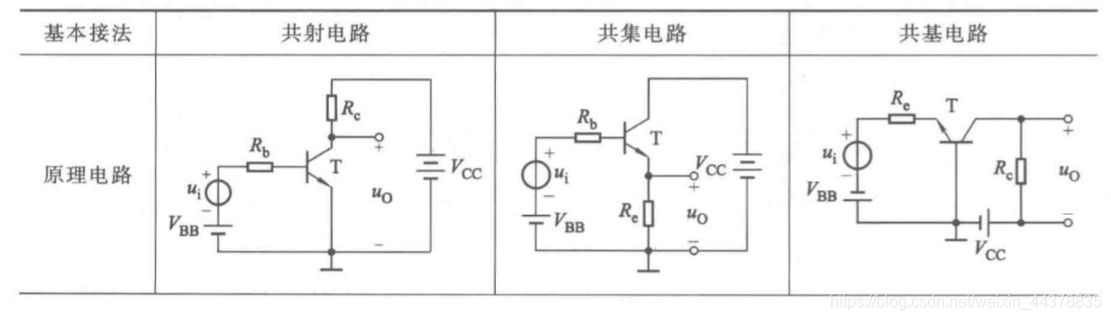

晶体管单管放大电路的三种基本接法比较

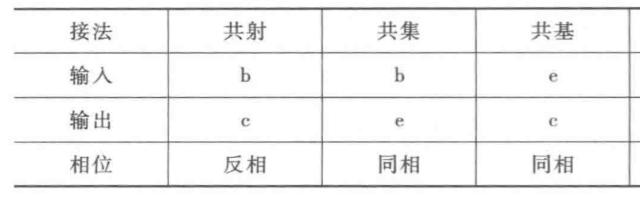

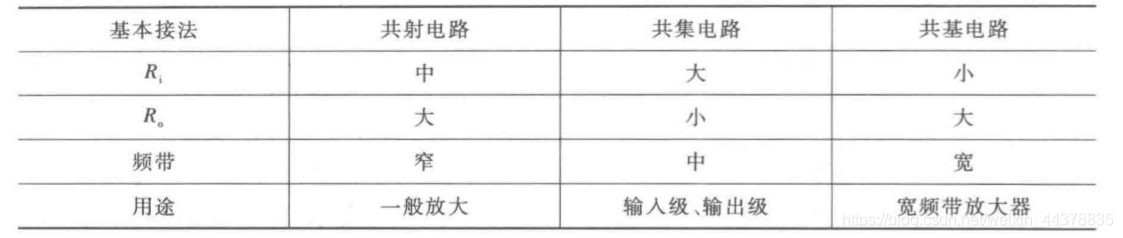

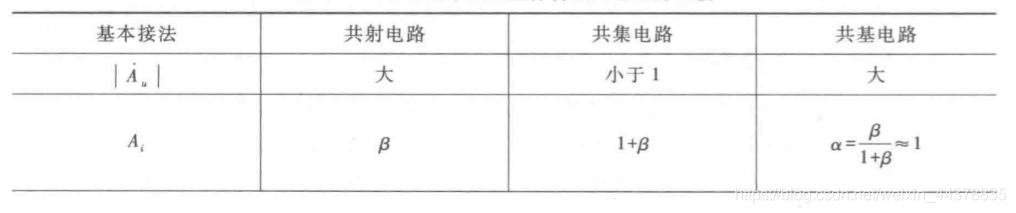

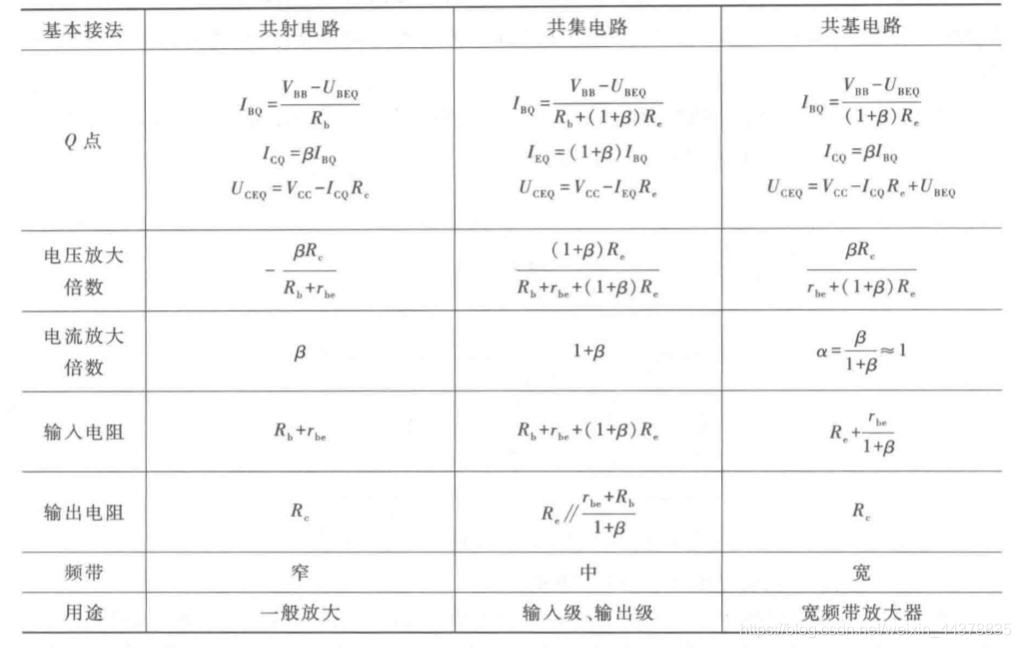

晶体管单管放大电路的三种基本接法的特点归纳如下:
(1）共射电路既能放大电流又能放大电压,输人电阻居三种电路之中,输出电阻较大,频带较窄。常作为低频电压放大电路的单元电路。
(2）共集电路只能放大电流不能放大电压,是三种接法中输入电阻最大.输出电阻最小的电路,并具有电压跟随的特点。常用于电压放大电路的输人级和输出级,在功率放大电路中也常采用射极输出的形式。
(3）共基电路只能放大电压不能放大电流,具有电流跟随的特点;输人电阻小,电压放大倍数﹑输出电阻与共射电路相当,是三种接法中高频特性最好的电路。常作为宽频带放大电路。
