三极管放大电路三种类型

根据三极管三个电极与输入输出端子的连接方式，可归纳为三种：共发射极电路、共基极电路和共集电极电路；

三种电路的共同点：各有两个回路，一个输入回路一个输出回路，两个回路有一个公共

端，而公共端是对交流信号而言的。共发射极电路管子的发射极为公共端，信号从基极

与发射极输入，从集电极与发射极输出；共集电极电路则以集电极作为输入、输出的公

共端，它的输出信号是从发射极引出的，所以又把共集电极放大电路称为射极跟随器。

欢迎加入硬件QQ群：101 808 3751，一起讨论硬件问题，分享调试心得，共同成长。



1. 共发射极

                 交流信号从基极输入，集电极输出，发射极为公共极





原理：Ib---Ic---URc---Uce

特点：管子输出电压与输入电压相位相反，用于多级放大电路的中间级，电压放大器。

            电流电压功率增益均很大。



2. 共集电极

                 交流信号从基极输入，从发射极输出，集电极就是公共极，又称射极跟随器；

原理：输出与输入电流关系：Ie=（1+β）Ib

            输出与输入电压关系：Uo=Ube+0.7V

特点：电流放大，电压跟随，射极跟随器，输入阻抗大，输出阻抗小；

多级放大器的输入级、输出级、缓冲级。

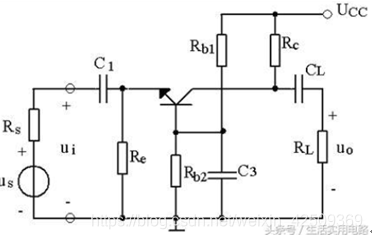

3. 共基极

               交流信号从发射极输入，集电极输出，基极为公共极；





Rb1和Rb2构成分压电路为基极提供偏置电压，同时Ucc为集电极提供偏置电压；

原理：交流信号从C1耦合到发射极输入，三极管放大后，经CL输出同相放大的信号。

             输出的是集电极电流，输入的是发射极电流，故电流没有放大作用。

             输入信号是加在正偏的发射结，阻抗低20~200Ω；

             输出信号是加在反偏的集电结，阻抗高100k~1M，电压放大倍数大；

特点：输入输出同相，电压增益高，电流增益低；输入阻抗小信号衰减严

重，不适合做电压放大器；频宽很大，常用作宽频、高频放大器和恒流源电路。
