基于汇编语言及Proteus仿真的CPU8086水库水位监视系统

总体项目见资源：https://download.csdn.net/download/weixin_44410704/19825829
详细讲解见B站：https://www.bilibili.com/video/BV1pU4y117DE?pop_share=1

一、 课程性质与课程目标

1.1 课程性质

本课程设计是《计算机原理与接口技术》课程的具体应用和实践，其重点在于将理论知识应用于具体的功能实现中。学生通过课程设计，应初步学会利用微机和接口芯片设计应用系统的基本方法；初步掌握微机应用系统中硬件电路的设计方法；掌握利用汇编语言设计和编写应用程序的设计方法；提高调试综合应用程序的能力。通过理论设计和实践操作巩固和加深对理论知识的理解，增强设计微机应用系统和调试应用软件的能力，提高学生的工程素质。

1.2 课程目标

通过本课程的教学，学生应初步具备以下能力：
（1）掌握微机系统的基本原理和相关硬件知识，能够设计满足实际需求的微机系统硬件电路，会搭建硬件电路；
（2）熟练掌握汇编语言的基本知识和技能，并运用于实际微机系统的软件设计中，验证设计的正确性；
（3）能够在设计出满足实际需求的微机系统的基础上，考虑系统在功能上的扩展或性能上的提升，体现创新意识。

二、 设计任务及设计要求

2.1 设计任务

题目 水库水位监视系统
请为某水库设计水位监视系统，系统要求始终持续监视水位的高低变化，当水位超过一定阈值时开始报警，使用扬声器播放报警音并点亮报警灯，当水位恢复正常后，系统将不再报警。

2.2 设计要求

（1） 水位超过最高点90%（E6）时开始报警。可使用滑动变阻器模拟水位信号，使用ADC0809的IN0端监测水位高低。可采用查询法，持续读取水位值，并判断是否超过阈值。
（2） 报警时扬声器发出0.5s 500Hz和0.5s 1kHz交替持续变化的声音，并点亮报警灯；当水位降低而低于阈值时报警声停止并警灯熄灭。利用可编程定时器8253产生音频报警信号，地址范围为8004H-8007H。可分别产生500Hz和1kHz频率的信号，并使用0.5s时长信号去选通并控制持续时间。
（3） 利用8255控制ADC0809的A/D转换和报警控制。地址范围为8000H-8003H
（4） 设计图中应该包含CPU8086、存储器自选、地址译码器74LS138 、ADC0809，8253，8255等完整的连接线路图，图要清晰。

三、 系统总体解决方案

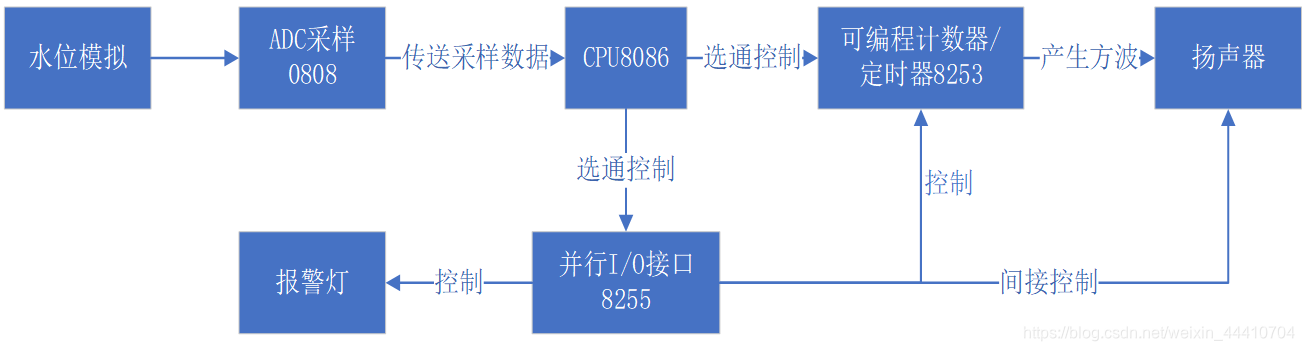

3.1 系统框图

3.2 系统总体解决方案描述

本系统主要包含四个部分，分别是CPU8086最小系统、水位模拟、水位数据采集、报警装置。其中，CPU8086采用74HC373作为地址锁存；使用滑动变阻器模拟水位信号；水位数据采集使用ADC0808采样（因ADC0809在Proteus中无法仿真，原理上ADC0809和ADC0808是一样的。），并将数据送到CPU中进行处理；报警装置包括了扬声器和报警灯，通过8255控制报警灯的亮/灭，通过8255控制8253产生方波信号进而驱动扬声器。各模块经74HC138地址译码，并行I/O接口8255控制，可编程计数器8253产生方波，CPU处理数据及控制外设，从而实现了一个实时水库水位监视系统。

四、 系统硬件设计方案

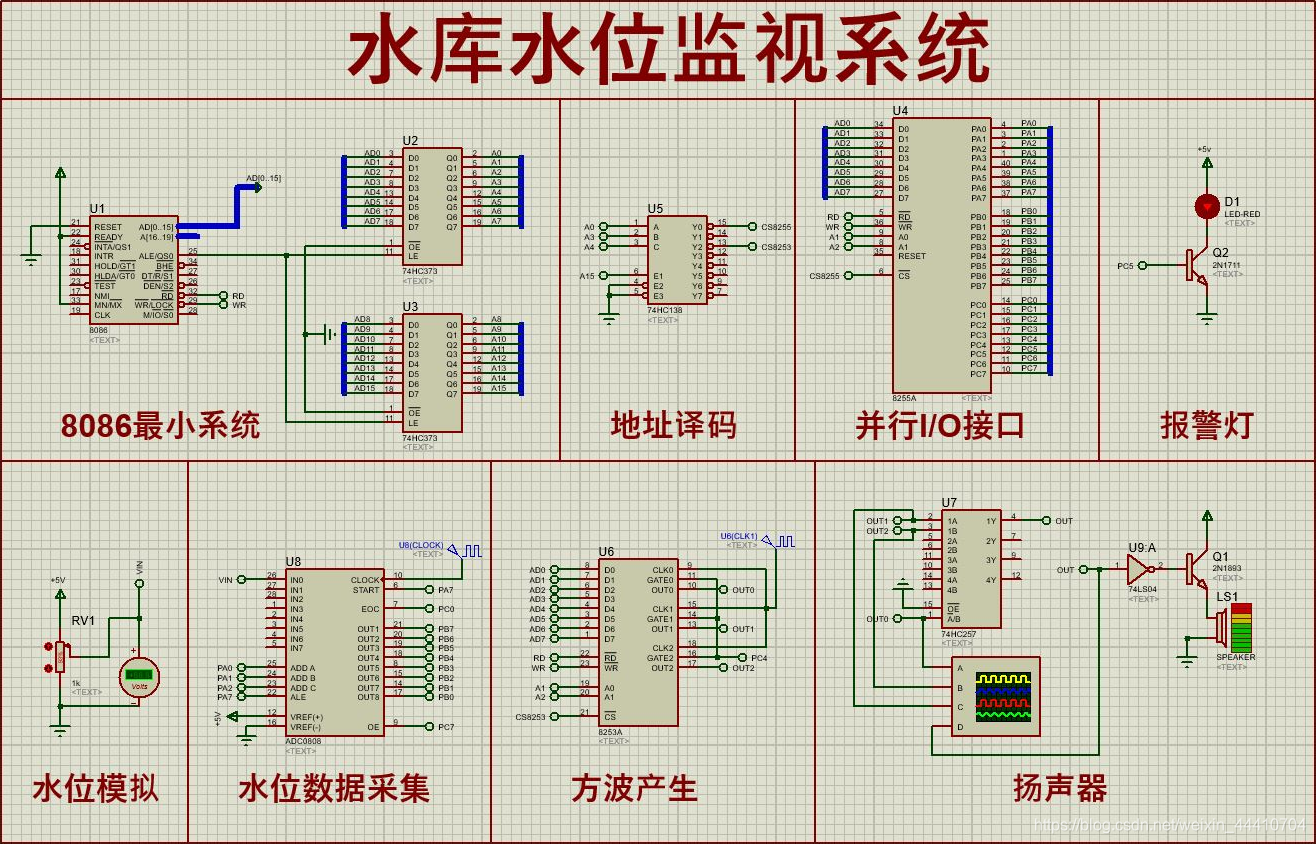

4.1 系统总原理图

此系统总原理图分成了八个很小的子模块，但其实主要模块是CPU8086最小系统、地址译码、水位模拟、水位数据采集、报警装置，其他模块支持将各个主模块联系到一起。

4.2 各模块原理图

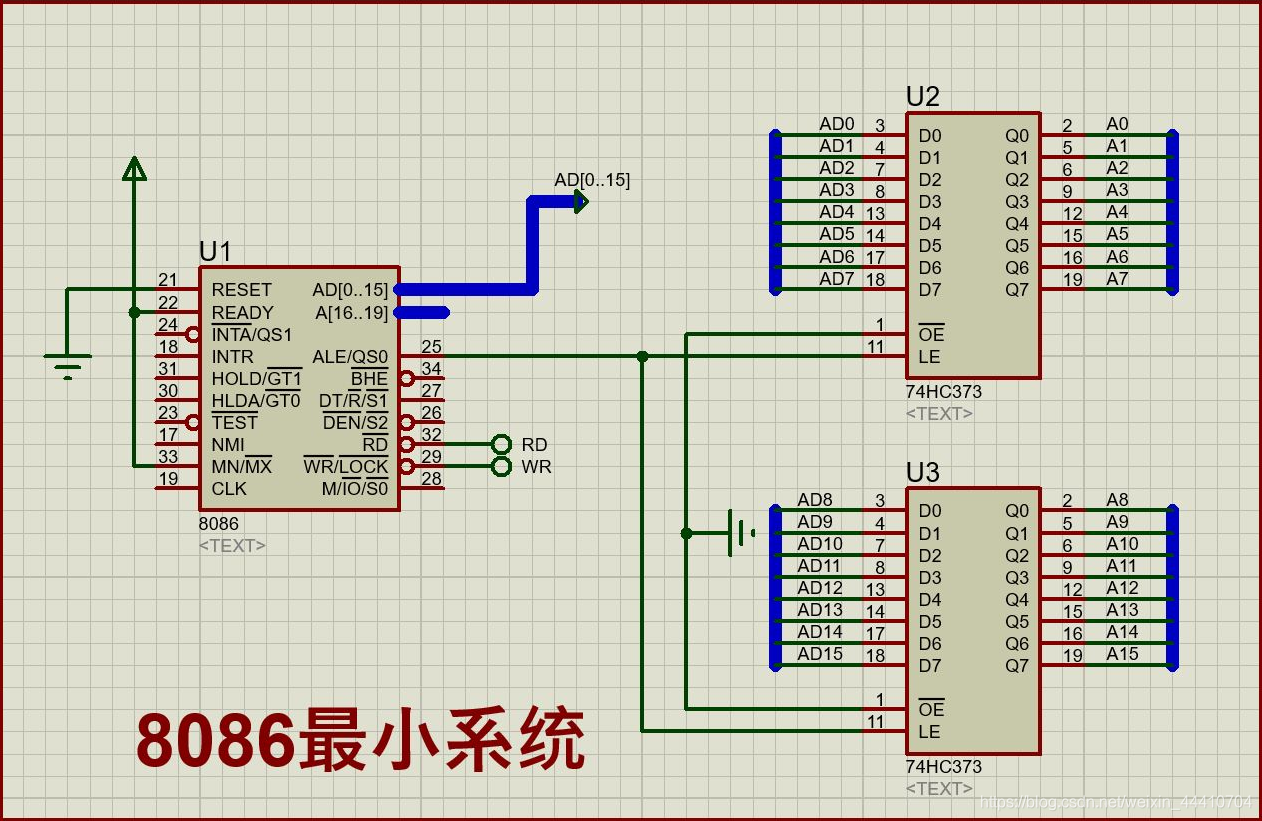

4.2.1 8086最小系统
本模块实现了8086的一个最小系统，使用了74HC373作为地址锁存器。

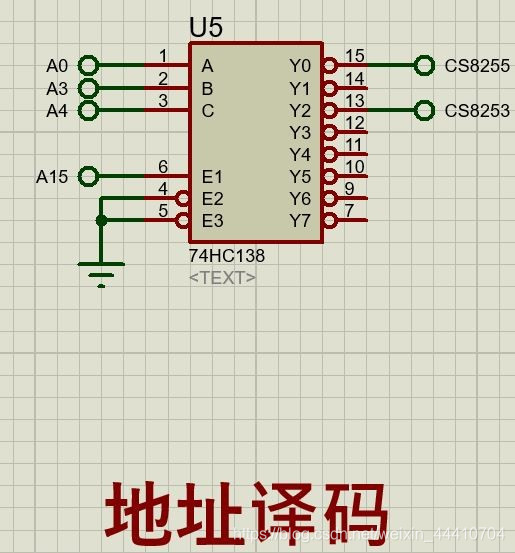

4.2.2 地址译码
本模块使用74HC138作为地址译码器，八个输出端口的地址范围分别是：
Y0:8000H、8002H、8004H、8006H
Y1:8001H、8003H、8005H、8007H
Y2:8008H、800AH、800CH、800EH
Y3:8009H、800BH、800DH、800FH
Y4:8010H、8012H、8014H、8016H
Y5:8011H、8013H、8015H、8017H
Y6:8018H、801AH、801CH、801EH
Y7:8019H、801BH、801DH、801FH

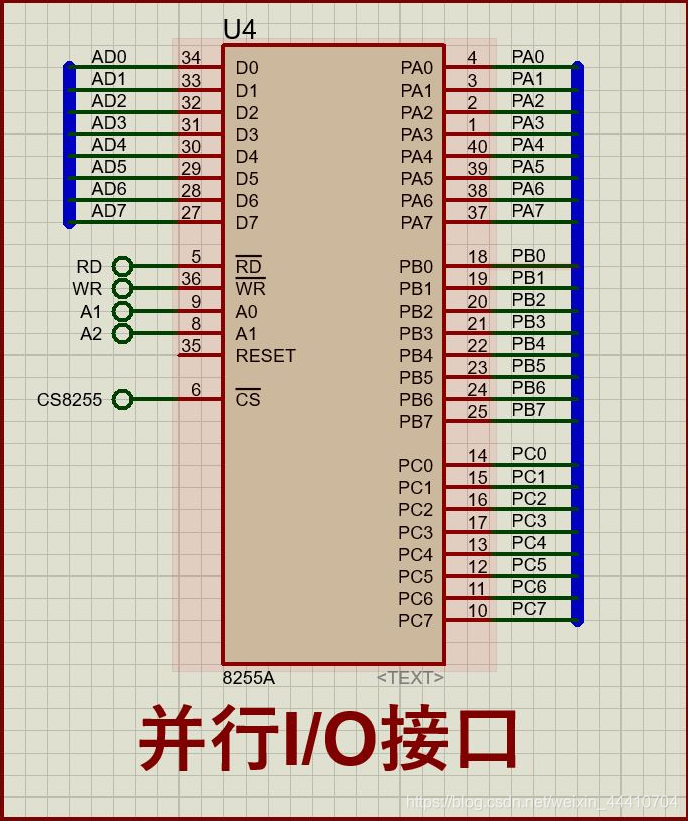

4.2.3 并行I/O接口
并行I/O接口采用8255A芯片，其地址范围为8000H、8002H、8004H、8006H；8000H选择A端口，8002H选择B端口，8004H选择C端口，8006H选择控制字寄存器，用于设置端口A、B、C的工作方式。本系统将A口设置为方式0输出模式，B口设置为方式0输入模式，PC7_{4作为输出，PC0}3作为输入。

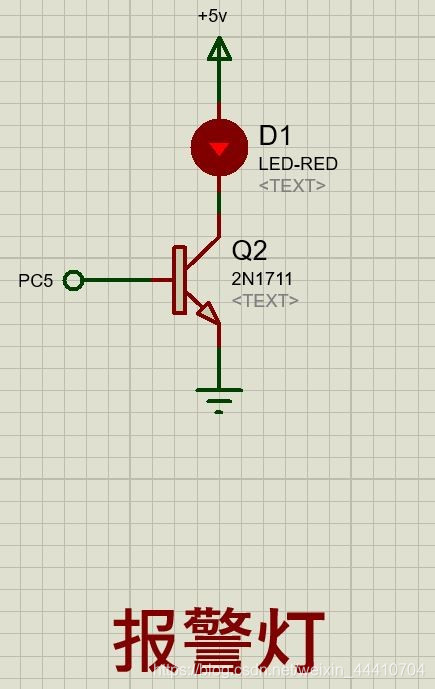

4.2.4 报警灯
报警灯连接到8255的PC5口，该口在8255中设置为了输出模式，当需要点亮报警灯时，设置PC5口为1即可点亮。加三极管的原因是8255芯片本身输出的电流比较小，如果直接接上发光二极管可能导致发光二极管比较暗，效果不明显，此处加上三极管起到增大电流的作用。

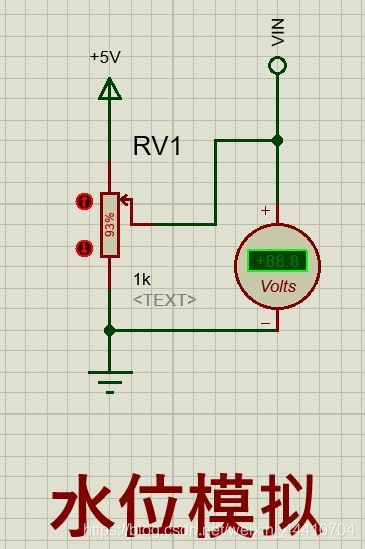

4.2.5 水位模拟
水位模拟使用了一个滑动变阻器，可以调控滑动变阻器的接入值模拟水位的变化。

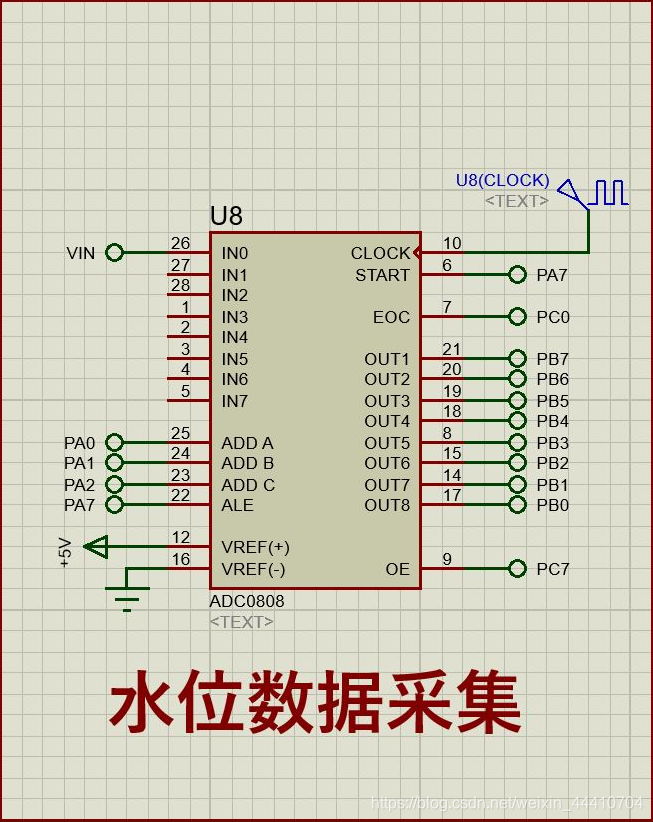

4.2.6 水位数据采集
水位数据采集使用了ADC0808，为什么没有使用ADC0809的原因是Proteus里面无法实现ADC0809的仿真，原则上两者的工作方式是一致的。将水位模拟器的VIN端接入到ADC0808的IN0，时钟信号接入的是600KHz。软件编程时，先发出启动ADC0808的启动信号（此处对应引脚PA7置1），再撤销启动信号（PA7置0），形成一个启动脉冲，从而达到启动开始转换的目的；然后一直读取EOC引脚（此处对应PC0）观察转换是否完成，如果EOC输出为1，则转换完成，进入下一步，否则，持续读取EOC引脚的值；转换完成后就可以使能OE（输出允许即PC7），进而将转换的数据送到数据总线上以备CPU获取。

4.2.7 方波产生（8253）
使用8253产生方波输出到扬声器，从而发出警报声。8253的地址范围是8008H、800AH、800CH、800EH。8008H是计数器0地址，800AH是计数器1地址，800CH是计数器2地址，800EH是选择控制字寄存器。时钟接入的是50KHz。本系统在程序开头就将三个计数器设置为方式3，计数初值设置为计数器0：C350H、计数器1：0032H、计数器2：0064H，分别产生1Hz、1KHz、500Hz的方波。为实现8255控制的目的，将三个GATE位接到PC4，当PC4输出为1时，启动计数，产生方波；否则，停止计数，不产生方波。

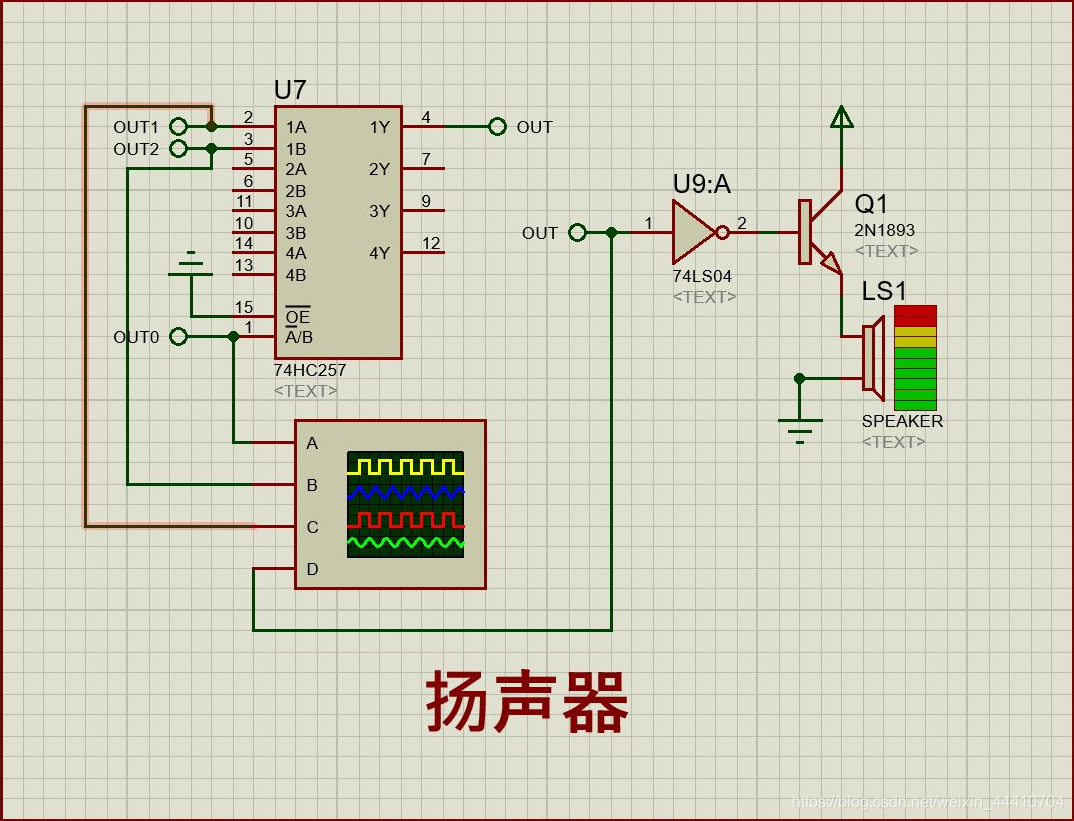

4.2.8 扬声器
将8253产生的方波信号接入到扬声器模块。为了扬声器发出0.5s 500Hz和0.5s 1kHz交替持续变化的声音，接入了一个2输入选通芯片74HC257；计数器0产生的1Hz的方波作为选通信号，计数器1和计数器2产生的1KHz方波和500Hz方波作为输入信号；在1Hz方波为高电平时，接通500Hz信号，在1Hz方波为低电平时，接通1KHz信号；将输出信号经过一个非门后接到三极管，根据三极管的导通与关断使得扬声器工作。
在输入到三极管时接了一个非门的原因是，如不接入，在三个计数器未工作时默认输出为高电平，高电平将会导致图中的OUT接口持续为高电平，那么三极管就会导通，扬声器就会工作，虽然鸣叫声与报警声不同但会影响工作人员的判断；所以接入一个非门，在计数器未工作时，将OUT端口强制置为0，保证扬声器在水位未溢出时不工作。
接入三极管的原因是，扬声器是一个大功率电器，如果直接接入芯片两端，芯片的输出端的电平会被拉低，导致系统无法正常工作，此处加上三极管起到驱动扬声器的作用。

五、 系统软件实现

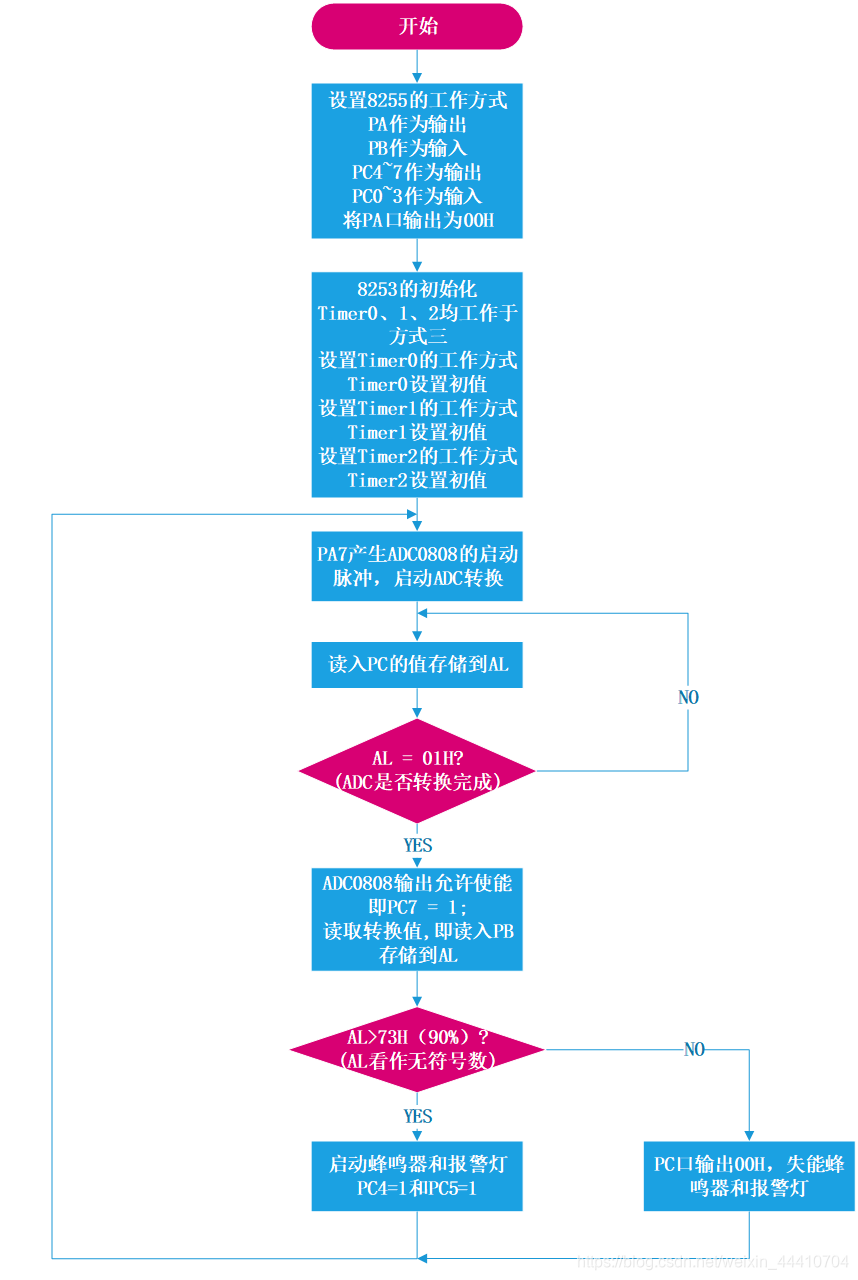

5.1 程序框图

5.2 源代码

STACK  SEGMENT   'STACK'
	DW	128	DUP(0)
STACK  ENDS
DATA  SEGMENT
		PA  EQU	8000H
		PB  EQU	8002H
		PC  EQU	8004H
		PD  EQU	8006H
;PD是译码后的方式字口地址，用于对8255完成的初始化
		CS1  	EQU	800EH 	;8253地址
		TIM0   	EQU    8008H	;定时器0地址
		TIM1   	EQU    800AH	;定时器1地址
		TIM2   	EQU    800CH	;定时器2地址
		MODE  	EQU    83H
;8255控制字,PA口作为输出，PB口作为输入，PC4~7作为输出，PC0~3作为输入
DATA  ENDS
CODE  SEGMENT

START  PROC	FAR
	ASSUME	SS:STACK,CS:CODE,DS:DATA
		MOV	AX,0000H
		MOV	DS,AX
		MOV	AL,MODE
		MOV	DX,PD
		OUT	DX,AL	;初始化8255
		MOV	DX,PA
		MOV	AL,00H
		OUT	DX,AL	;PA口输出为0

	;以下是8253的初始化，8253的时钟为50Khz
		MOV 	AL,36H
		MOV 	DX,CS1
		OUT 	DX,AL
;8253控制字为36H，选中定时器0，工作于方式3，先读/写低八位，后读/写高八位
		MOV 	AL,50H
		MOV 	DX,TIM0
		OUT 	DX,AL
		MOV 	AL,0C3H		;设置定时器0初值为C350H，产生1hz的方波
		OUT 	DX,AL

		MOV 	AL,76H
		MOV 	DX,CS1
		OUT 	DX,AL
;8253控制字为76H，选中定时器1，工作于方式3，先读/写低八位后读/写高八位
		MOV 	AL,32H
		MOV 	DX,TIM1
		OUT 	DX,AL
		MOV 	AL,00H
		OUT 	DX,AL	;设置定时器1初值为0032H，产生1khz的方波

		MOV 	AL,0B6H
		MOV 	DX,CS1
		OUT 	DX,AL
;8253控制字为B6H，选中定时器2，工作于方式3，先读/写低八位后读/写高八位
		MOV 	AL,64H
		MOV 	DX,TIM2
		OUT 	DX,AL
		MOV 	AL,00H
		OUT 	DX,AL	;设置定时器2初值为0064H，产生500hz的方波

    AGAIN:
		MOV	DX,PA
		MOV	AL,80H	;启动0809信号  PA7 = 1
  		OUT	DX,AL
		MOV	AL,00H	;撤销启动信号
		OUT	DX,AL
		MOV	BX,0066H
	CHICK:
		MOV	DX,PC
		IN	AL,DX
   		TEST	AL,01H
		JZ	CHICK	;判断是否转换完成
		OR	AL,80H
		OUT	DX,AL	;输出允许信号使能
		MOV	DX,PB
		IN	AL,DX
		CMP	AL,BL	;比较转换值与E6H（也就是水位为90%时）的大小
		JS	JNOCHG		;如果标志位SF==0，说明此处结果为负值，转到JNOCHG
		MOV	DX,PC	;否则，将PC口输出为00H，失能蜂鸣器和报警灯
		MOV	AL,00H
		OUT	DX,AL
		JMP		AGAIN
JNOCHG:
	JNC		BEEPWORK
;如果CMP	AL,BL结果为负且无进(借)位产生，那么无符号数AL>E6H,水位高于90%
;则转到BEEPWORK
	JMP		AGAIN
BEEPWORK:;启动蜂鸣器和报警灯
		MOV	DX,PC
		MOV	AL,30H
		OUT	DX,AL	;PA口输出为0
		JMP	AGAIN
CODE	ENDS
	END	START

六、 系统的实现

6.1 原理图编辑

首先一步一步编辑Proteus原理图，比如先实现8086最小系统与可编程I/O口8255的功能，编辑简单程序加载到CPU里面看程序能否正常运行，调试原理图及程序至满足要求；再一步一步添加其他比如8053，蜂鸣器，报警灯等外设；各模块都要调试至满足题目要求才可，每一步都不能出差错；最后实现整个系统的电路原理图。

6.2 程序编写

在上一步编辑原理图调试简单程序的基础上，将那些简单程序综合到一起，根据程序框图形成完整的代码。

6.3 编译调试

在DOS下编译编写好的程序，获得.exe文件，将该文件加载到Proteus的8086CPU里面。运行仿真，观察各模块是否正常工作；如果存在未正常工作的模块，一定要重新调试该模块直到其正常工作为止；如果不存在未正常工作的模块，则观察系统的功能是否已经实现，效果如何，一直调试至系统功能实现且效果满足要求即可。
