51-硬件设计-DP转HDMI接口电路,线序问题

1.DP线序注意

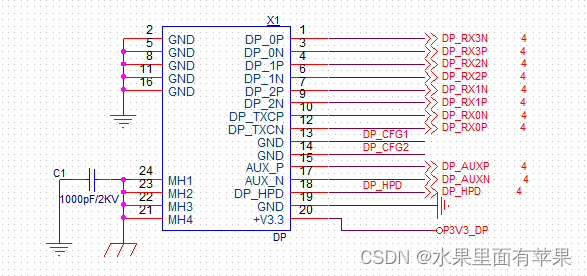

  1. 在设计DP转HDMI的模块时,发现DP接口电路的信号总线是反着连接的,0.1.2.3对应3.2.1.0,并且PN也是反着的如下图:
    在这里插入图片描述
  2. 经过查阅相关的DP接口定义,发现有如下连接说明,如图

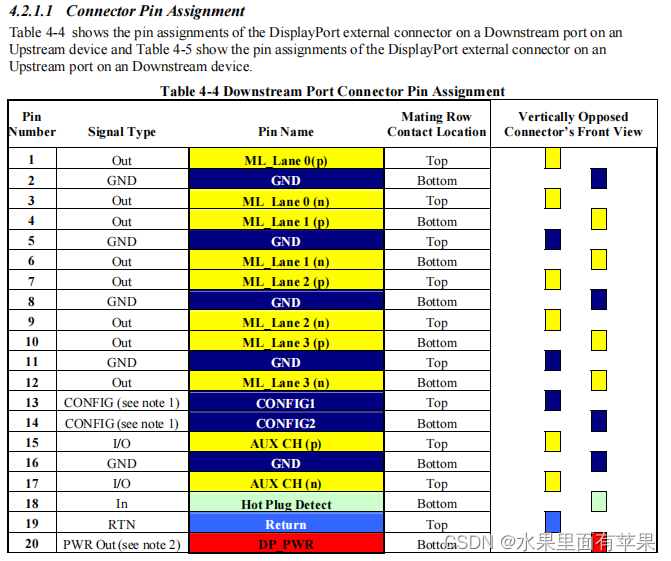

    主机信号输出端的限号定义:
    在这里插入图片描述
    从机信号输入端的限号定义:
    在这里插入图片描述
    由上面图可以看出,主机端的DP接口1脚是lane0P,从机的1脚是lane3n。

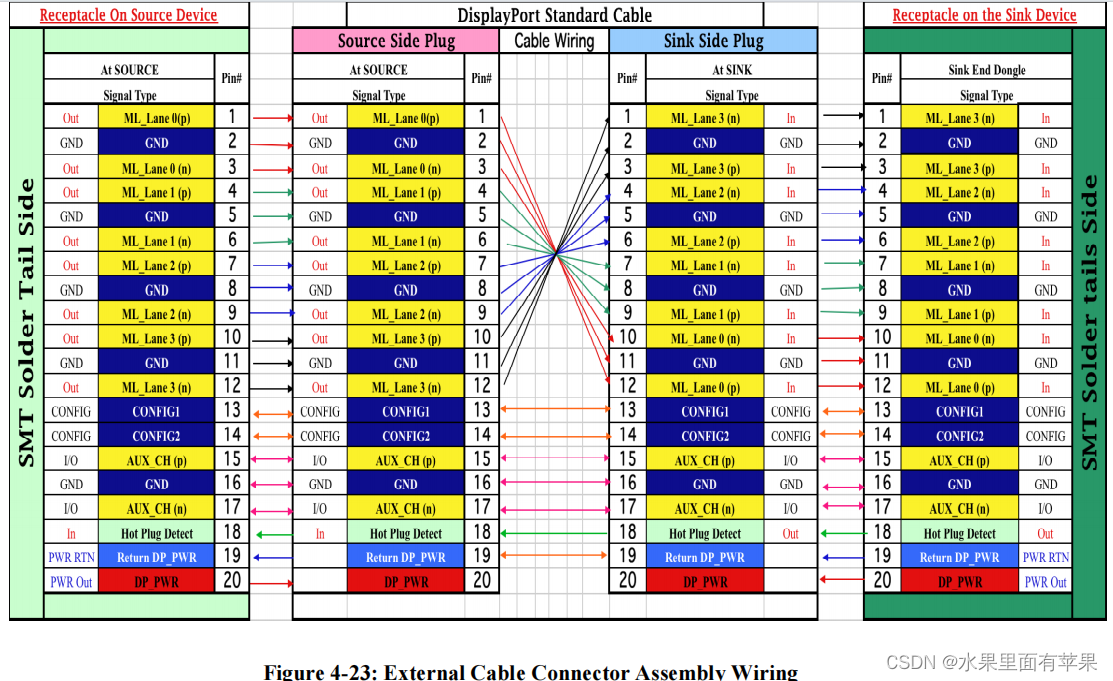

  3. 结合下面的连接图就一目了然了。1和3对应10和12,以此类推。
    在这里插入图片描述

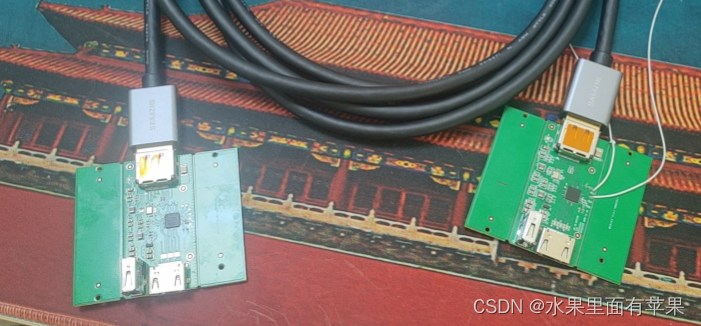

  4. 经过上面的分析,确认了标准是这样子滴,那么接下来实际找跟DP线验证一下。果然是与标准相符合。这里提醒硬件设计人员在设计DP接口时要格外注意一下。
    在这里插入图片描述

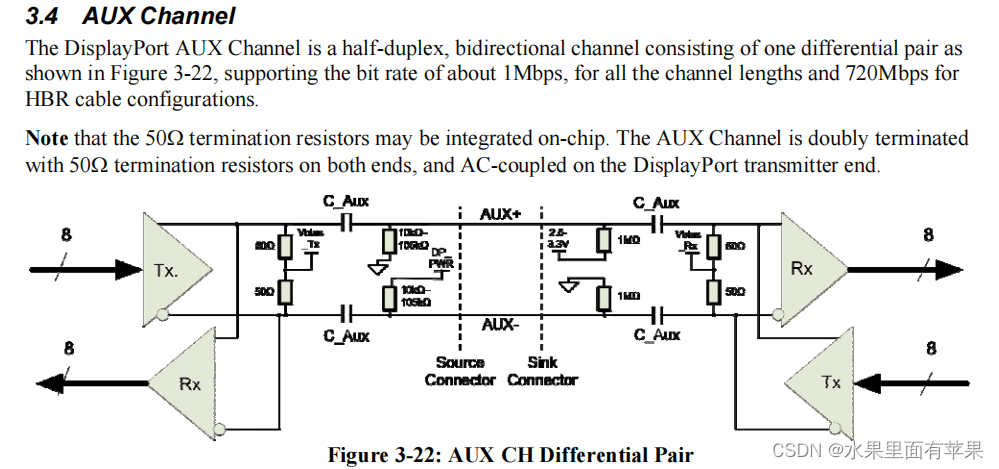

  5. 注意接口的上下拉电平
    在这里插入图片描述
