项目开发实录（一）：基于RDK X5的智能垃圾分类垃圾桶

一团乱毛线�

已于 2024-11-24 11:50:18 修改

阅读量2.2k

点赞数 42

分类专栏： RDK X5 地瓜机器人文章标签：分类人工智能

于 2024-11-17 21:49:09 首次发布

本文链接：https://blog.csdn.net/weixin_44499748/article/details/143835773

版权

文章目录

项目简介

基于RDK X5开发板的智能垃圾分类垃圾桶项目，旨在利用人工智能技术实现垃圾的自动识别与分类。垃圾桶硬件装置应实现对行人投入垃圾的四分类投放(可回收垃圾、有害垃圾、厨余垃圾、其他垃圾)。该系统主要由摄像头模块、RDK X5开发板和分类装置组成。摄像头通过MIPI CSI接口或者USB接口连接，实时采集垃圾图像；RDK X5开发板凭借其10 TOPS的算力，运行预先训练的深度学习模型，对图像进行分析，识别垃圾类型；根据识别结果，开发板通过GPIO接口控制舵机，打开对应垃圾桶的盖子，实现垃圾的自动分类。该方案充分利用RDK X5的强大计算能力和丰富接口，确保系统的高效性和可靠性。

背景介绍：随着垃圾分类的重要性日益增加，自动化的智能垃圾分类解决方案在城市管理、家庭和公共设施中具有广泛的应用前景。通过AI技术，能够有效识别垃圾类型，减少分类错误，提升垃圾回收效率，并为环保和资源再利用做出积极贡献。RDK X5开发板具备10 TOPS的算力和多种接口，非常适合实时图像识别、自动化控制以及与其他物联网设备的集成，能够在垃圾分类、智慧城市建设中发挥关键作用。
RDK X5：D-Robotics RDK X5搭载Sunrise 5智能计算芯片，可提供高达10 Tops的算力，是一款面向智能计算与机器人应用的全能开发套件，接口丰富，极致易用，支持Transfomer、RWKV、Occupancy、Stereo Perception等多种复杂模型和最新算法，加速智能化应用快速落地。

硬件及材料列表

开发板与处理器
RDK X5开发板：具备10 TOPS的算力，支持多种AI模型和丰富的接口.
摄像头模块
轮趣科技的新版C100带金属外壳超大FOV相机：用于采集垃圾图像。
或者：RDK X5 MIPI摄像头：适用于RDK X5开发板的摄像头模块。
传感器：
HC-SR04超声波传感器：检测垃圾桶盖子的闭合状态。
舵机
控制垃圾桶的盖子的开合动作。
SG90舵机：使用最广泛的舵机，性价比高。由于本人只是制作模型，所以选择这个舵机。
DS3115舵机：可控角度180°，15KG扭矩，带动托盘转动。
DS3218舵机：可控角度360°，20KG扭矩，带动旋转圆盘转动。
电源
可以选择5V锂电池供电或者220V交流转直流电源模块供电。如果采用DS3115舵机，那么它的工作电压是5V，RDK开发板的工作电压也是5V，但是需要保证电流的供应。
显示屏
使用任意小型的带HDMI接口的显示屏即可。
或者使用RaspberryPi 3.5寸电容USB触摸显示屏，本质上RDK与树莓派没什么差别，接口位置也类似。
其他配件
铝合金外壳：RDK X5铝合金外壳。或者散热扩展板：用于RDK X5的散热。
LED灯：用于指示分类结果或状态。
按键：用于与用户进行交互，当分类结果错误时，手动更正。
红外对射管：用于检测垃圾满溢状态。

整体架构流程

工作流程
以下是基于RDK X5的智能垃圾分类垃圾桶垃圾分类的详细流程：

图像识别触发：用户将垃圾放置在垃圾桶的摄像头前，摄像头捕获垃圾图像。
AI模型推理：摄像头捕获的图像被发送到RDK X5开发板，AI模型对图像进行实时分析和识别，确定垃圾的类型。
控制信号生成：一旦AI模型识别出垃圾类型，它会生成一个控制信号，这个信号会指示哪个垃圾桶的盖子需要打开。
舵机接收信号：控制信号通过GPIO接口发送给对应的舵机控制器。
舵机动作执行：舵机接收到控制信号后，根据预设的角度和速度转动，打开对应垃圾桶的盖子。如果垃圾桶设计为多个独立的部分，每个部分都可能有一个或多个舵机控制其盖子的开合。如果分类错误，还可以使用按钮手动控制开合。
垃圾投放：用户在收到指示（如LED灯或语音提示）后，将垃圾投放到指定的垃圾桶中。
盖子关闭：垃圾投放完成后（例如等待5-10秒钟），舵机会再次转动，关闭垃圾桶的盖子。
反馈确认：系统可能会提供反馈确认，如通过LED灯闪烁或语音提示，告知用户垃圾分类完成。

硬件架构
以下是项目的硬件架构。

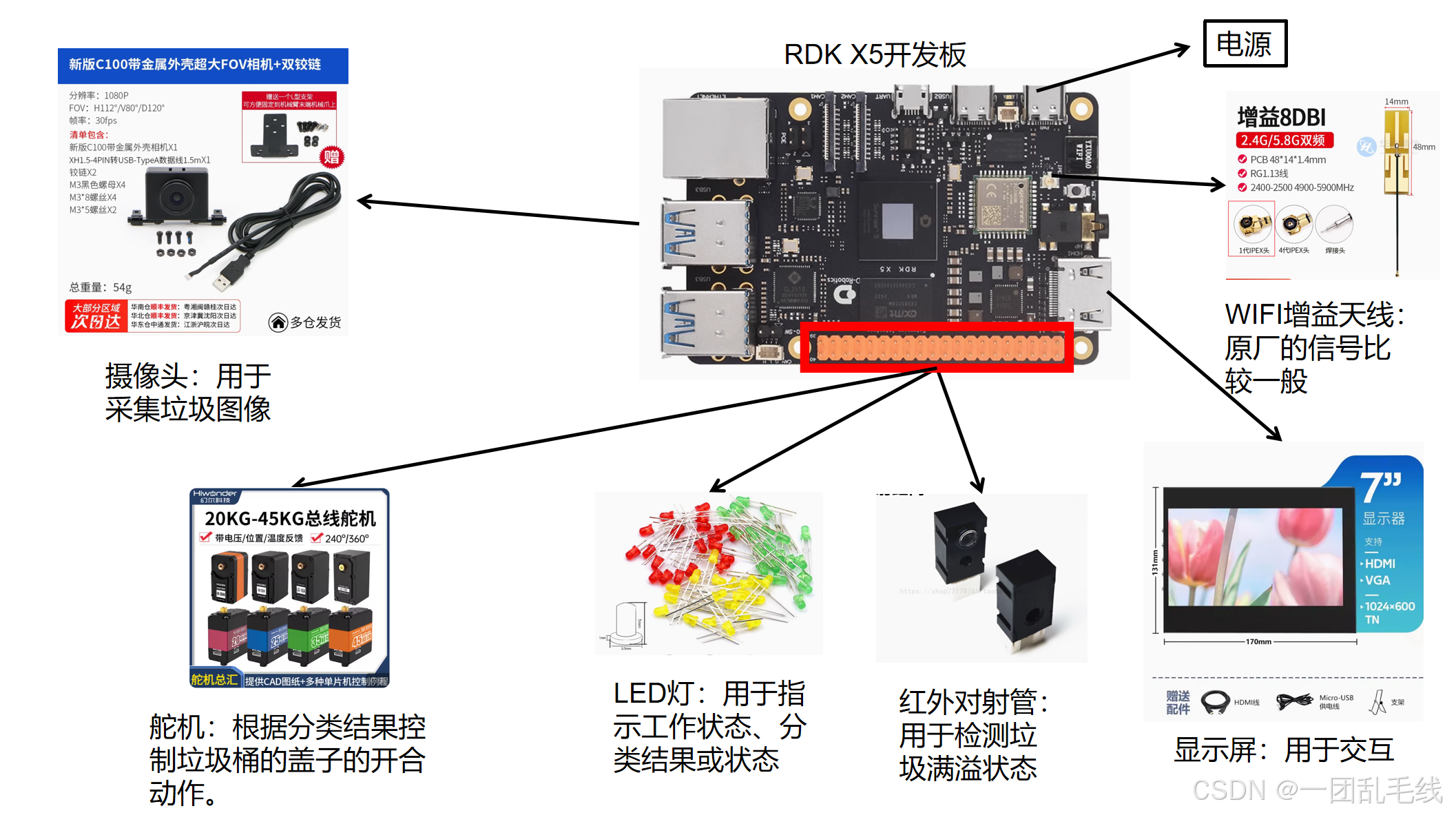

基于RDK X5的智能垃圾分类垃圾桶的硬件架构

软件架构
在这里插入图片描述
流程图解释：
开始：软件流程的起点。
图像采集：系统通过摄像头模块采集垃圾图像。
图像预处理：对采集到的图像进行必要的预处理，如缩放、裁剪、标准化等，以适配AI模型的输入要求。
AI模型推理：将预处理后的图像输入到AI模型中，进行推理分析。
垃圾类型识别：AI模型识别出垃圾的类型。
是：如果识别成功，流程进入生成控制信号阶段。
否：如果识别失败或不确定，流程将转入手动按钮选择阶段。
手动按钮选择：用户可以通过手动按钮选择开启哪个对应的垃圾桶，绕过AI识别直接进行分类。
生成控制信号：根据识别结果或手动选择，系统生成控制信号。
舵机控制：系统通过GPIO接口发送控制信号给舵机。
打开对应垃圾桶盖：舵机根据控制信号打开对应垃圾桶的盖子。
用户投放垃圾：用户根据指示将垃圾投放到打开的垃圾桶中。
红外对射管检测：使用红外对射管检测垃圾是否满溢。
满：如果检测到垃圾桶满溢，扬声器会发出报警声音。
未满：如果未满，关闭垃圾桶盖并继续流程。
扬声器报警：当垃圾桶满溢时，扬声器发出报警声音提示。
关闭垃圾桶盖：投放垃圾后，舵机动作关闭垃圾桶盖。
HDMI屏幕显示结果：通过HDMI屏幕显示垃圾分类的结果。
结束：软件流程的终点。

技术细节

编程语言使用python3.10
深度学习框架使用pytorch2.5.0

pytorch模型
使用PyTorch训练一个垃圾分类模型。以下是简化的代码，数据集地址采用GitHub上开源的：https://github.com/garythung/trashnet

import torch
import torch.nn as nn
import torch.optim as optim
from torchvision import datasets, models, transforms
from torch.utils.data import DataLoader

# 数据预处理
data_transforms = {

    'train': transforms.Compose([
        transforms.RandomResizedCrop(224),
        transforms.RandomHorizontalFlip(),
        transforms.ToTensor(),
        transforms.Normalize([0.485, 0.456, 0.406], [0.229, 0.224, 0.225])
    ]),
    'val': transforms.Compose([
        transforms.Resize(256),
        transforms.CenterCrop(224),
        transforms.ToTensor(),
        transforms.Normalize([0.485, 0.456, 0.406], [0.229, 0.224, 0.225])
    ]),
}

data_dir = 'path_to_your_dataset'
image_datasets = {
   x: datasets.ImageFolder(os.path.join(data_dir, x),
                                          data_transforms[x])
                  for x in ['train', 'val']}
dataloaders = {
   x: DataLoader(image_datasets[x], batch_size=32,
                             shuffle=True, num_workers=4)
               for x in ['train', 'val']}

# 加载预训练模型并修改最后的全连接层
model = models.resnet18(pretrained=True)
num_ftrs = model.fc.in_features
model.fc = nn.Linear(num_ftrs, num_classes)  # num_classes为您的分类数

# 定义损失函数和优化器
criterion = nn.CrossEntropyLoss()
optimizer = optim.SGD(model.parameters(), lr=0.001, momentum=0.9)

# 训练模型
num_epochs = 25
for epoch in range(num_epochs):
    for phase in ['train', 'val']:
        if phase == 'train':
            model.train()
        else:
            model.eval()
        running_loss = 0.0
        running_corrects = 0
        for inputs, labels in dataloaders[phase]:
            optimizer.zero_grad()
            with torch.set_grad_enabled(phase == 'train'):
                outputs = model(inputs)
                _, preds = torch.max(outputs, 1
