SUMO 创建带有停车位的充电站 在停车位上充电

前言

SUMO提供的Charging Station是没有停车位的，车辆只有在通过充电站区域或者停在充电站区域内时才能被充电，这时充电的车辆就会占用道路。然而，真实世界中的情况通常是充电站设在路边，且提供一定量的车位用于停车，而不会占用道路。下面介绍创建这种带有停车位的充电站的方法。

创建带有停车位的充电站

方法是同时创建Parking Area和Charging Station，并使两者的起始位置重合。下面先介绍SUMO中的Parking Area，关于Charging Station部分，在我的专栏中有其他文章介绍。parking area有两种，分别是road-side parking area和individual parking area。

road-side Parking Area

使用这种方式创建的停车位受到parking area的起始位置startPos和终止位置endPos的约束，只能沿着路边在startPos到endPos的范围内设置停车位，而不能在路边的其他空白区域设置停车位，只是因此如果parking area的长度较短就设置不了很多停车位。效果如下图所示：

由于这种方式创建的停车位的位置比较受限，不是我们所需要的，因此重点介绍第二种。

individual parking spaces

上面的方式创建的停车位在路边，而这种方式可以任意指定每个停车位的坐标。
新建一个.add.xml文件：

    <additional>
    <parkingArea id="ParkAreaB" lane="-E0_0" startPos="50" endPos="70" roadsideCapacity="0" width="5" length="10" angle="30">
      <space x="0" y="60"/>
 	  <space x="10" y="60"/>
      <space x="20" y="60"/>
      <space x="30" y="60"/>
      <space x="40" y="60"/>
	</parkingArea>
    </additional>

在这种创建方式下，一般都讲roadsideCapacity指定为0，width和length指的是每个停车位的宽、长、angle是停车位与道路形成的夹角。
然后将上面这个文件添加到sumocfg文件中：
<additional-files value="parkingArea.add.xml"/>
要使车辆停在停车区，可以使用stop标签，例如：

    <route id="route0" edges="E1 E2">
        <stop parkingArea="ParkAreaA" duration="20"/>
    </route>

当车辆驶入停车场区域，并且设置了stop标签时，就会被自动送入停车位中（尽管停车场和停车位的距离还有很远）。当停车时间满之后，车辆会被送回停车场的位置。创建的停车场和停车位以及停车的过程如下图所示：

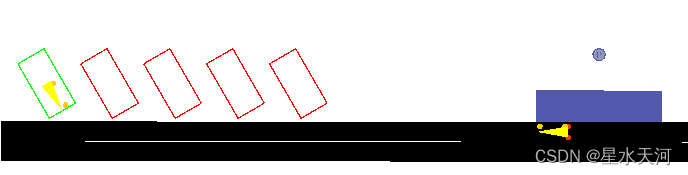

车辆到达停车场时被自动送到停车位(图中第一辆车在到达了停车场后被自动送入停车位，紧接着第二辆车也到达停车场，还没进入停车位)

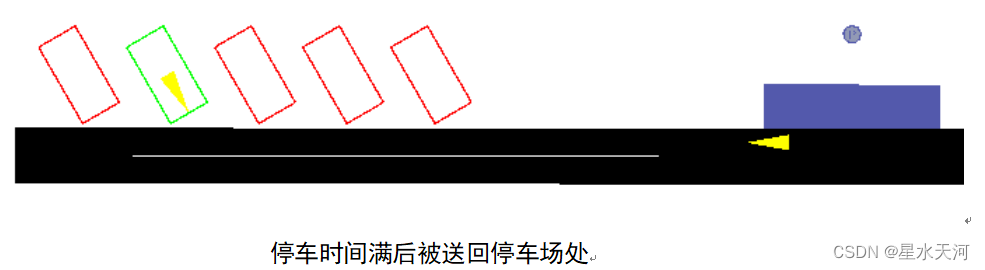

第一辆车停车时间满后被送回停车场处，此时第二辆车刚好被送入了停车位。

在停车位上充电

只要将充电站和停车场的位置设置成完全一致的，并且在车辆的stop标签中同时添加chargingStation属性和parkingArea属性，当车辆在充电站充电时就会被自动送入停车位，且不影响充电。效果如下图：

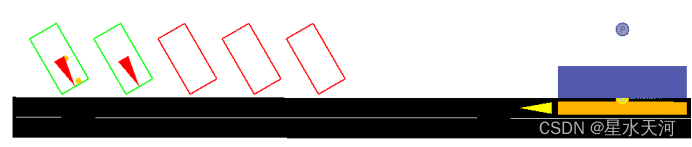

两辆电动车正停在停车位上充电，虽然图中充电站绘制在车道上，但停车充电的电动车由于被送入了独立的停车位中，因此完全不影响后续车流的通行。
充电站和停车场的设置：

<chargingStation id="CS1" lane="-E0_0" startPos="50" endPos="70.00" power="200000.00" chargeDelay="1" chargeInTransit="0"/>
<parkingArea id="ParkAreaB" lane="-E0_0" startPos="50" endPos="70" roadsideCapacity="0" width="5" length="10" angle="30">
            <space x="0" y="60"/>
            <space x="10" y="60"/>
            <space x="20" y="60"/>
            <space x="30" y="60"/>
            <space x="40" y="60"/>
</parkingArea>

车流的设置如下，关键是stop标签中要同时设置parkingArea和chargingStation。

    <route id="route2" edges="E1 -E0">
        <stop parkingArea="ParkAreaB" chargingStation="CS1" duration="20"/>
    </route>
    <flow id="f_2" begin="3.00" route="route2" end="36.00" vehsPerHour="180.00" type="EV">
        <param key="actualBatteryCapacity" value="500"/>
    </flow>
