3.6、SDH 信息净负荷 段开销

SDH信息净负荷的含义
SDH（Synchronous Digital Hierarchy，同步数字体系）的信息净负荷是指在STM - N帧结构中存放将由STM - N传送的各种信息码块的地方，这里可真正用于电信业务的相关信息存放之处。

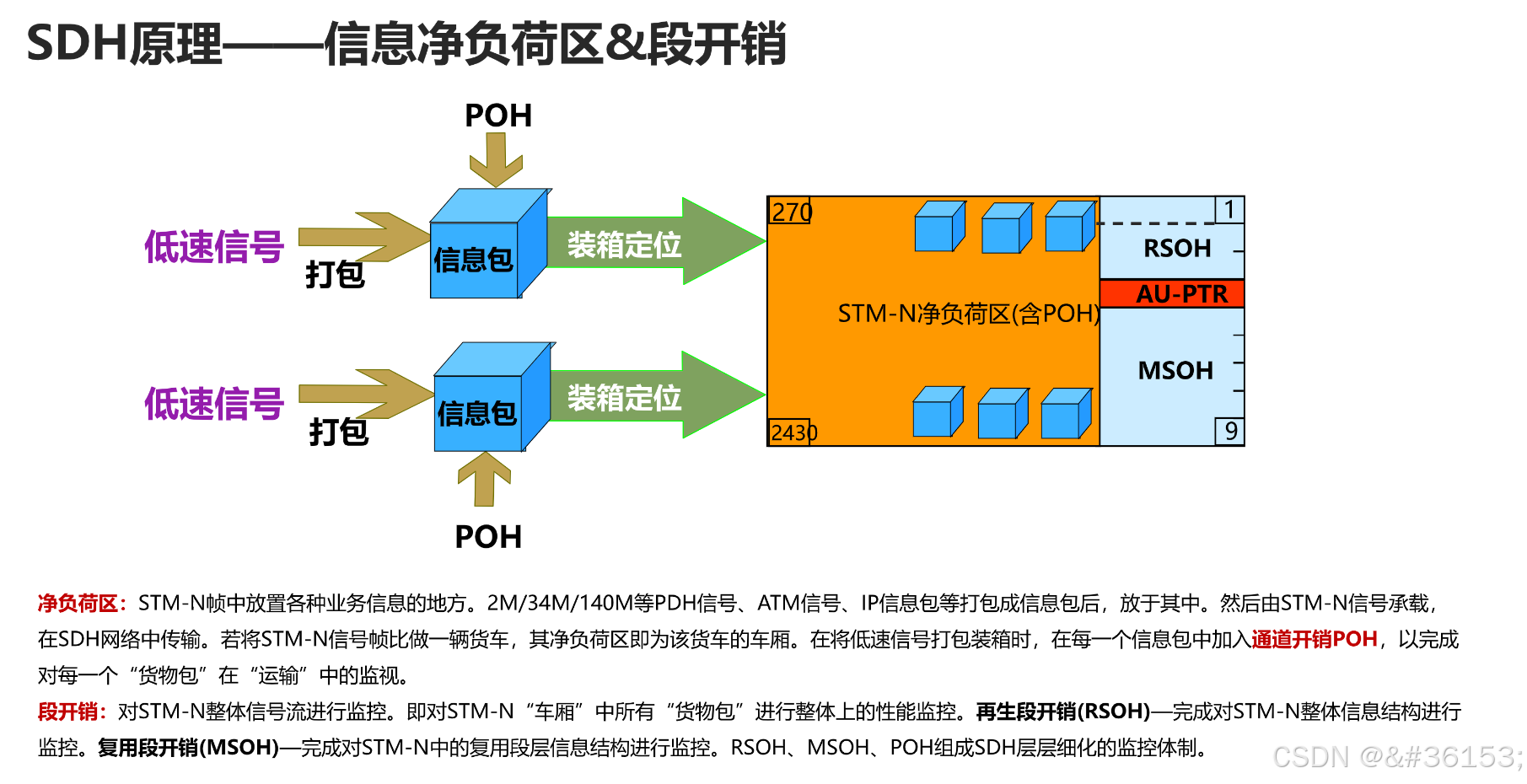

STM - N帧结构是一种块状结构，整个SDH帧可大致分为三部分：段开销（SOH）、信息净负荷（Payload）和管理单元指针（AUPTR）。净负荷区内存放着有效传输的信息，这些信息并非纯粹的用户数据，而是经过了一定的处理，即由有效传输的信息加上部分用于通道监视、管理和控制的通道开销（POH），POH被视为净负荷的一部分，并与之一起传输，直到接收端该净负荷被分接。

打个比方，如果把STM - N信号比喻成一列火车，那么信息净负荷就像是火车的车厢。火车的车头部分可以理解为段开销部分，它起到引导、监控整列火车运行的作用（也就是保证信号在网络中的正常传输）；而车厢内装载的“货物”就是各种电信业务信息以及与之相关的通道开销信息，这就是信息净负荷。这些“货物”最终被运送到目的地被卸下（在接收端被分接处理）。例如我们打电话、上网等电信服务相关的数据就在这个信息净负荷之中传送。再比如，在一个传输语音通话和数据的网络中，语音和数据打包后的码块在被SDH传送时就位于信息净负荷区域。

我们可以进一步从SDH中的复用原理来看信息净负荷。SDH的复用采用了从低阶到高阶的结构。首先各种不同速率的低速支路信号，如2Mbit/s等信号要进入SDH帧需要经过三个步骤：映射、定位和复用。在映射过程中，低速信号先是经过码速调整装入相应的标准容器（C），同时加入通道开销（POH）形成虚容器（VC），这个虚容器就是信息净负荷的基本组成单元之一。然后通过定位（利用支路单元指针或管理单元指针等来确定相对位置）和复用多个虚容器组合在一起被放入STM - N帧结构中的信息净负荷部分，在这个过程中不同的虚容器就如同装满货物的小盒子，在信息净负荷这个大的区域里被整合成整体以便在网络中传输。

SDH信息净负荷的特点
与电信业务关联紧密：它是真正用于电信业务的信息的存放载体。SDH在现代通信网络中要承担多种电信业务的传输，像语音通话、数据传输（如互联网浏览的数据、各类文件传输等）、图像视频传输等。所有这些最终要传递的信息内容都会被整合在这个信息净负荷区域内，是电信业务在SDH网络中的具体数据体现。例如，一个视频通话的音视频数据码流，经过层层处理后在传输过程中会被放置在信息净负荷里，等待在接收端被还原为通话时的图像和声音。

包含通道开销辅助管理：不是简单的纯粹的业务数据，其中包含了通道开销（POH）。通道开销在信息净负荷里发挥着重要的监控管理作用。对于信息净负荷里装载的各种电信业务信息，通道开销负责对其进行通道性能监视、管理和控制。就好比货物运输时每件货物上带着一个小标签（通道开销），这个标签来标记和监控这个货物（对应的电信业务信号）在运输中的状况。举例来说，如果是一条包含多个2Mbit/s支路信号复用后的STM - N信号的传输中，每个2Mbit/s支路相关的信息在信息净负荷中的通道开销就实时监控这个支路信号在传输时是否出现错误、性能是否下降等情况。

组织结构有规律：在SDH的帧结构中，SDH的净负荷区域内信息是有规律排列的。在不同的速率等级号下，如STM - N（N = 1、4、16、64等不同取值），各支路低速信号的复用和排列都是按照特定的映射复用方式进行。不同的信息码块之间之所以有这种规律性，是为了方便在接收端实现支路低速信号的分/插、复用和交换。比如以一个STM - 16信号传输为例，其中不同的VC - 4或者更低阶的支路信号单元（如VC - 12等）在信息净负荷中的排列就像是一个精心设计好的布局，这样在需要上下特定支路信号（比如从一个高速的STM - 16信号中分离出一个2Mbit/s的支路信号用于本地接入服务）时就可以按照既定的规律很方便地完成操作。

SDH信息净负荷的作用
电信业务数据承载：作为承载电信业务的核心载体，它确保了在SDH网络中的各种信号传输都是围绕着将这些业务数据从源端传送到目的端。无论是电脑的上网流量、智能手机的通话数据，还是视频会议产生的音视频码流，这些不同形式的电信业务数据都依靠信息净负荷在SDH网络架构中进行传输。如果把SDH网络看作一个复杂的交通系统，那么信息净负荷就像是各种交通工具（如汽车、列车）中的载货空间，负责将各类“货物”（电信业务数据）从一个地点运输到另一个地点。

支持多层复用与分离：在SDH复用结构中起到基础的作用。由于它内部存放的各类虚容器（VC）结构的信息码块以及它们有规律的排列方式，使得不同速率的信号能够按照一定的规则进行复用（低级向高级复用）。例如，多个VC - 12可以复用成一个VC - 4，多个VC - 4可以进一步复用到STM - N帧中的信息净负荷部分。反过来在接收端，又能基于信息净负荷中信号的编制方式将这些复用的信号准确地分离开来。就像一个复杂的包裹组装与分解中心，将不同大小类型的包裹（不同速率的信号单元）组合运送，到目的地又准确拆开。

通道性能监测辅助：信息净负荷中的通道开销对通道性能进行监测管理，为整个SDH传输体系的稳定性和可靠性提供保障。例如，在一个长距离传输网络中，通道开销可以实时监测到由于光纤损耗、设备故障等因素可能导致的某个支路信号的质量下降情况。如果有一个2Mbit/s的支路在传输过程中因为线路中间某个设备的故障而出现误码率升高的情况，通道开销就可以检测到这个异常，并通过SDH的告警和监控机制通知维护人员来定位和修复故障，这样保障了整个SDH体系下信息净负荷中电信业务的持续可靠传输。

通俗易懂的解释
如果将SDH网络想象成一条交通线路。那么信息净负荷就相当于在路上行驶的交通工具（如卡车或客车等）里面运载的货物或乘客。这些交通工具要在道路（SDH网络的物理层连接）上行驶跑动。该货物或者乘客是SDH网络真正所要运送的东西，而不是交通工具本身（对应于在帧结构中的存在，净负荷才是核心的要传输的数据部分，而不是其他的辅助管理字节等）。而且，在这些交通工具内部还会有一个类似管理员或者传感器的东西（通道开销），这个管理员或传感器负责随时查看货物或者乘客是否安全（对应数据包是否完整、信号状态是否正常等），同时也能标记这辆车本身的类别或者特性等相关的一些属性以便整个交通系统管理识别这些装载了货物或者乘客的交通工具。

实例讲解
例如在一个大型企业网络中，企业总部和多个分支机构之间需要传输多种数据，包括办公软件使用产生的数据流量（如电子邮件、文档共享数据）、视频会议数据、语音通话数据等。这些数据在被SDH网络传输时，首先会被分别处理，然后进入SDH的帧结构中的信息净负荷。在总部与一个较远的分支机构通信的场景下，假设从分支机构发送了高清视频会议的音视频数据，这些数据就被编码打包后，经过相关设备映射进虚容器（VC）结构，然后放入STM - N帧结构的信息净负荷里传输到总部，在传输的过程中该信息净负荷里的通道开销时刻在监测着音视频数据的传输情况，如果其中一个数据包出现了拥塞或者错误标记等情况，通道开销的监控数据可以反馈到网络管理设备，让网络运营人员了解到这个支路（视频会议支路）的传输有异常情况需要调整；当数据到达总部端，接收设备根据信息净负荷中数据的排列和相关管理指针等信息准确地将视频会议数据从承载的各种其他业务数据中分离出来并还原成可用于视频会议播放的信号对于语音通话也是同样如此，分支机构的语音通话数字化信号被装入信息净负荷，传输到总部后被准确地分接，最终实现正常的语音功能。这个实例体现了信息净负荷承载各种电信业务数据并利用通道开销辅助管理在整个SDH传输网络中的从发出端到接收端的完整过程
