PCB开尔文走线设计分析

开尔文走线的基本原理

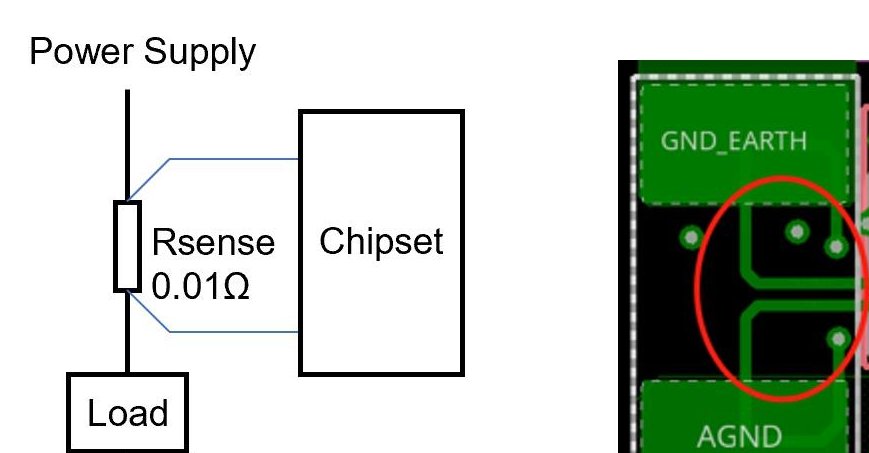

PCB开尔文走线使用四根独立导线分离电流传输和电压测量路径。两根粗导线负责传输主电流，另外两根细导线专门测量电阻两端的电压。这种设计消除导线电阻和接触电阻的影响，测量结果仅反映被测电阻的真实阻值。

传统两线测量法在检测1mΩ以下电阻时误差超过20%，开尔文四线法将误差控制在1%以内。例如，0.5mΩ分流电阻采用开尔文连接后，20A电流下的电压测量误差从22%降至0.6%。

PCB开尔文走线设计要点

1. 分流电阻选型
   • 选择四端封装电阻（如2512尺寸），电阻两端设置独立电流端和电压端

• 优先使用温度系数＜10ppm/℃的金属合金电阻，降低温漂影响

1. 布线规则
   • 电流路径用50mil宽铜箔，电压测量线用10mil细线

• 电压线从电阻焊盘中心引出，避开电流路径分支点

• 差分对走线间距保持2倍线宽，减少电磁干扰

1. 接地设计
   • 采用星型接地，测量地与功率地在运放输入端单点汇合

• 测量地线宽度≥20mil，与大电流地线间隔3mm以上

常见错误与改进方案
错误1：测量线连接位置不当
• 问题：从电流路径分支点引出电压线，引入接触电阻

• 改进：电压线直接连接电阻焊盘内侧，距离焊点边缘＜0.2mm

错误2：线宽匹配不合理
• 案例：10A电流使用10mil细线导致温升5℃

• 优化：电流路径铜箔宽度按1A/20mil设计，20A电流使用400mil线宽

错误3：地回路干扰
• 现象：测量地线共享功率地，产生50mV背景噪声

• 解决：单独敷设测量地线，采用磁珠隔离高频噪声

典型应用场景

1. 电源模块电流检测
   • 使用开尔文连接检测DC-DC电路输出电流

• 在MOSFET源极串联2mΩ电阻，检测精度提升至±0.5%

1. 电池管理系统
   • 采样0.1mΩ锰铜电阻监测充放电电流

• 四线连接配合24位ADC，实现0.1%测量精度

1. 工业传感器
   • 应变片信号检测采用开尔文走线

• 消除10cm引线产生的0.1Ω误差，灵敏度提升10倍

工艺参数控制

1. 焊盘尺寸：
   • 电流端焊盘长度≥3mm，宽度≥2mm

   • 电压端焊盘尺寸1mm×1mm

2. 阻焊开窗：
   • 电压测量点开窗直径＜焊盘宽度50%

3. 表面处理：
   • 优先选择ENIG工艺，镀金层厚度＞0.05μm
