2、PCB的Siwave交流阻抗仿真

本文Siwave工程下载：PCB的Siwave交流阻抗仿真-工程文件

0、前言

最近对信号完整性（SI）、功率完整性（PI）比较感兴趣，博主六年前上本科时也是一个画板子好手，平时用AD软件搞点FR4的简单嵌入式的电路板子玩玩，几十兆的时钟玩得不亦乐乎，放在现在真的是out了。

现在像模像样的高大上的板子基本时钟频率非常高，板子上CPU和高速内存对电源、信号线有许多的要求，在实际投板前需要进行信号完整性（SI）、功率完整性（PI）的仿真，因此来学习一下下。学习资料是于博士的书籍《信号完整性揭秘》，还有配套的视频啥的，非常好用，简单开坑记录下。

Siwave是Ansys旗下的软件，专门用于SI和PI的仿真，之前用它家的HFSS非常多，这次也来尝尝鲜。软件的下载可以去老吴那边下载：Ansys EM 2025 R2 电磁仿真安装包已发布。

本文在1、PCB导入Siwave并设置叠层数据基础上设置电容模型，并且启动AC的交流阻抗仿真，观察结果。

1、设置电容模型

1.1 电容模型下载

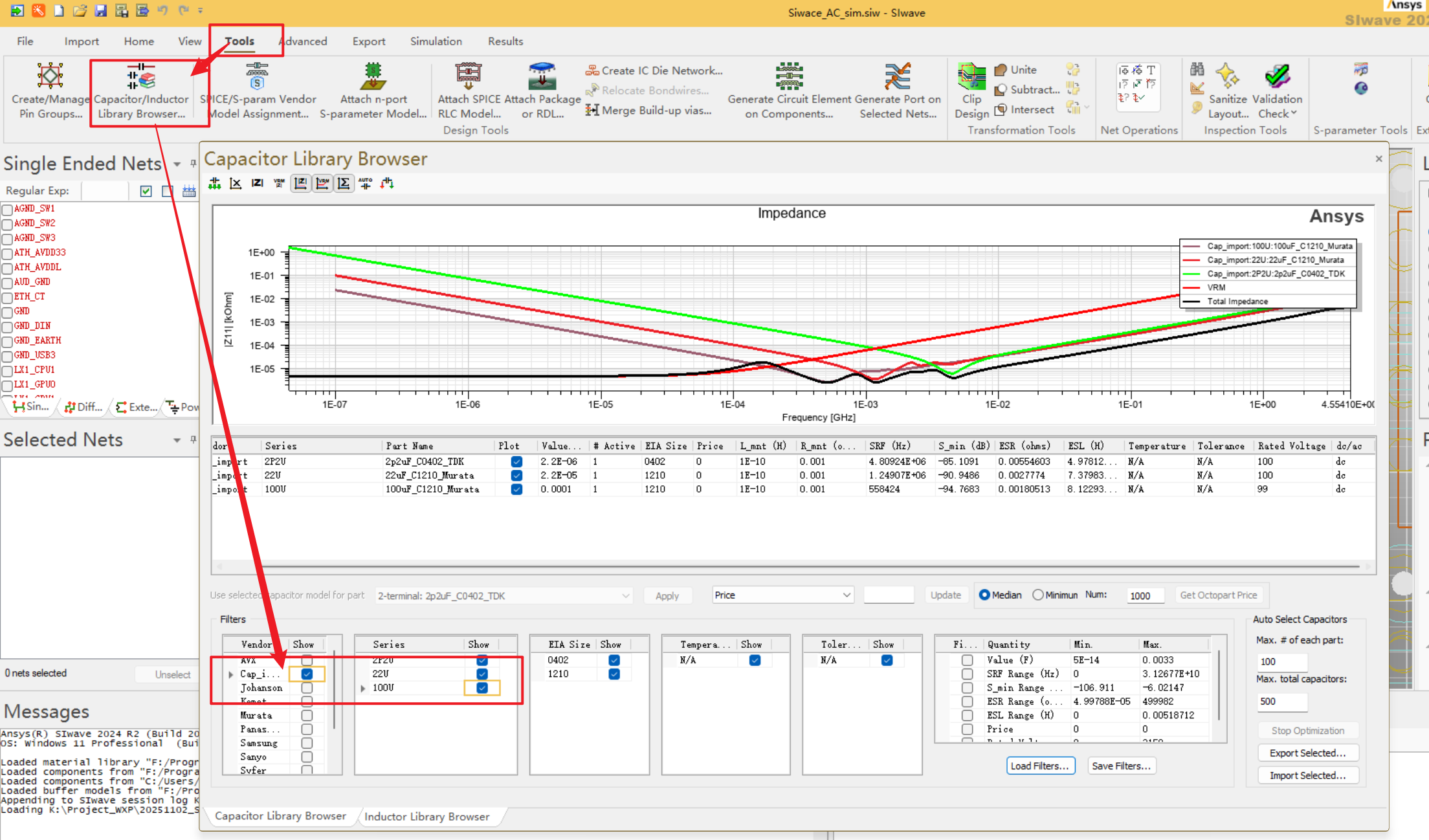

首先我们要具备电容模型，SIWave中已经预置了一些电容的模型，但是可能无法满足我们需求，我们先看看如何从官方下载电容模型：
在这里插入图片描述

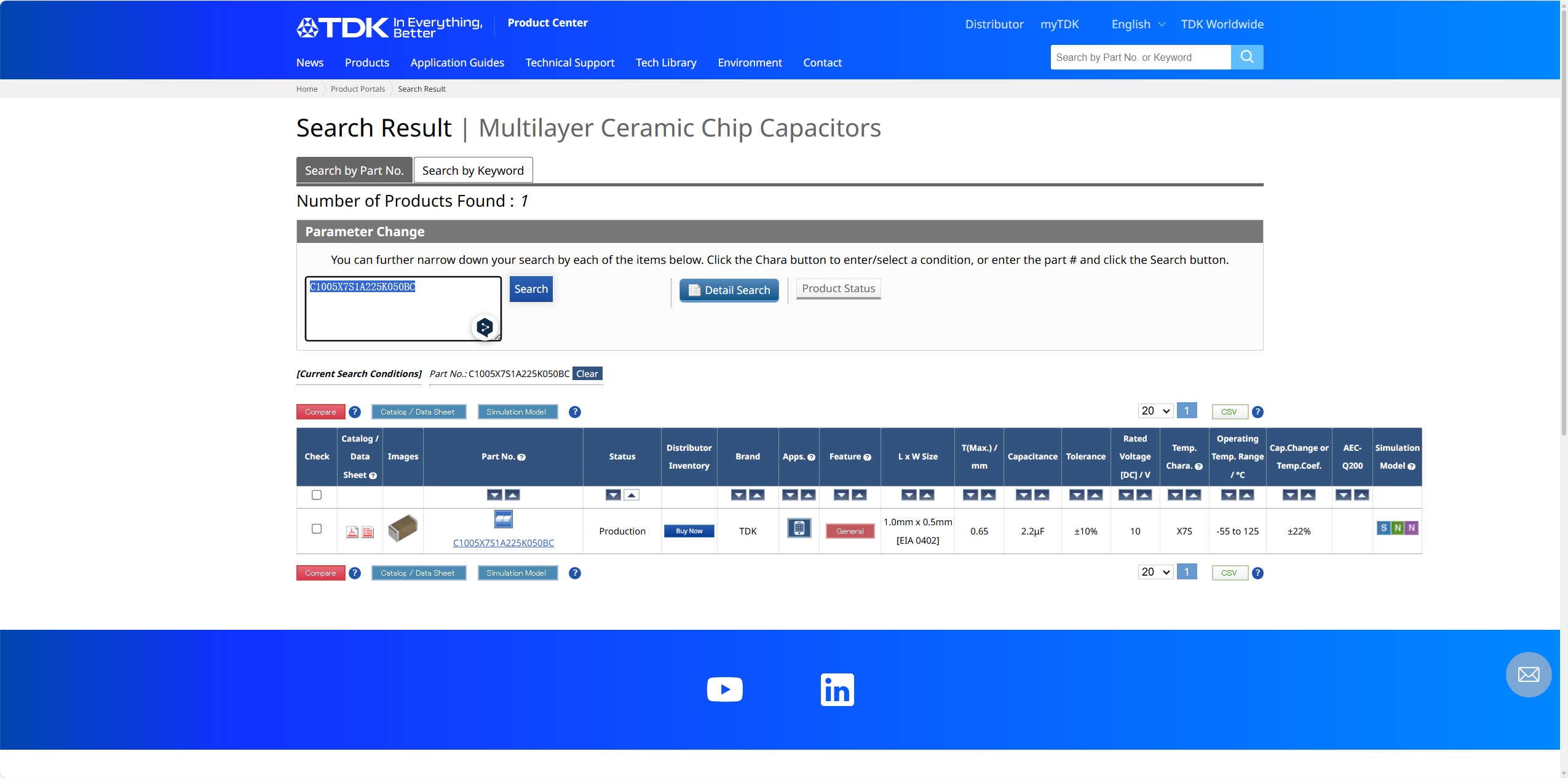

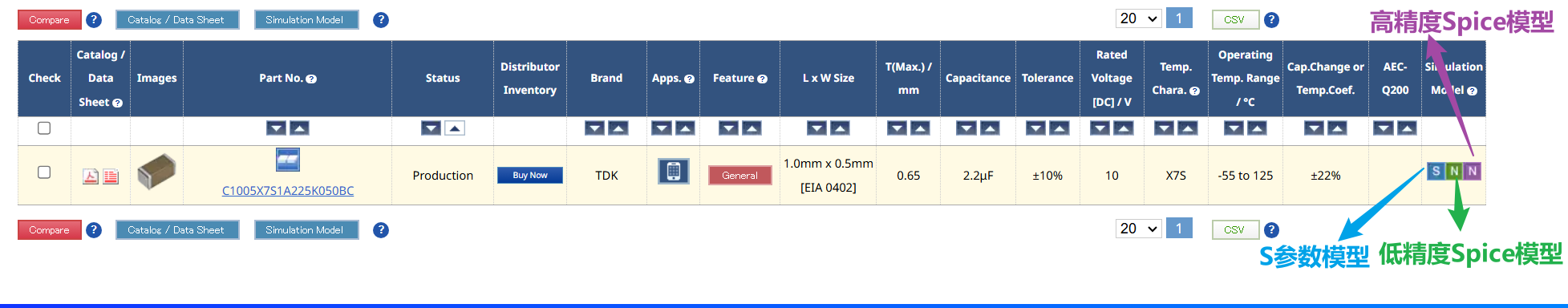

此处以TDK的2.2uF电容模型为例，首先访问官网：TDK Product Center，输入目标电容的编号，此处是C1005X7S1A225K050BC：
此处可以下载三种类型的模型，推荐使用S参数模型，这个是直接测量得到的。而Spice模型一般是基于S参数拟合得出的，是否精确是取决于拟合所使用的器件的格数。
在这里插入图片描述

1.2 导入电容模型

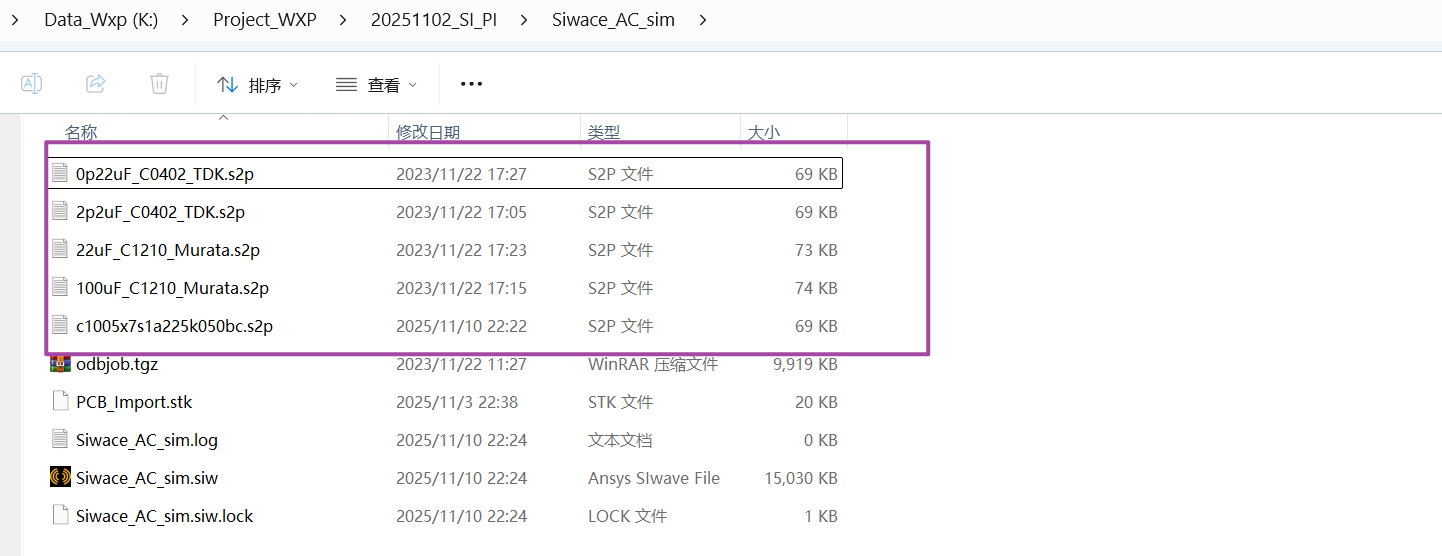

在工程目录，已经下载了一些电容的S参数文件，下面我们来把这些文件导入到Siwave中：
在这里插入图片描述

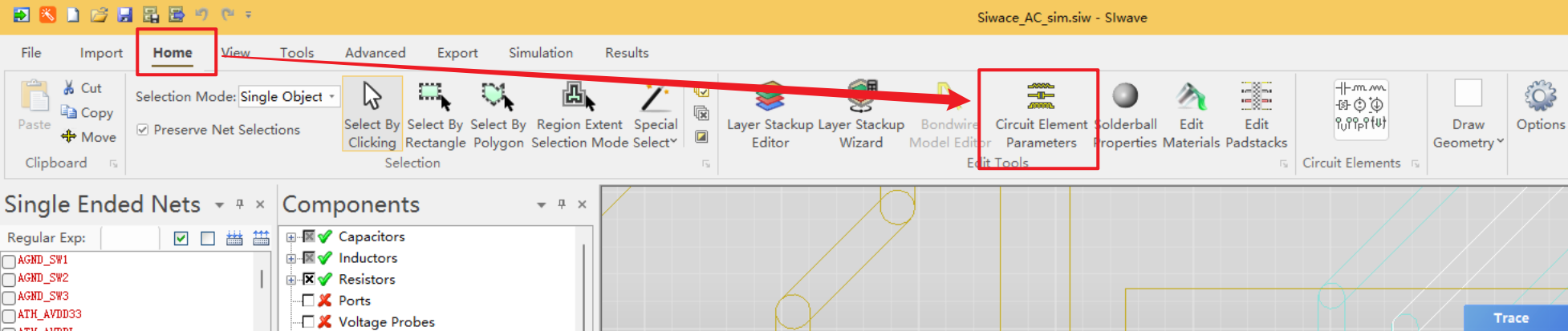

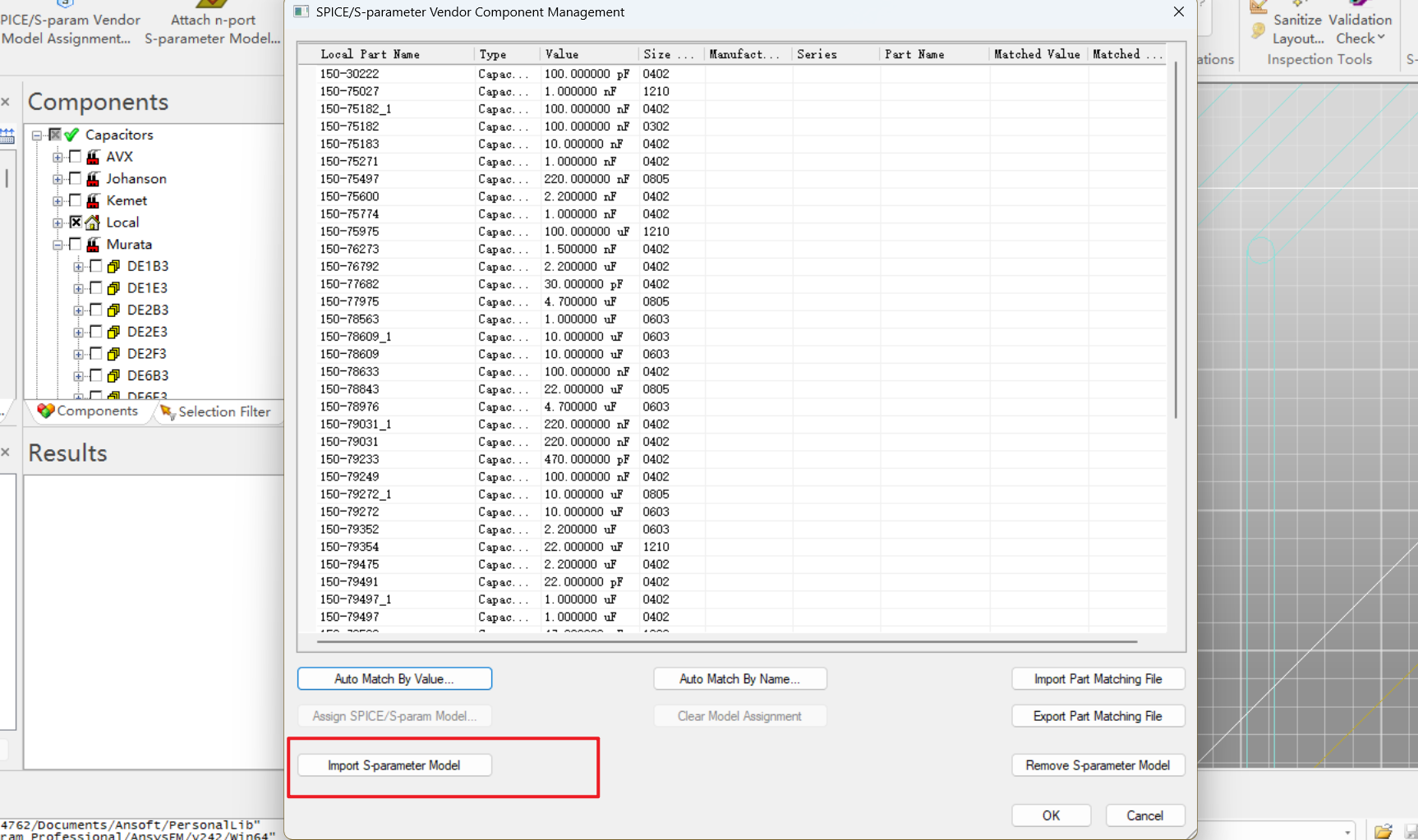

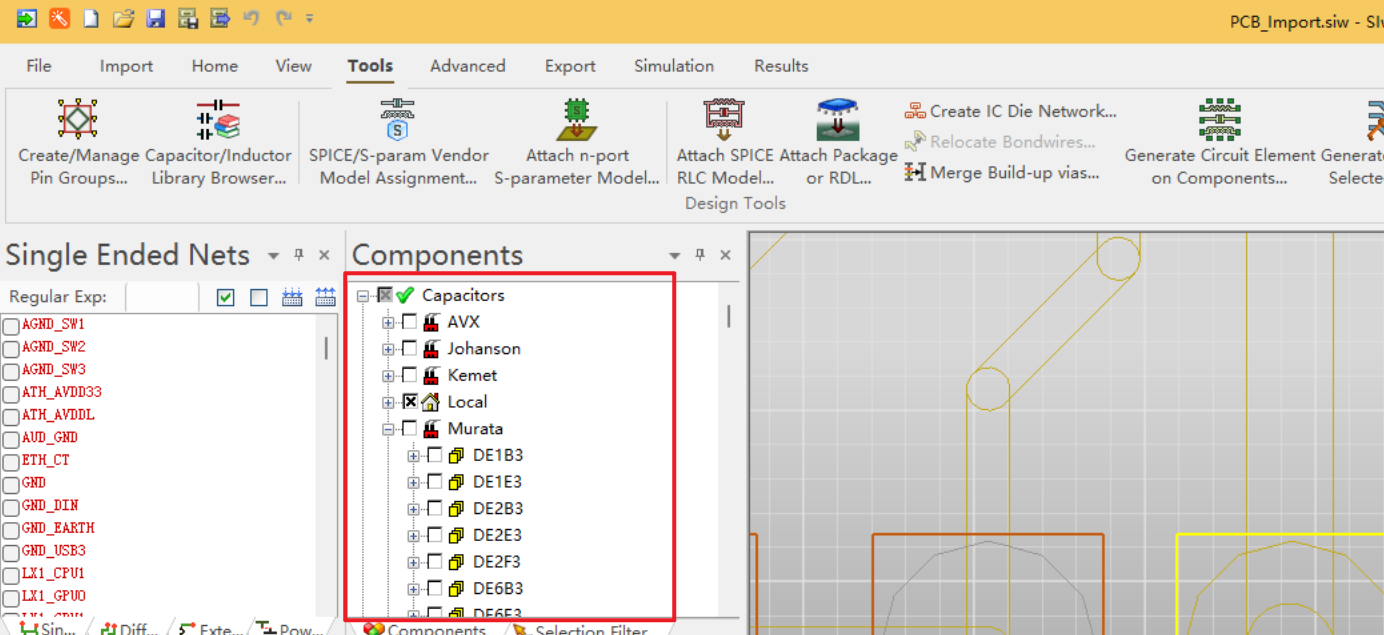

导入的按钮如下所示：
在弹出的界面点击如下按钮：

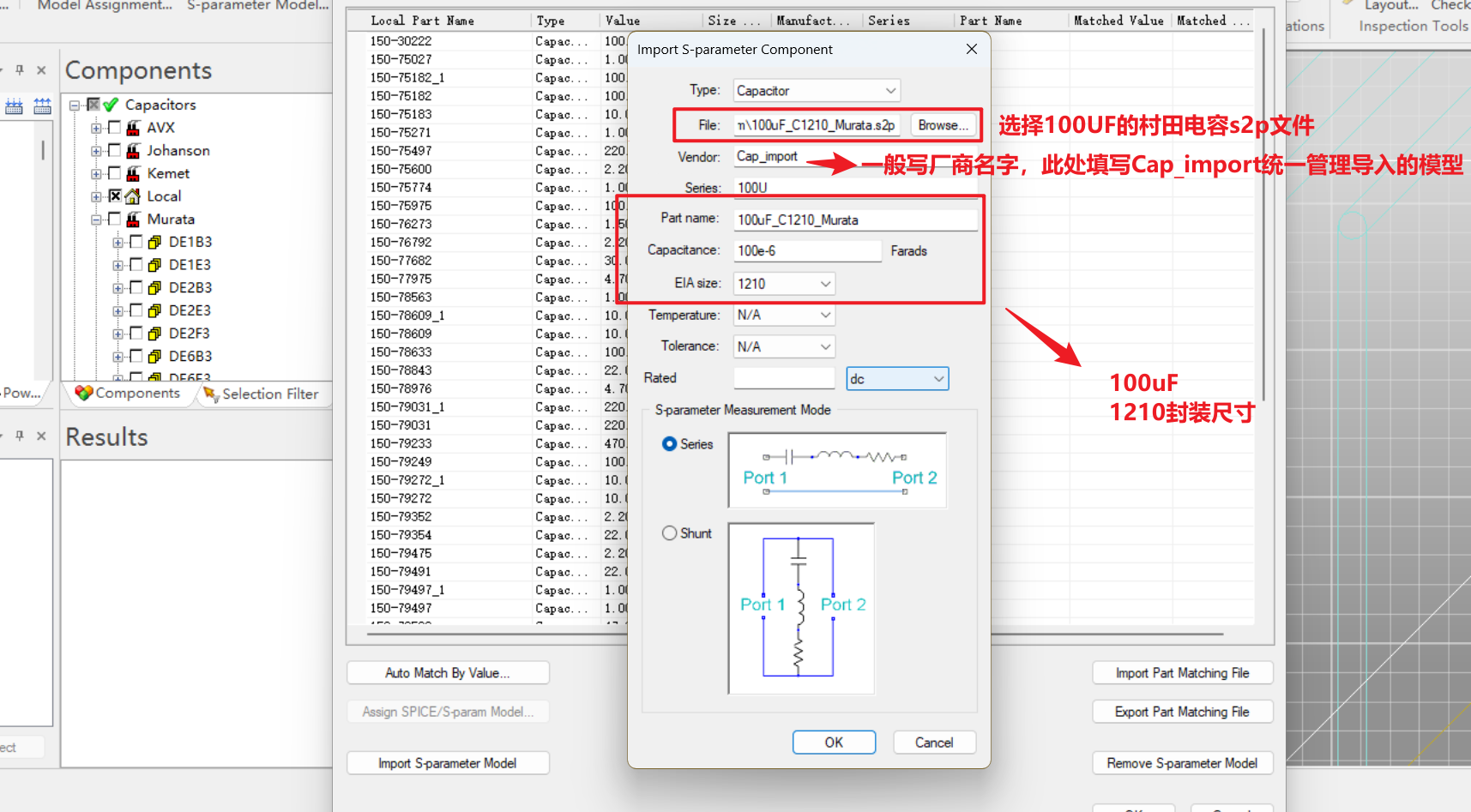

在界面导入电容并填写一些参数，其中Rated是写的电容的耐压值，可以参考器件手册填写，此处仿真不需要这个参数，可以写个100V（dc）：

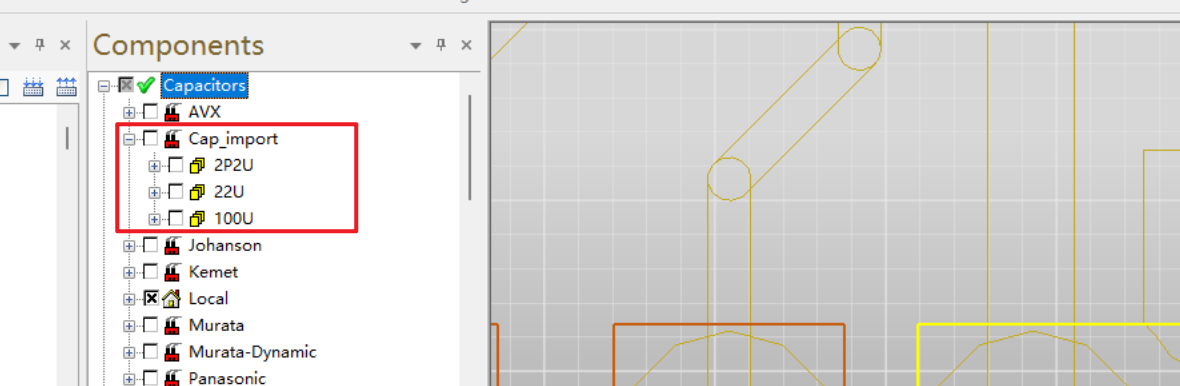

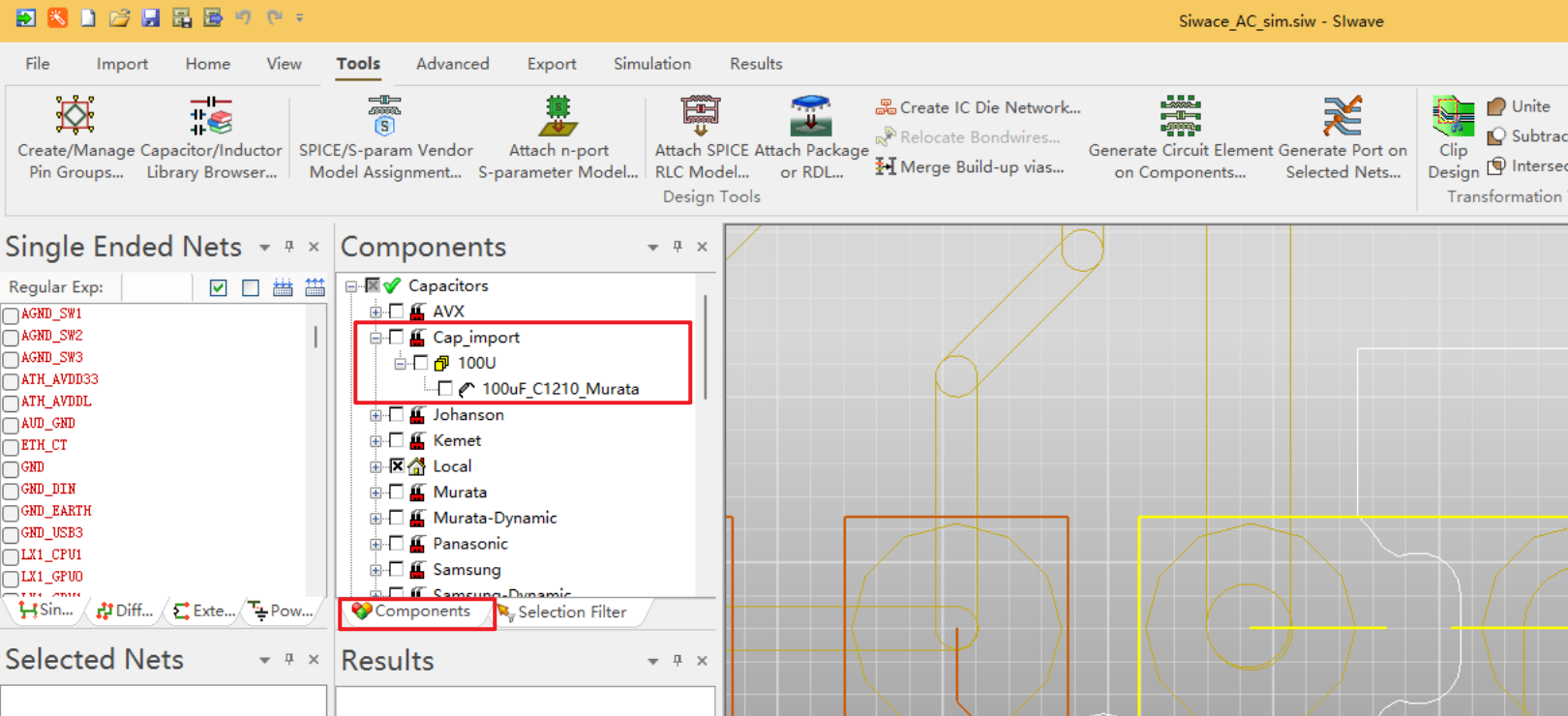

导入后会在器件管理窗口直接看到：
在这里插入图片描述
按照同样的步骤继续导入其余的电容模型：

1.3 赋予电容模型

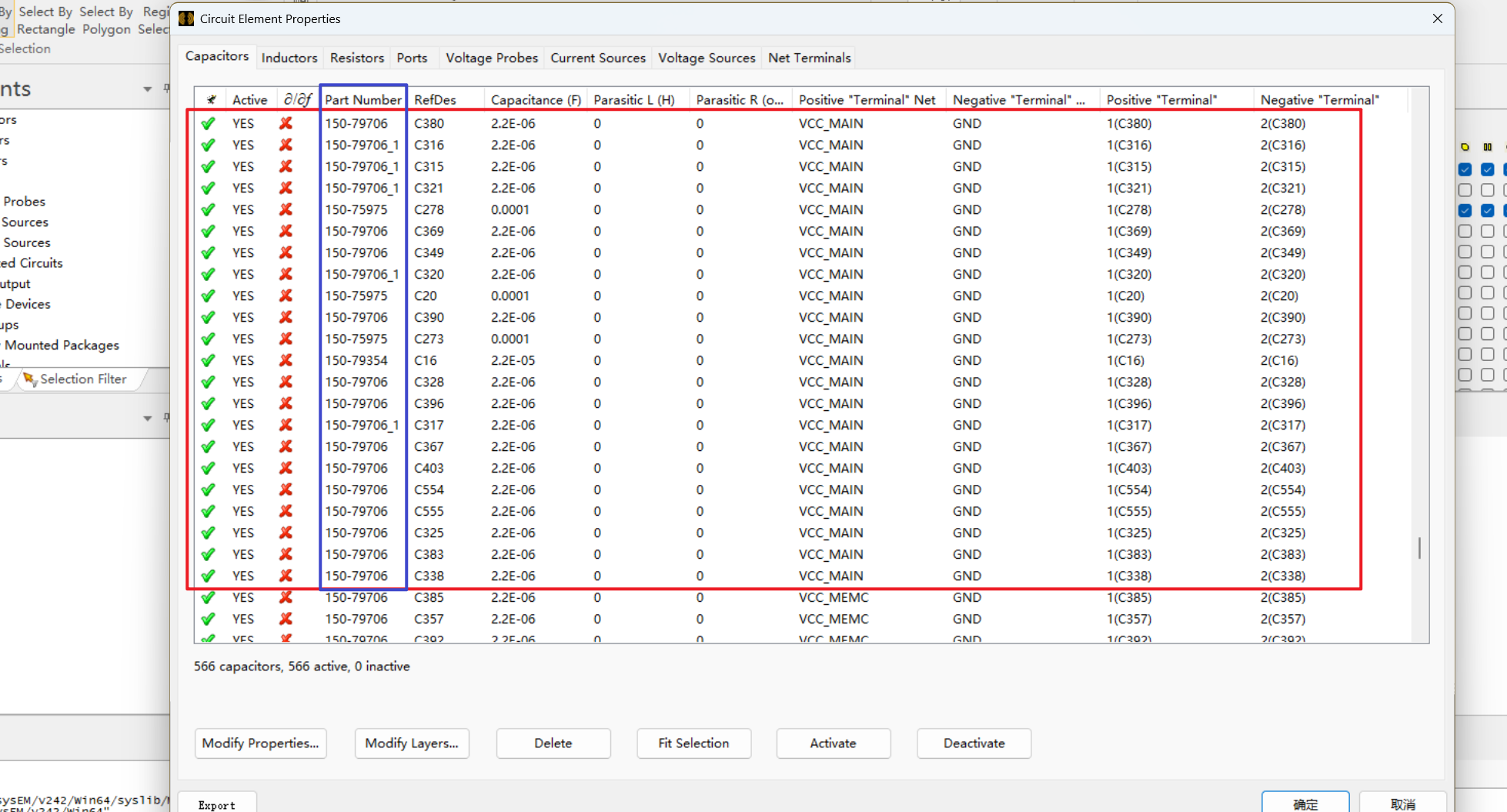

假定此处的目标是设置VCC_MAIN电源网格上的电容模型，先看看这个网络上的电容有哪些：
在这里插入图片描述
尤其注意其电容的part编号，主要有150-79706、150-79706_1、150-75975、150-79354这几个：

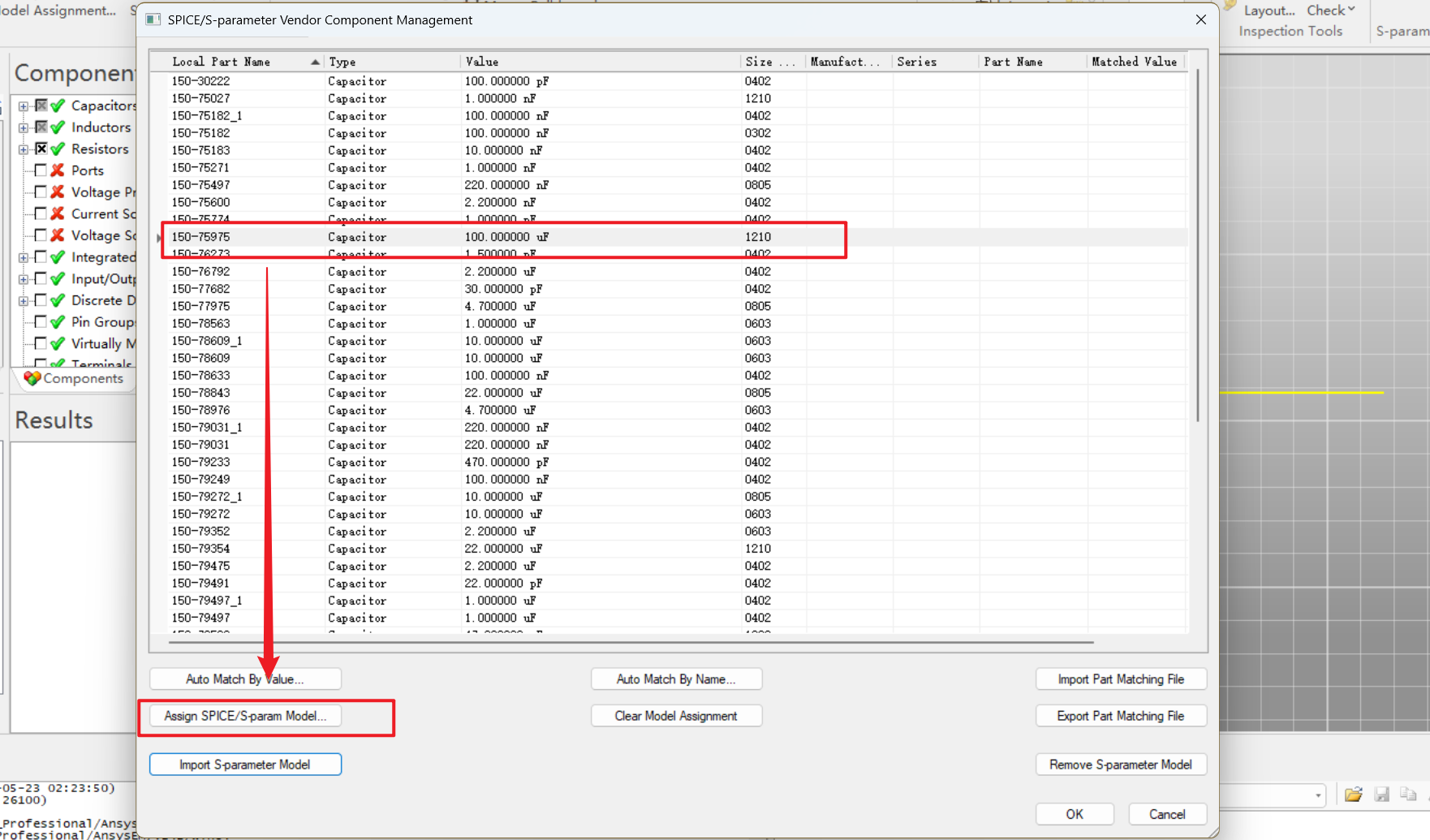

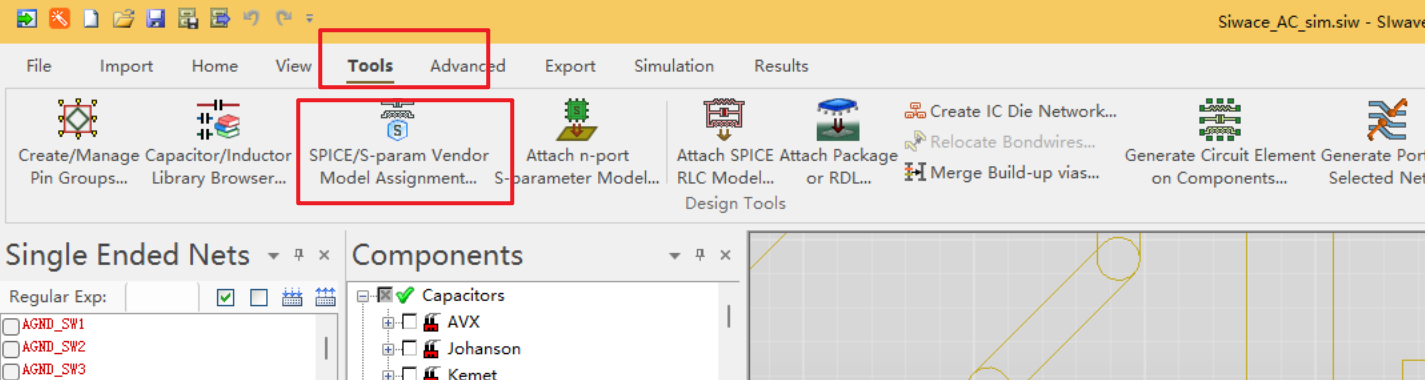

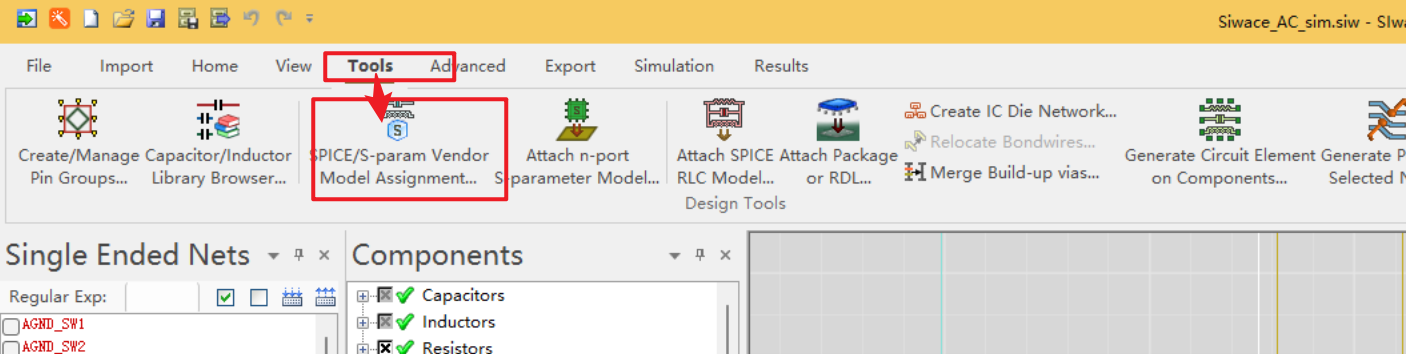

下面开始附加模型，以100uF的150-75975为例：

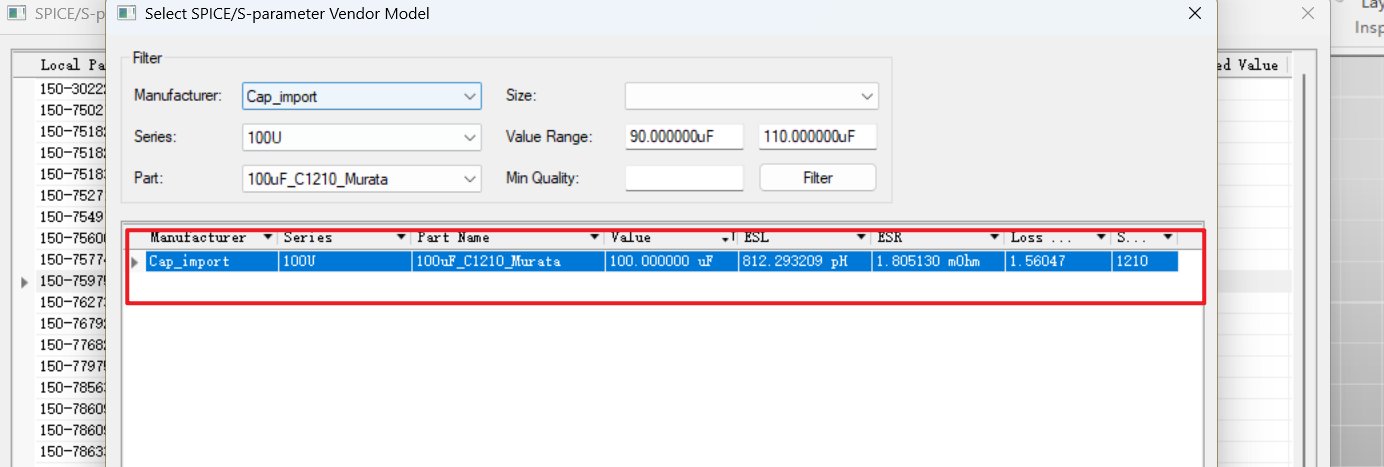

选择 1.2 导入电容模型中导入的模型：

导入后如下所示：

按照同样的步骤，将150-79354、150-79706、150-79706_1也赋上：
在这里插入图片描述

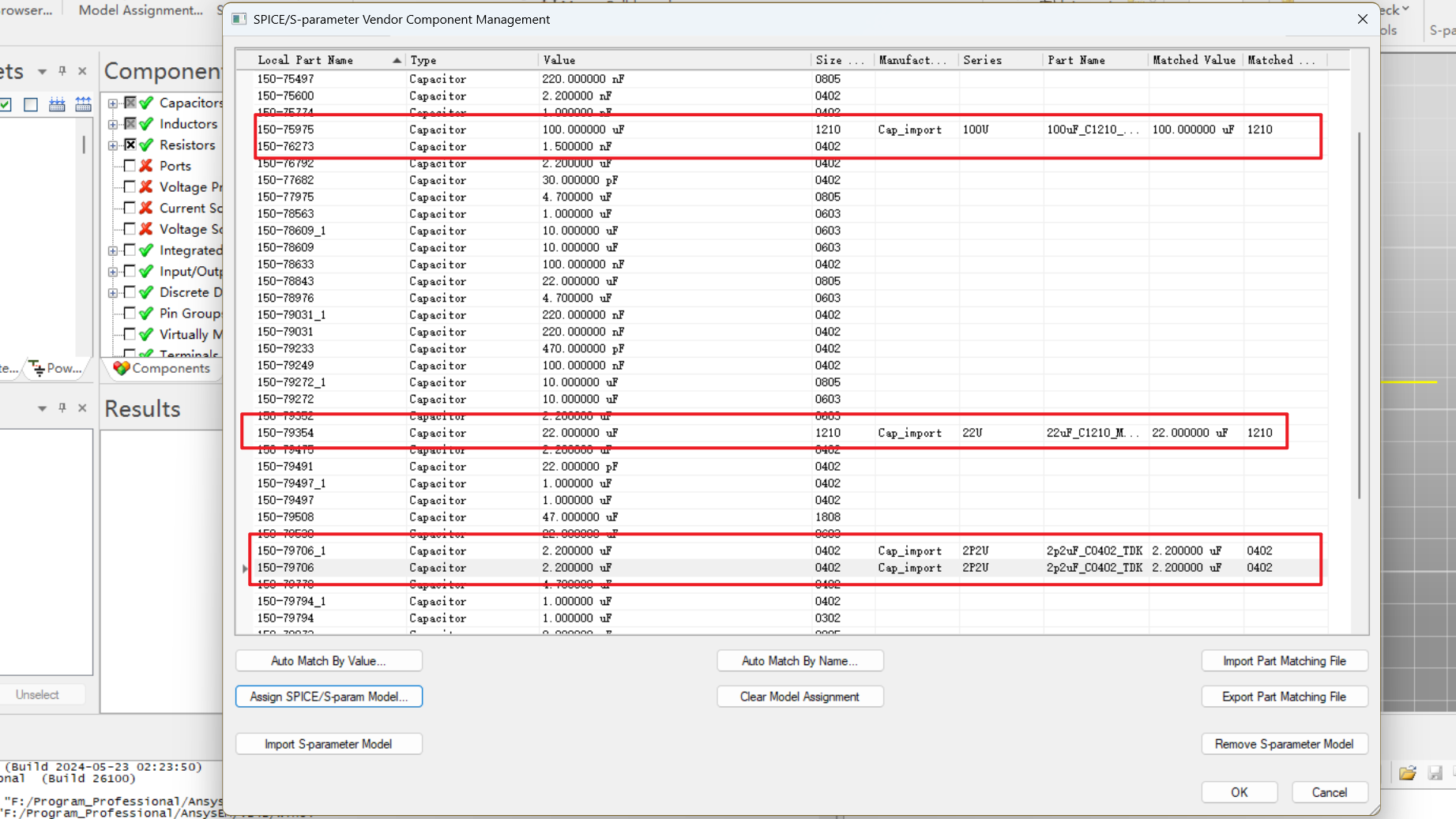

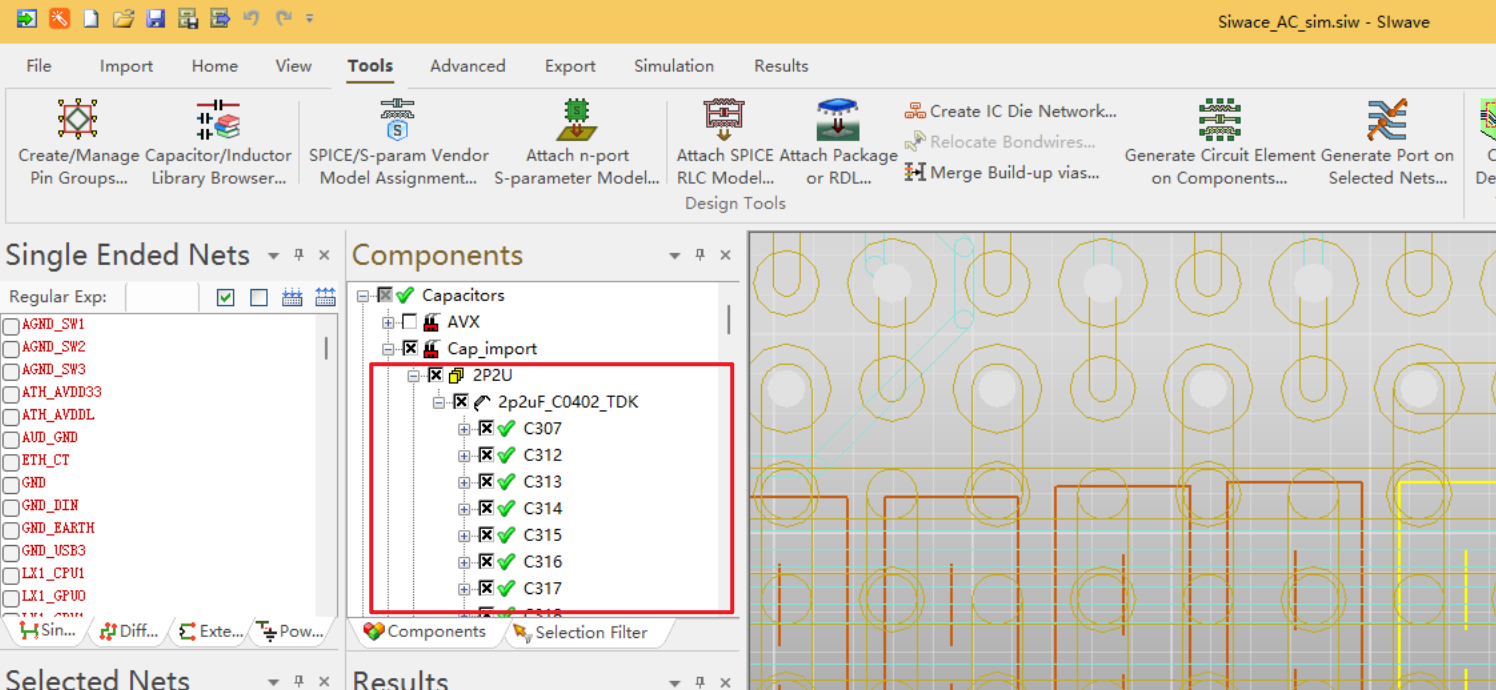

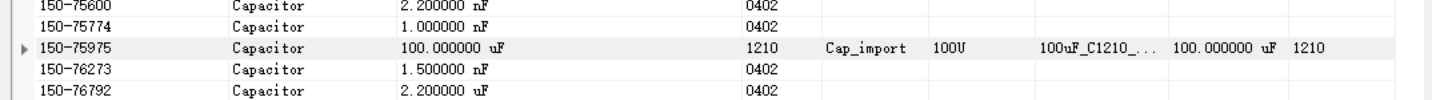

此时，这些赋值的电容模型已经到了指定的型号和系列下面：
在这里插入图片描述
此时，在电容模型管理窗口也可以快速查看导入模型的阻抗特性：

2、AC开路阻抗仿真

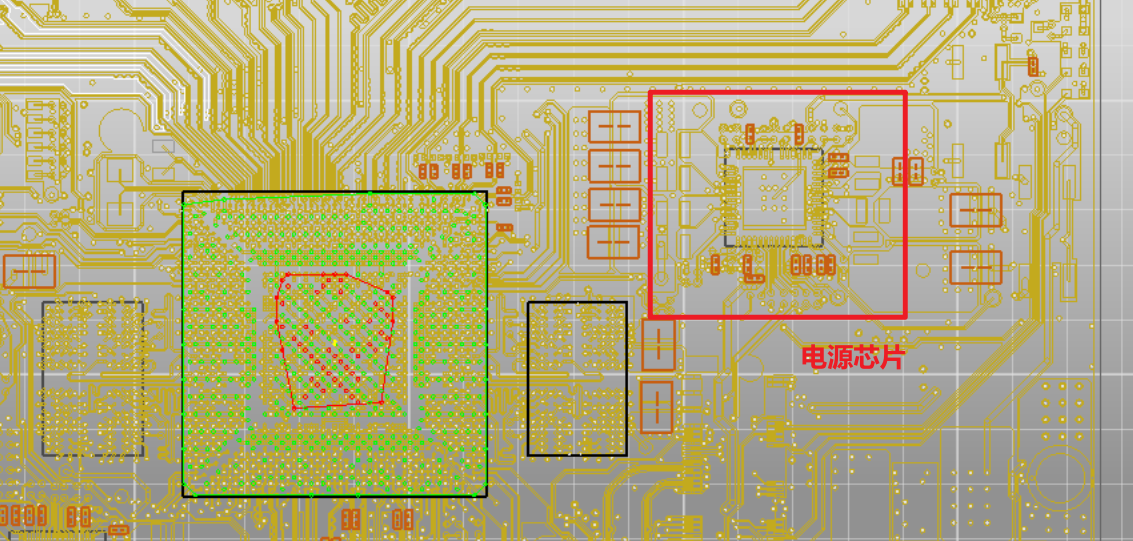

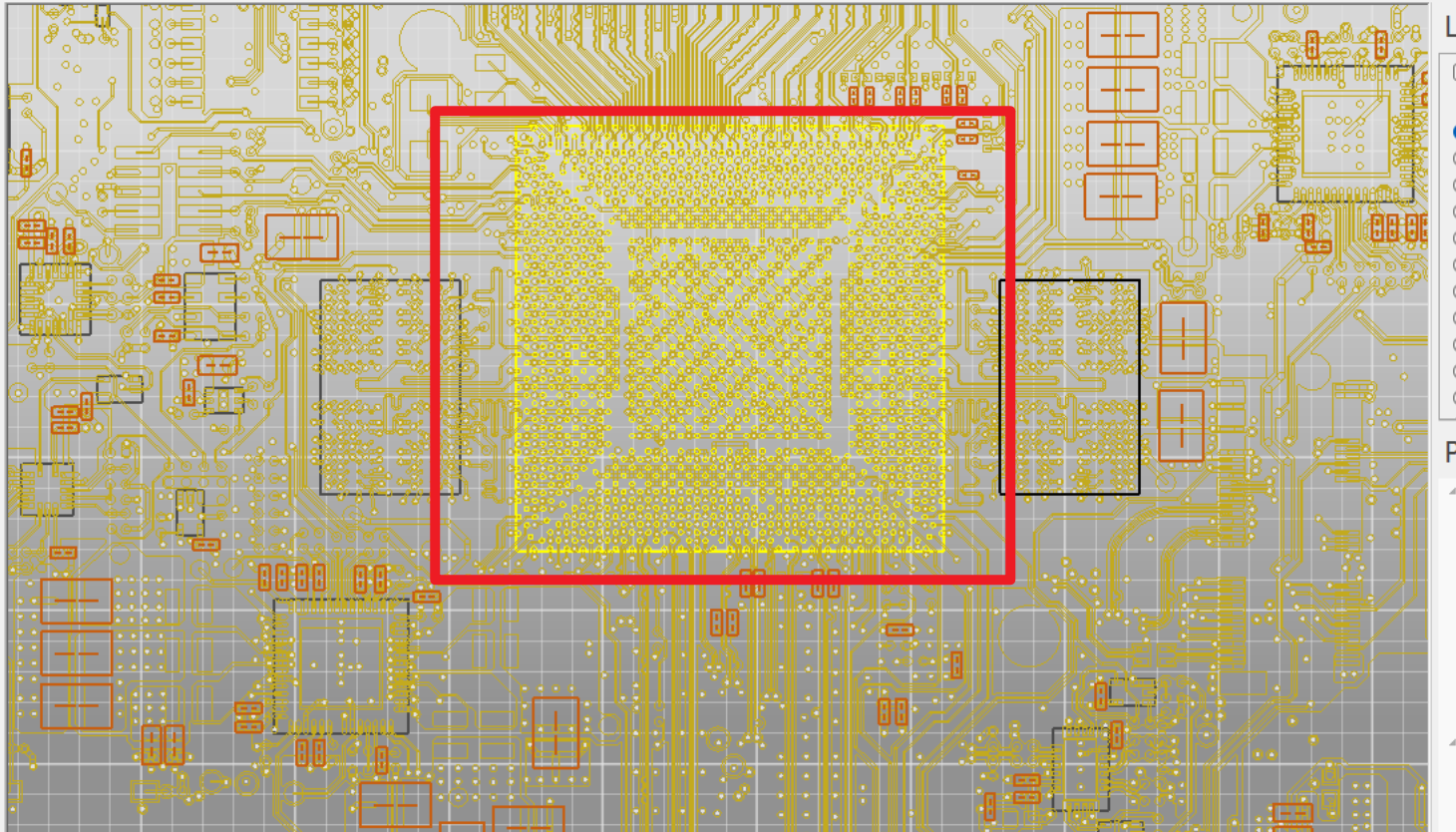

此处的仿真对象是红色框框里面的大芯片，仿真的电源网络是VCC_MAIN，我们上面已经将这个网络上的电容赋模型了：
在这里插入图片描述

2.1、设置端口的组

AC仿真实际上是在提取电源网络的SYZ参数矩阵，因此需要将芯片的要仿真的电源网络和地网络打包。

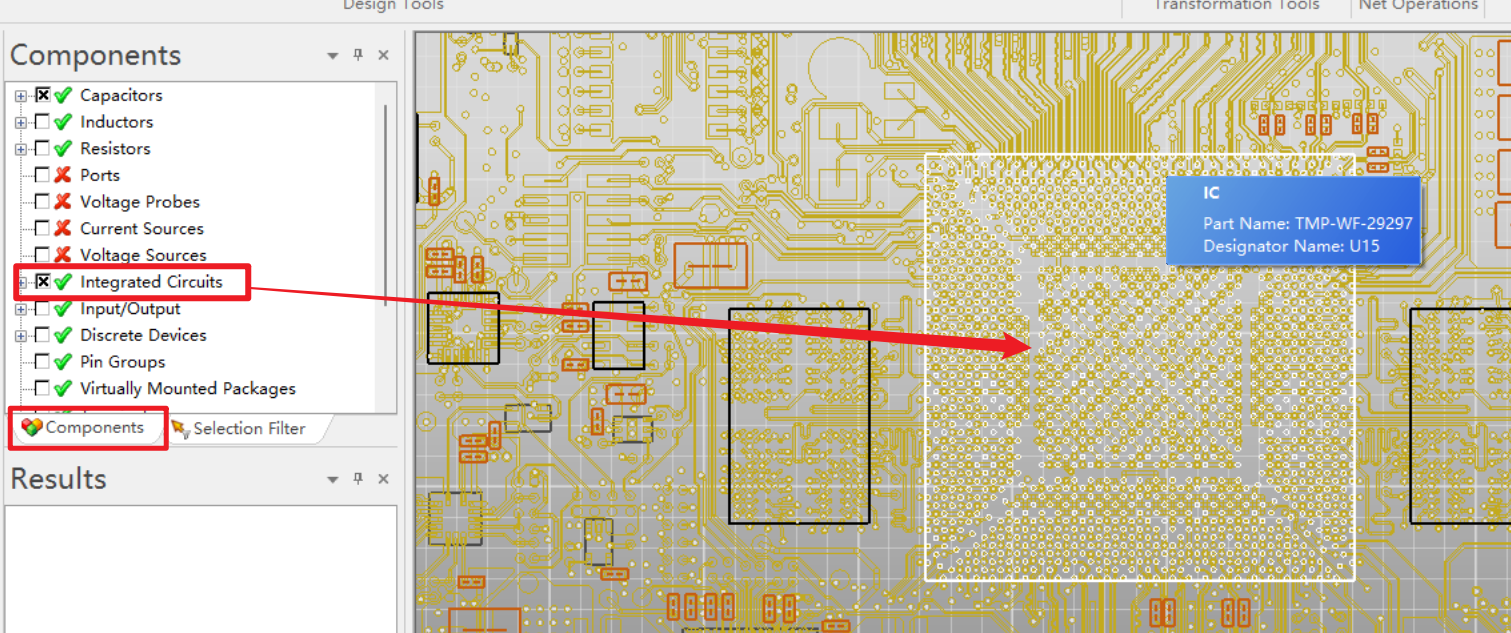

首先要在器件视图打开集成电路的选择按钮，否则选不上器件：
在这里插入图片描述

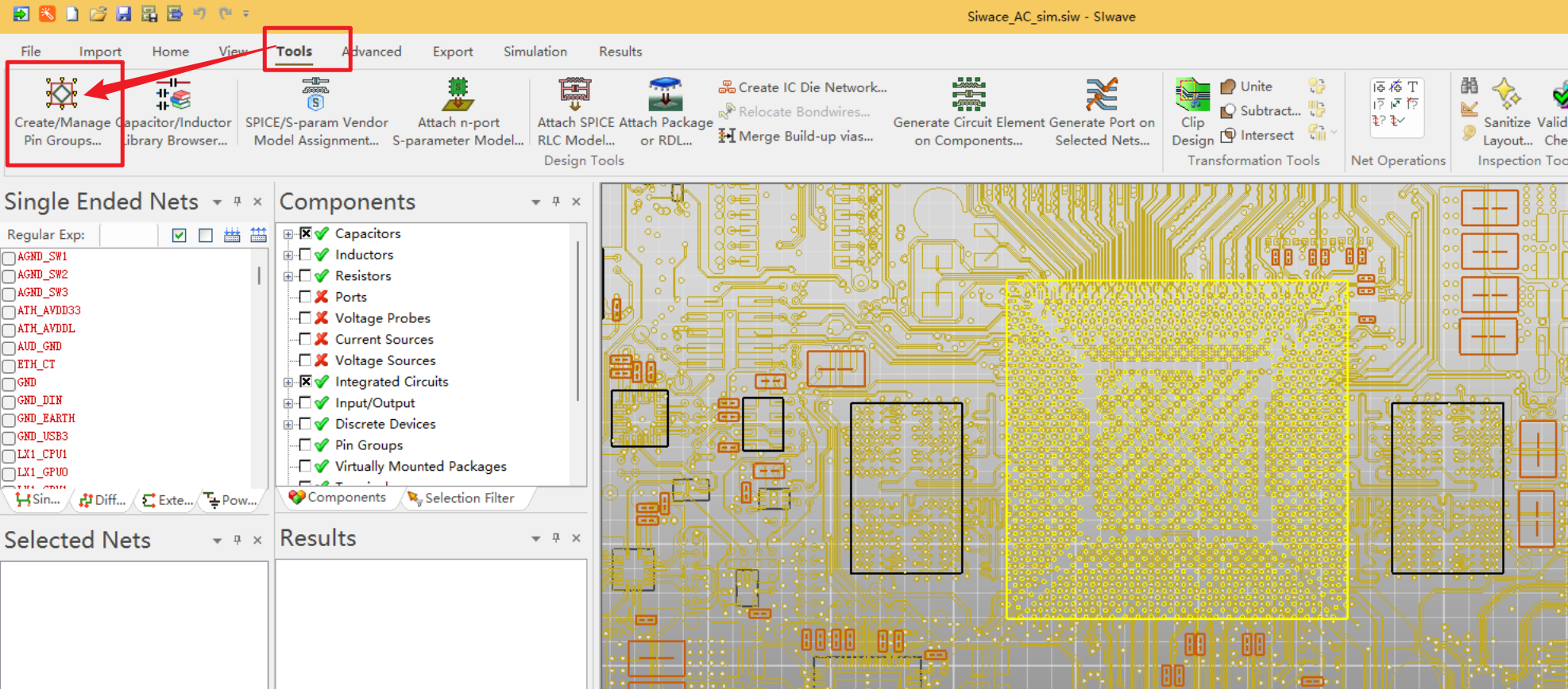

在芯片高亮的情况下选择创建Pin组：

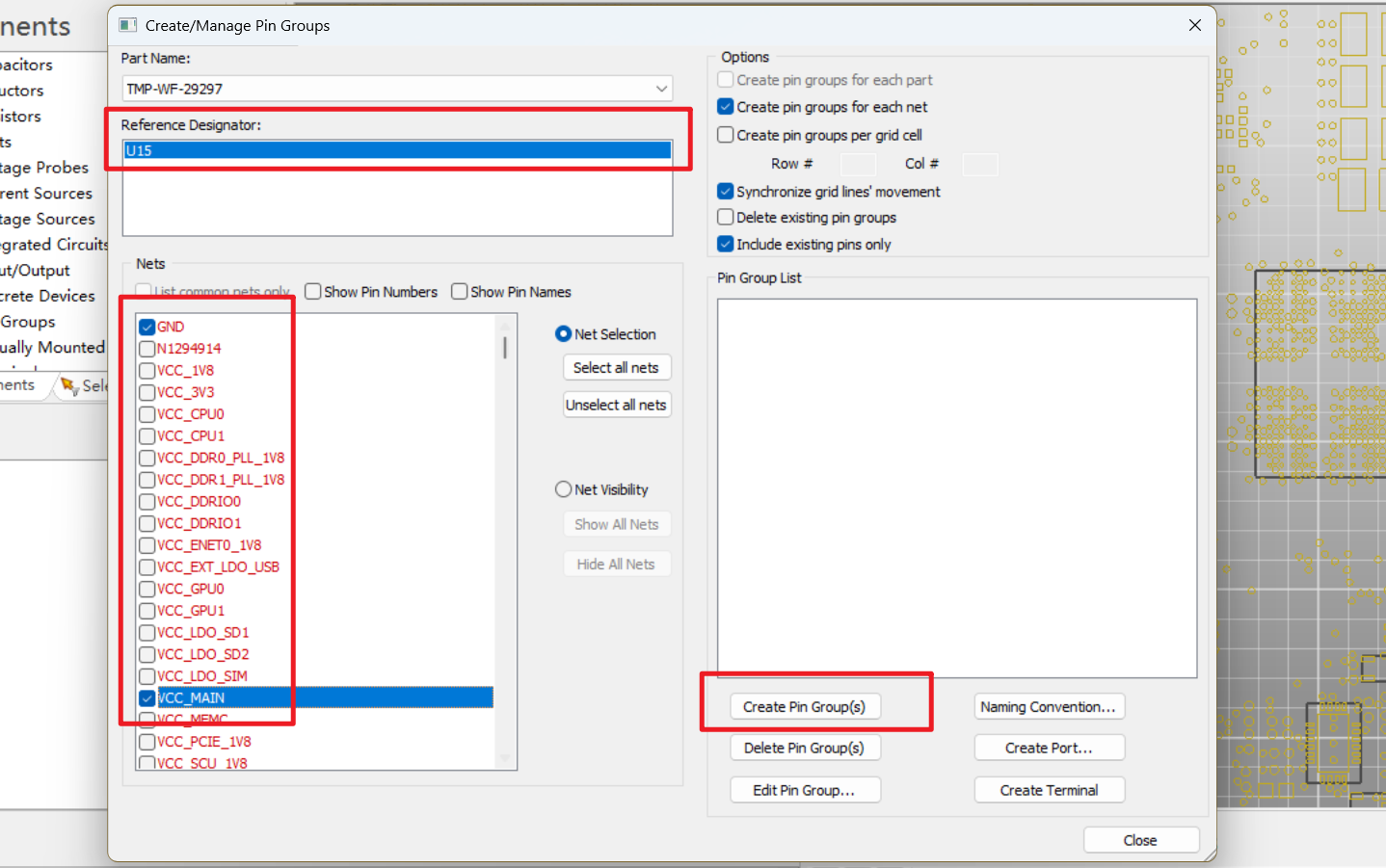

由于创建时已经选择了器件，此时在其引脚网络中选择GND和VCC_MAIN网络并点击创建Pin Group即可：

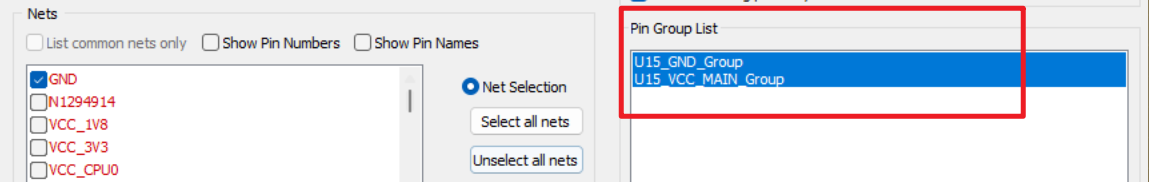

点击创建后会发现所需网络自动添加到了右侧：

端口组设置完成后，下一步设置提取参数的端口，在选中芯片的情况下单击如下按钮：
在这里插入图片描述

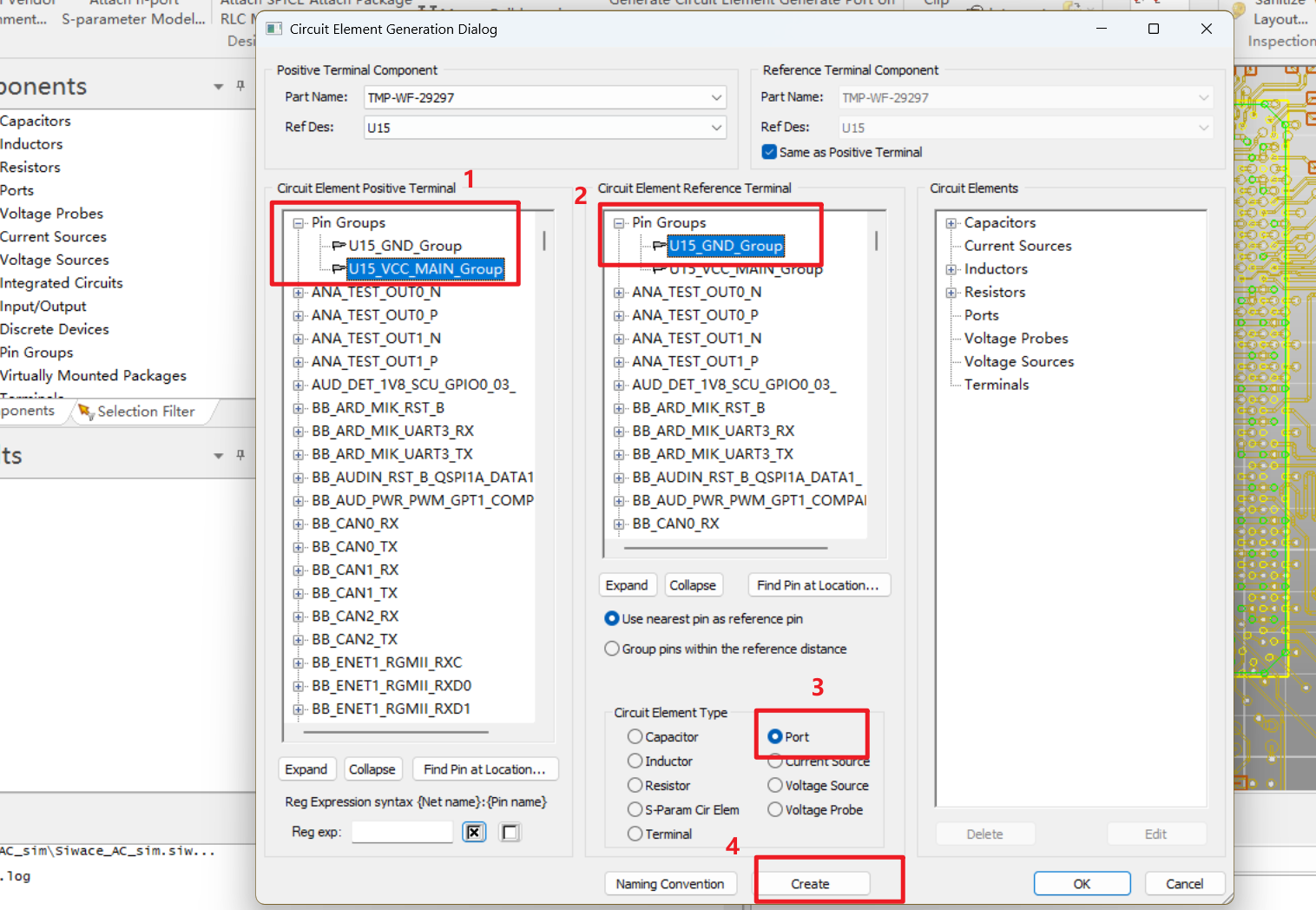

一定要选中芯片再点按钮，点击后设置正负端子，然后点击Create：

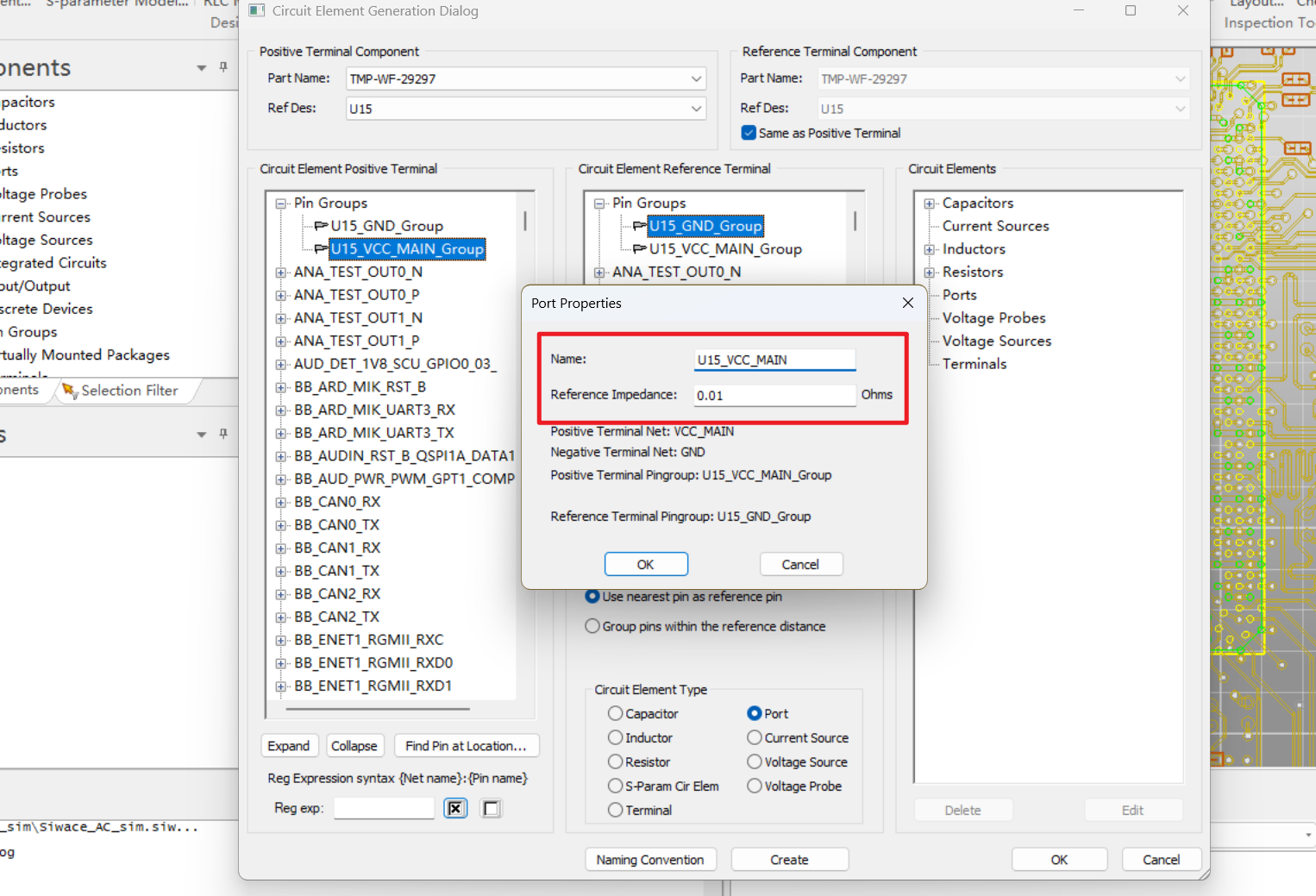

此处设置参考阻抗为0.01Ohm，这个阻抗要和电源阻抗在同一量级，因为FEM仿真是从S参数转换为Z参数的，参考阻抗50Ohm会导致误差放大：
在这里插入图片描述

2.2、仿真设置

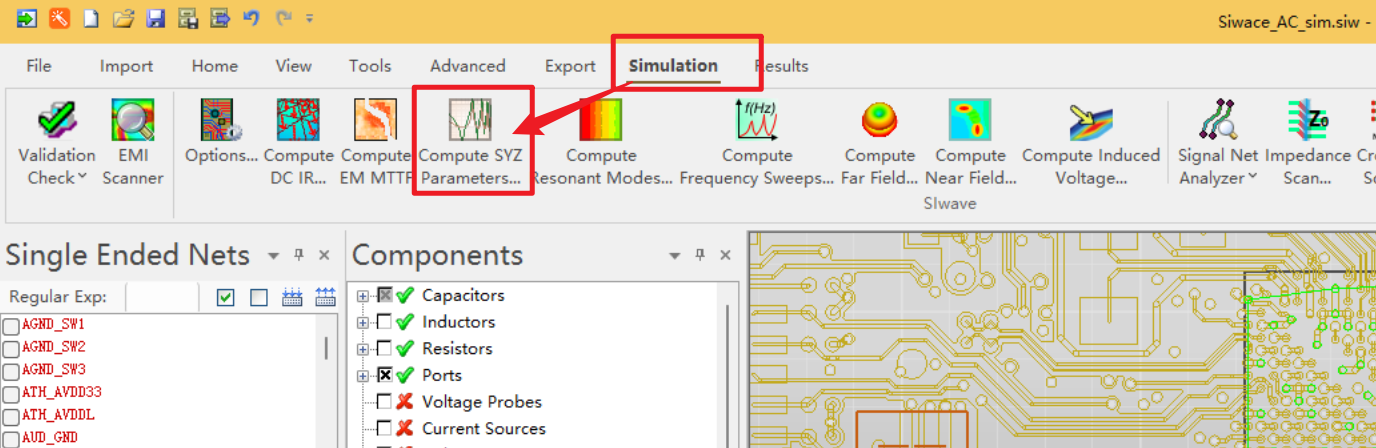

在Simulation菜单栏下选择Compute SYZ参数：
在这里插入图片描述

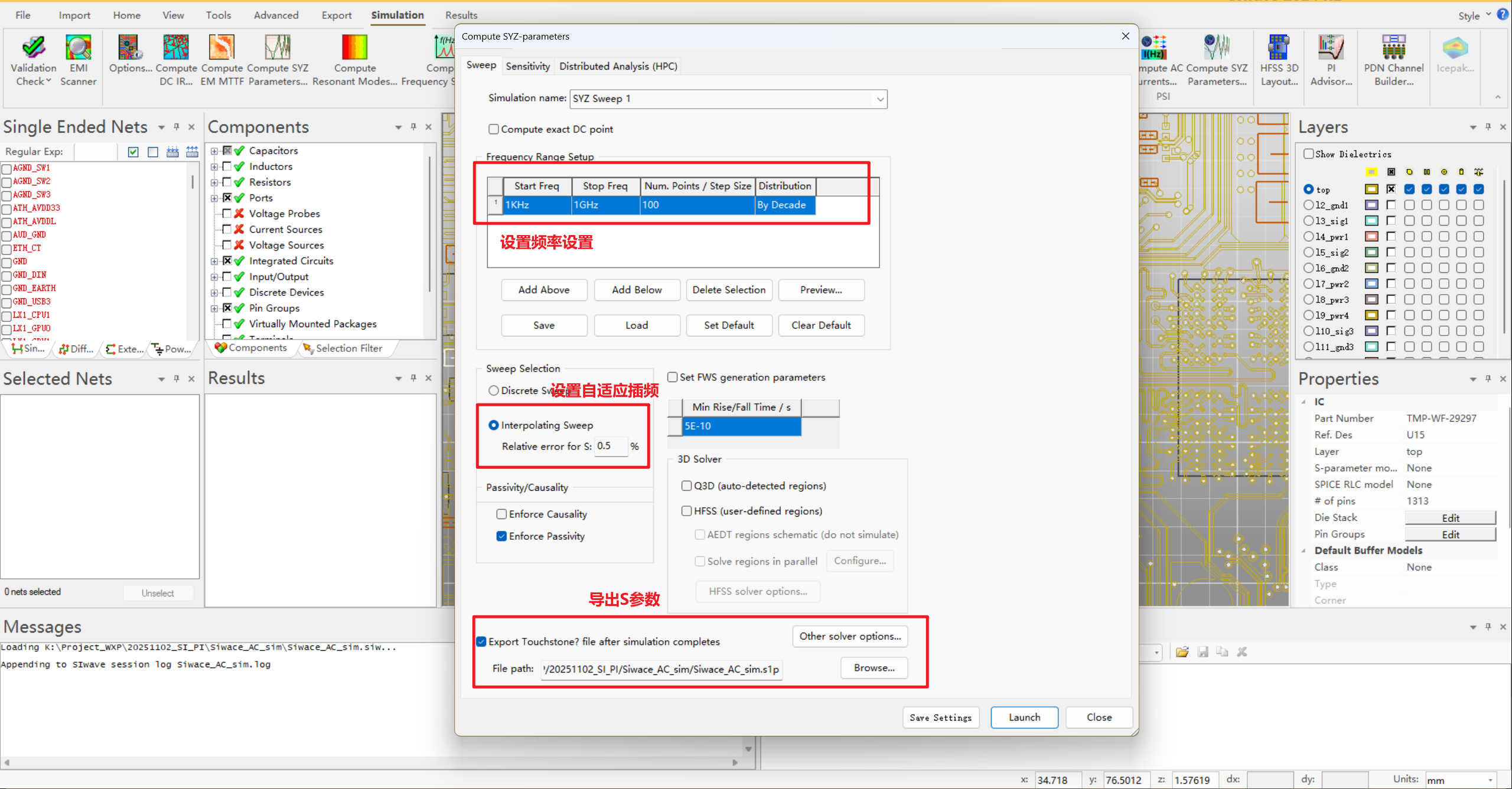

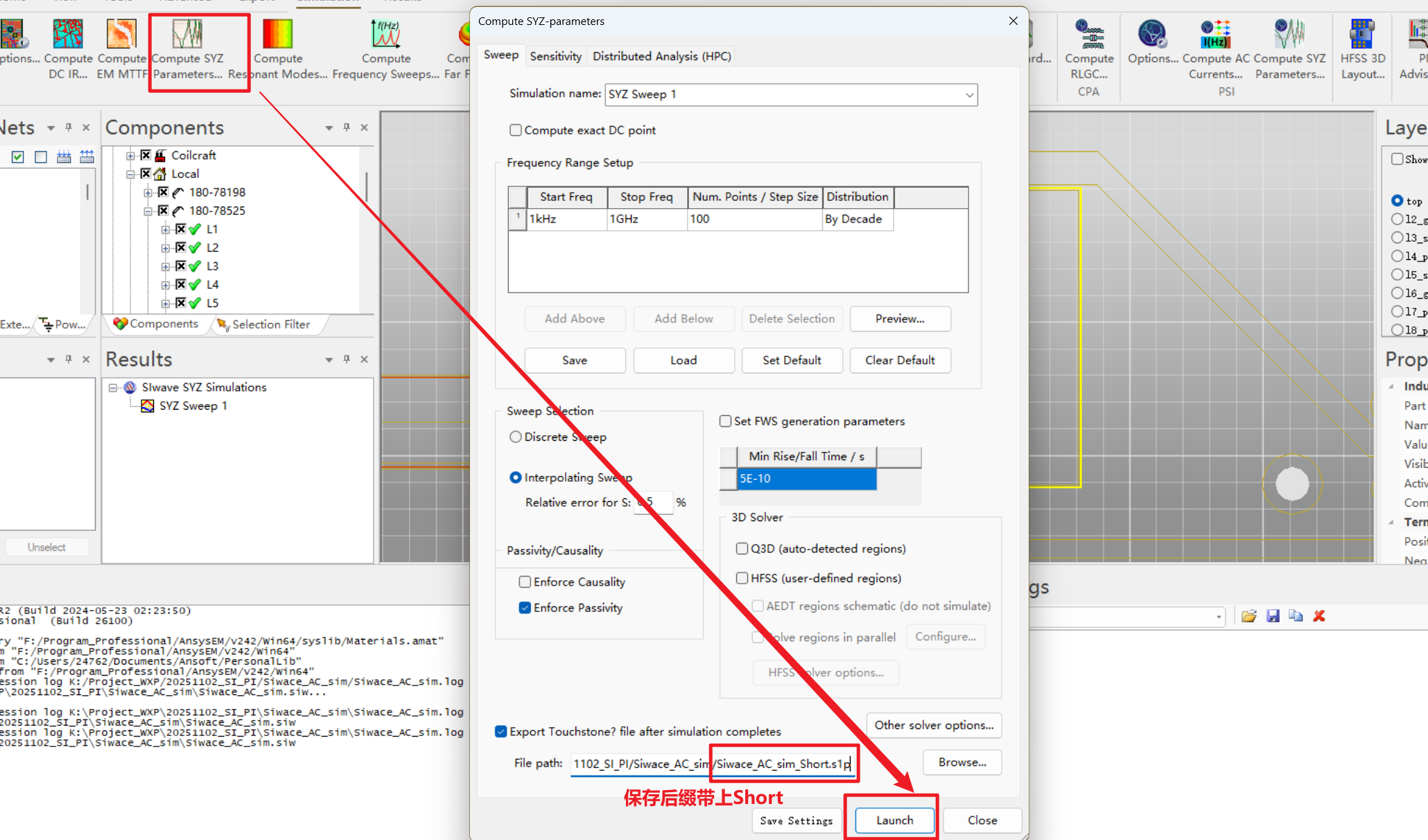

需要修改的地方如下：

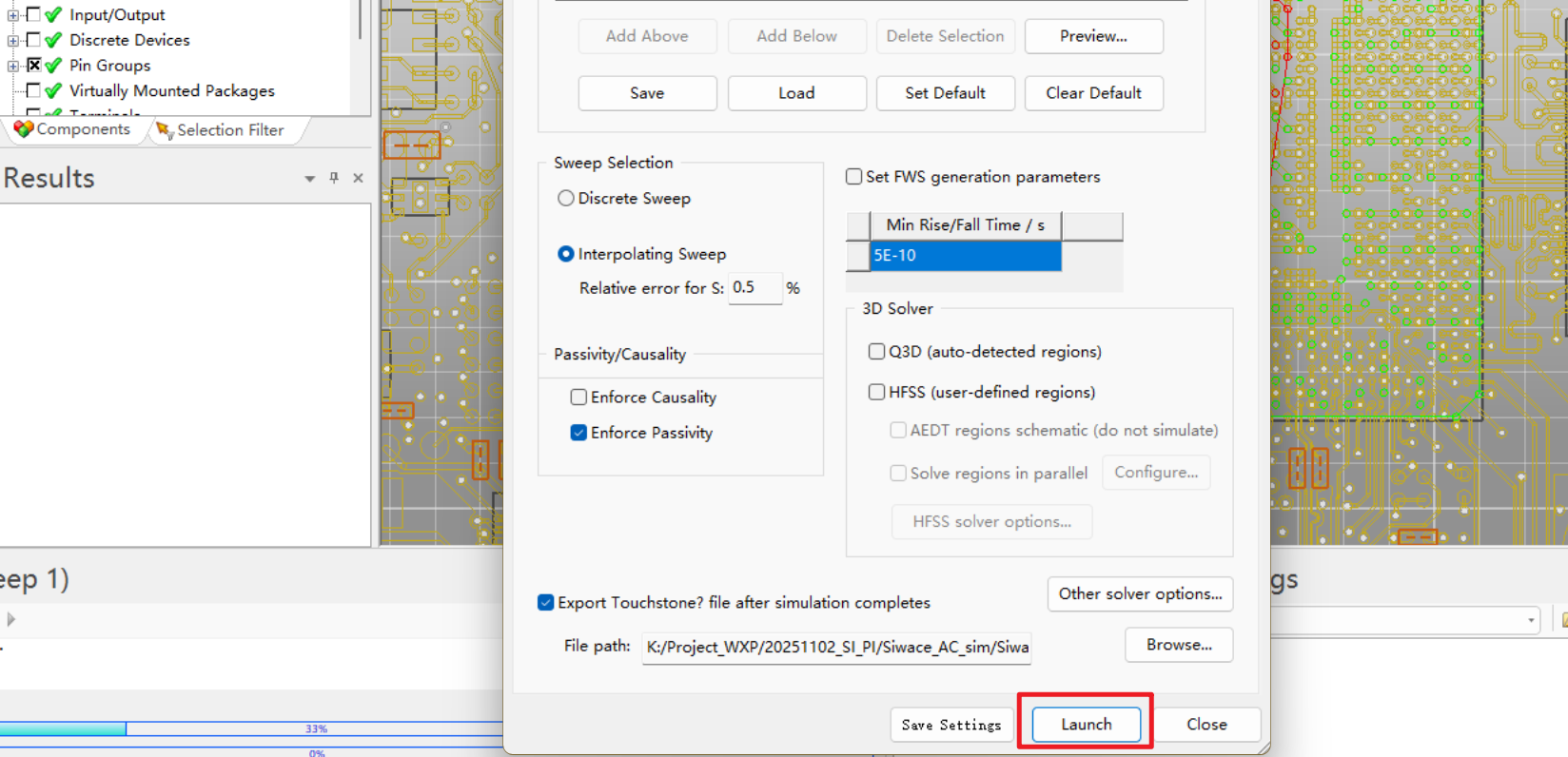

设置完成后点击Launch：

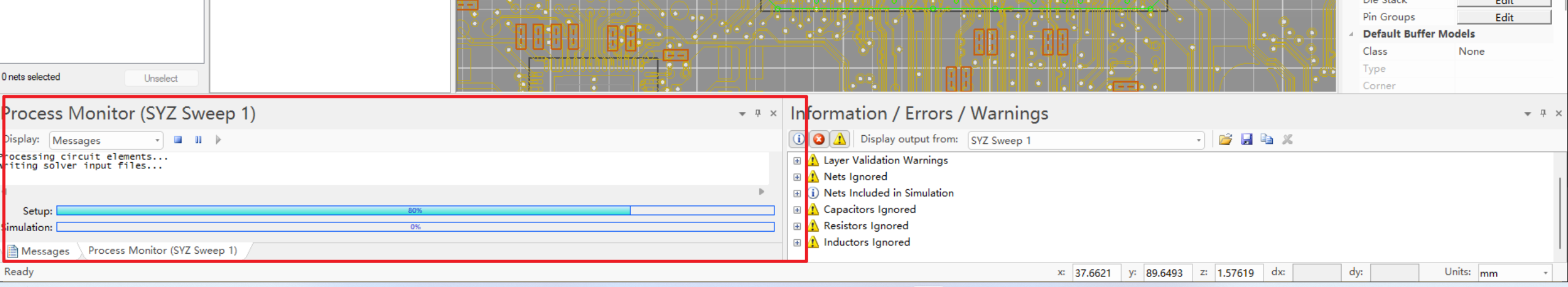

此时会弹出进度条：

2.3、仿真结果查看

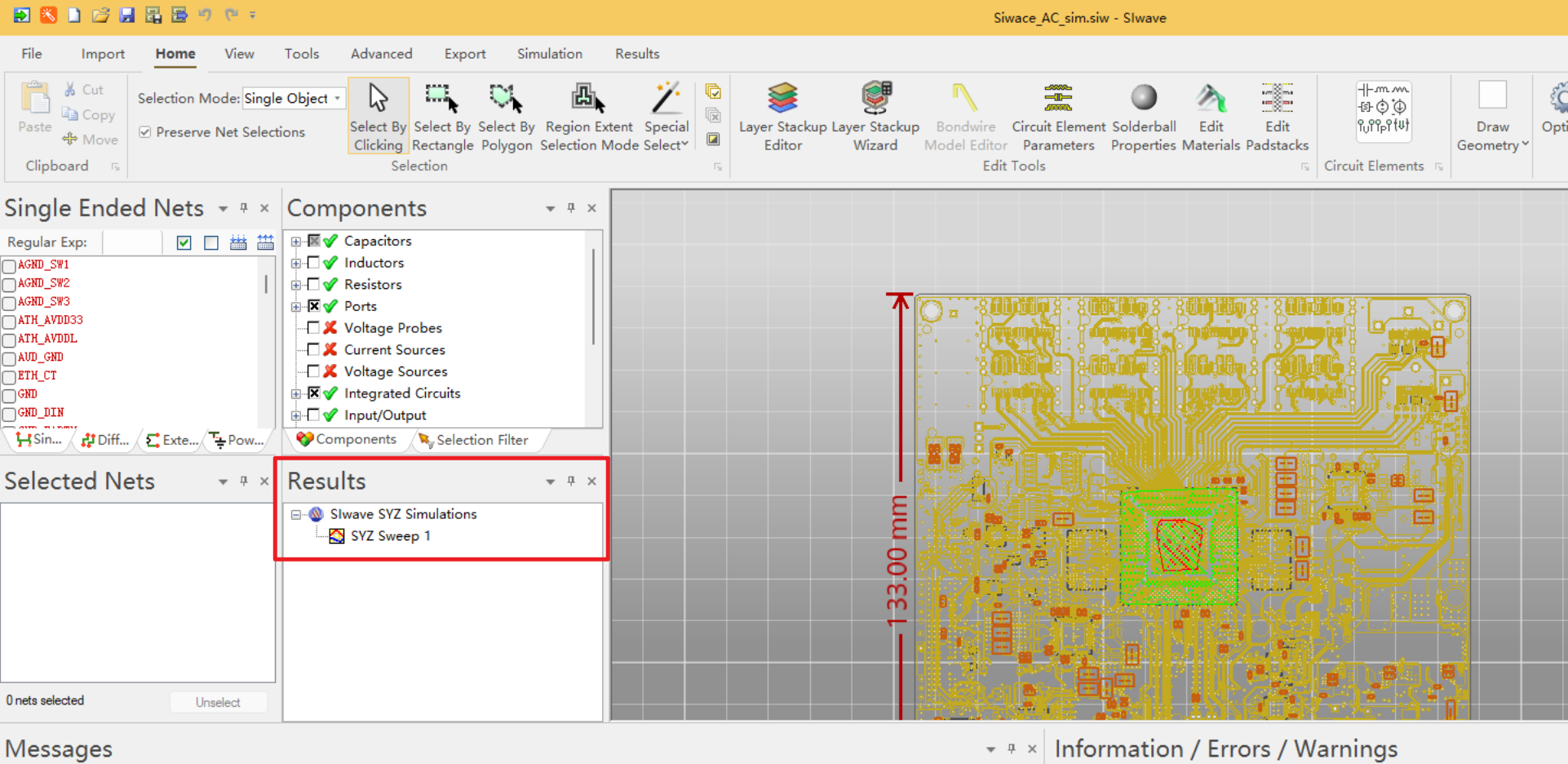

仿真结束后会出现结果：
在这里插入图片描述

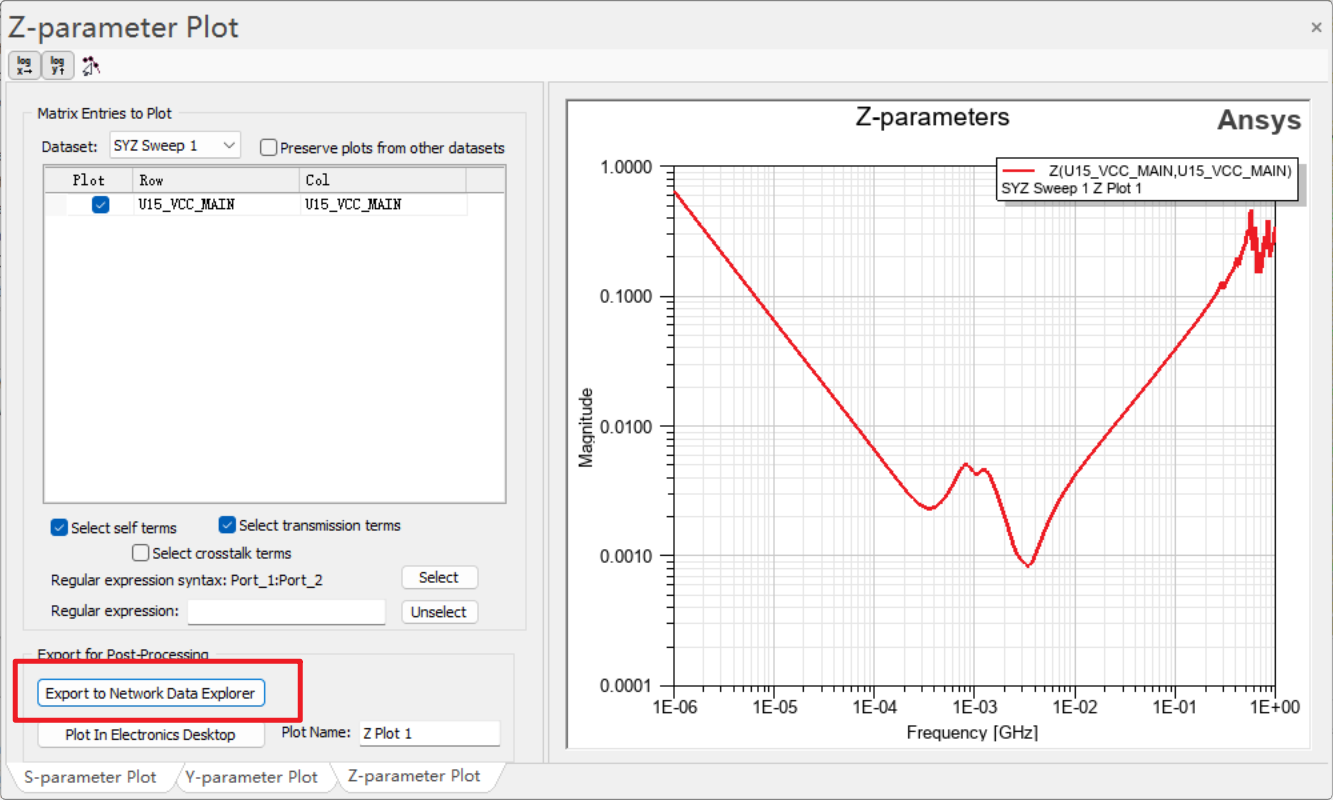

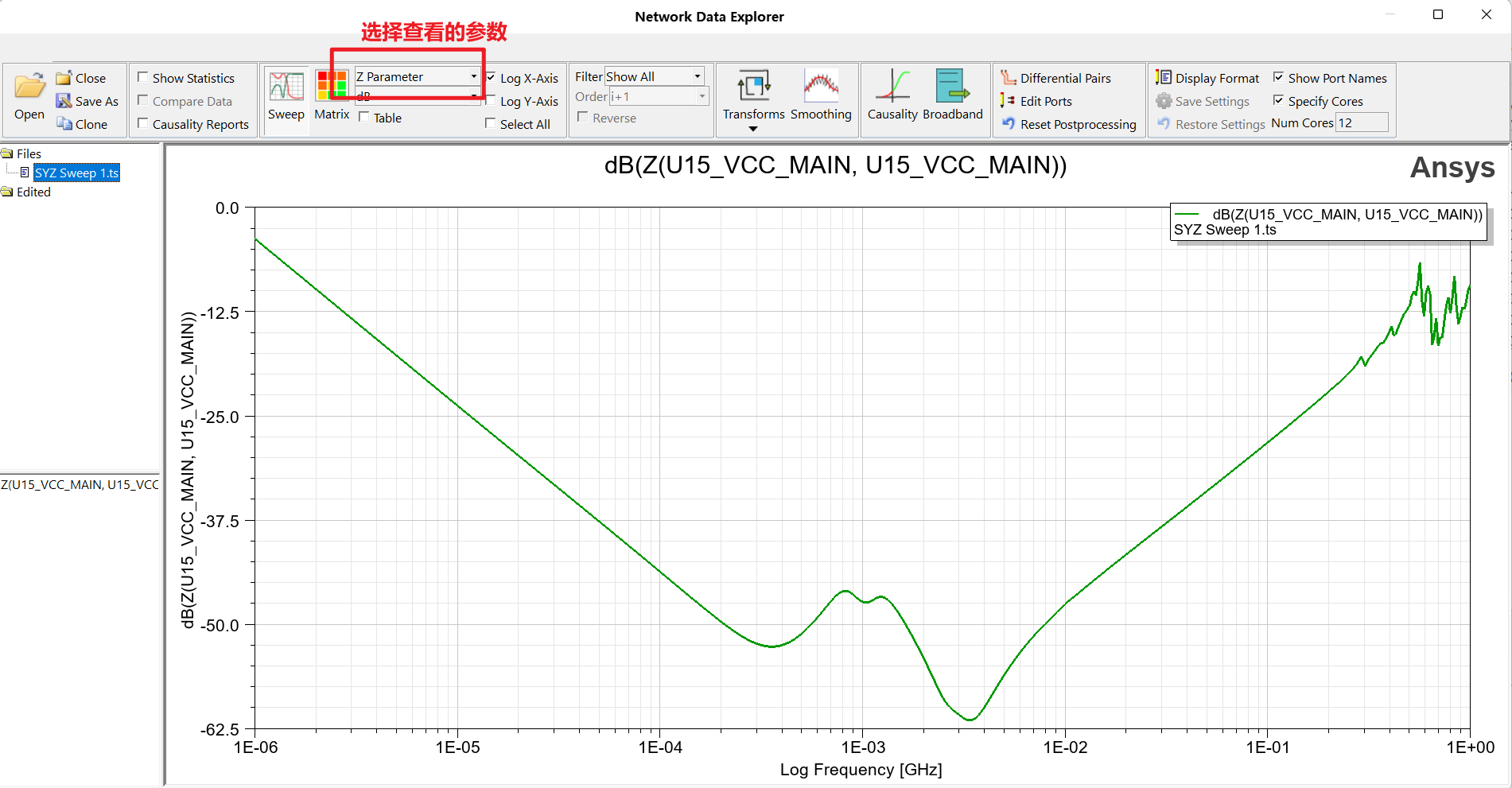

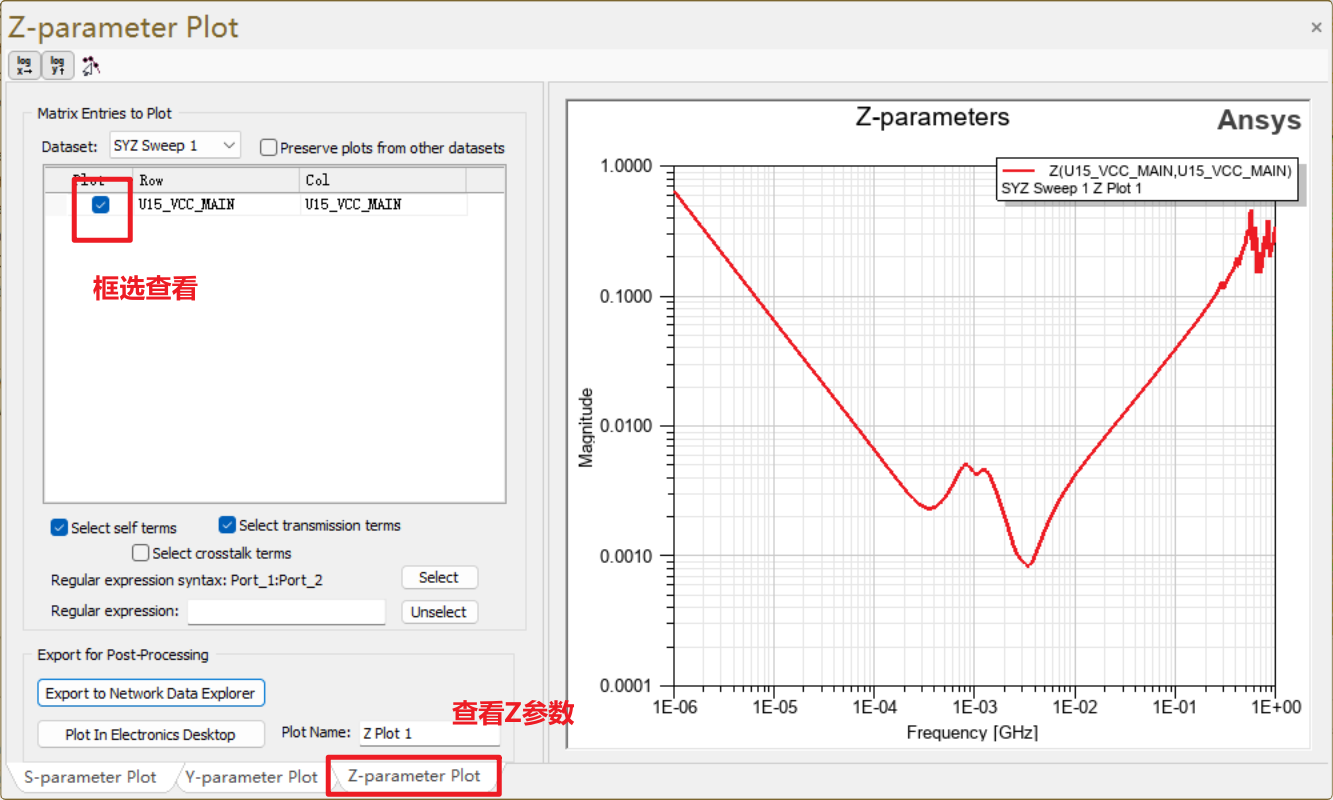

双击打开，按照下面方法查看电路的Z参数：

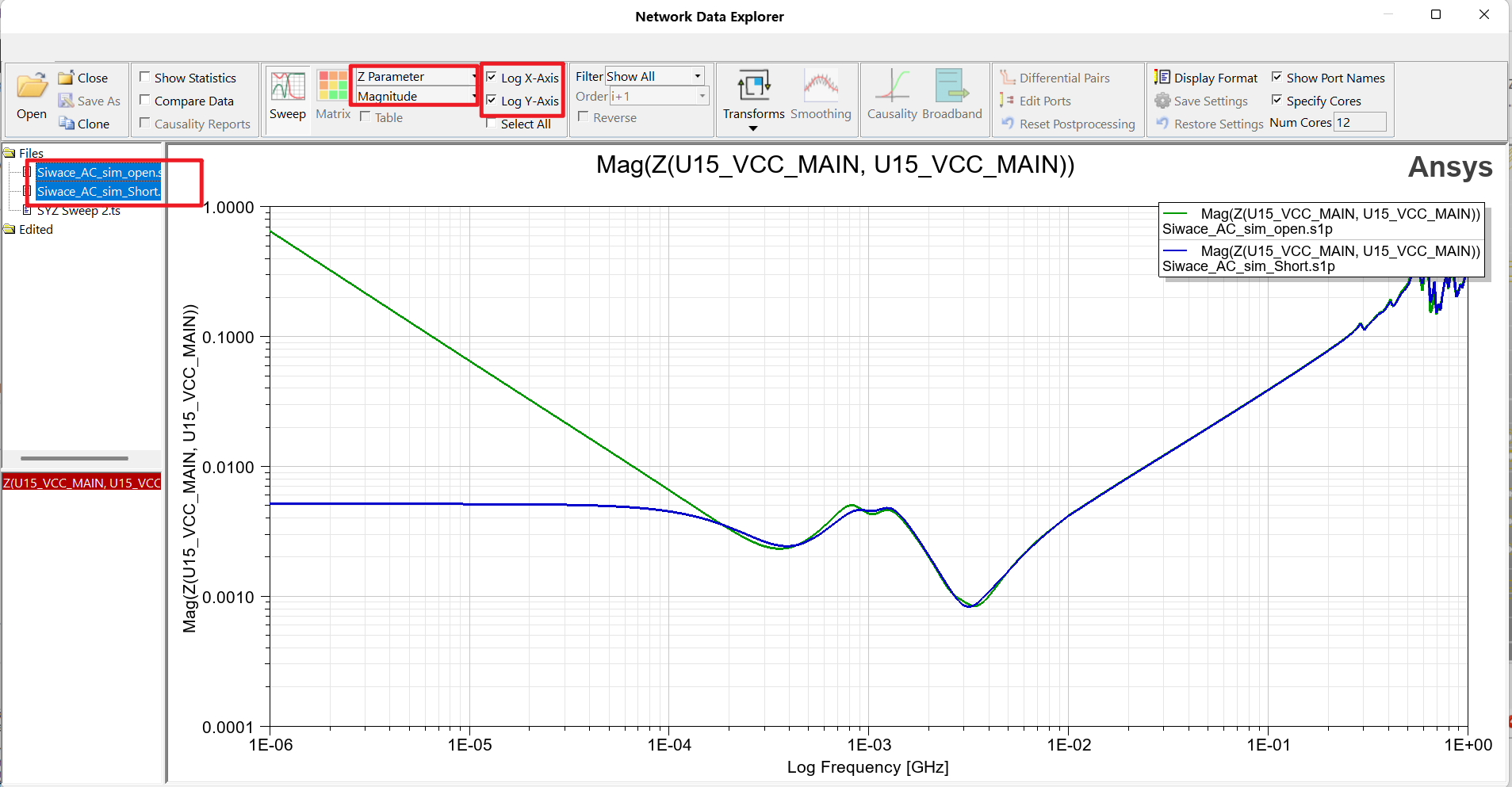

此处可以使用Export按钮导入到数据查看器：

3、AC短路阻抗仿真

在进行AC短路阻抗仿真时，需要将电压调节模块VRM(Voltage regulator module)的输出设置为短路。
在这里插入图片描述

3.1、设置端口分组

这个VRM芯片有两路输出，分别是LX1_MAIN和LX2_MAIN，通过电感连接到主芯片的VCC_MAIN网络：
在这里插入图片描述

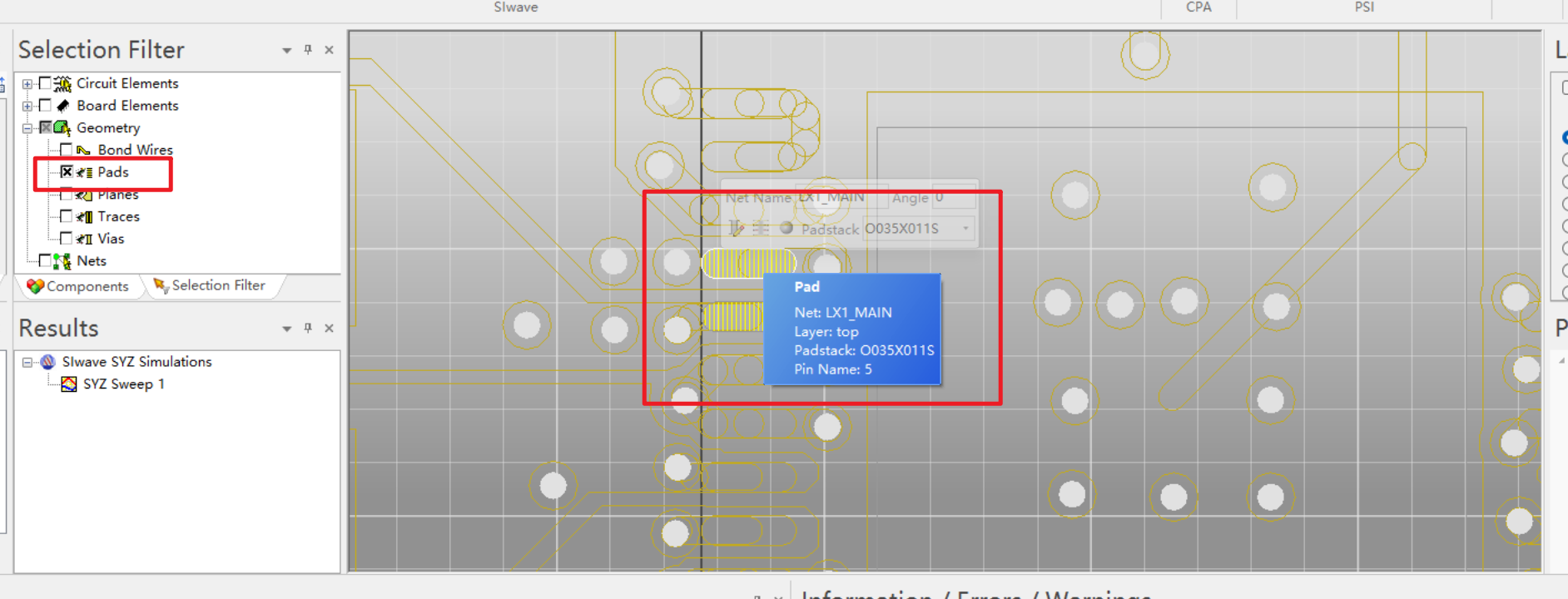

按住Ctrl同时选择LX1_Main和LX2_Main端口。在选择前可以在SelectionFilter中中打开Pads选中：

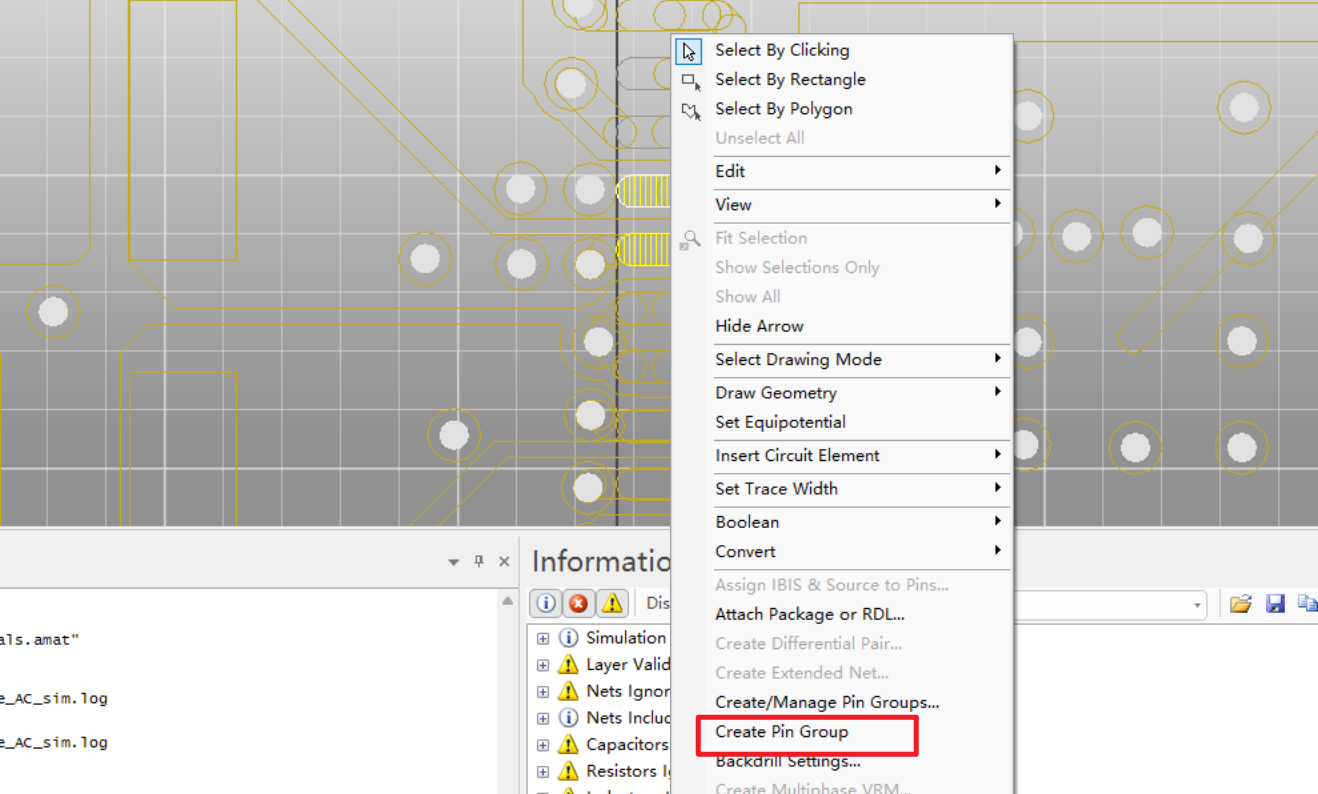

右键创建端口分组：

创建成功后如下所示：

3.2、创建短路电阻

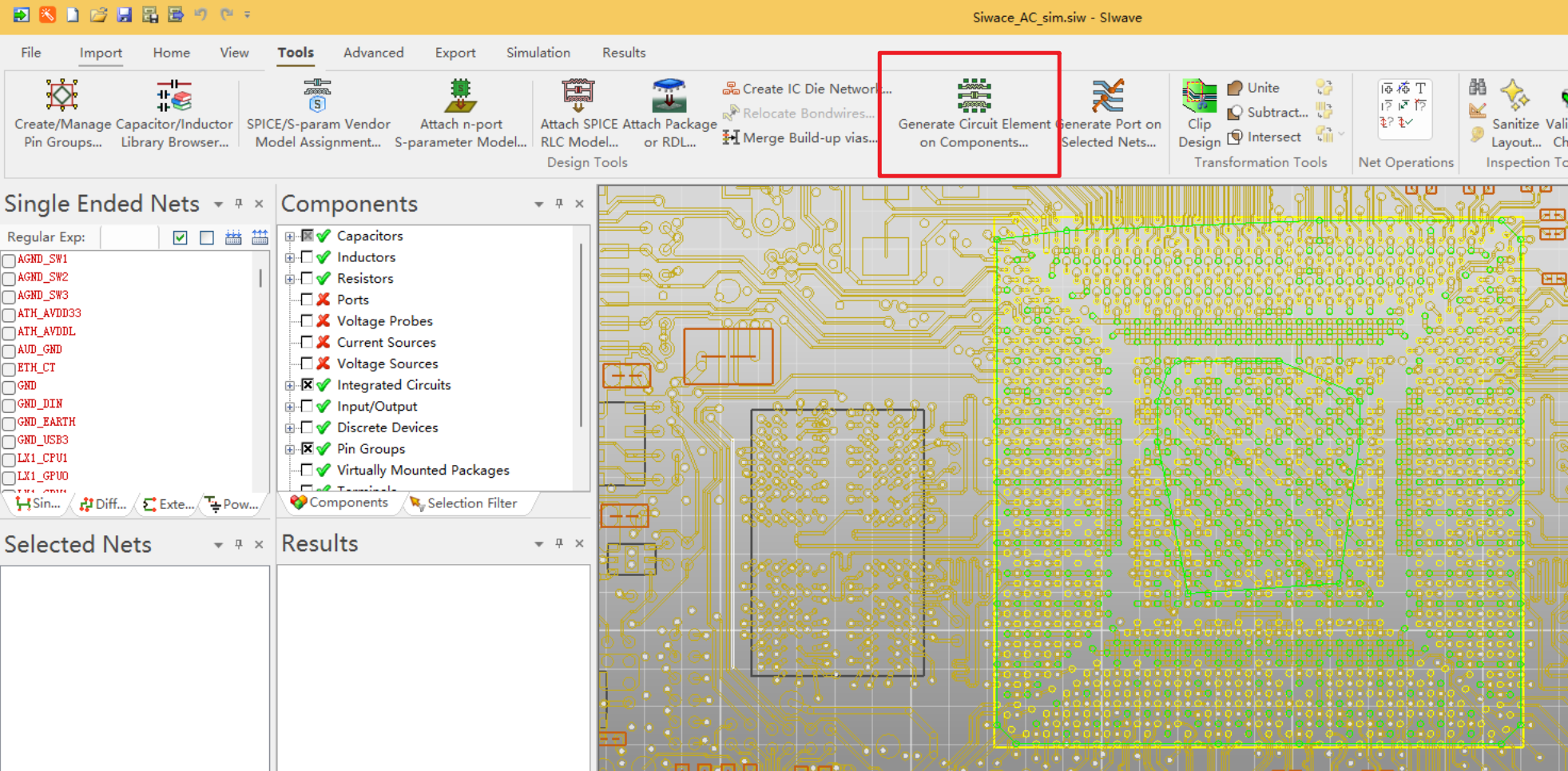

按照下图操作：
在这里插入图片描述

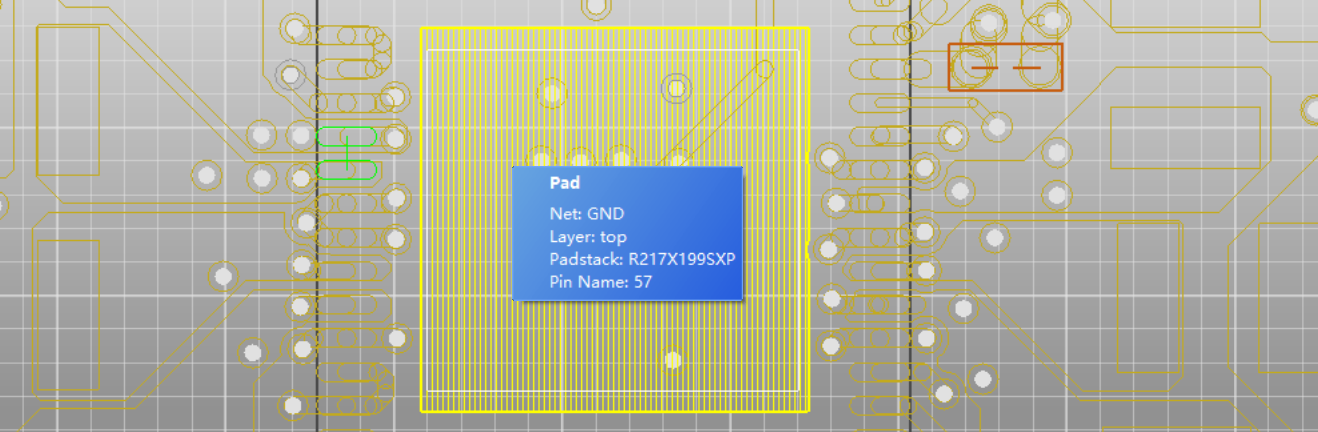

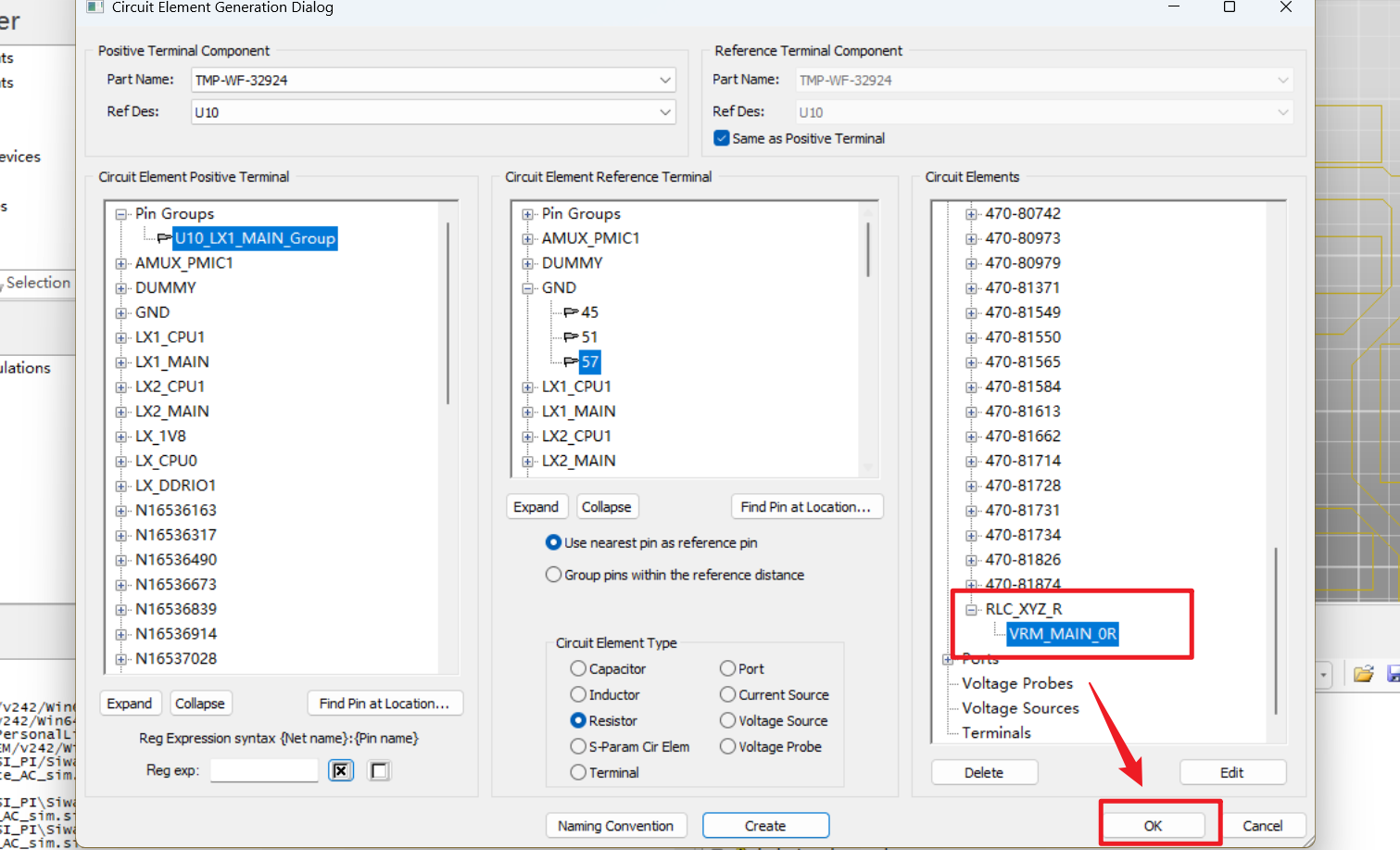

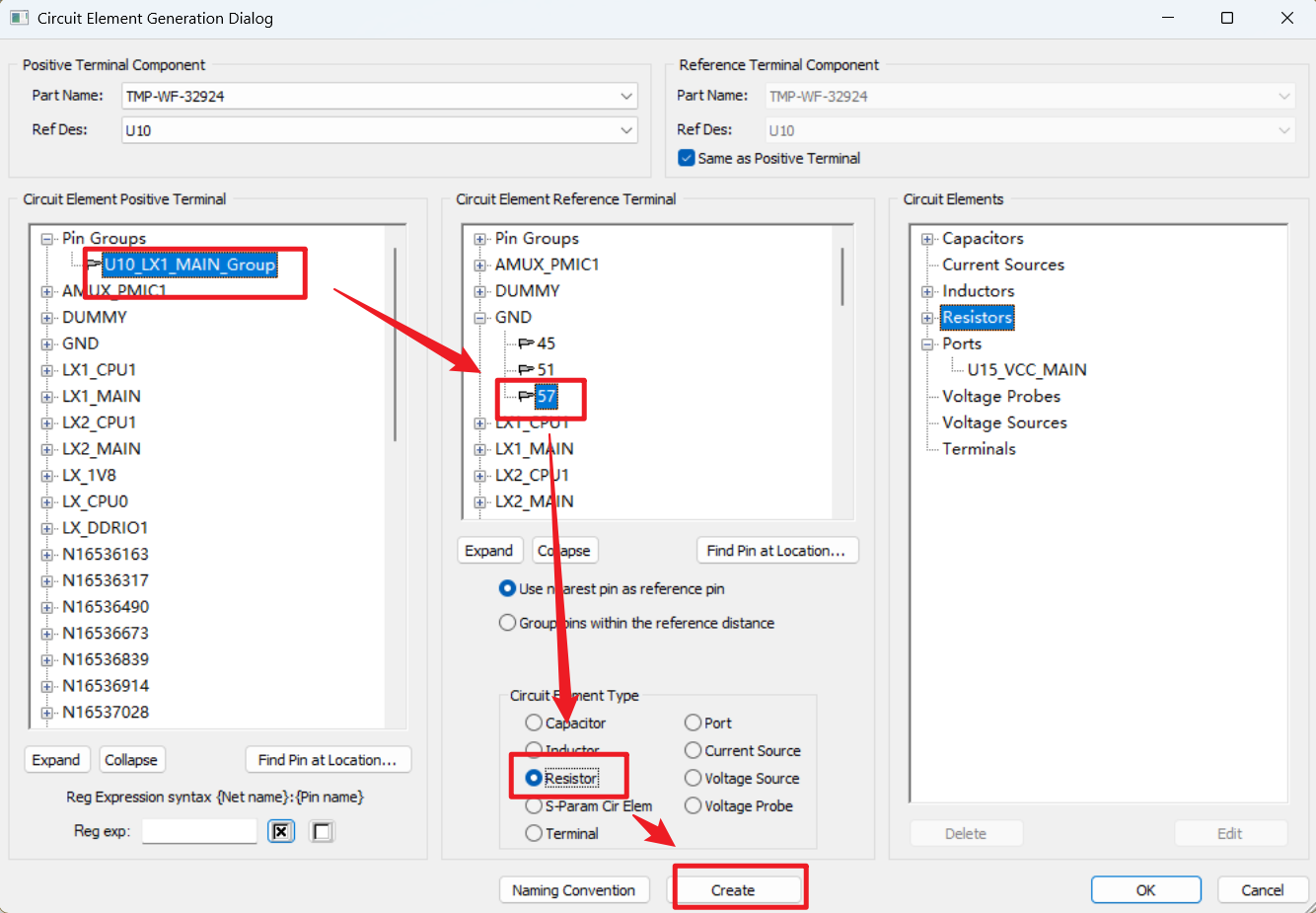

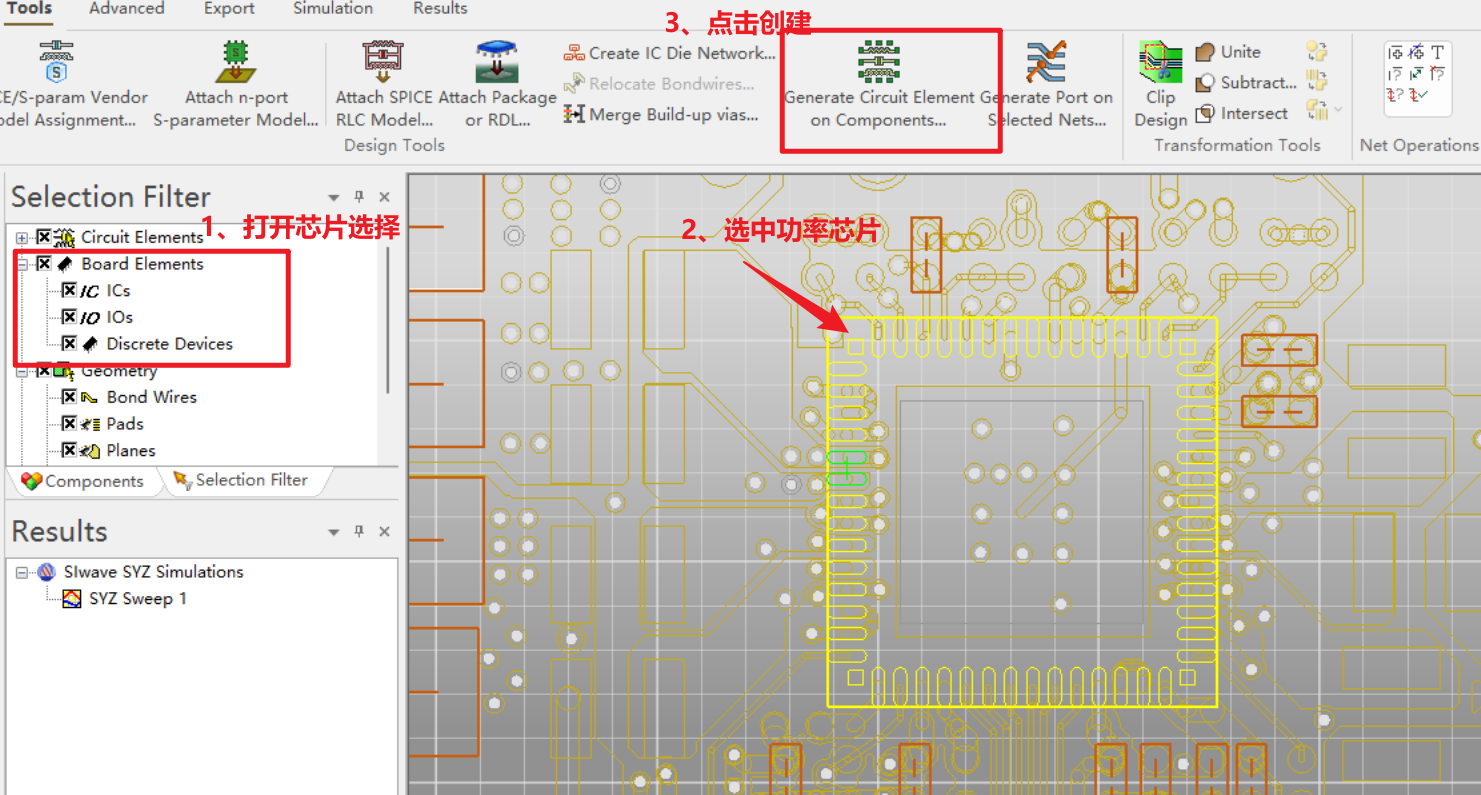

按照如下选择，其中GND选择57是因为功率器件的中心的大接地焊盘的编号是57。选中后选择Resistor，并点击创建：

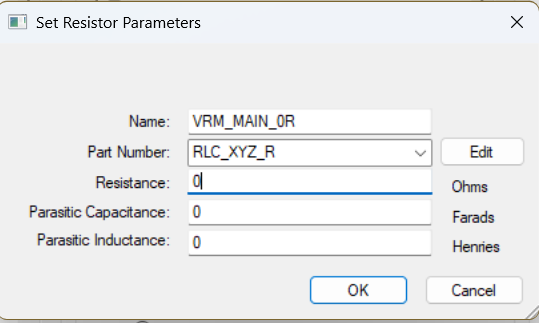

点击Create后选择创建0欧姆电阻：
创建后可以在右侧选择指定的电阻，随后点击OK即可：

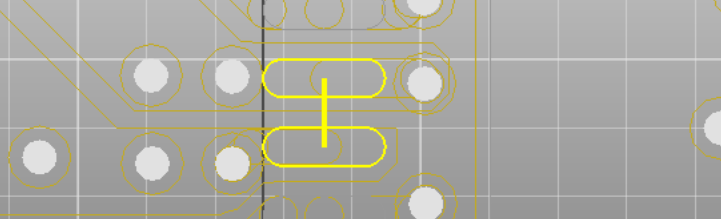

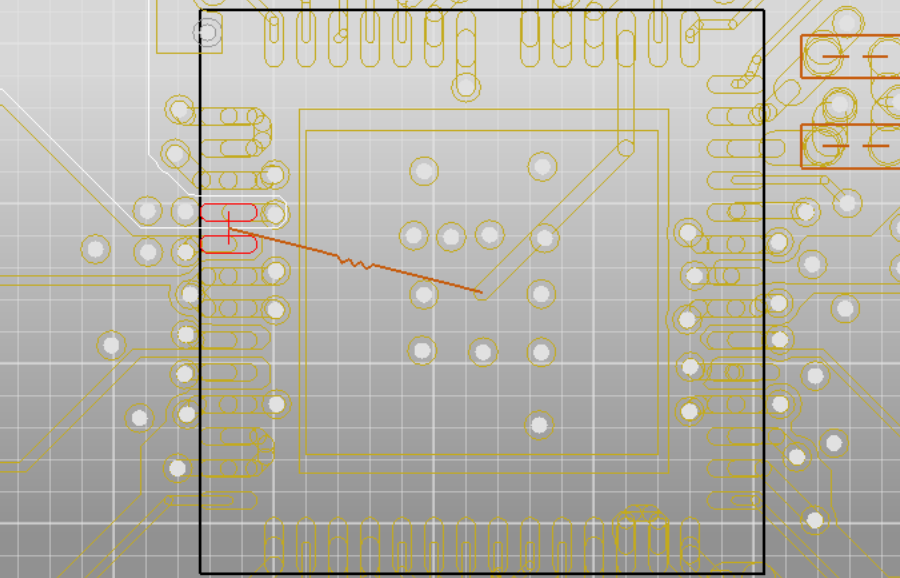

创建后会在界面出现电阻标识：
在这里插入图片描述

3.3、主电源网络和VRM的相连电感设为短路

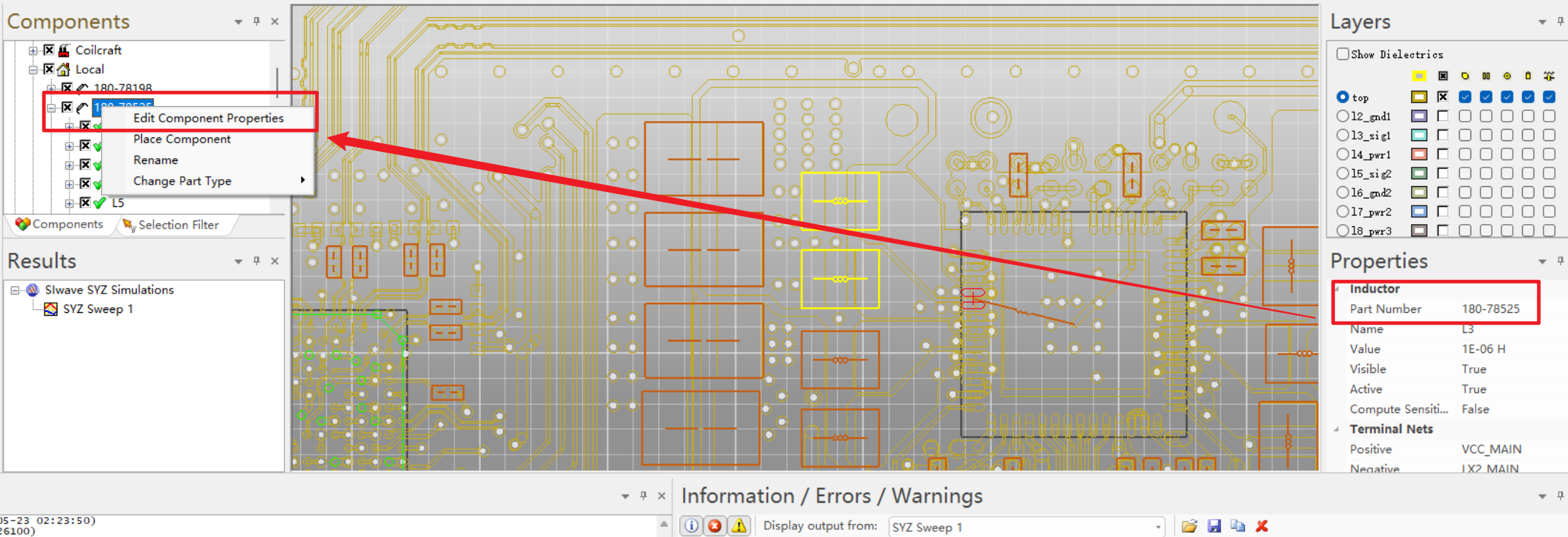

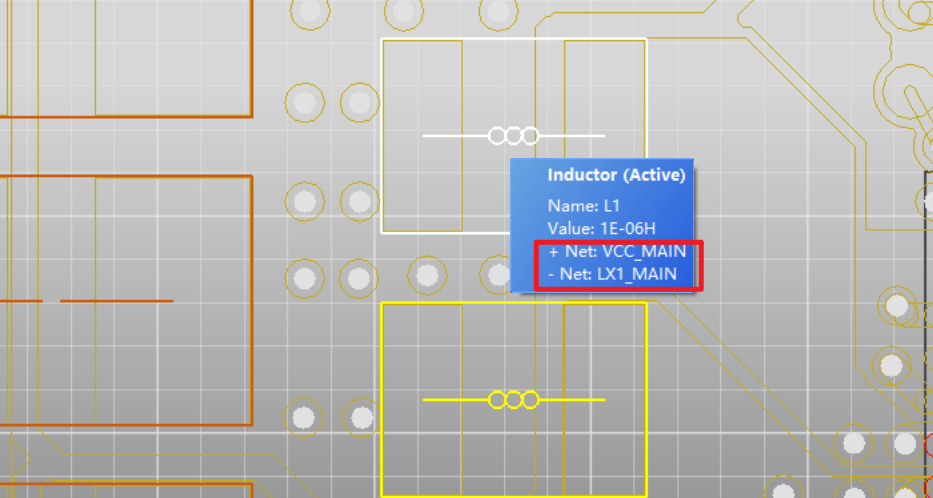

VRM的电源输出通过电感供给到VCC_MAIN，默认值是1uH，在此需要将其设置为0Ohm电阻：
在这里插入图片描述
直接依据电感的型号修改其电感值：

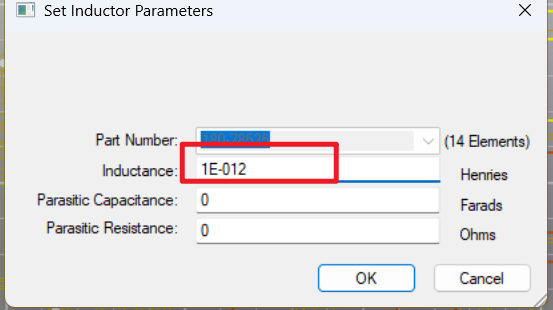

将其设置为一个非常小的电感值，就相当于短路了：

此处也可以使用3.2、创建短路电阻类似的方法，创建0Ohm电阻并失能原来的电感。此处不过多赘述了。
