对于全桥逆变这种高频大功率电路,如果其输出阻抗与负载阻抗不匹配,那么全桥逆变电路输出的能量将不能有效的传输给负载,严重时所输出的能量达到负载上时会产生反射,甚至可以烧坏发射电路。所以说阻抗匹配对于全桥逆变电路的输出很重要。
重点知识:
根据匹配频带的不同,匹配网络可以分为窄带匹配和宽带匹配两种,其中窄带匹配是利用无源器件的谐振完成的阻抗变换来实现电路的匹配。
当全桥逆变电路的输出频率高,匹配电路就需要采用宽带设计。实际工程中,经常使用变压器来实现宽带匹配,通过改变初次级线圈的匝数比,就可以达到精准匹配的目的,变压器的工作频率范围一般在10Hz~10KHz 左右,频带范围较宽,但其高频特性较差,所以普通变压器不适合应用到高频的匹配电路中。
1. 窄带匹配:

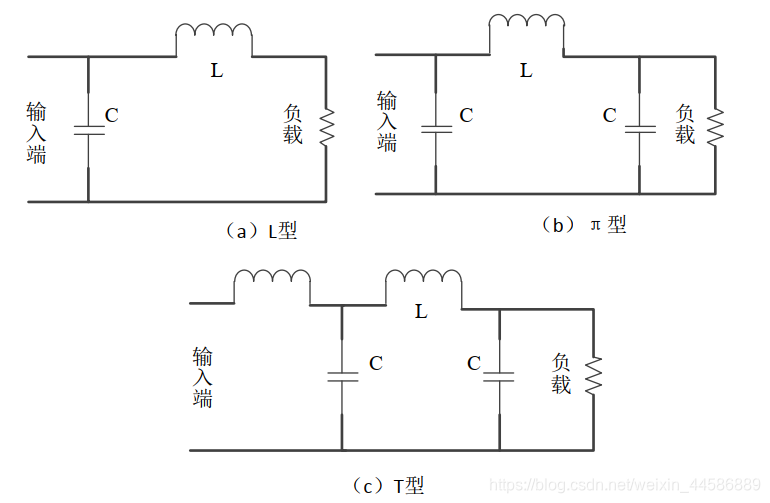

在工程实践中,选择匹配网络时要考虑尺寸、复杂度、带宽等因素。阻抗匹配技术包括集总参数变换元件阻抗匹配技术和传输线元件阻抗匹配技术。集总参数变换元件阻抗匹配网络由电容、电感串并联构成, 常用的集总参数变换元件匹配网络主要包括 L 型匹配、 π 型匹配和 T 型匹配。如下图所示:

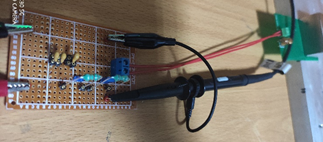

下面是实际搭建的硬件电路:
没有接匹配电路时探头两端的波形:
经过阻抗匹配之后的探头两端波形:
可以看出经过窄带匹配电路之后能量传输效率提升了大约一倍。
2. 变压器匹配:

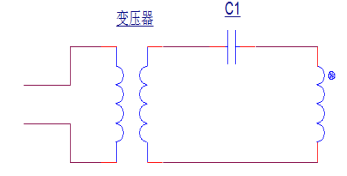

变压器阻抗匹配电路需要通过厂家定制自己需要的变压器(根据频率以及耐压等),变压器阻抗匹配比较简单,附一张图来进行说明:
3. 传输线变压器匹配:
为了使用变压器匹配电路的方式,人们把传输线变压器的原理应用到了变压器中,称其为传输线变压器。它是由两条或者多条等长的导线紧密绞到一起并均匀缠绕到高磁导率磁环上而制成的。由于导线彼此之间是紧靠在一起的,使得导线之间的分布电容∆C 非常大, 并且这些电容也是均匀分布在整条导线上的, 同时导线绕在高磁导率的磁环上,所以导线单位长度上的电感量∆L 也非常大, 并且这些电感也是均匀分布在整条导线上的。

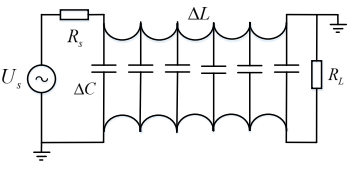

1:1 传输线变压器的原理示意图如图 所示。当信号源加在输入端时,信号源开始向电容充电,使电容储能,然后电容储存的能量通过电感进行放电,使电感储能,以此类推,每个电容和电感都以相同的方式进行能量交换,如此反复,直到能量到达负载。
与传统的变压器相比,传输线变压器非常巧妙地运用了传输线间的分布电容和电感,实现了宽带能量传输的目的,当输入信号为高频时,传输线变压器以电磁能的形式进行传输,当输入信号为低频时,变压器模式和传输线模式同时起作用,能量通过磁耦合和传输线两种形式进行传输;受到传输线变压
器内部结构的限制,传输线变压器只能实现固定值的电压变换,比如, 1:1、 1:2、1:3、 1:4 等,对应的阻抗比也仅仅是一些离散的值,比如, 1:1、 1:4、 1:9、 1:16 等。所以传输线变压器只能实现阻抗的近似匹配。
并且搭建了基于传输线变压器的阻抗匹配电路,并依次对三个线圈进行了测试:
经过传输线变压器阻抗匹配电路之后,负载两端的波形如图所示:
通过测试可以发现基于传输线变压器的阻抗匹配电路性能略优于窄带无源匹配电路。
以上就是所介绍的三种阻抗匹配方式,如果对阻抗匹配感兴趣,或者对本文中有不懂的,想要参考电路资料的可以咨询QQ:2859340499
同时如果对全桥逆变电路感兴趣的可以看博客单元一和单元二。
