Matlab仿真图导入Visio高清可编辑

已于 2023-10-31 11:10:35 修改
阅读量6.2k 收藏 27
点赞数 4
分类专栏： Matlab绘图 文章标签： matlab 开发语言
于 2023-02-02 11:06:04 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_44618926/article/details/128846656
版权

导入步骤

将matlab示波器中的图片导到Visio中的步骤及方法如下：

  1. 打开matlab，新建simulink仿真文件

  2. 搭建好simulink仿真模型，运行仿真模型，双击示波器

  3. style修改曲线属性

  4. 点击“file”，点击“print to figure”将图片输出到Figure中

  5. 点击“编辑”，点击复制图窗

  6. 到Visio中粘贴，右键点击，取消组合即可

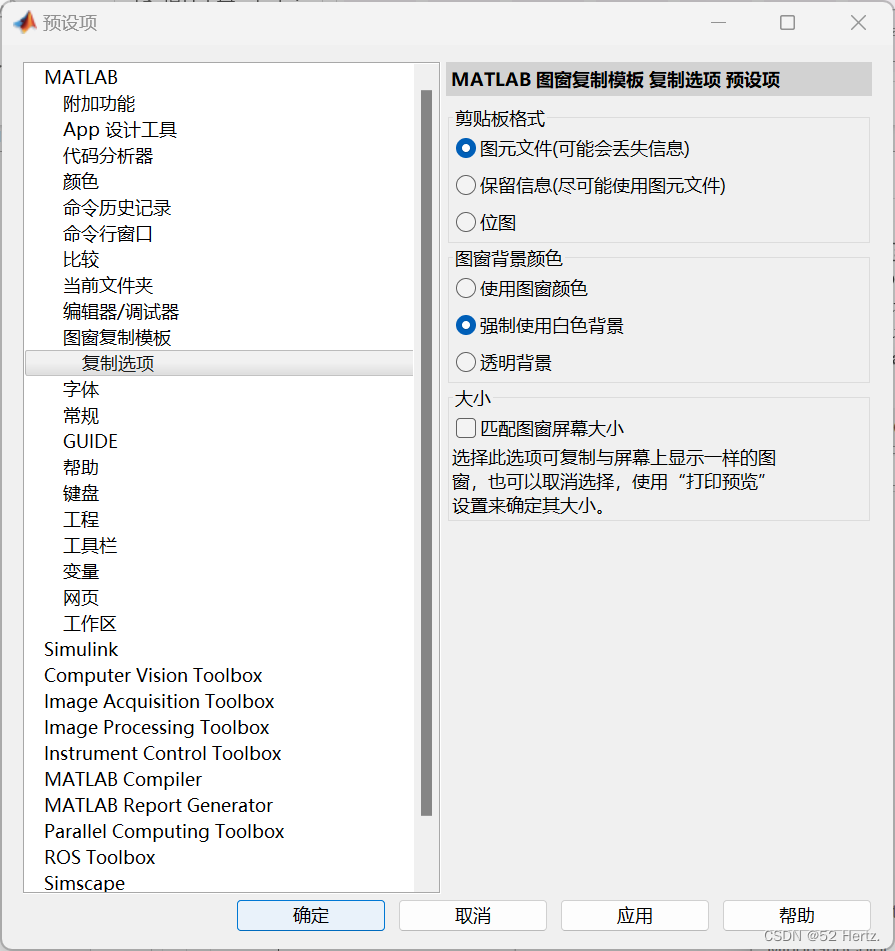

复制选项内容设置

选为图元文件，强制使用白色背景。
否则会出现在Visio粘贴取消组合后不清晰，且不是矢量图的效果。
在这里插入图片描述

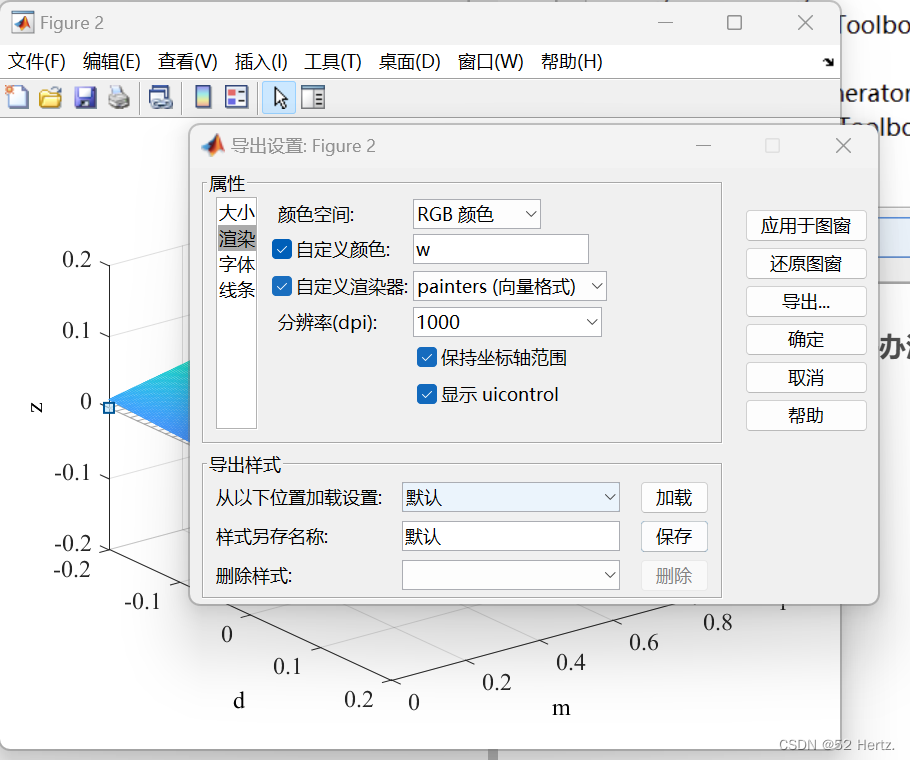

高版本复制图窗失败及解决办法

文件–导出设置–自定义渲染–分辨率调高点
然后应用于图床–导出–tif文件就可以了
在这里插入图片描述
