音频基础之手机与基站之间的音频数据传输过程

本文详细解析了手机与基站之间的数据传输过程,包括模拟音频信号如何通过麦克风、CODEC、PDM、DSP和MODEM转化为数字信号并进行调制,以及下行数据如何接收、解调和处理。特别关注了上行和下行信号的区别及音频处理环节。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

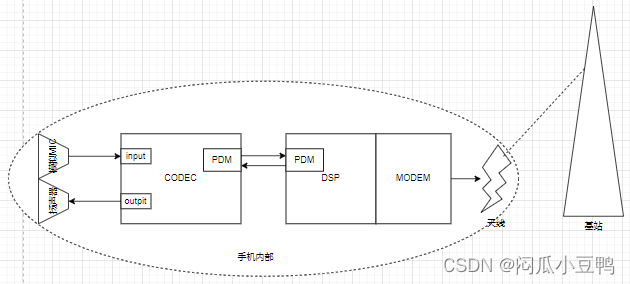

首先来看一个手机与基站通讯的数据流向图:(实线是有线数据传输的流向,虚线部分是无线数据传输流向)
在这里插入图片描述

我们先来解释一下流向图中的各个模块:
模拟MIC:手机上的麦克风,将模拟音频数据(即传入麦克风的所有声音,比如说话声音、音乐等)通过模拟数据接口(input)传输给CODEC;
扬声器:手机上的喇叭,播放手机上的音频数据;
CODEC:编码解码器,用于将模拟信号转换成数字信号(ADC)或将数字信号转换成模拟信号(DAC);
PDM:是一种数字音频接口,用于传输PDM调制后的音频数据;
DSP:数字信号处理器,用于做一些回声消除和降噪处理来提高音频信号质量;
MODEM:调整解调器,将基带脉冲信号转换成适用于线路传输的高频射频信号(调制);将高频射频信号转换成基带脉冲信号(解调);也就是我们日常生活中常用的“猫”;
天线:将调制好的射频信号发射出去给基站或接收来自基站的射频信号。

手机与基站的通信可分为两个方向:
手机发往基站的信号称为上行数据;基站发往手机的数据称为下行数据。

  1. 上行信号传输:
    模拟MIC将接受到的模拟音频信号通过模拟数据接口传输到CODEC中;
    模拟音频信号在CODEC中转换为数字音频信号(ADC);
    数字音频信号通过PDM接口传输到DSP,在其中进行降噪和回声消除;
    算法处理后的数字音频信号经过MODEM调制,由低频基带信号转换为高频射频信号;
    高频射频信号通过天线无线传输到基站。

  2. 下行信号传输:
    基站发出的高频射频信号由天线接收并传输至MODEM;
    MODEM将高频射频信号解调为低频数字脉冲信号;
    数字脉冲信号通过DSP进行降噪处理(这里只进行降噪,不进行回声消除,因为这里的回声消除是在对端DSP上进行的;所以,你在打电话时,如果听到有回声,是对方的手机出了问题);
    降噪后的数字音频信号通过CODEC转换为模拟信号;
    此模拟信号直接通过扬声器播放或者经过一个PA放大器处理后再经扬声器播放。
