工作原理

当TVS管两端的方向电压大于一定值时，TVS会被反向击穿，瞬间形成一个导通回路，将大电流导出，从而将TVS两端的电压控制在一个固定电压，来保护与TVS管并联的电路。

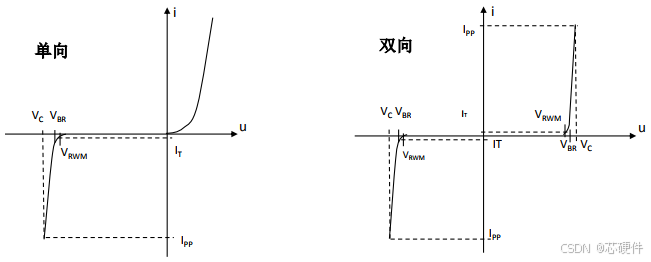

单向&双向TVS工作特性曲线

在这里插入图片描述
Vrwm→反向导通电压
Vbr→反向击穿电压
Vc→钳位电压；

  1. 当TVS管反向电压大于Vrwm后，TVS开始反向导通；
  2. 当TVS管反向电压大于Vbr后，管子开始被反向击穿，此时TVS中电流开始突变；
  3. 当TVS管反向电压大于Vc后，TVS管处于雪崩击穿状态，流过TVS管的电流急剧增加，同时TVS管两端的电压被钳位到Vc；

选型

  1. 电路的正常工作电压应该小于Vrwm，保证在正常工作电压下，TVS不会反向导通；
  2. Vrwm不能i正常工作电压高太多，略高于电路正常工作最大电压即可，否则起不到保护电路的作用；
  3. Vc不能高于并联电路所能承受的最大电压，确保在TVS被击穿时能保护并联电路；
  4. 同时Vc也不能选择太小，因为突波电压和Vc的比值越大，时间越长，TVS越容易损坏；
  5. 如果时用在射频数据线上，还需要考虑TVS的结电容，尽量选择结电容较小的射频专用TVS管，结电容太大会影响阻抗匹配，进而影响高频数据的传输；
