D类功放的工作原理以及AD和BD类调制的区别

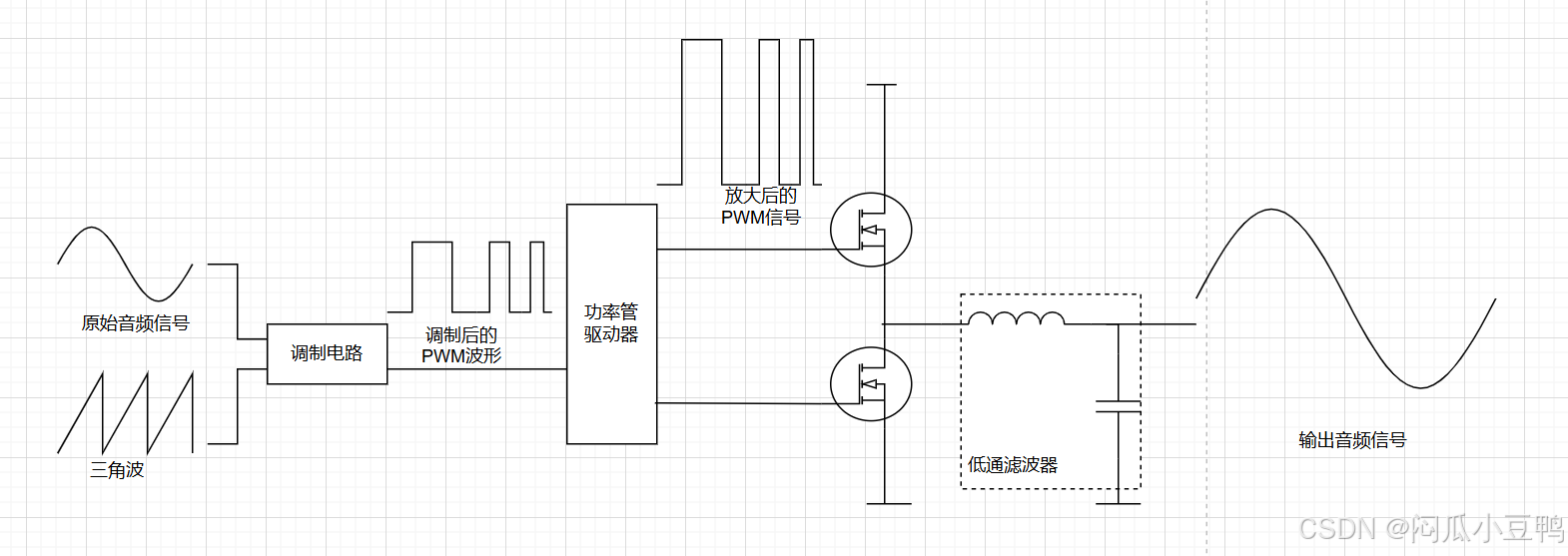

在这里插入图片描述

D类功放工作原理:

  • 将音频模拟信号调制为一个PWM信号: 将输入的模拟信号与一个N倍于输入信号频率的三角波通过比较器进行比较(音频信号高于三角波则输出高,音频信号低于三角波则输出低),调制后形成的PWM波频率于三角波频率相同;
  • 调制后的PWM波通过桥驱将信号幅值进行二倍放大:在PWM波中,原音频信号电压高的地方PWM波占空比高,电压低的地方占空比低;这个信号并不是单一的周期信号,而是由多个周期信号叠加起来的(从频域角度来看);
  • 音频信号的频率比较低,放大的PWM波通过低通滤波器后,输出放大后的音频信号;

注意

  • 三角波频率的选择:三角波频率越大则PWM波频率越大,对音频信号的描述越细致,要通过低通滤波器滤除的频率越高,则低通滤波器电感感值和电容容值越小,对应电感和电容的体积也越小;但是三角波的频率太大时,PWM波频率太大,功率MOS管开关会很频繁,导致PWM波形上升和下降时间占比更大,从而使得输出音频波形失真严重;
  • 低通滤波器的选择:一般选择LC滤波器,主要是因为音频系统输出阻抗较低,输出电流较大,使用RC滤波器的话损耗较大;另外,理论上只要把高频信号滤除即可,使用使用磁珠也可以,但是实际使用中常用LC低通滤波;

D类功放一般用于音频信号,但很多音频信号是差分信号;与单端信号相比,差分信号有两路信号需要放大处理,这时D类功放就可以分为AD类调制与BD类调制;

AD类调制与BD类调制比较:

从工作原理比较:

AD类调制——音频信号先调制,再反相一路信号,形成一对差分信号
BD类调制——音频信号先反相一路信号,再分别调制信号,形成一对差分信号

从功耗方面比较:

当放大器空闲时,即输入音频信号为0时,AD差分输出为占空比50%的PWM方波;而BD差分输出为0,空闲时BD类功耗相对更低;
当音频正常输入时,AD差分信号的幅值为“2”,BD差分信号的幅值为“1”,BD类功耗相对更低;
AD类调制在高频出易出现谐波分量,性能弱于BD类调制;

### 三相三电平DPWM调制原理 在三相三电平逆变器中,不连续脉宽调制(DPWM)通过减少每个开关周期内的开关次数来降低开关损耗并改善谐波性能[^2]。具体而言,DPWM舍弃冗余的小矢量中的一个开关状态,使得每个开关周期的开关次数降至连续调制(CPWM)的约2/3。 对于NPC(Neutral Point Clamped)结构的三电平逆变器来说,同步载波DPWM算法被用来克服传统DPWM中存在的相电压电平跳变问题以及计算复杂性的挑战[^1]。此方法采用简单的调制波与三角载波比较的方式实现调制过程,在确保输出相电压波形具备同步特性、TPS(Three Phase Symmetry, 即三相对称)、HWS(Half Wave Symmetry,即半波对称)的前提下有效防止了两电平之间的突变现象的发生。 此外,为了进一步优化系统的动态响应特性静态精度,还可以引入特定的设计策略如带中点电位平衡功能的载波注入技术,它不仅提高了直流侧母线电压利用率还实现了良好的中点漂移抑制效果[^4]。 ```matlab % MATLAB/Simulink代码片段用于展示如何设置基本参数以模拟上述提到的技术特点 clear all; close all; f_carrier = 1e4; % 设置载波频率为10kHz Vdc = 600; % 设定DC链路电压等级为±300V modulation_index = 0.9;% 调制度设为0.9表示接近满幅值操作条件下的情况 ``` ### 应用场景 这种型的调制广泛应用于工业电机驱动领域,尤其是在高性能交流伺服控制系统里。由于其较低的电磁干扰(EMI),更少的总谐波失真(THD),更高的效率更好的可靠性而受到青睐。特别是在大功率场合下,比如风力发电机组件或是电动汽车牵引系统中,这些优势显得尤为重要。
