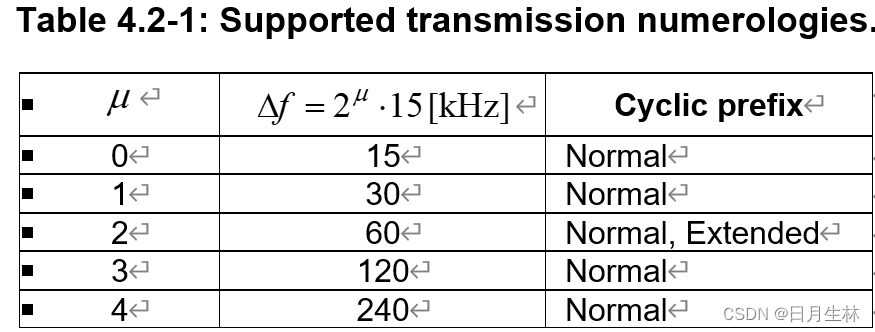

1. NR 支持的传输模式

Δf 是载波间距，支持15kHz,30 kHz, 60 kHz, 120kHz, 240kHz

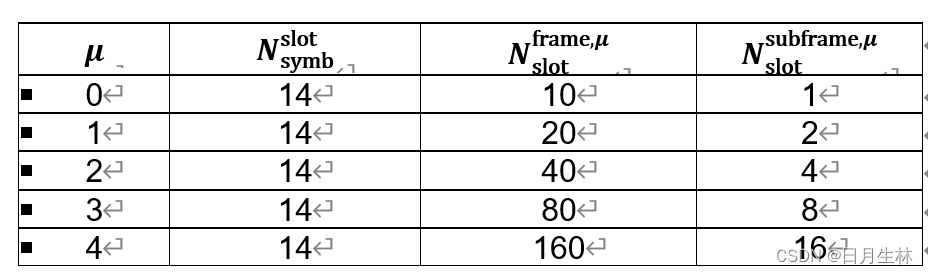

1个frame 是10ms，一个subframe 是1ms，一个frame 有10个subframe，一个subframe 可以不同数目的slot，取决于μ值 ​​​​，但是一个slot 始终14个symbol。

根据公式T=1/f，我们可以知道随着u的变化，T也在发生变化，相应的CP也成比例变化。即随着子载波间距的增大，时隙会变短。

子载波间隔为15KHz时，符号长度为1/15khz=66.7us，1个时隙共有14个符号+14个CP，那么时隙的长度为为1ms；

子载波间隔为30kHz时，符号长度为1/30kHz，每个时隙为0.5ms；如果子载波间隔为120khz，每个时隙为0.125ms。

时隙是NR的基本调度单位ÿ
