一次把M.2、NGFF、NVMe、SATA、PCIe、B Key和M Key这些说清楚

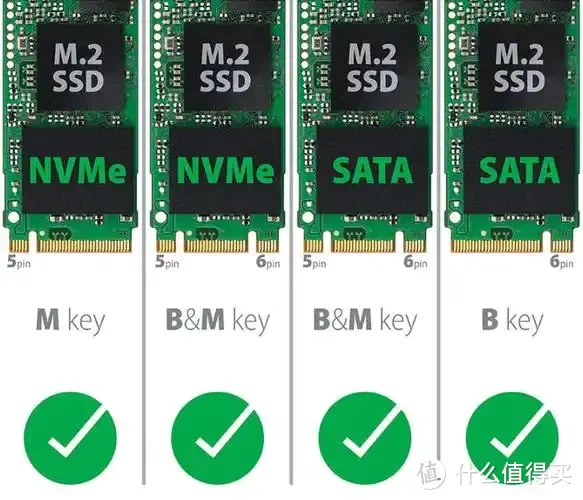

先参考此图

1. M.2（物理接口）

• 定义：M.2 是一种物理接口标准，用于连接固态硬盘（SSD）、Wi-Fi/蓝牙模块等设备。

• 前身：早期称为 NGFF（Next Generation Form Factor），后更名为 M.2，但两者本质相同。

• 尺寸规格：
  格式为 宽×长，如 2280 表示宽22mm、长80mm，常见尺寸包括 2230、2242、2260、2280。

• 通道支持：
  M.2 接口可兼容 SATA 或 PCIe 总线，具体取决于主板设计。

---

2. 总线标准：SATA vs PCIe

SATA（Serial ATA）

• 用途：传统硬盘/SSD 的接口，带宽有限。

• 版本速度：

  • SATA III：最大 6 Gb/s（实际传输约 600 MB/s）。

• 协议：使用 AHCI 协议（为机械硬盘设计，延迟较高）。

PCIe（Peripheral Component Interconnect Express）

• 用途：高速总线，用于显卡、SSD 等高性能设备。

• 版本速度：

  • PCIe 3.0 x4：约 32 Gb/s（理论带宽，实际约 3.5 GB/s）。

  • PCIe 4.0 x4：约 64 Gb/s（实际约 7 GB/s）。

• 协议：支持 NVMe 协议（专为闪存优化，延迟更低）。

---

3. 协议：NVMe vs AHCI

NVMe（Non-Volatile Memory Express）

• 定位：专为 PCIe 设计的高效协议，取代传统 AHCI。

• 优势：支持多队列、低延迟，显著提升 SSD 性能（尤其是随机读写）。

AHCI（Advanced Host Controller Interface）

• 定位：为机械硬盘设计的旧协议，兼容性广，但效率较低。

---

4. M.2 接口的键位（Key）

M.2 接口的缺口（Key）决定了支持的设备类型和总线：

键位缺口位置支持总线典型用途B Key右侧缺口SATA / PCIe ×2 / USBSATA SSD 或低端 PCIe SSDM Key左侧缺口PCIe ×4高性能 NVMe SSDB+M Key双侧缺口SATA / PCIe ×2（兼容）兼容 B Key 和 M Key 的设备

• 注意：

  • 物理兼容 ≠ 协议兼容！若主板仅支持 PCIe，即使插入 B+M Key 的 SATA SSD 也无法使用。

  • 高性能 NVMe SSD 通常为 M Key，需搭配 PCIe ×4 通道。

---

5. 组合关系总结

接口总线协议性能上限常见设备M.2SATAAHCI约 600 MB/s经济型 SATA SSDM.2PCIe ×4NVMe最高 7 GB/s（PCIe 4.0）高端 NVMe SSD

---

6. 关键注意事项

1. 主板兼容性：

   • 确认主板 M.2 插槽支持的通道（SATA 或 PCIe）及协议（NVMe）。

   • 部分主板可能共享带宽（如占用 SATA 接口或 PCIe 通道）。

2. 键位匹配：

   • B Key 插槽无法插入 M Key SSD（物理不兼容）。

3. 散热设计：

   • 高速 NVMe SSD 可能需散热片防止过热降速。

---

常见误区

• ❌ “M.2 = NVMe”：错误！M.2 是接口，NVMe 是协议；M.2 SSD 可以是 SATA 或 NVMe 协议。

• ❌ “B Key SSD 一定慢”：不一定，B Key 支持 PCIe ×2，但性能弱于 M Key 的 PCIe ×4。

---

通过以上梳理，您可以根据需求选择合适的主板、接口和协议组合（如追求性价比选 SATA M.2，追求性能选 NVMe PCIe ×4）。
