淘宝4位数七段显示器模块 (74HC595)

淘宝4位数七段显示器模块 (74HC595)

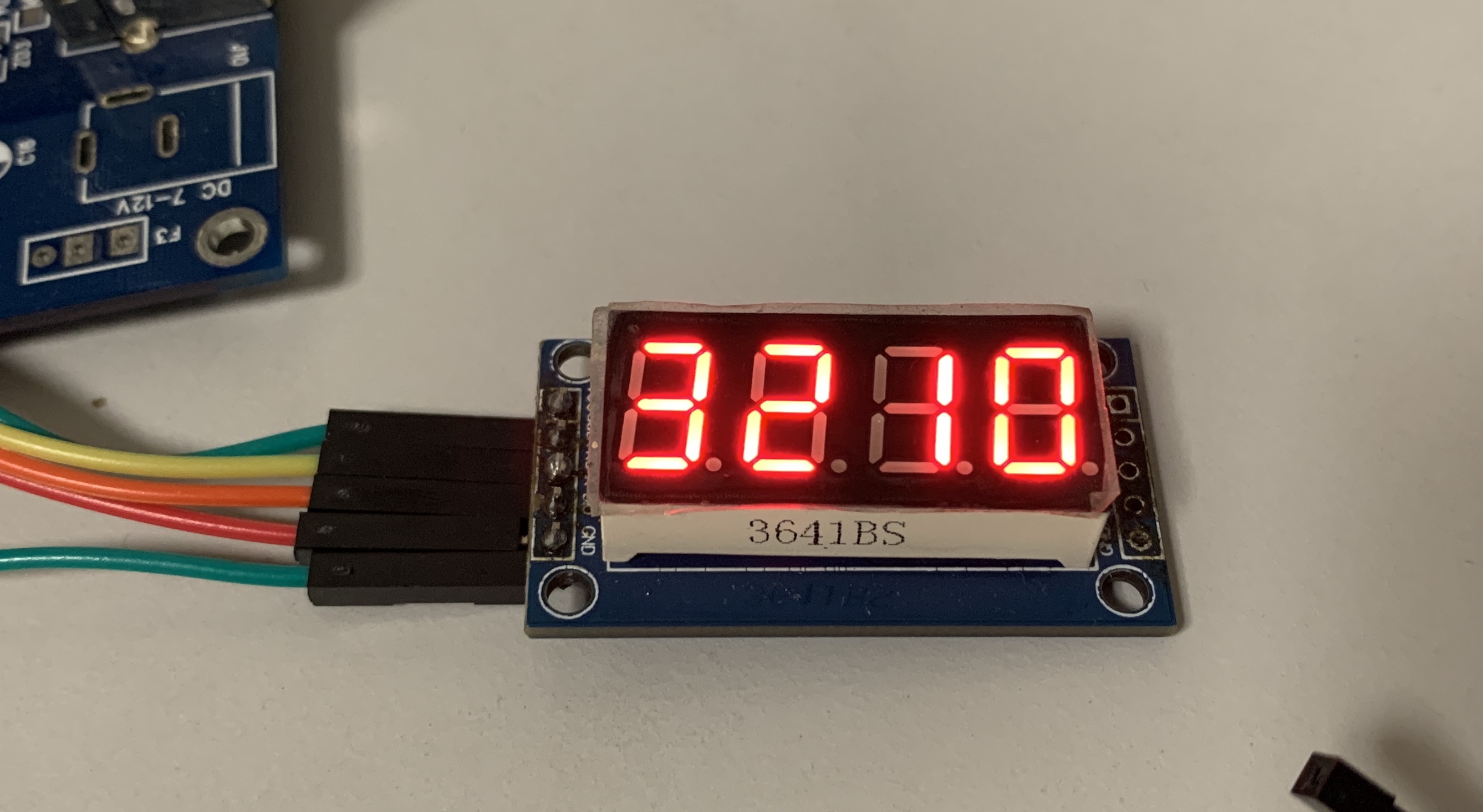

4位数七段显示器 + 74HC595 x2 模块

1. VCC (3.3V ~ 5V)
2. SCLK (CLK)
3. RCLK (Latch)
4. DS (SDI)
5. GND

code unsigned char map[10]={
0xC0,   // '0'
0xF9,   // '1'
0xA4,   // '2'
0xB0,   // '3'
0x99,   // '4'
0x92,   // '5'
0x82,   // '6'
0xF8,   // '7'
0x80,   // '8'
0x90    // '9'
};

void Display( uint8_t number, uint8_t digit)
{
     // Low active for seg display
     HX595Write8bits(  map[number] );
     // digit1 = 0x01, digit2 = 0x02, digit3 = 0x04, digit4 = 0x08
     HX595Write8bits( 1 << digit );
     //Latch data to display
    Latch595( );
}

void main()
{
    for( ; ; )
    {
         Display( 3 ,  0);
         DelayXms(5);
         Display( 2 ,  1);
         DelayXms(5);
         Display( 1 ,  2);
         DelayXms(5);
         Display( 0 ,  3);
         DelayXms(5);
    }
}
