RK3588-Camera:MIPI-CSI调试之通路解析

一、简介

• 本文介绍RK3588平台的Camera:MIPI-CSI调试之通路解析

• MIPI联盟，即移动产业处理器接口（Mobile Industry Processor Interface 简称MIPI）联盟。MIPI（移动产业处理器接口）是 MIPI联盟发起的为移动应用处理器制定的开放标准和一个规范。

  目的是把手机内部的接口如摄像头、显示屏接口、射频/基带接口等标准化，从而减少手机设计的复杂程度和增加设计灵活性。

• CSI & DSI

  • CSI ( Camera Serial Interface )：摄像头接口

  • DSI ( Display Serial Interface )：显示接口

二、 名词解释：

• ISP ( Image Signal Processor )： 即图像信号处理模块， 主要作用是对前端图像传感器输出的信号做后期处理，依赖于 ISP 才能在不同的光学条件下都能较好的还原现场细节。

• VICAP（ Video capture ）：视频捕获单元

三、RK3588 的camera通路:

多sensor支持：

• 单路硬件isp最多支持4路复用，isp复用情况支持分辨率如下：
• 2路复用：最大分辨率3840x2160，dts对应配置2路rkisp_vir设备。
• 3路或4路复用：最大分辨率2560x1536，dts对应配置3或4路rkisp_vir设备。
• 硬件支持最多采集7路sensor：6mipi + 1dvp，多sensor软件通路如下：

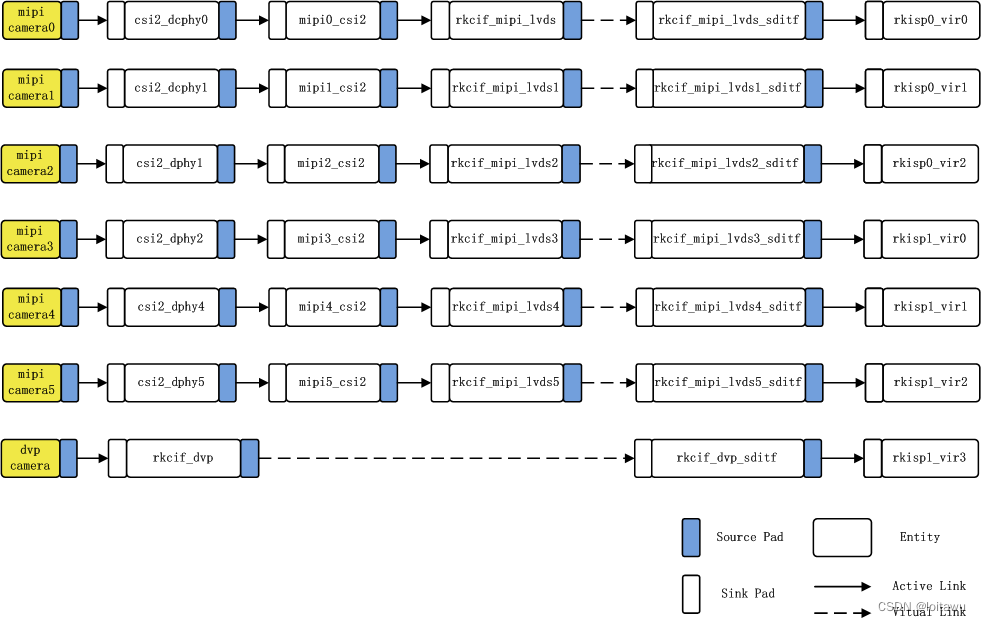

下图是RK3588 camera连接链路示意图，可以支持7路camera。

四、 链路解析：

• 图中：mipi camera2—> csi2_dphy1 —> mipi2_csi2 —> rkcif_mipi_lvds2—>rkcif_mipi_lvds2_sditf —>rkisp0_vir2

• 对应节点：imx415 —> csi2_dphy0 —> mipi2_csi2 —> rkcif_mipi_lvds2—>rkcif_mipi_lvds2_sditf —>rkisp0_vir2

• 链接关系：sensor—> csi2 dphy---->mipi csi host—>vicap

• 实线链路解析： Camera sensor —> dphy —> 通过mipi_csi2模块解析mipi协议—> vicap ( rkcif节点代表vicap )

• 虚线链路解析：vicap —> rkcif_mipi_lvds2_sditf —> isp

  每个vicap节点与isp的链接关系，通过对应虚拟出的XXX_sditf来指明链接关系。

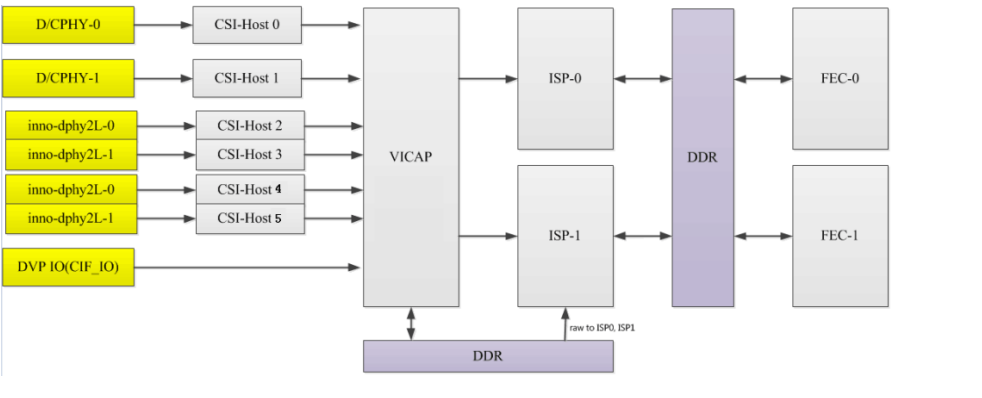

五、RK3588硬件通路框图

• rk3588支持2个isp硬件，每个isp设备可虚拟出多个虚拟节点，软件上通过回读的方式，依次从ddr读取每一路的图像数据进isp处理。对于多摄方案，建议将数据流平均分配到两个isp上。

• 回读：指数据经过vicap采集到ddr，应用获取到数据后，将buffer地址推送给isp，isp再从ddr获取图像数据。

六、详细解析：

1. imx415 : Camera sensor

2. csi2_dphy0 ： rk3588支持2个dphy硬件，这里我们称之为dphy0_hw/dphy1_hw ，，两个dphy硬件都可以工作在full mode 和split mode两种模式下。

当使用dphy0_hw:

• full mode：节点名称使用csi2_dphy0，最多支持4 lane。
  当dphy0_hw使用full mode时，链路需要按照csi2_dphy1这条链路来配置，但是节点名称csi2_dphy1需要修改为csi2_dphy0，软件上是通过phy的序号来区分phy使用的模式。

• split mode：拆分成2个phy使用，分别为csi2_dphy1（使用0/1 lane）、csi2_dphy2(使用2/3 lane)，每个phy最多支持2 lane。

当使用dphy1_hw:

• full mode：节点名称使用csi2_dphy3，最多支持4 lane。
  当dphy1_hw使用full mode时，链路需要按照csi2_dphy4这条链路来配置，但是节点名称csi2_dphy4需要修改为csi2_dphy3，软件上是通过phy的序号来区分phy使用的模式。

• split mode：拆分成2个phy使用，分别为csi2_dphy4（使用0/1 lane）、csi2_dphy5(使用2/3 lane)，每个phy最多支持2 lane。

3. dcphy：
   rk3588支持两个dcphy，节点名称分别为csi2_dcphy0/csi2_dcphy1。每个dcphy硬件支持RX/TX同时使用，对于camera输入使用的是RX。支持DPHY/CPHY协议复用；需要注意的是同一个dcphy的TX/RX只能同时使用DPHY或同时使用CPHY。其他dcphy参数请查阅rk3588数据手册。

4. 使用上述mipi phy节点，需要把对应的物理节点配置上。
   （csi2_dcphy0_hw/csi2_dcphy1_hw/csi2_dphy0_hw/csi2_dphy1_hw）

5. 每个mipi phy都需要一个csi2模块来解析mipi协议，节点名称分别为mipi0_csi2~mipi5_csi2。

6. rk3588所有camera数据都需要通过vicap，再链接到isp。rk3588仅支持一个vicap硬件，这个vicap支持同时输入6路mipi phy，及一路dvp数据，所以我们将vicap分化成rkcif_mipi_lvds~rkcif_mipi_lvds5、rkcif_dvp等7个节点，各个节点的绑定关系需要严格按照框图的节点序号配置。

7. 每个vicap节点与isp的链接关系，通过对应虚拟出的XXX_sditf来指明链接关系。

8. rk3588支持2个isp硬件，每个isp设备可虚拟出多个虚拟节点，软件上通过回读的方式，依次从ddr读取每一路的图像数据进isp处理。对于多摄方案，建议将数据流平均分配到两个isp上。

9. 直通与回读模式：
   •直通：指数据经过vicap采集，直接发送给isp处理，不存储到ddr。需要注意的是hdr直通时，只有短帧是真正的直通，长帧需要存在ddr，isp再从ddr读取。

   •回读：指数据经过vicap采集到ddr，应用获取到数据后，将buffer地址推送给isp，isp再从ddr获取图像数据。

   •在dts配置时，一个isp硬件，如果只配置一个虚拟节点，默认使用直通模式，如果配置了多个虚拟节点默认使用回读模式。

七、单路Camera的dts配置说明：( 以imx415摄像头为例 )

• 案例场景：这里使用的是csi2_dphy0的单路camera配置：
• 链路配置： imx415 —> csi2_dphy0 —> mipi2_csi2 —> rkcif_mipi_lvds2—>rkcif_mipi_lvds2_sditf —>rkisp0_vir2

&i2c3 {
	status = "okay";

	imx415: imx415@1a {
		status = "okay";
		compatible = "sony,imx415";
		reg = <0x1a>;
		clocks = <&cru CLK_MIPI_CAMARAOUT_M3>;
		clock-names = "xvclk";
		pinctrl-names = "default";
		pinctrl-0 = <&mipim0_camera3_clk>;
		power-domains = <&power RK3588_PD_VI>;
		pwdn-gpios = <&gpio1 RK_PB0 GPIO_ACTIVE_HIGH>;
		reset-gpios = <&gpio4 RK_PA0 GPIO_ACTIVE_LOW>;
		rockchip,camera-module-index = <0>;
		rockchip,camera-module-facing = "back";
		rockchip,camera-module-name = "CMK-OT2022-PX1";
		rockchip,camera-module-lens-name = "IR0147-50IRC-8M-F20";
		port {
			imx415_out0: endpoint {
				remote-endpoint = <&mipidphy0_in_ucam0>;
				data-lanes = <1 2 3 4>;
			};
		};
	};

	camera_imx219: camera-imx219@10 {
		status = "disabled";
		compatible = "sony,imx219";
		reg = <0x10>;

		clocks = <&clk_cam_24m>;
		clock-names = "xvclk";

		rockchip,camera-module-index = <0>;
		rockchip,camera-module-facing = "back";
		rockchip,camera-module-name = "rpi-camera-v2";
		rockchip,camera-module-lens-name = "default";

		port {
			imx219_out0: endpoint {
				remote-endpoint = <&mipidphy0_in_ucam1>;
				data-lanes = <1 2>;
			};
		};
	};
};

&csi2_dphy0_hw {
	status = "okay";
};

&csi2_dphy0 {
	status = "okay";

	ports {
		#address-cells = <1>;
		#size-cells = <0>;

		port@0 {
			reg = <0>;
			#address-cells = <1>;
			#size-cells = <0>;

			mipidphy0_in_ucam0: endpoint@1 {
				reg = <1>;
				remote-endpoint = <&imx415_out0>;
				data-lanes = <1 2 3 4>;
			};

			mipidphy0_in_ucam1: endpoint@2 {
				reg = <2>;
				remote-endpoint = <&imx219_out0>;
				data-lanes = <1 2>;
			};
		};

		port@1 {
			reg = <1>;
			#address-cells = <1>;
			#size-cells = <0>;

			csidphy0_out: endpoint@0 {
				reg = <0>;
				remote-endpoint = <&mipi2_csi2_input>;
			};
		};
	};
};

&mipi2_csi2 {
	status = "okay";

	ports {
		#address-cells = <1>;
		#size-cells = <0>;

		port@0 {
			reg = <0>;
			#address-cells = <1>;
			#size-cells = <0>;

			mipi2_csi2_input: endpoint@1 {
				reg = <1>;
				remote-endpoint = <&csidphy0_out>;
			};
		};

		port@1 {
			reg = <1>;
			#address-cells = <1>;
			#size-cells = <0>;

			mipi2_csi2_output: endpoint@0 {
				reg = <0>;
				remote-endpoint = <&cif_mipi2_in0>;
			};
		};
	};
};

&rkcif {
	status = "okay";
};

&rkcif_mipi_lvds2 {
	status = "okay";

	port {
		cif_mipi2_in0: endpoint {
			remote-endpoint = <&mipi2_csi2_output>;
		};
	};
};

&rkcif_mipi_lvds2_sditf {
	status = "okay";

	port {
		mipi_lvds2_sditf: endpoint {
			remote-endpoint = <&isp0_vir0>;
		};
	};
};

&rkcif_mmu {
	status = "okay";
};

&rkisp0 {
	status = "okay";
};

&isp0_mmu {
	status = "okay";
};

&rkisp0_vir0 {
	status = "okay";

	port {
		#address-cells = <1>;
		#size-cells = <0>;

		isp0_vir0: endpoint@0 {
			reg = <0>;
			remote-endpoint = <&mipi_lvds2_sditf>;
		};
	};
};

&pinctrl {
	camera {
		cam_pwdn_gpio: cam-pwdn-gpio {
			rockchip,pins = <1 RK_PB0 RK_FUNC_GPIO &pcfg_pull_up>;
		};
	};
};

八、 调试技巧

8.1 i2c设备的通用调试命令：查看设备是否挂载到i2c总线下：

i2cdetect -y 3

8.2 摄像命令

• Linux系统摄像命令：

gst-launch-1.0 v4l2src device=/dev/video11 ! video/x-raw,format=NV12,width=3840,height=2160, framerate=30/1 ! xvimagesink

• Android系统：

  Android系统自带相机APP。点击APP，看摄像画面是否正常显示。

8.3 imx415 相关的log信息

dmesg | grep imx415

8.4 查看拓扑结构

 media-ctl -d /dev/media0 -p

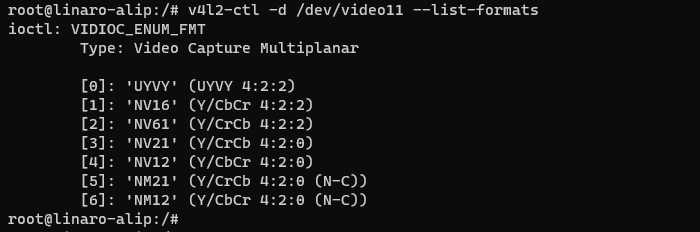

8.5 查看节点采集格式

查看 video11 支持采集的格式，以 video11 为例。
v4l2-ctl -d /dev/video11 --list-formats

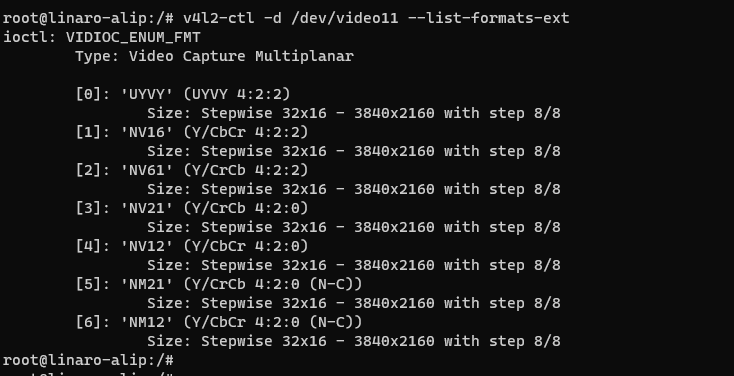

8.6 查看节点支持的分辨率

下图为video11节点： imx415 摄像头支持4K(3840x2160)的查询结果。
