GIS应用技巧之环形地图制作

一、前言

很多小伙伴可能见过下图这种环形地图，看起来高端、大气上档次，精美，如何才能通过GIS制作这种环形地图？

二、具体操作步骤

本文以北京市为中心，向外扩散制作类似的环形地图。

（1）加载数据

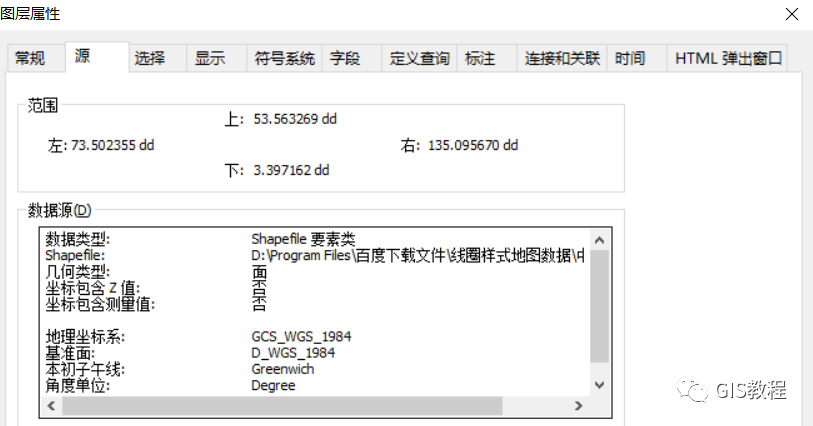

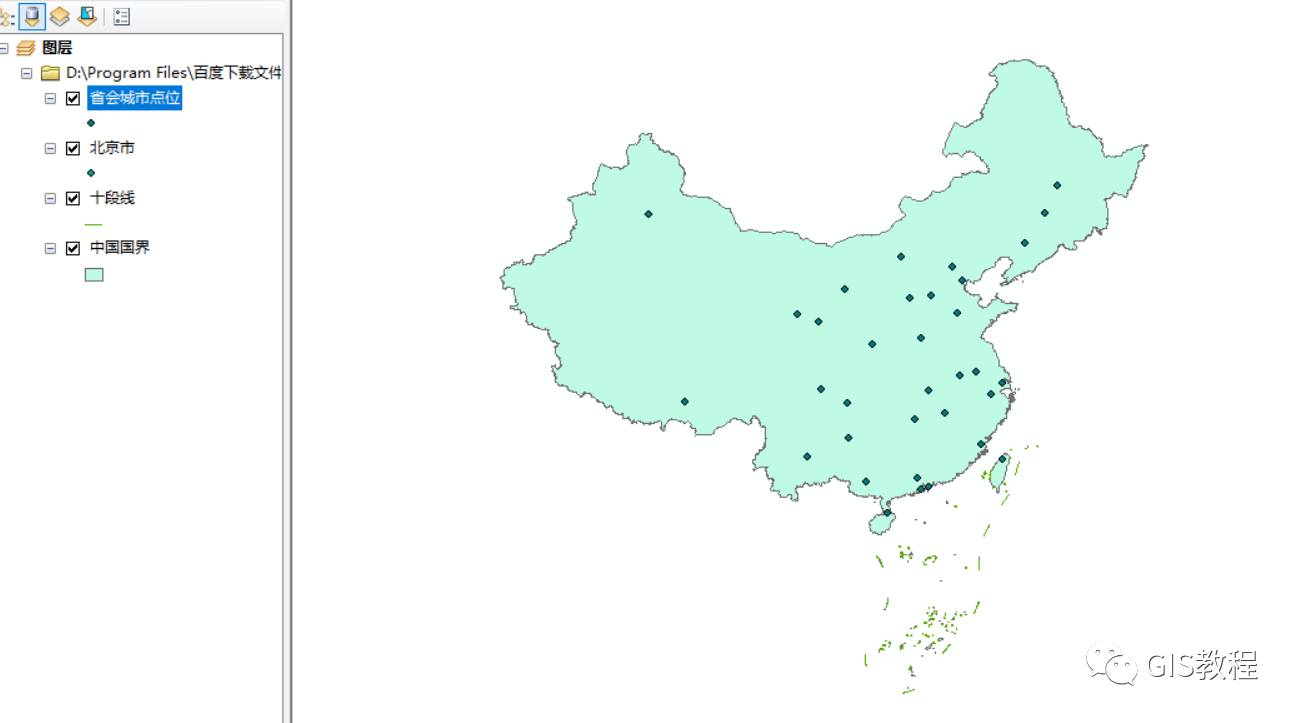

将准备好的北京市、省会城市点位数据、中国国界、十段线加载到GIS，数据原有的投影坐标显示效果如下：

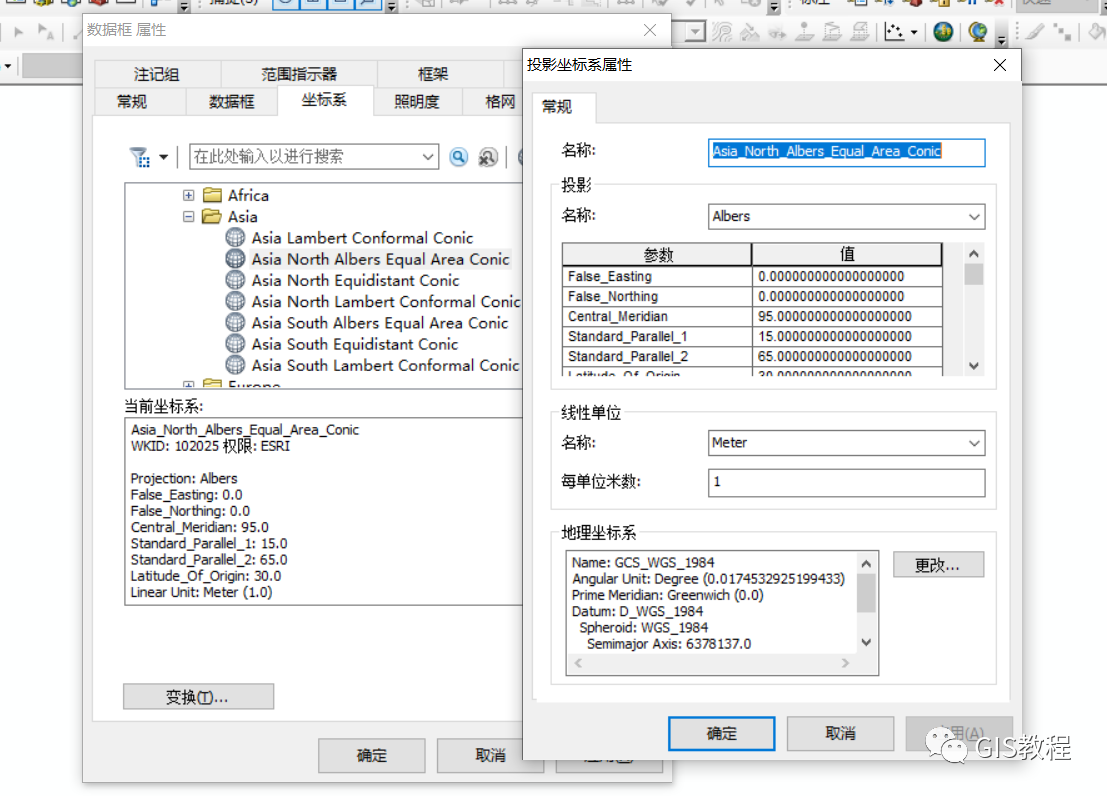

（2）为了便于出图和显示，将投影方式进行变换，右键图层属性，选择坐标系，按照中国标准地图的投影方式，选择Albers等角度投影，右键Asia_North_Albers_Equal_Area_Conic选择复制并修改，将Standard_Parallel_1设置为25°N，Standard_Parallel_2设置为47°N，中央经线设置为105°E。

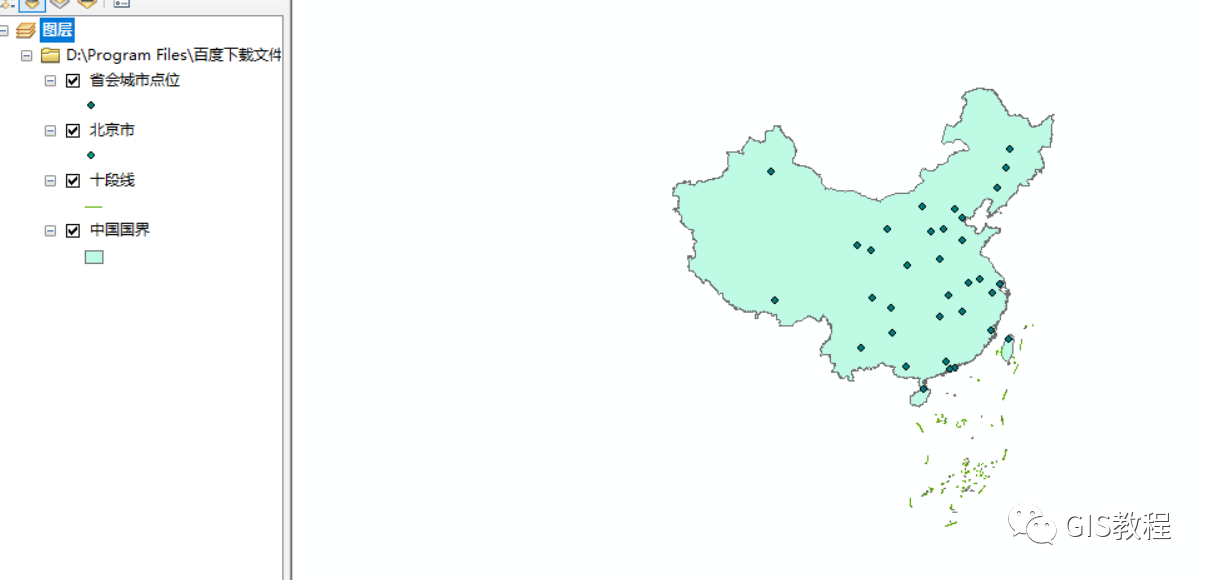

（3）结果如下：

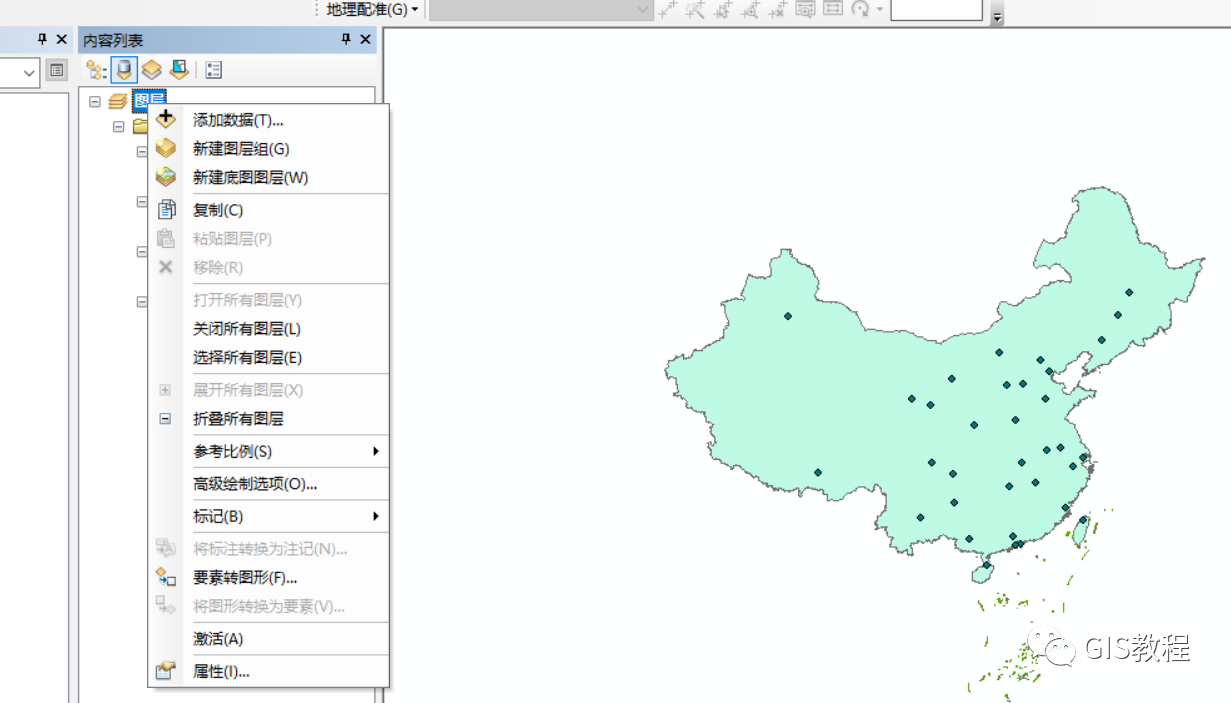

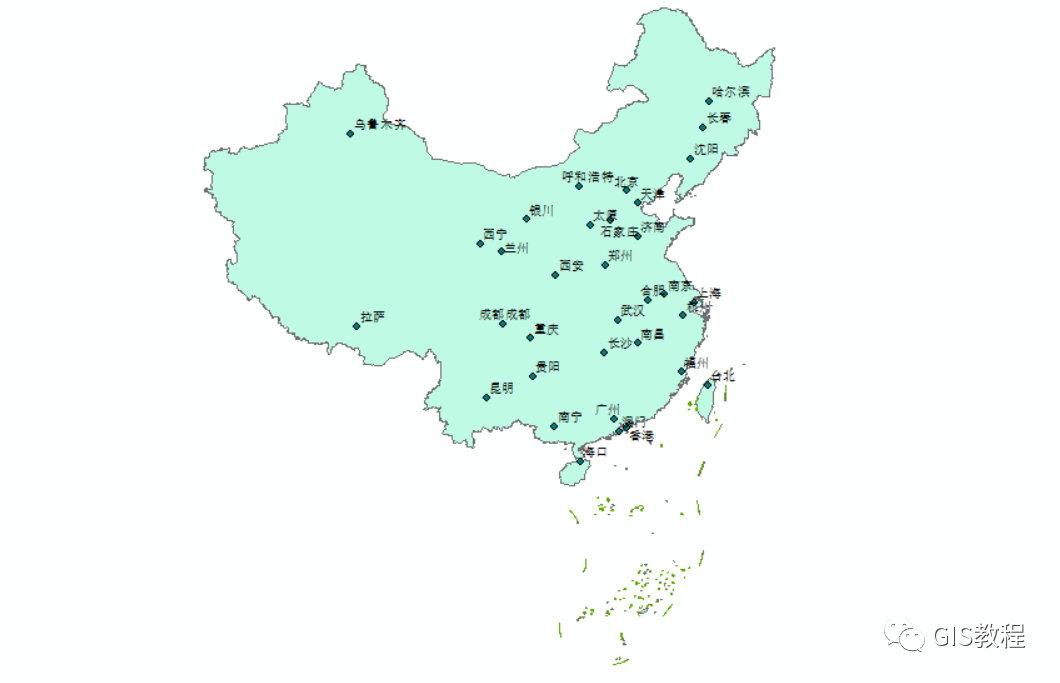

（4）​将城市名称进行标注出来

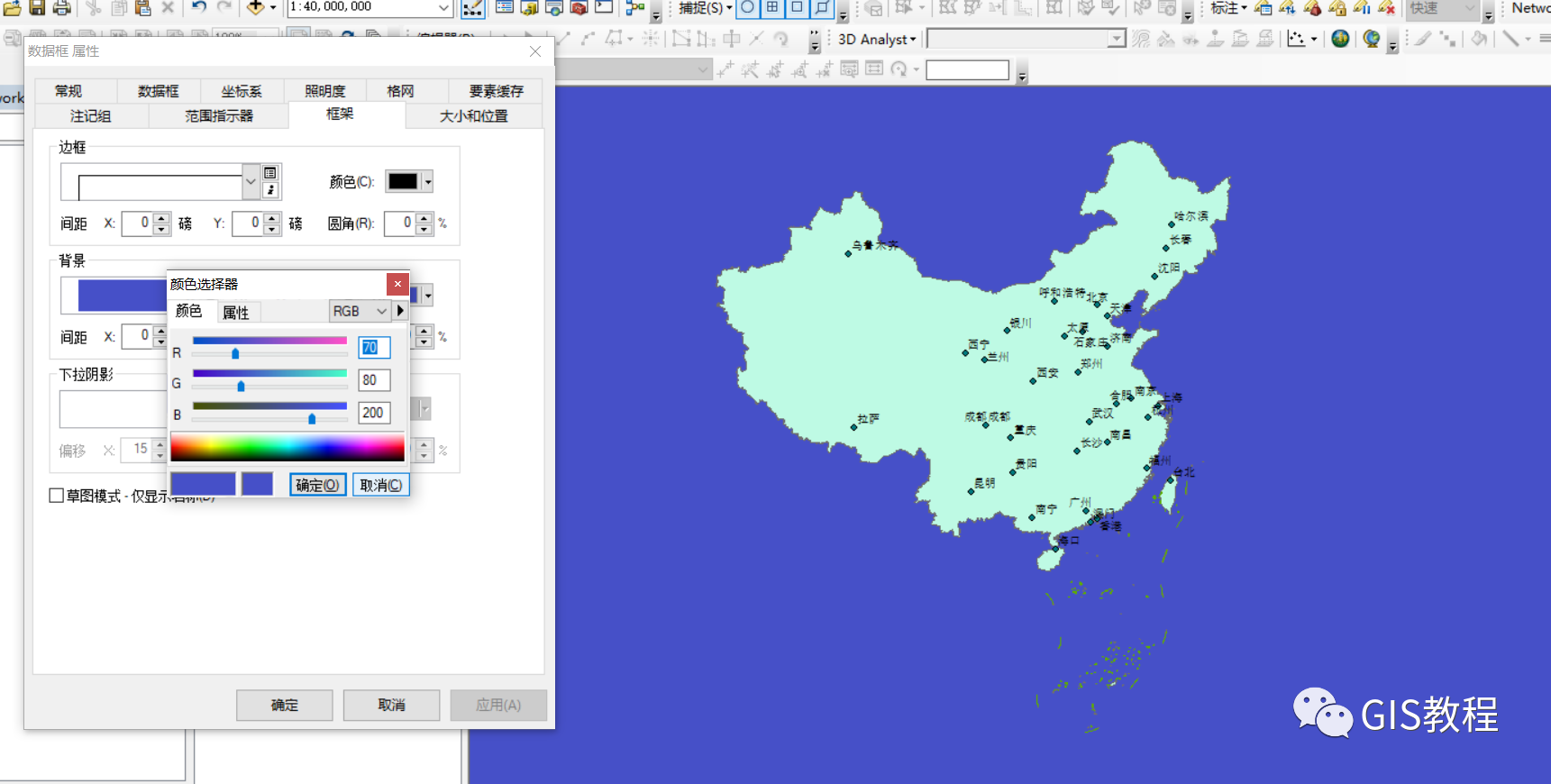

（5）修改地图背景颜色，通常选择颜色为RGB（70,80,200）

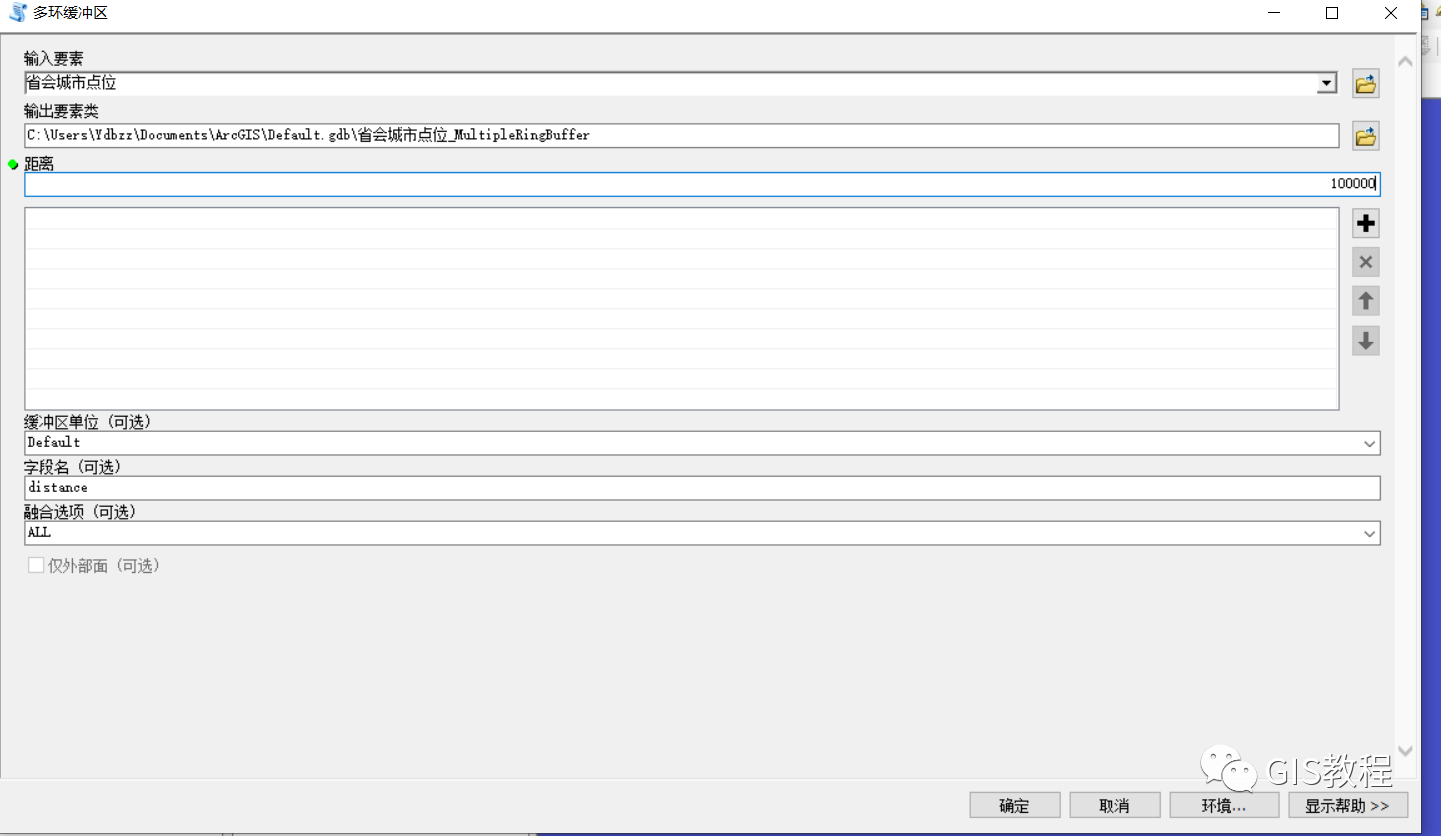

（6）最重要一步来了，就是生成环状缓冲区，搜索工具——多环缓冲区，然后按照下图进行设置，缓冲的间距选择10万米，共计50次。

上述方式太累了需要重复50次，比较辛苦，有没有节省时间的方法，就是通过迭代器。

建立简单的循环，具体如下​：参数缓冲距离10万米，50​个环。

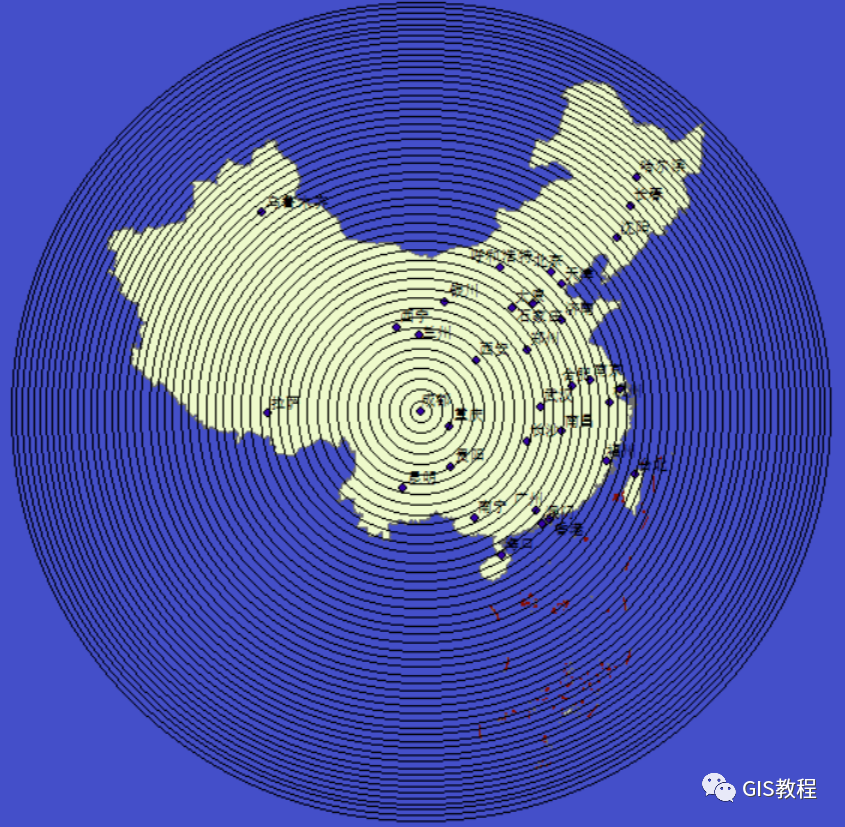

（7）最后得到结果如下​

（8）对得到的结果完成面转线以及裁剪出中国区域的​结果即可。
