任务环境

某中型企业想搭建一个企业网，要求具有WEB服务器，DHCP服务器，DNS服务器。

一、任务目的：

  1. 培养学生学以致用的能力，把以前学的技能和理论知识综合运用到一个系统中，为了达到培养学生整合自己技术能力，系统化自己理论知识的目的，从而能够开阔学生的思维。

  2. 在实训中很讲究项目组成员的互相合作和沟通，这也可以培养学生的表达能力，理解能力和与人合作的能力。

二、任务所需设备（每小组）：

  1. 路由器2台。
  2. 二层交换机2台。
  3. 三层交换机2台。
  4. 电脑6台，如果有8台更好。
  5. 各种网线（直通线，交叉线，配置线）若干（至少要14条直通线，和6条配置线）。

4.1 企业网的基本需求分析

4.1.1 要达到的基本目标

  1. 连接在Cangku和bangong交换机上的客户端电脑通过DHCP服务器自动获取IP地址，包括网关，DNS的IP。

  2. 总公司中的所有vlan 都在三层交换机L上统一建立与管理。

  3. 2台3层交换机配置Vrrp互为冗余备份。

  4. 让internet上的电脑也能访问企业内网中的WEB和FTP服务器，它们的主机名分别是www.707.com和ftp.707.com，它们对外的IP地址为201.1.1.3/24。

  5. 使内网中使用私有IP的用户能够访问Internet。

    6.访问控制只允许192.168.3.0网段的电脑可以ftp到ftp服务器。

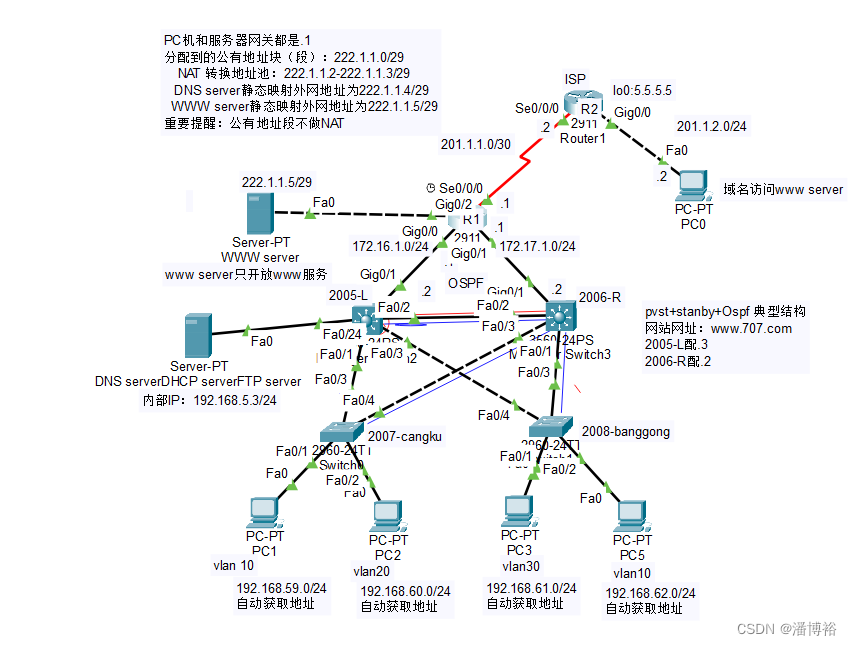

图4-1 总拓扑图

在这里插入图片描述

4.3 交换机的配置

4.3.1 二层交换机的配置

二层交换机上的配置主要有：vlan的配置、vlan trunk的配置以及STP的配置。

1、.在cangku交换机上配置：
switch>en
Switch#con t
Switch(config)#host 2007-cangku
cangku (config)# vlan 10
cangku (config)# vlan 20
#以下是把计算机加入相应的VLAN
cangku(config)#int fa0/1
cangku(config-if)#switchport access vlan 10
cangku(config-if)#exit
cangku(config)#int fa0/2
cangku(config-if)#switchport access vlan 20
cangku(config-if)#exit
#以下是配置端口的trunk模式。假设3，4是连接二台三层交换机的端口。
cangku(config)#int range fa 0/3 - 4
cangku(config-range-if)#switchport mode trunk
cangku(config-range-if)#exit
cangku(config)#exit
cangku#copy run start #保存当前的配置
2、在bangong交换机上配置：
switch>en
Switch#con t
Switch(config)#host 2008-bangong
bangong (config)# vlan 10
bangong (config)# vlan 30
#以下是把计算机加入相应的VLAN
bangong(config)#int fa0/1
bangong(config-if)#switchport access vlan 30
bangong(config-if)#exit
bangong(config)#int fa0/2
bangong(config-if)#switchport access vlan 10
bangong(config-if)#exit
#以下是配置端口的trunk模式。假设3，4是连接二台三层交换机的端口。
bangong(config)#int range fa 0/3-4
bangong(config-range-if)#switchport mode trunk
bangong(config-range-if)#exit
bangong(config)#exit
bangong#copy run start
4.3.2 三层交换机的配置：

在三层交换机上的配置包含如下内容：创建VLAN，Vlan interface的IP地址的配置，扩展访问控制列表的配置，DHCP中继的配置，静态路由的配置，STP的配置。

1、在L交换机上的配置：
switch>en
Switch#con t
Switch(config)#host L
L(config)#ip routing #启动IP路由功能
#建立vlan10、vlan20和vlan30
L (config)#vlan 10
L(config-vlan)#exit
L (config)#vlan 20
L(config-vlan)#exit
L (config)#vlan 30
L(config-vlan)#exit
#以下是启动和配置pvst协议
1、在L交换机上的配置：
switch>en
Switch#con t
Switch(config)#host L
L(config)#ip routing #启动IP路由功能
#建立vlan10、vlan20和vlan30
L (config)#vlan 10
L(config-vlan)#exit
L (config)#vlan 20
L(config-vlan)#exit
L (config)#vlan 30
L(config-vlan)#exit
#以下是启动和配置PVST协议
spanning-tree mode pvst
spanning-tree vlan 10 priority 24576
spanning-tree vlan 20,30 priority 28672
#以下是配置端口的trunk模式。假设6,4是分别连接到二层交换机的端口。
L(config)#int  fa0/4
L(config-if）# Sw mo acc
L(config-if）# Sw trunk enc dot1q
L(config-if）# Sw mo trunk
L(config)#int  fa0/6
L(config-if）# Sw mo acc
L(config-if）# Sw trunk enc dot1q
L(config-if）# Sw mo trunk
#以下是配置VLAN 接口的IP，并定义虚拟网关
interface Vlan10
 ip address 192.168.59.3 255.255.255.0
 ip ospf cost 5
 standby 10 ip 192.168.59.1
 standby 10 preempt
 standby 10 track GigabitEthernet0/1 #standby跟踪接口g0/1(与路由器R1连接)的状况。若此接口为down，则satndby优先级值减20.
#
interface Vlan20
 ip address 192.168.60.3 255.255.255.0
 ip ospf cost 5
 standby 20 ip 192.168.60.1
 standby 20 priority 99
 standby 20 preempt # #定义vlan 20的权限为99，比默认值100小，所以对于vlan 20来说，这个L交换机是备份交换机。
#
interface Vlan30
 ip address 192.168.61.3 255.255.255.0
 ip ospf cost 5
 standby 30 ip 192.168.61.1
 standby 30 priority 99
 standby 30 preempt
 #以下是与R交换机连接的端口IP的配置
L(config)#int fa0/2
L(config-if）# Sw mo acc
L(config-if）# Sw trunk enc dot1q
L(config-if）# Sw mo trunk
#以下是与DNS服务器连接的交换机端口IP的配置
L(config)#int  fa 0/24    #连接端口为0/24连接到DNS server
L(config-if)# no switchport
L(config-if)# ip address 192.168.5.1  255.255.255.0
#以下是与路由器R1连接的端口交换机fa0/5的配置
L(config)#int g0/1   #连接端口为g0/1连接到R1
L(config-if)# no switchport
L(config-if)# ip address 172.16.1.2  255.255.255.0
L(config-if)# no shutdown
#以下是DHCP 中继的配置
 Int vlan 10
  Ip help-address 192.168.6.3
Int vlan 20
  Ip help-address 192.168.6.3
Int vlan 30
  Ip help-address 192.168.6.3
  #
  #以下是动态路由ospf的配置
L(config)#router ospf 100
R(config-router)#router-id 2.2.2.2
L(config-router)#network 192.168.1.0 0.0.0.255 area 0
L(config-router)#network 192.168.2.0 0.0.0.255 area 0
L(config-router)#network 192.168.3.0 0.0.0.255 area 0
L(config-router)#network 192.168.5.0 0.0.0.255 area 0
L(config-router)#network 172.16.1.0 0.0.0.255 area 0
 #
#以下是扩展访问控制列表的配置，主要是为了只能够让192.168.3.0网段的电脑能够ftp到二台服务器，其他网段的电脑不行。
#以下这段命令在整个网络配置和调试通了以后，才进行配置。
L(config)# ip access-list extended aaa
L(config-ext-nacl)#permit tcp host 192.168.5.3 eq ftp 192.168.61.0 0.0.0.255
L(config-ext-nacl)#deny tcp host 192.168.5.3 eq ftp  any
L(config-ext-nacl)#permit ip any any
#
L(config) #int fa0/24
L(config-if)# ip access-group aaa in
#把刚才定义的访问控制列表aaa应用到该端口进的方向，只有192.168.3.0网段的电脑能够ftp到192.168.5.3服务器。
 #以上这段ACL命令在整个网络配置和调试通了以后，才进行配置。
2、在R交换机上的配置：
switch>en
Switch#con t
Switch(config)#host R
R(config)#ip routing
R(config)#vlan 10
R(config)#vlan 20
R(config)#vlan 30
#以下是启动和配置PVST协议
spanning-tree mode pvst
spanning-tree vlan 30 priority 8192
spanning-tree vlan 20 priority 24576
spanning-tree vlan 10 priority 2867
#以下是配置端口的trunk模式。假设1,6是分别连接到二层交换机的端口。
R(config)#int range fa 0/1,3
R(config-if）# Sw mo acc
R(config-if）# Sw trunk enc dot1q
R(config-if）# Sw mo trunk
#以下是与L交换机连接的端口IP的配置
R(config)#int fa 0/2
R(config-if）# Sw mo acc
R(config-if）# Sw trunk enc dot1q
R(config-if）# Sw mo trunk
#
#以下是配置VLAN 接口的IP，并定义虚拟网关和抢占方式
interface Vlan10
 ip address 192.168.59.3 255.255.255.0
 ip ospf cost 5
 standby 10 ip 192.168.59.1
 standby 10 preempt
 standby 10 track GigabitEthernet0/1 ##standby跟踪接口g0/1(与路由器R1连接)的状况。若此接口为down，则standby优先级值减20.
#
interface Vlan20
 ip address 192.168.60.3 255.255.255.0
 ip ospf cost 5
 standby 20 ip 192.168.60.1
 standby 20 priority 99
 standby 20 preempt
#
interface Vlan30
 ip address 192.168.61.3 255.255.255.0
 ip ospf cost 5
 standby 30 ip 192.168.61.1
 standby 30 priority 99
 standby 30 preempt
  R(config-if)#exit
#以下是与路由器连接的端口IP的配置
R(config)#int  g0/1      #连接端口为g0/1连接到R1
R(config-if)# no switchport
R(config-if)# ip address 172.17.1.2  255.255.255.0
#以下是DHCP 中继的配置
 Int vlan 10
  Ip help-address 192.168.6.3
Int vlan 20
  Ip help-address 192.168.6.3
Int vlan 30
  Ip help-address 192.168.6.3
#以下是动态路由ospf的配置
R(config)#router ospf 100
R(config-router)#router-id 3.3.3.3
R(config-router)#network 192.168.1.0 0.0.0.255 area 0
R(config-router)#network 192.168.2.0 0.0.0.255 area 0
R(config-router)#network 192.168.3.0 0.0.0.255 area 0
R(config-router)#network 172.17.1.0 0.0.0.255 area 0

4.4 路由器的配置

路由器的配置包含：端口IP的配置，静态路由的配置，端口NAT的配置，静态NAT的配置。

1、R1的配置：
Red-Giant>enable
Red-Giant#conf t
Red-Giant (config)#hostname R1
R1(config)#interface g0/0 #假设这个端口连接L交换机
R1(config-if)#ip address 172.16.1.1 255.255.255.0
R1(config-if)#ip nat inside
R1(config-if)#no shutdown
R1(config-if)#exit
R1(config)#interface g0/1  #假设这个端口连接R交换机
R1(config-if)#ip address 172.17.1.1 255.255.255.0
R1(config-if)#ip nat inside
R1(config-if)#no shutdown
R1(config-if)#exit
R1(config-if)#int s0/0/0  #假设与R2路由器相连的端口是s0/0/0
R1(config-if)#ip add 201.1.1.1 255.255.255.252
R1(config-if)#ip nat outside
R1(config-if)#no shutdown
R1(config-if)#exit
#以下是端口NAT的配置
R1(config)#ip nat pool aaa 222.1.1.2 222.1.1.3 netmask 255.255.255.248
R1(config)#access-list 1 permit 192.168.0.0 0.0.255.255
R1(config)#ip nat inside source list 1 pool aaa overload
#以下是静态NAT的配置(dns服务器对外服务)
R1(config)# ip nat inside source static tcp 192.168.5.3 53 222.1.1.4 53
R1(config)# ip nat inside source static udp 192.168.5.3 53 222.1.1.4 53
#以下是动态路由ospf的配置
R(config)#router ospf 100
R(config-router)#router-id 1.1.1.1
R(config-router)#network 172.16.1.0 0.0.0.255 area 0
R(config-router)#network 172.17.1.0 0.0.0.255 area 0
R(config-router)#default-information originate  #将默认路由发布到ospf域
R1(config)#ip route 0.0.0.0 0.0.0.0 s0/0/0
2、R2的配置：
Red-Giant>enable
Red-Giant#conf t
Red-Giant (config)#hostname R2
R2(config)#interface g0/0
R2(config-if)#ip address 201.1.2.1  255.255.255.0
R2(config-if)#no shutdown
R2(config-if)#exit
R2(config-if)#int s0/0/0  #假设这个端口与R1路由器相连
R2(config-if)#ip add 201.1.1.2 255.255.255.252
R2(config-if)#no shutdown
R2(config-if)#exit
R2(config)#interface lo0
R2(config-if)#ip address 5.5.5.5 255.255.255.255
R2(config-if)#exit
#配置静态路由
R2(config-if)#ip route 222.1.1.0 255.255.255.248 Serial0/0/0

4.5.2 一些常见的查错与测试方法

  1. PC1获取不到IP地址的情况：

（1）检查DHCP服务器有没有起作用。测试方法：把一台测试用的电脑与DHCP服务器接在同一台没有配置任何内容的交换机上，然后用测试PC获取IP地址，看是否成功。在测试PC上所用的获取IP地址的命令是ipconig/renew。如果这时不能获取IP地址，把DHCP服务重启，或是重新建立DHCP作用域。要检查DHCP的“路由器作用域选项”是不是与拓扑图中要求一致。

（2）如果DHCP服务器是正常的，则测试跨网段来获取IP地址。如果获取不到，则要检查要获取IP地址的电脑到DHCP服务器路径上的路由器的DHCP中继代理有没有配置，比如：在此拓扑图中，PC1不能获取IP，则要检查PC1到192.168.6.3这台DHCP服务器的路径上的路由器（在此为三层交换机L）的DHCP中继有没有配置，二条相关的命令：

L(config)#service dhcp

L(config)#ip helper-address 192.168.6.3 还要检查这个DHCP服务器的IP地址有没有配置正确。这个IP地址就是启用了DHCP服务电脑的IP地址。

（3）如果路由器上的DHCP中继代理启用了，还不能获取IP地址，则检查要获取IP地址的电脑到DHCP服务器的连通性。测试方法（以PC1为例）：

在PC1上手动配置一个所属网段的IP（在此为192.168.1.5/24，网关为192.168.1.1），然后在PC1上ping 192.168.6.3，看是否通。一般情况下，大多数不能获取IP地址，都是因为这个ping不通的问题。

（4）当第（3）步骤里PING不通时，可以运用如下方法来查错。这也是其他ping不通情况的一般查错方法：

① 检查本机的IP地址参数有没有配置正确。

特别是那些双网卡的电脑，IP地址是不是正确地配置到了正确的网卡上。可能通过拨插网线的形式来确定IP地址是不是在正确的网卡上。

对于双网卡以windows为平台的电脑，要只有一个网卡配置网关地址（在此就是PC1连接cangku交换机的那个网卡要配置网关地址），另一个网卡不要配置网关地址。如果二个网卡都配置了网关地址，也是会导致Ping不通的。这时可能用netstat –ar来查看本机的默认路由是不是正确。

② 如果确定了本机的IP地址参数配置正确，看看是否有相关的个人防火墙配置（在此不谈个人防火墙如何配置，建议直接把电脑上的防火墙关掉）。

③ 如果关了防火墙还ping不通，就要开始一段链路一段链路来检查了。

在此拓扑中还是以PC1为例。

首先检查PC1到L交换机的连通性，使用命令Ping 192.168.1.3，这个IP地址就是在L交换机上PC1所属的vlan 10的VLAN接口IP。

如果此时不通。

检查cangku交换机与L交换机相连的端口的trunk模式有没有启用。在cangku交换机的特权用户配置模式下使用show run命令，查看连接到L交换机的端口是不是trunk口(switchport mode trunk这条命令)

检查cangku交换机连接到PC1的端口，是不是在VLAN 10里。检查方法是：在cangku交换机的特权用户配置模式下使用show vlan命令查看VLAN 10包含了哪些端口，连接PC1的端口是不是在其中。

如果PC1 ping 192.168.1.3是通的，则继续ping 192.168.5.1，如果PC1 ping 192.168.1.3是通的，则ping 192.168.5.1是没问题的。如果PING 不通192.168.5.1这个IP，就要在L交换机上检查有没有在正确的端口上配置了这个IP地址，检查方法：在L交换机的特权用户模式下用show ip interface这条命令，检查与DHCP服务器相连的端口的IP地址是192.168.5.1

继续ping 192.168.5.3，如果ping 192.168.1.3通，ping 192.168.5.1通，但ping 192.168.5.3不通，则要检查192.168.5.3这台机的防火墙和有没有配置网关（192.168.5.3这台机网关地址在此拓扑中是192.168.5.1）。

如果PC1 ping 得通192.168.5.3，则说明PC1到DHCP服务器的网络的连通性没有问题，是可以获取到IP地址的。

PC2的情况也是类似。

如果是PC3获取不到IP地址，除了上面的情况外，还要检查L交换机上有没有路由到达192.168.5.0网段的。

2、如果PC1，PC2，PC3不能够访问www.707.com。在此以PC1为例进行说明，PC1不能访问www.707.com这个网站的原因主要有以下：

（1）PC1不能和DNS服务器（192.168.5.3）取得联系，所以不能解析到www.707.com的IP地址，这是网络连通性问题。这时可以通过在PC1 上ping DNS服务器IP来检查PC1和DNS之间的连通性问题:

PC1 Ping 192.168.1.3

PC1 Ping 192.168.5.1

PC1 Ping 192.168.5.3

（2）PC1 能够与DNS相通，但不能解析得到www.707.com，这是DNS服务器的问题。请检查DNS中的主机记录是否正确。

（3）PC1 能够获取到www.707.com的IP地址（在此例中是222.1.1.5），但不能ping通，则这是网络问题。可以在PC1上通过ping如下IP地址进行测试：

PC1 Ping 192.168.1.3

PC1 Ping 222.1.1.1

PC1 Ping 222.1.1.5

（4）如果PC1 能够与222.1.1.5连通，但不能打开网页，则可能是WEB服务器的配置问题，这时请检查WEB服务器的主目录和主页设置是否正确。

​ 如果PC1不能访问ftp.707.com的故障与前面的故障排除方法相似。

3、只有pc3才能telnet主机IP为192.168.6.3，192.168.5.3的服务器，其他电脑不能够telnet这二台服务器。如果此功能不能实现。则主要检查扩展访问控制列表。

4、PC1，pc2，PC3，PC5能够ping通外网（5.5.5.5）。

如果该项功不能实现，则首先要检查PC1—外网上每段链路的连通性，然后要检查端口NAT相关的配置。

5、PC4能够通过201.1.1.3的IP访问内网中的WEB服务器。

.1.1

PC1 Ping 222.1.1.5

（4）如果PC1 能够与222.1.1.5连通，但不能打开网页，则可能是WEB服务器的配置问题，这时请检查WEB服务器的主目录和主页设置是否正确。

​ 如果PC1不能访问ftp.707.com的故障与前面的故障排除方法相似。

3、只有pc3才能telnet主机IP为192.168.6.3，192.168.5.3的服务器，其他电脑不能够telnet这二台服务器。如果此功能不能实现。则主要检查扩展访问控制列表。

4、PC1，pc2，PC3，PC5能够ping通外网（5.5.5.5）。

如果该项功不能实现，则首先要检查PC1—外网上每段链路的连通性，然后要检查端口NAT相关的配置。

5、PC4能够通过201.1.1.3的IP访问内网中的WEB服务器。

​ 如果该功能不能实现，除了要检查网络连通性，还要检查静态NAT的配置。

潘博裕
关注
  • 0
    点赞
  • 踩
  • 11
    收藏
    觉得还不错? 一键收藏
  • 打赏
    打赏
  • 0
    评论
专栏目录
中小型企业网络规划设计方案(完整版)
01-12
目录 第1章 需求分析 4 1.1 实施背景 4 1.2 网络应用需求 4 1.3 网络性能需求 6 1.4 信息点统计 6 第2章 网络总体设计 7 2.1 网络设计总体要求 7 2.1布线的设计 8 2.2 楼宇间互连的介质选择 9 2.3 主干网带宽的考虑 9 2.4 客户机的带宽分析 10 2.5网络三层结构设计 12 2.5.1核心交换机设备选型 13 2.5.2接入层交换机备选型 14 2.5.3 路由器设备选型 15 2.5.4无线路由器设备选型 16 第3章网络设备配置清单 17 3.1 PC配置 17 3.2路由器配置 19 3.3交换机配置 20 4.项目总结 21 4.1本项目运行情况 21 4.2项目不足 22
基于eNSP的简单企业网络规划与设计
05-24
目 录 摘要 1 1 需求分析 2 1.1 项目背景 2 1.2 项目需求 2 1.3 设计目标 2 2 拓扑结构设计 3 2.1 整体概况 3 2.2 接入层 4 2.3 汇聚层 4 2.4 核心层 5 3 IP地址及端口规划设计 5 3.1 网络设备选型 5 3.2 部门IP地址规划 6 3.3 端口划分及配置 6 4 关键技术及配置 8 4.1 VLAN技术 8 4.1.1 技术介绍 8 4.1.2 技术配置 8 4.2 MSTP技术 10 4.2.1 技术介绍 10 4.2.2 技术配置 10 4.3 VRRP技术 11 4.3.1 技术介绍 11 4.3.2 技术配置 11 4.4 无线接入技术 12 4.4.1 技术介绍 12 4.4.1 技术配置 12 4.5 DHCP技术及配置 13 4.5.1 技术介绍 13 4.5.2 技术配置 13 4.6 NAT技术 14 4.6.1 技术介绍 14 4.6.2 技术配置 15 4.7 ACL技术 15 4.7.1 技术介绍 15 4.7.2 技术配置 16 5 系统连通性测试 16 6 结论 23 参考文献 24
利用思科模拟器设计企业网络
qq_35874169的博客
11-23 8289
利用思科模拟器设计企业网络     简单的企业网络结构设计，模拟内网外网。 1、需求分析     公司分内网和外网，内网设有服务器，仅供内部公司员工使用。公司内部员工可以访问因特网，不允许外部人员访问公司内部网络。     在网络及业务需求方面，要求网络安全性、可靠性较高，系统易扩充、管理和维护，数据处理及通讯能力强、响应速度快；要求架设FTP Server便于公司内部人员共享文件，同时增设技术部FTP专用Server；员工之间采用电子邮件Email，架设 Email Server；使用NAT技术实现内网I
某公司网络设计与规划
毕业作品网站
07-25 2733
有个网络的基础架构，使用正确的技术手段，才能完美实现网络的功能，为了更好的管理网络，以及考虑网络未来的可扩展性，网络中路由协议、IP地址规划、VLAN的规划等需要考虑到实际情况，进行合理的规划，才能真正使得IT作为底层推动业务的发展。对一个大型网络来说，选择一个合适的路由协议是非常重要的，不恰当的选择有时对网络是致命的，路由协议对网络的稳定高效运行、网络在拓朴变化时的快速收敛、网络带宽的充分有效利用、网络在故障时的快速恢复、网络的灵活扩展都有很重要的影响。当新的路由比原路由更佳时，由新路由将替代老的路由。.
Cisco Packet Tracer企业网络安全策略的综合设计与实现
weixin_43834422的博客
09-08 4256
Cisco Packet Tracer企业网络安全策略的综合设计与实现 本节内容包含典型的企业网络结构，主要的网络安全技术手段等。课程设计的目标是 要掌握和使用内网隐藏，边界包过滤，区域策略防火墙，虚拟专用网的搭建，内网不同部 门之间的安全隔离等主要网络安全技术，并学习这些安全技术的综合运用。 ...
思科双核心双路由双出口三层结构园区网拓扑图
07-05
本项目是思科双核心双路由双出口三层结构园区网拓扑图
Cisco简单配置（十五）——交换式企业网络
why not try ?!的博客
10-04 2338
Cisco—配置交换式企业网
基于Cisco packet tracer的双核心多结构企业网/校园网网络设计综合组网配置/作品演示【网络工程毕业设计】
weixin_47384772的博客
03-17 4127
划分区域：主公司，分公司，外网，服务器，无线 设计技术动态 vlan ，nat，ospf ACL访问控制列表，HSRP备份冗余，服务器配置，动态主机配置协议（DHCP），FTP，email，IPhone，生成树协议（STP），链路聚合。 本视频的配置文件适用于多数毕业设计和课程设计！！！
基于Cisco PacketTrancer的企业/校园双核心热备+WLC、AC无线控制器的无线网络拓扑规划
weixin_47384772的博客
03-12 4032
设计技术动态 vlan ，nat，ospf ACL访问控制列表，HSRP备份冗余，服务器配置，动态主机配置协议（DHCP），FTP，email，IPhone，生成树协议（STP），链路聚合。 无线WLC控制器，无线AP，无线路由，无线网络加密策略。
BCMSN---CISCO企业网三层拓扑
weixin_42727997的博客
03-19 2208
一.网络需求 1.R2为ISP，只可以配置IP地址； 2.使用VTP使得PC1/PC2/PC3/PC4/PC5/PC6均属于不同vlan（vlan 2/3）； 3.汇聚层使用快速生成树或者多生成树； 4.SW1-SW2-SW3-SW4-SW5之间使用DTP建立trunk； 5.SW1-SW2之间使用Ethernchannel； 6.SW1-SW2之间使用SVI搭建网关冗余环境； 7.核心层使用EI...
Cisco 中小企业网络结构设计案例
10-14
Cisco 中小企业网络结构设计案例 设计思路： 1、 路由器上配置NAT转换，默认路由至ISP，静态路由至三层交换机 2、 三层交换机上划VLAN，实现VLAN间路由，至路由器默认路由； 3、 三层交换机上做ACL列表演，写实现VLAN间互相隔离技术。 PS：
中小企业网络设计需求分析
03-17
同大型企业相比，中小企业的规模较小，应用的类型少而且比较简单，因此其网络的基础架构相对简单，实现起来比较容易一些，投资也会少得多。从目前的网络技术和应用的发展趋势来看，对于中小企业，采用基于TCP/IP协议组的以太交换网模式是最适合的。经过几年的发展，以太交换技术和产品都十分成熟，网络的实现和管理都很简单，维护量也小，并且可以向未来的发展进行平滑的升级和过渡。
企业网络构建cisco交、路配置过程
03-17
企业网络构建cisco交、路配置过程,提供给初学者，供初学者参考！
中小型企业网络搭建配置命令
07-03
1、根据网络拓扑规划网络结构并按要求连接线缆 2、根据要求配置各设备的IP、掩码、主机名等基本配置 3、将S1和S2划分vlan：S1的f0/2-10端口为vlan2，S2的f0/2-10端口为vlan3 4、在S3上配置DHCP服务：VLAN1分配的地址网段为192.168.1.0/24；VLAN2分配的地址网段为192.168.2.0 5、在S3上配置ACL，隔离VLAN2和VLAN3，使业务部和财务部之间不能相互访问；业务部能访问内网和外网；财务部只能访问内网，不能访问外网； 6、配置DNS服务器，使其能完成内网域名的解析，当用户访问外网时，能自动转发到公网的域名服务器做解析 7、配置WWW和FTP服务器，公司员工可通过http://www.beyond.com域名访问公司网站；通过ftp://ftp.beyond.com完成文件的上传和下载 8、企业内部网络中实现高效的路由选择协议RIP完成互联 9、在RB上配置NAT，以实现内网能够访问Internet 10、企业内网和外网的互联使用静态路由或默认路由实现
企业网络构建，企业网络设计与实施+思科仿真模型
01-09
在做网络工程的课程设计时找到的资料，资料还不错可以参考参考
利用思科模拟器Cisco Packet Tracer 7.2.1模拟中小型企业网络
04-09
1.VLAN划分 2.ospf路由 3.pat 4.gre vpn 5.hsrp 等
思科IPT中型企业解决方案
03-04
中型企业是200门分机到3000门分机之间的企业，对于这一类型的客户可以使用专门的思科CallManager软硬件平台，基于企业内部IP网实施。通常的几种实施方式介绍如下：1.采用集中式呼叫处理方式，2.采用分布式呼叫处理的...
中型企业网络组网方案
05-10
网络工程 课程设计 7页word 虚拟场景 需求分析 网络设计 预算 维护等内容
中型企业网络设计与仿真毕业设计.doc
最新发布
05-26
如图2-1： 图3-1 网络层次结构 为了实现网络设备的统一，在本设计方案中完全采用同一厂家的网络产品，即Cisco 公司的网络设备构建。本企业网设计方案主要由以下几部分组成：交换模块、广域网接 入模块、服务器模块，...
规划一个 中型园区网络
04-04
为了规划一个中型园区网络，需要考虑以下几个方面： 1. 网络拓扑 中型园区网络的拓扑可以采用星型、环型或者混合型拓扑。在选择拓扑的时候，需要考虑到网络的稳定性、可扩展性和管理复杂度。 2. 网络设备 中型园区网络需要包括路由器、交换机、防火墙和服务器等设备。在选择网络设备的时候，需要考虑到网络规模、业务需求和预算等因素。 3. 网络安全 中型园区网络的安全是非常重要的，需要采取一系列措施来保护网络安全。这些措施包括防火墙、入侵检测系统、加密技术等。 4. 网络管理 中型园区网络的管理需要采用专业的网络管理软件和工具。这些软件和工具可以帮助管理员实时监控网络运行状况，及时处理故障和提高网络性能。 5. 业务需求 中型园区网络的规划需要考虑到业务需求，包括网络带宽、数据存储、应用程序等。需要根据业务需求来确定网络的带宽、存储容量和应用程序等。 6. 扩展性 中型园区网络的规划需要保证网络的扩展性。当园区规模扩大或者业务需求增加时，网络需要能够及时扩展，保证网络的可靠性和稳定性。 基于以上几个方面，可以规划一个中型园区网络。首先，可以采用星型拓扑，使用多个交换机连接到一个核心路由器，保证网络的稳定性和可扩展性。其次，网络设备可以选择思科或华为等品牌的设备，保证网络的性能和可靠性。再次，网络安全可以采用防火墙和入侵检测系统等措施，保护网络的安全。网络管理可以采用Zabbix或Nagios等网络管理软件，帮助管理员实时监控网络运行状况。业务需求可以根据实际情况来确定，保证网络的带宽、存储容量和应用程序等。最后，网络的扩展性需要考虑到园区的规模和业务需求，选择合适的网络设备和拓扑，保证网络的可靠性和稳定性。

“相关推荐”对你有帮助么？

  • 非常没帮助
  • 没帮助
  • 一般
  • 有帮助
  • 非常有帮助
提交
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

潘博裕

你的鼓励将是我创作的最大动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
