STM32 触发HardFault_Handler如何查找原因

STM32出现HardFault_Handler硬件错误的原因主要有两个方面：
1、内存溢出或者访问越界。（包括使用野指针）
2、堆栈溢出。

下面的几个方法不一定能找对地方，所以有时候需要多试几个方法。并且结合变量值分析错误原因，实际情况可能随程序复杂程度不同，但根本原因基本是上面这两点之一。

方法一
<下面用来测试的芯片是STM32L475，Cotex-M4内核>
在中断HardFault_Handler中的while()处打上断点，全速运行后，想法让程序问题复现触发HardFault，让程序执行到此处停止。（如何使用调试器DEBUG因为不是本文重点这里就不赘述了）

看左侧Registers Window窗口（界面上找不到窗口的话，Keil菜单栏点击“View”——“Registers Window”），在寄存器查看窗口查找R14(LR)的值。如果R14(LR) = 0xFFFFFFE9，继续查看MSP（主堆栈指针）的值，如果R14(LR) = 0xFFFFFFFD，继续查看PSP（进程栈指针）的值。

发生异常之后可首先查看LR寄存器中的值，确定当前使用堆栈为MSP或PSP，然后找到相应堆栈的指针，并在内存中查看相应堆栈里的内容。
在Cortex_M3权威指南中可以看到如下图所示：

这里解释一下关于 LR 寄存器的工作原理。如上所述，当 Cortex-M4 处理器接受了一个异常后，寄存器组中的一些寄存器值会被自动压入当前栈空间里，这其中就包括链接寄存器（LR ）。这时的 LR 会被更新为异常返回时需要使用的特殊值（EXC_RETURN）。关于

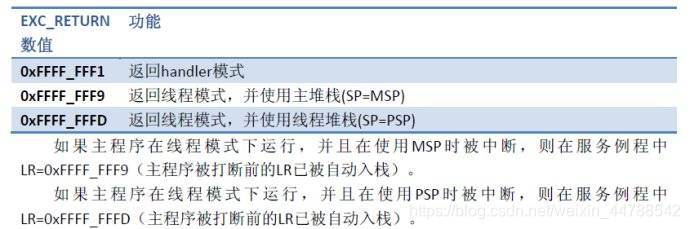

EXC_RETURN 的定义如下，其为 32 位数值，高 28 位置 1，第 0 位到第三位则提供了异常返回机制所需的信息，如下表所示。可见其中第 2 位标示着进入异常前使用的栈是 MSP还是PSP。在异常处理过程结束时，MCU 需要根据该值来分配 SP 的值。这也是本方法中用来判断所使用堆栈的原理。

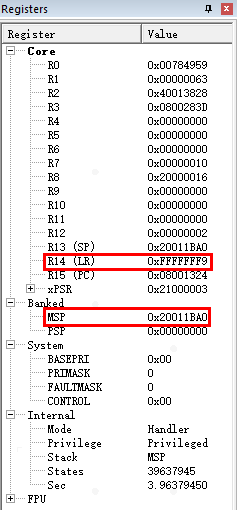

我的程序R14(LR) = 0xFFFFFFF9，注意这里R13(SP)的值实际上与MSP的值一致。

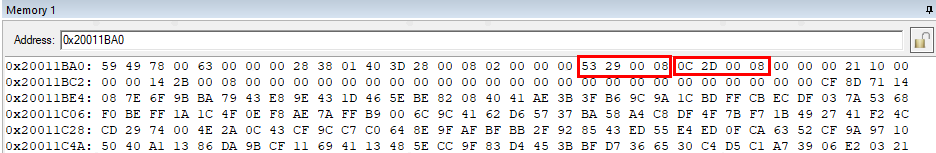

Keil菜单栏点击“View”——“Memory Windows”——“Memory1”，在“Address”地址栏中输入MSP的值：0x20011BA0，然后在对应行里找到地址。地址一般以0x08开头的32位数。注意从右往左看。发生异常后我们可以首先查看LR寄存器的值，确认当前使用的堆栈是MSP还是PSP，然后找到相对应的堆栈指针，并在内存中查看相对应堆栈的内容，内核将R0~R3，R12，LR，PC(Return address)，xPRS寄存器依次入栈，其中堆栈后第25个字节到28字节PC(Return address)即为发生异常前PC将要执行的下一条指令地址。本例中，地址为0x08002D0C和0x08002953。

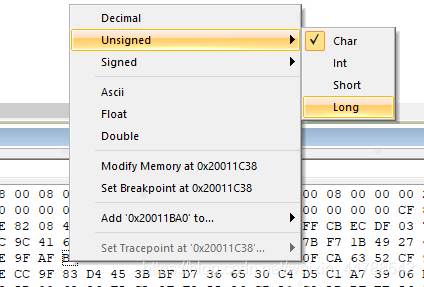

注意这里可以右键设置为32位查看，这样看得比较方便：

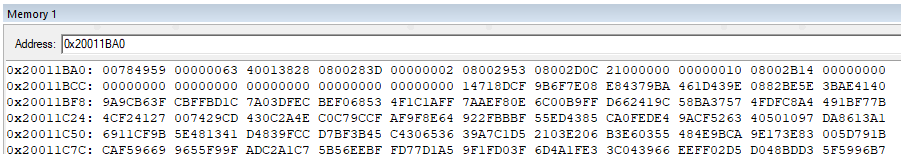

设置后如下图：

◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆
【补充】

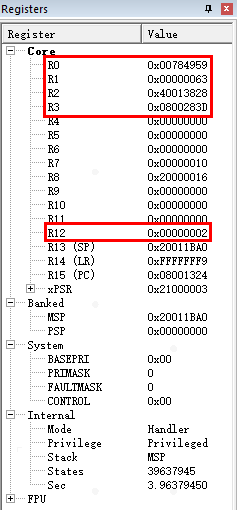

从Memory1可以看到0x20011BA0开始的第一个32位值就对应了R0的值，后面也分别对应了R1，R2，R3，R12

◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆

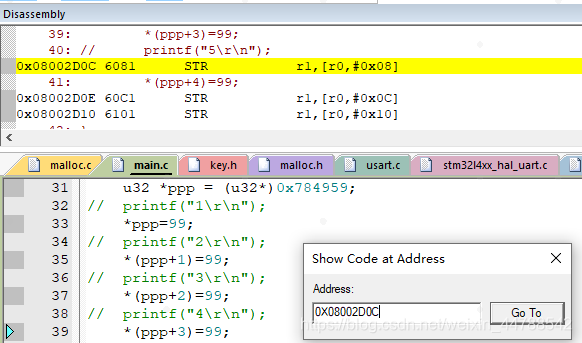

在Keil菜单栏点击“View”——“Disassembly Window”（此反汇编窗口一般默认已经开启），在“Disassembly”窗口中右击，在下拉菜单中选择“Show Disassemblyat Address…”。在弹出框“Show Code atAdress”的地址框中输入地址0x08002D0C进行搜索，然后就会找到相对应的代码。这里的代码就是进入循环中断之前的情况。仔细查看附近区域的相关代码来排查错误具体原因。

用同样的方法在show code at address中输入0x08002953，发现查看的是出错的上一层函数（好像不太准确）

方法二

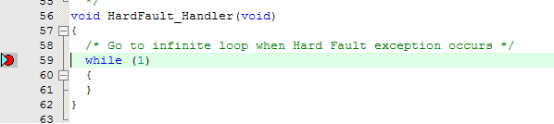

在硬件中断函数HardFault_Handler里的while(1)处打调试断点，程序执行到断点处时自动停止。

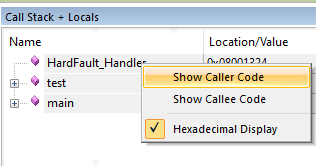

在Keil菜单栏点击“View”——“Call Stack Window”弹出“Call Stack + Locals”对话框。然后在对话框中HardFault_Handler处右键选择“Show Caller Code”，就会跳转到出错之前的函数处，仔细查看这部分函数被调用或者内存使用情况。

◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆
【补充】

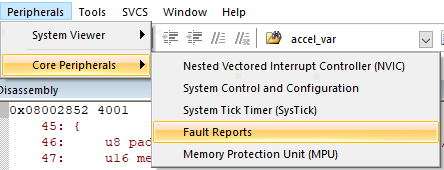

当进入HardFault断点后，菜单栏Peripherals >Core Peripherals >FaultReports打开异常发生的报告，可以查看发生异常的原因。

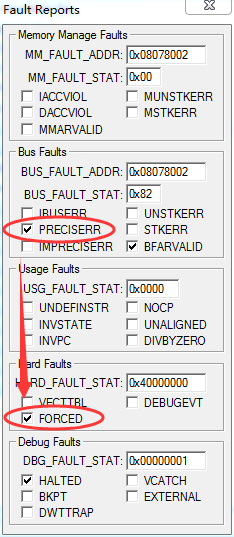

上面的报告发生了BUS FAULT，并将Fault的中断服务转向Hard Fault。

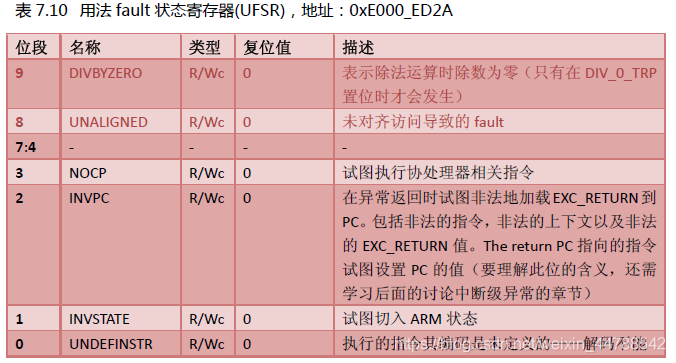

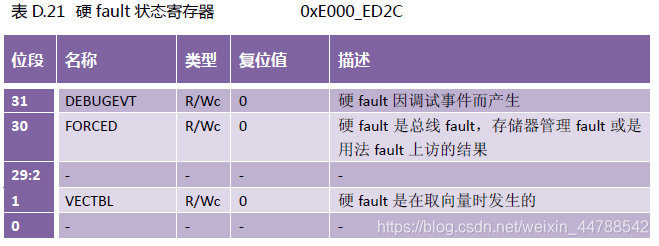

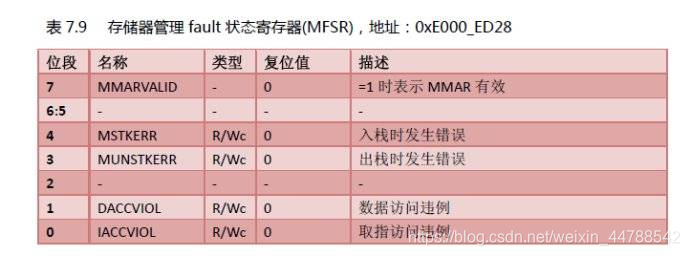

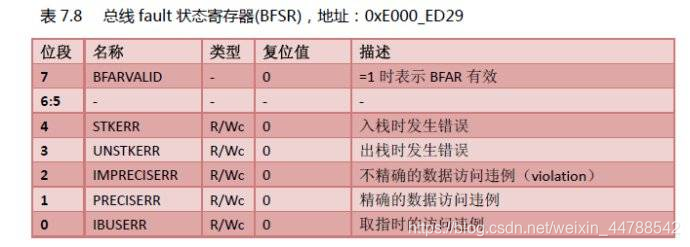

下面部分寄存器说明来自CM3权威指南，与错误报告中的状态位相对应。

总线BUS出现PRECISERR大概率是出现访问越界。

◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆

方法三
此方法有点类似方法一，这种方法不用借助调试器，只需在HardFault_Handler中增加打印相关寄存器的代码。
下面的例程中的寄存器地址是根据CM3内核来的。其他内核可能要随之变化。

void hard_fault_handler_c(unsigned int * hardfault_args)
{
	static unsigned int stacked_r0;
	static unsigned int stacked_r1;
	static unsigned int stacked_r2;
	static unsigned int stacked_r3;
	static unsigned int stacked_r12;
	static unsigned int stacked_lr;
	static unsigned int stacked_pc;
	static unsigned int stacked_psr;
	static unsigned int SHCSR;
	static unsigned char MFSR;
	static unsigned char BFSR;
	static unsigned short int UFSR;
	static unsigned int HFSR;
	static unsigned int DFSR;
	static unsigned int MMAR;
	static unsigned int BFAR;

	stacked_r0 = ((unsigned long) hardfault_args[0]);
	stacked_r1 = ((unsigned long) hardfault_args[1]);
	stacked_r2 = ((unsigned long) hardfault_args[2]);
	stacked_r3 = ((unsigned long) hardfault_args[3]);
	stacked_r12 = ((unsigned long) hardfault_args[4]);
	stacked_lr = ((unsigned long) hardfault_args[5]);
	stacked_pc = ((unsigned long) hardfault_args[6]);
	stacked_psr = ((unsigned long) hardfault_args[7]);
	SHCSR = (*((volatile unsigned long *)(0xE000ED24)));
	MFSR = (*((volatile unsigned char *)(0xE000ED28)));
	BFSR = (*((volatile unsigned char *)(0xE000ED29)));
	UFSR = (*((volatile unsigned short int *)(0xE000ED2A)));
	HFSR = (*((volatile unsigned long *)(0xE000ED2C)));
	DFSR = (*((volatile unsigned long *)(0xE000ED30)));
	MMAR = (*((volatile unsigned long *)(0xE000ED34)));
	BFAR = (*((volatile unsigned long *)(0xE000ED38)));

	printf("\n\n[Hard fault handler - all numbers in hex]\n\n");
	printf("R0 = %x\n",stacked_r0);
	printf("R1 = %x\n",stacked_r1);
	printf("R2 = %x\n",stacked_r2);
	printf("R3 = %x\n",stacked_r3);
	printf("R12 = %x\n",stacked_r12);
	printf("LR[R14] = %x subroutine call return address\n",stacked_lr);
	printf("PC[R15] = %x program counter\n",stacked_pc);
	printf("PSR = %x\n",stacked_psr);
	printf("SHCSR = %x\n",(*((volatile unsigned long*)(0xE000ED24))));
	printf("BFAR = %x\n",(*((volatile unsigned long*)(0xE000ED38))));
	printf("CFSR = %x\n",(*((volatile unsigned long*)(0xE000ED28))));
	printf("HFSR = %x\n",(*((volatile unsigned long*)(0xE000ED2C))));
	printf("DFSR = %x\n",(*((volatile unsigned long*)(0xE000ED30))));
	printf("AFSR = %x\n",(*((volatile unsigned long*)(0xE000ED3C))));
	printf("SCB_SHCSR = %x\n",SCB->SHCSR);

	while (1);
}
