如何使用示波器抓取IIC波形？

一、IIC总线工作原理

（1）主机首先发出开始信号，接着发送1字节的数据，其中高7位的地址码和最低1位的方向位组成，方向位表示主机和从机间的传输方向。 0 表示主机向从机写数据，1表示主机向从机读数据。
（2）系统中的所有从机将自己的地址和主机发送到总线的地址进行比较，如果从机地址与总线地址相同，那从机与主机进行数据交互。
（3）根据方向位，主机从从机接收数据或向从机发送数据。
（4）当数据发送完成后，主机发送一个停止信号，释放IIC总线。
（5）所有的从机等待下一次的开始信号。

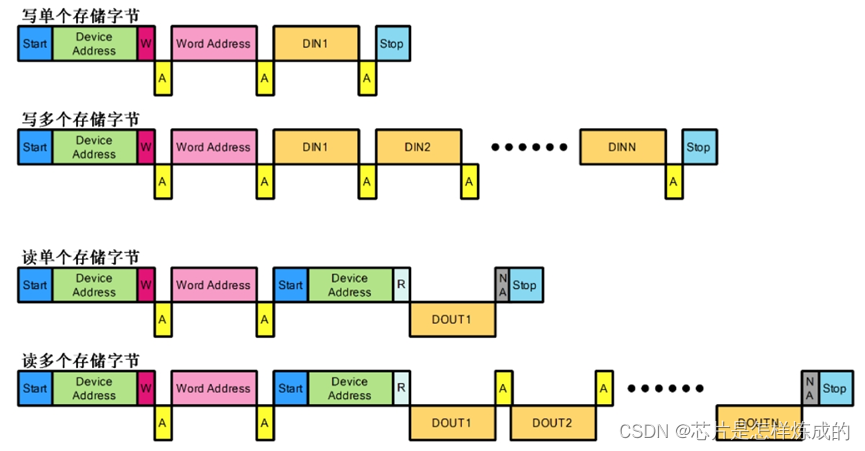

二、IIC的通信过程：

三、IIC的寻址方式

器件地址：包含从设备的地址（7位），以及主机读写标识（1位）
从设备地址：包含4位固定的地址（厂家决定），以及3位可编程地址（编程者决定）
主机读写标识：又称呼为方向位，X代表读（收数据），Y代表写（发数据）。

1. 开始信号：SCL在高电平期间，SDA由高变低即为开始信号；
2. 停止信号：SCL在高电
