提示:硬件设计必须了解的无源器件常识
如何选择电阻电容封装及精度?
在做原理图设计的时候,经常会遇到不清楚选择什么封装的无源器件的情况。随意选择会造成精度不够、成本过高、影响整板温升甚至烧毁器件的可能。我们在调试电路的时候经常会遇到电路不稳定,时好时坏的情况,这极有可能是某颗重要的阻容封装或者精度选择不合适造成的。
一、首先以电阻为例介绍如何选择封装及精度?
1.封装:一般常见的封装是0402-0603-0805等,基本上,不同的封装电阻对应了不同的最大承受功率。
很显然,设计电路时不可能把每颗电阻的datasheet都下载下来确定其封装功率。一般情况下默认的频率-功率对应关系如下:
封装 | 承受功率 |
---|---|
0402 | 1/16W |
0603 | 1/10W |
0805 | 1/8W |
1206 | 1/4W |
顺带一提:0402指的是0.04英寸×0.02英寸,其换算成mm为1mm×0.5mm,因此0402封装在一些地方也会被写成1005封装,下面列举英寸和mm的转换关系:
英寸inch | 毫米mm |
---|---|
0402 | 1005 |
0603 | 1608 |
0805 | 2010 |
1206 | 3216 |
当清楚了这颗电阻上的最大常态电流时,就可以清楚的计算出最大功率,从而对封装型号进行确定。
这里说的电流时常态最大电流,而不是峰值最大电流。在一些应用中,峰值只会存在非常短的时间,那一颗小封装的电阻能否抗过去呢?

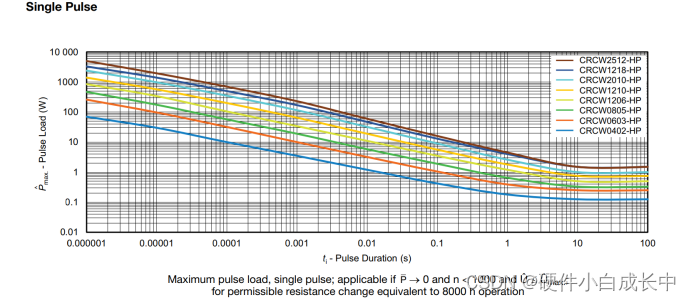

下图是VISHAY电阻的手册:
横坐标时瞬态持续时间,纵坐标是不同电阻可以承受的功率,比如瞬态只持续1ms,那么橘色0603的电阻可以承受10W的功率,即:1K-0603的电阻可以承受100mA的电流1ms。换算成电压的话,在这个瞬态可以承受100V的高压脉冲。这相较于常态的0.1W来说,可以承受的功率是非常大的。这也就是为什么在选择封装时考虑常态最大电流即可的原因。

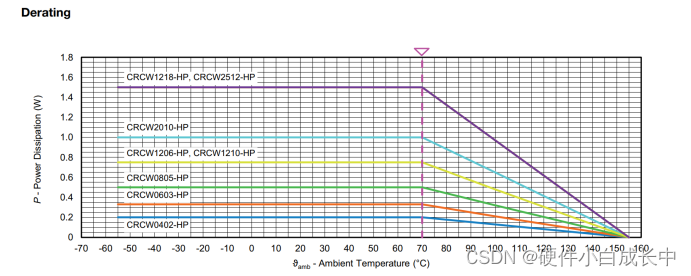

其次需要考虑的是温度降额,如果你的产品一直使用在70℃一下,那么此条可以忽略,如果在105℃下,电阻上可以承受的功率基本上会降额50%。

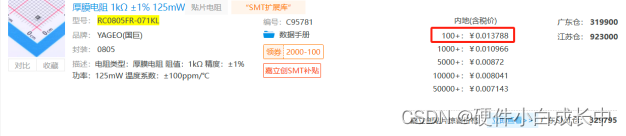

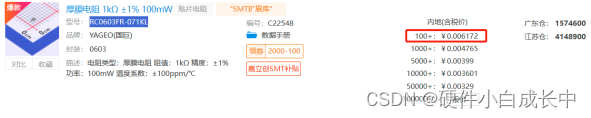

针对上述分析,对于成熟的设计,需要保证封装满足最大功率需求即可,过大的封装在批量生产时会造成成本的浪费已经给layout造成困扰。如果是测试产品或者需要大量手动焊接的则可以适当选择大封装,下图对比了同一阻值同一厂家不同封装的价格差异。0805的基本比0603贵了一倍,很多的产品都是在元器件层一分一分的扣成本,因此在有大批量生产的设计中一定要考虑好电阻的封装。
2.精度:通常电阻的精度被分为1%;5%,二者的差异除了精度就是价格,因此很好做出选择,所有用于限流的电阻,都用5%的,所有用来做AD分压采集的都用1%的,对于电流采集,应该选择专用的0.1%等精度的采样电阻。至于如何计算这颗电阻是否满足任务书中的精度要求,则需要对温度降额、电阻老化等情况进行加权计算求均方根,一般来说1%的电阻精度最差不会低于3%;5%的电阻精度不会低于8%。
3.耐压值:不管是电阻还是电容,标称的电压值都是指在无源器件的两端可以承受的最大电压值。该值受材质,膜厚以及封装影响。
4.顺带一提:0欧姆的电阻存在是为了给调试留出接口,方便更换阻值;通过选贴给两条通道二选一或者多选一等用途。值得注意的是0欧姆的电阻一般认为不是理想的,通常按照50mohm计算,同时,电流能力认为峰值2A(0805及以上),因此在大电流的路径下,非要使用0欧电阻,则需要使用大封装,同时多电阻并联使用。
总结
选择合适的封装、精度可以提高电路的稳定性,避免调试过程中电路表现时好时坏的发生。同时可以优化成本,是硬件设计环节的基本要素。
