TVS管的击穿电压VBR；钳位电压VCL；以及安全工作电压VRWM分别代表什么？其之间存在什么关系？

TVS管的击穿电压VBR；钳位电压VCL;安全工作电压VRWM分别代表什么？其之间存在什么关系？

VRWM指的是Reverse Stand-off Voltage，即反向承受电压，TVS负极上的电压不超过改值，TVS一定不会导通。没有人会用TVS做正向导通，因此反向工作电压的值就是指该点的常态电压最大值。
VCL:最大钳位电压：TVS管的clamping电压是指在TVS管正常工作时，当电压超过设定的阈值时，TVS管会将电压限制在一个较低的水平，以保护电路不受过高的电压损害。
而VBR: breakdown（击穿）电压是指TVS管的最大额定电压，超过时TVS管会发生击穿，电流会急剧增加，以保护电路不受过高的电压损害。
因此，clamping电压和breakdown电压是两个不同的概念，但都是TVS管保护电路的重要参数。
VRWM<VBR<VCL

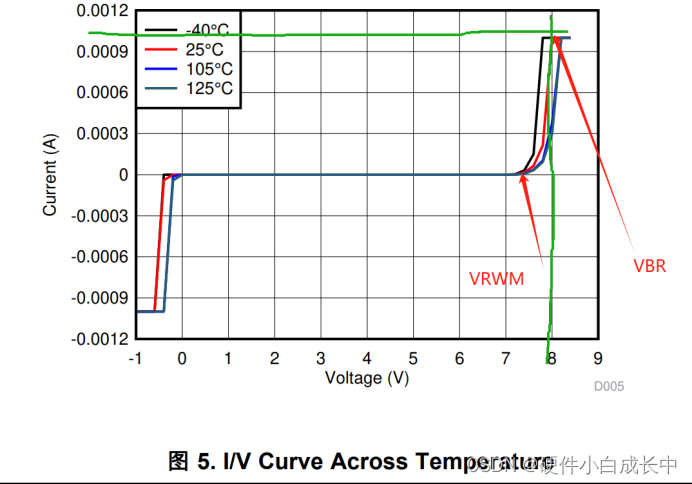

上图是TI的一款TVS，可知，其VRWMmax为7.5V左右；而VRWM表征了最大承受电压，这种限值手册一般不会给出最大值，而是给出更利于设计参考的最小值或者典型值。

比如说，你在一个5V的tracker中，可以将电源引到板外，这个点的电压一般不会超过5V，即一般情况下该TVS不会导通，可以直接应用。
会WCCA分析的同学可能会觉得5V会有5%甚至更大的纹波，即输出超过5V，是不是应该选择VRWM更大一些的TVS呢？其实手册中给出的典型值已经留出裕量，是专门为5V输出的VDD设计的，这一点参考V-I曲线便知。

再看V-I曲线的时候，可以看到VBR对应的点，电流刚好在1mA左右，这里说的1mA没有明确的文献定义，是我看了很多TVS的手册总结出来的规律，他们都会把test condition设置为1mA。如果非要像课本上的定义那样介绍VBR，那就是开始发生雪崩击穿的临界电压。
电压超过VBR后吗TVS上的反向电流会急剧增加，通过加大自身的电流将TVS负端的电压拉低，能够钳位住的最大电压也就是钳位电压，是三个数值中最大的一个，比如上述芯片的VCLP是9.2V。
如果流经TVS上的电流过大，超过了其本身能抗住的浪涌，或者误将非常大的直流源加载了其两端，那么会引起TVS持续电流积累热量，大部分失效模式是烧毁并短路。
其这样的特性在很大一部分可以理解为牺牲自己保护了后端电路，毕竟电源入口处短路了，烧的是源端烧不到后端电路。
如何选型：
1.确认需要保护点的常态电压，对标VRWM;
2.确认其VCLP的值是不是太大了，如果太大了可能保护不到后端电路，这要参考后端的absolute maximum与其进行比较。千万不要错拿VBR当钳位电压，还差很多呢
3.确认自己的电路工作/实验环境（人体模型、机械放电的值是多少KV），确保该ESD能保护住。一般封装越大，抗浪涌的能力越高，SMAJ封装的可以满足日常12V及以下系统的常规实验，且封装小，能满足大部分设计需求。SMCJ一般被称为小乌龟，可以抗住雷击实验，是一般消费产品或者工业产品不需要的，体积过大，按需选择。
