1. 问题详述
更换软件环境或更换环境后,由于项目文件和工艺库的路径发生了改变,在Virtuoso ADE仿真中,load State 后,可能会出现以下错误 :
ERROR (SFE-868): “input.scs” 9: Can not open input file `/home/EDA/kit/PDK_13mmrf_1P6M_30k/smic13mmrf_1233/…/models/spectre/ms013_io33_rf_v1p9_spe.lib’. No such file or directory. Ensure that the file exists and the path to the file is correct. Otherwise, use the -I
2. 解决方法
以下是一些 可能存在问题的位置,一一检查排除即可。
- 方法一

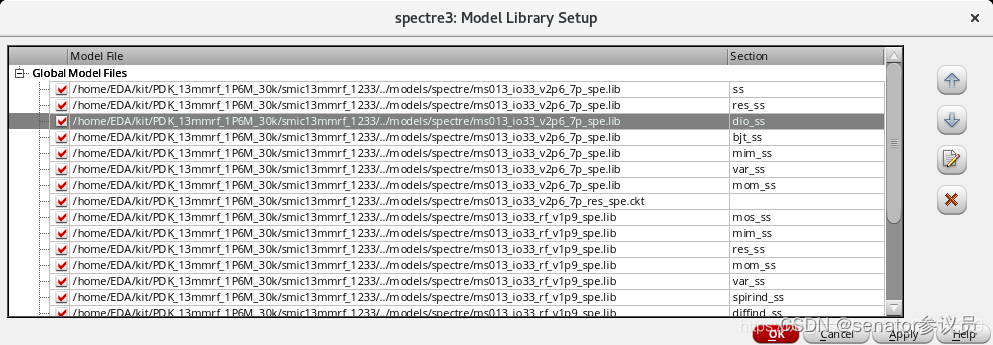

打开setup -> Model Library ,如下图,一个个改。
- 方法二

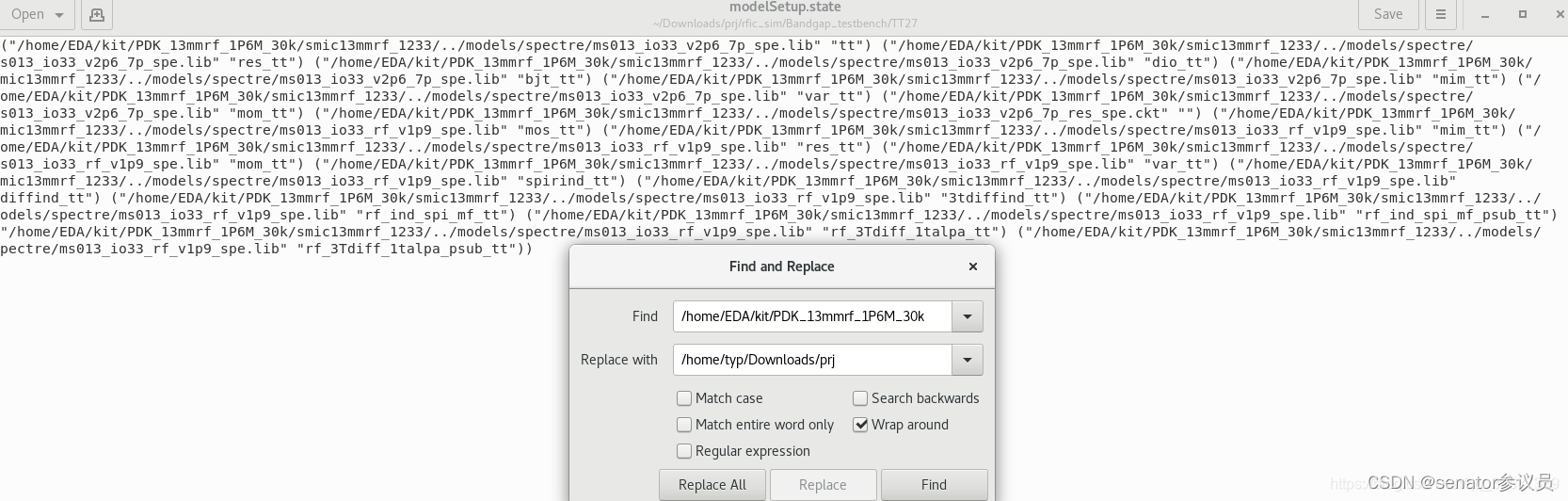

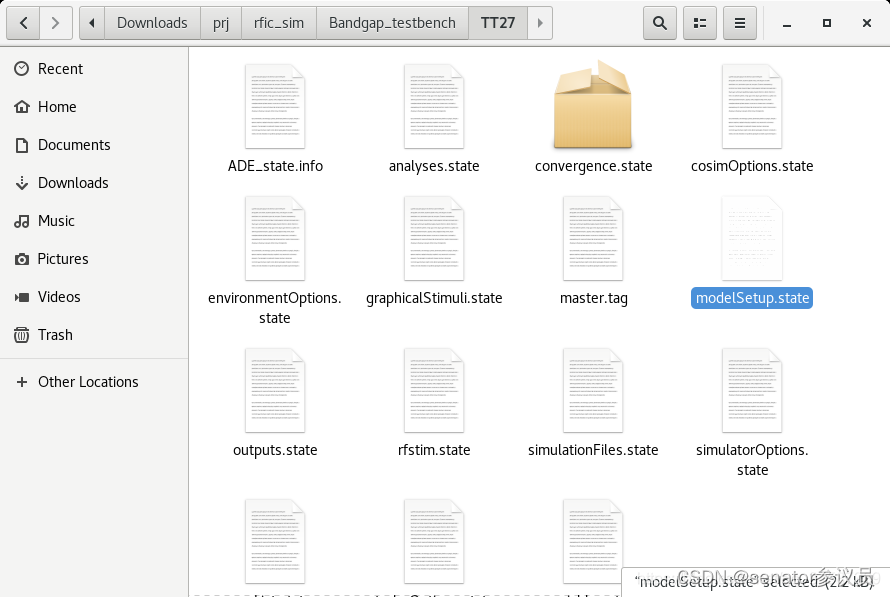

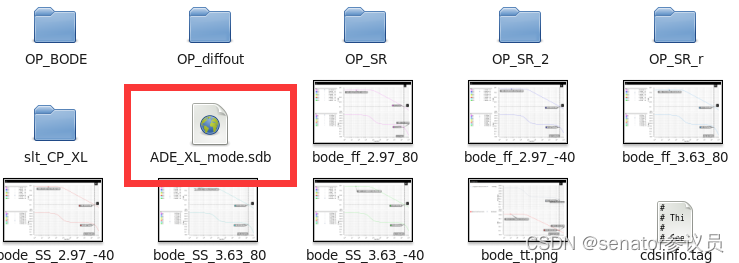

打开你要load 的state 的文件夹地址 ,找到 modelSetup.state文件(或者.mode.sdb文件,如下图),然后右键用gedit打开,Ctrl/Command + H替换掉不对的路径就可以了,最后打开ADE,重新load state 再跑一下就好
- 方法三

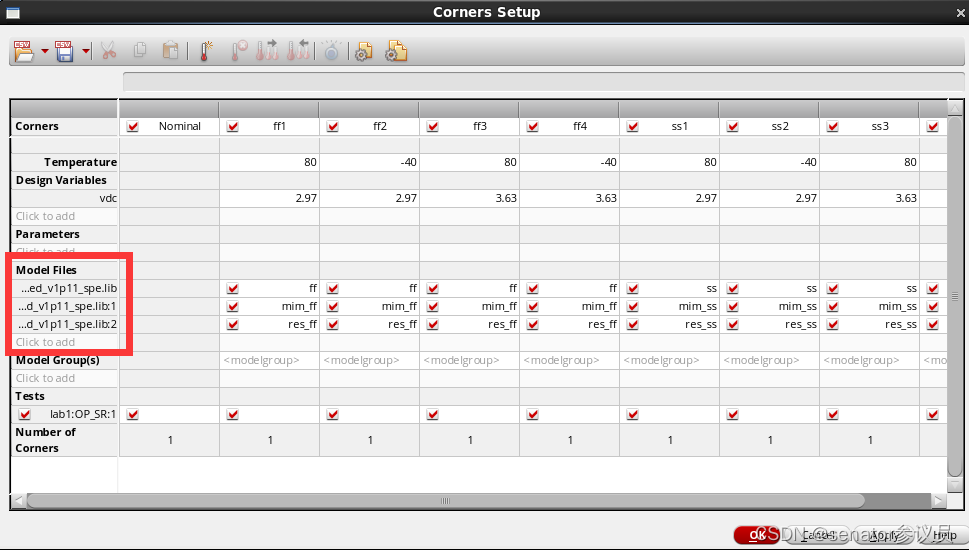

方法二只是对于模型文件进行修改,当已经load state后,要注意ADE_XL的Setup中model files也要修改 。

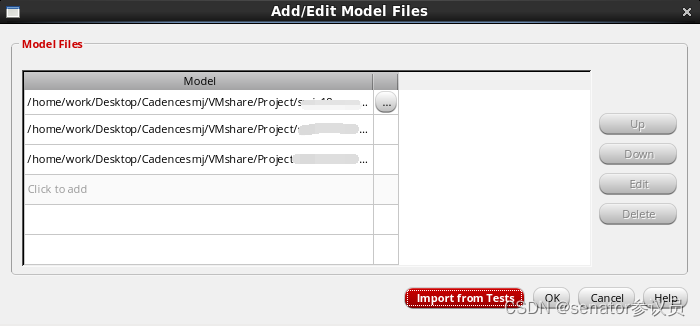

直接 import from tests—OK 即可
以上参考 virtuoso 仿真文件 model library 路径更改的简单办法 做了一些实践和补充。
