virtuoso 仿真文件 model library 路径更改的简单办法


更换软件环境或者更换环境后，由于项目文件和工艺库的路径发生了改变，在Virtuoso ADE仿真中，load State 后，可能会出现
以下 ERROR (SFE-868) 错误 :
ERROR (SFE-868): “input.scs” 17: Can not open input file `/home/EDA/kit/PDK_13mmrf_1P6M_30k/smic13mmrf_1233/…/models/spectre/ms013_io33_rf_v1p9_spe.lib’. No such file or directory. Ensure that the file exists and the path to the file is correct. Otherwise, use the -I command-line option to specify the path to the file.

一般的办法（笨）

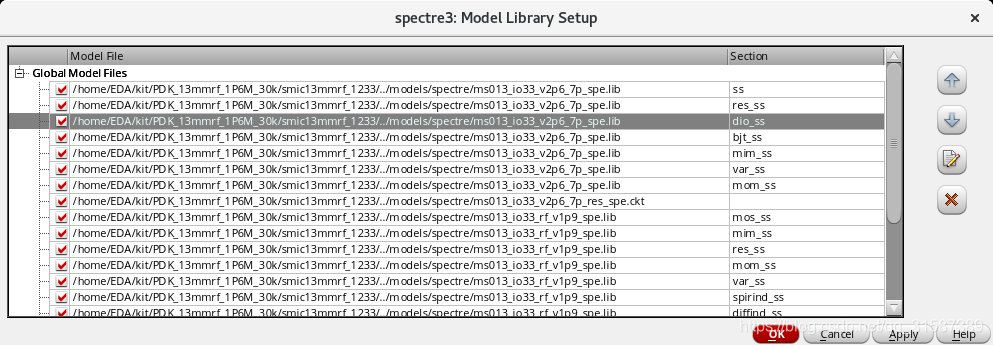

打开setup -> Model Library ,如下图，一个个去改

在这里插入图片描述

我觉得简单的办法

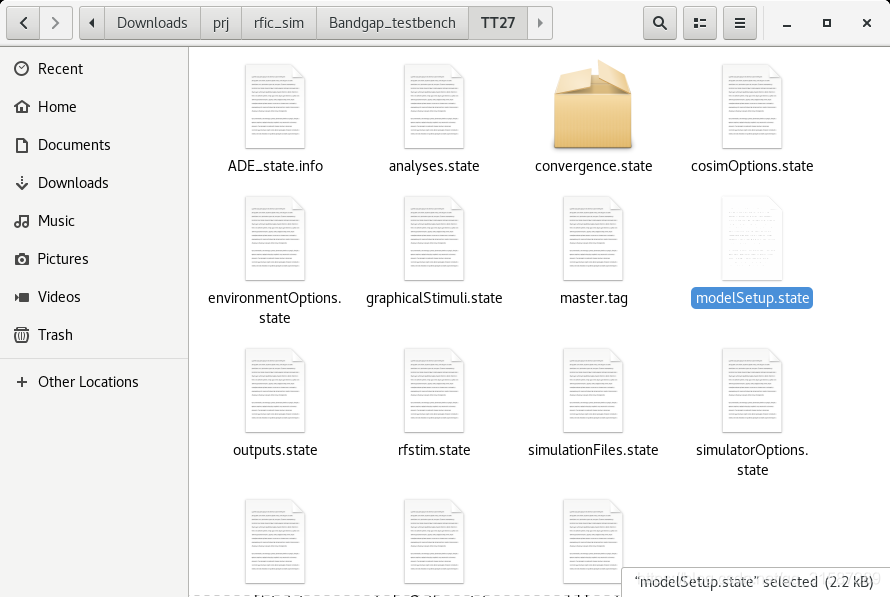

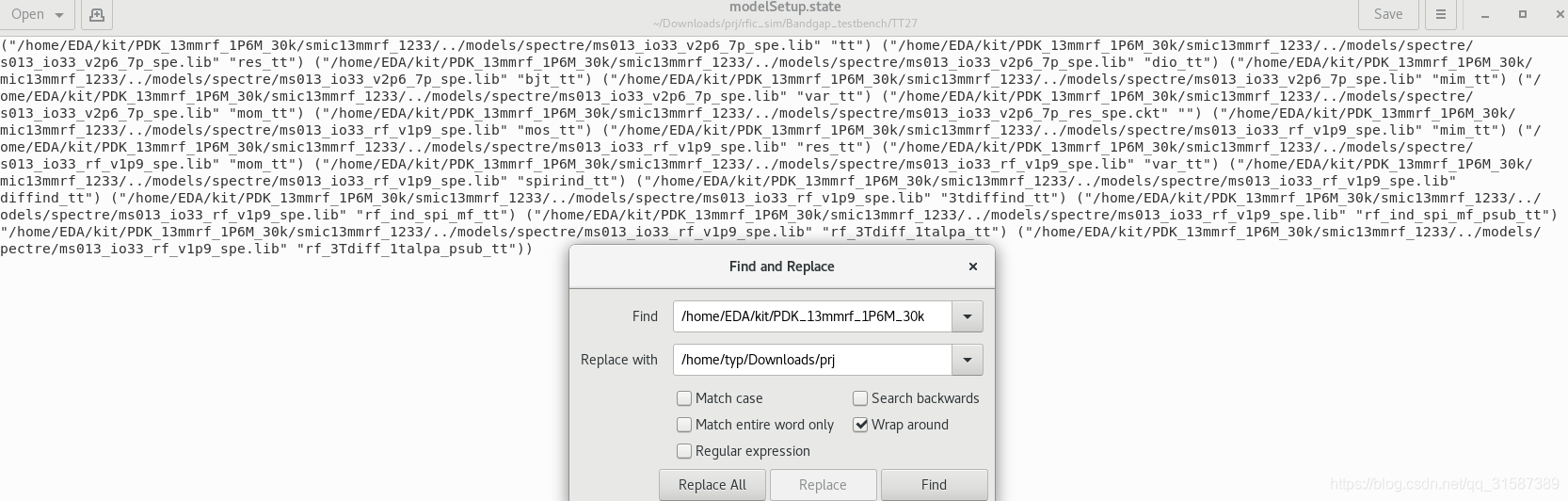

打开你要load 的state 的文件夹地址 ，找到 modelSetup.state文件，然后用gedit打开，Ctrl/Command + H替换掉不对的路径就可以了，最后打开ADE，重新load state 再跑一下就好 在这里插入图片描述
