数字电路：半加器和全加器实验

1、按照组合逻辑电路设计步骤，设计一个半加器和一个全加器。（要求：步骤详细）
半加器的设计
1.进行逻辑抽象
1)分析设计要求，确定输入、输出间的关系
本题要求设计一个半加器(half adder),查询相关半价器的资料了解“半加器电路是指对两个输入数据位相加，输出一个结果位和进位，没有进位输入的加法器电路。 是实现两个一位二进制数的加法运算电路。”由于半加器无法完成带有进位的加法所以采用“两输入两输出”变量关系即可。
2)用英文字母表示输入变量和输出变量
用A(被加数)和B(加数)表示输入变量，S(和数)和C(进位数)表示输出变量。其中S表示Sum，C表示Carry.
3)状态赋值，用0和1表示输入和输出的状态
0表示输入为否(非)，1表示输入为真。

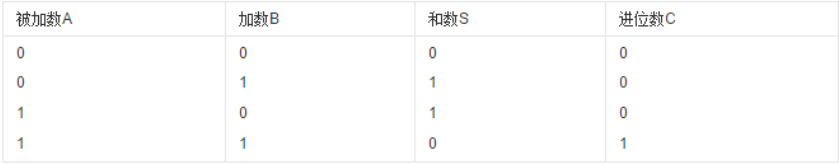

4)根据功能列出设计电路的真值表2.进行化简
根据实际情况用卡诺图法或公式法进行化简
直接从半加器的定义出发，不难理解其原理，可直接写出半加器的逻辑函数如下。
3.画逻辑电路
1)根据要求使用的门电路类型，将输出函数表达式转化成与之适应的形式

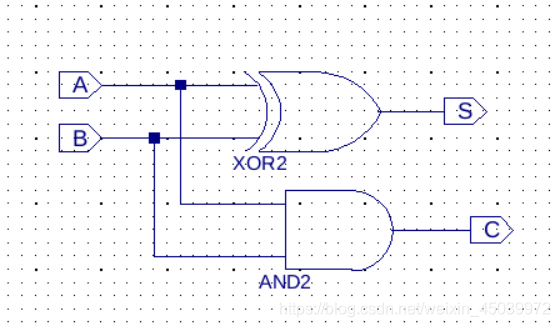

2)根据最后得到的函数表达式画出逻辑电路图半加器的仿真波形图：
