Studio 5000与Studio 5000 Logix Emulate仿真程序使用

工具：Studio 5000 Studio 5000 Logix Emulate Factory Talk SE Rslink

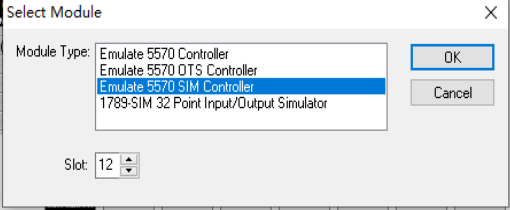

首先准备一个Studio 5000已经开发好并且写过仿真程序的项目。并且画面也与Studio 5000的标签相关联。打开Studio 5000 Logix Emulate软件。单机0号槽位，点击creat，选择Emulate 5570 Controler。点击OK；
在这里插入图片描述
点击回车；
在这里插入图片描述

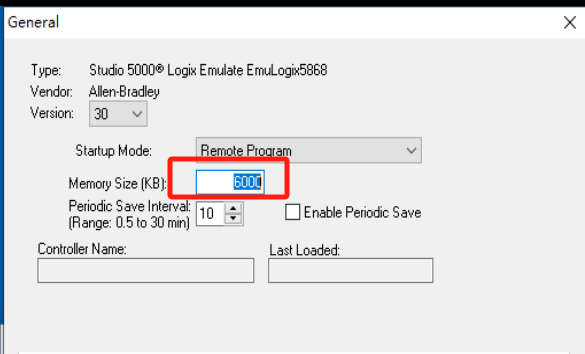

内存设置成6000，点击回车；
在这里插入图片描述

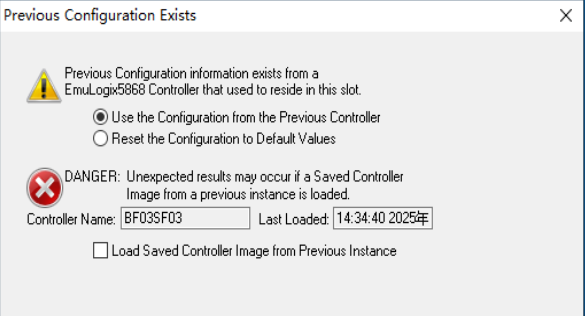

点击回车；
