在嵌入式项目设计过程中，一个项目的硬件框图尤其重要。为什么呢？硬件框图可以非常直观的反应该项目所具备的功能模块且硬件框图也是对于模块化的最终体现。
如何设计硬件框图和绘制硬件框图呢？
设计硬件框图是根据具体的需求去分解对应的功能模块，并把各个功能模块进行整合形成最终的硬件框图。
绘制硬件框图是对项目功能模块直观的体现，绘制一份标准的硬件框图能够指导参与项目人员的分工合作，保证项目的如期完成。
设计硬件框图
一个硬件项目包括：控制核心、输入设备、输出设备、通信外设、电源管理五大部分。通过对五大部分的整合形成一份完整的硬件框图。
注意：对于框图的设计以模块化为核心，比如：控制核心需要一个复位按键作为系统的复位，对于这个复位按键需归类到控制核心不能归类到输入设备。这样就会形成一个以模块为整体的硬件框图。
控制核心
控制核心一般包括：烧录模块、调试模块、复位模块、时钟模块、启动模块、输入设备接口、输出设备接口、电源输入模块、存储器扩展模块、主控核心。

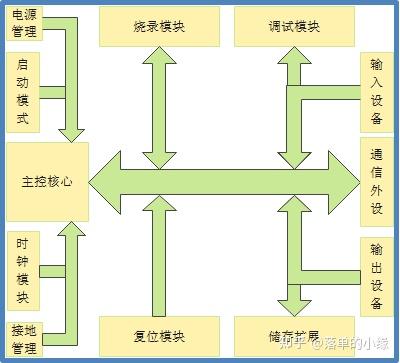

控制核心示例图

输入设备
输入设备主要用于给主控核心输入外界信号，主控核心根据外界信号去做出反应。输入设备一般包括：传感器输入、按键输入、音频输入、时钟输入等。
输入设备示例图

输出设备
输出设备主要是主控核心表达的动作给用户。输出设备一般包括：LED 灯、数码管、液晶显示器、电机等。
输出设备示例图

通信外设
通信外设主要用于设备与设备之间进行数据交互的接口，一般包括：串口、USB、以外网等等。
通信外设示例图

电源管理
电源管理是整个电路板的供电装置，电源系统的稳定对电路板的工作有很大影响。根据各种元器件的额定电压去设计电源管理系统。
电源管理示例图

硬件框图整体示例
设计一款开发板，通过 TYPE-C 接口供电与调试，外部引出 2 路 8 位的 GPIO 口用于通信。
分析：

1. 主控芯片采用 STM32F103CBT6 作为控制核心，不外扩存储器。
2. 2 路 16 位 GPIO 口用于输入设备、输出设备。
3. 3.3V 电压用于电源管理。
4. USB 转串口进行数据通信

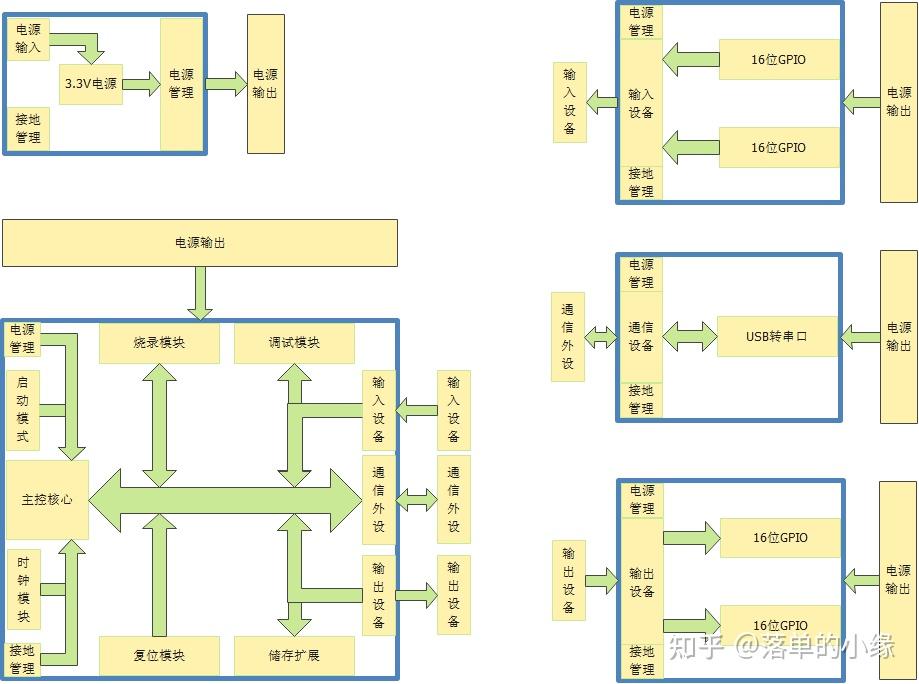

   开发板硬件框图示例
   硬件框图采用模块化的设计方法进行，其优点：模块化更加明确。缺点：设计复杂度提升，与传统的设计思路不同。

产品经理

（Product Manager）是负责规划、开发和推广产品或服务的专业人员。他们的角色在不同的公司和行业中可能有所不同，但通常包括以下几个方面：
1 . 市场调研：
研究市场趋势、竞争对手和客户需求，以确定产品的市场定位和潜在机会。
2 . 产品规划：
制定产品愿景、目标和路线图，包括产品功能、性能和用户体验。
3 . 需求分析：
收集和分析用户需求，将这些需求转化为产品特性和改进点。
4 . 产品设计：
与设计师合作，确保产品设计符合用户需求和业务目标。
5 . 项目管理：
协调跨职能团队（包括研发、设计、市场、销售等）以确保产品按时、按预算和按质量完成。
6 . 产品开发：
监督产品从概念到发布的整个过程，包括原型设计、测试和迭代。
7 . 用户测试和反馈：
组织用户测试，收集反馈，并根据反馈优化产品。
8 . 产品推广：
制定和执行产品推广计划，包括营销策略、广告和公关活动。
9 . 数据分析：
分析产品性能数据，如用户活跃度、留存率和转化率，以指导产品改进。
10 . 风险管理：
识别和管理产品开发和运营过程中的风险。
11 . 预算和资源管理：
管理产品预算，合理分配资源以最大化投资回报。
12 . 沟通协调：
作为团队和利益相关者之间的桥梁，确保信息流畅和目标一致。
13 . 产品培训和支持：
为销售和客服团队提供产品知识培训，确保他们能够有效地支持客户。
14 . 持续改进：
根据市场变化和用户反馈，不断改进产品，保持竞争力。
产品经理需要具备多方面的技能，包括市场分析、项目管理、沟通协调、用户体验设计和数据分析等。此外，他们还需要具备良好的商业敏感度和创新思维，以推动产品的持续发展和成功。产品经理的角色对于任何希望推出新产品或改进现有产品的公司来说都是至关重要的。
技能要求
硬技能（Technical Skills）：
1 . 市场分析：
能够进行市场调研和分析，识别市场机会和趋势。
2 . 用户研究：
了解用户需求和行为，进行用户访谈、调查和用户画像的创建。
3 . 产品规划和设计：
能够创建产品需求文档（PRD），并使用工具如Axure、Sketch等进行原型设计。
4 . 项目管理：
熟练使用项目管理工具（如Jira、Trello）来规划项目进度和资源分配。
5 . 数据分析：
能够使用数据分析工具（如Google Analytics、SQL）来分析产品性能和用户行为。
6 . 技术理解：
对产品相关的技术有一定的理解，能够与技术团队有效沟通。
7 . 文档编写：
能够撰写清晰的产品文档和用户手册。
8 . 用户体验（UX）：
对用户体验设计有基本的理解，能够与UX设计师合作优化产品。
9 . 敏捷开发：
了解敏捷开发流程，能够适应快速迭代的开发环境。
软技能（Soft Skills）：
1 . 沟通能力：
能够与不同背景的人有效沟通，包括团队成员、管理层和客户。
2 . 团队协作：
在跨职能团队中促进合作，协调不同部门的工作。
3 . 领导力：
即使没有直接的权力，也能够引导团队朝着共同的目标前进。
4 . 决策能力：
在不确定性和压力下做出明智的决策。
5 . 解决问题的能力：
面对挑战时能够找到创造性的解决方案。
6 . 时间管理：
有效管理时间和优先级，确保项目按时完成。
7 . 适应性：
能够适应快速变化的环境和需求。
8 . 情商（EQ）：
理解和管理自己和他人的情绪，建立良好的人际关系。
9 . 说服力：
能够说服他人接受你的观点和建议。
10 . 创新思维：
能够提出新的想法，并将其转化为可行的产品特性。
11 . 风险评估：
识别潜在的风险，并制定相应的缓解策略。
产品经理需要不断学习和适应，因为技术和市场环境在不断变化，新工具和方法也在不断出现。同时，产品经理也需要具备持续学习的心态，以保持自己的竞争力。
产品经理面试准备
是一个全面的过程，涉及到对公司和产品的了解、产品管理知识、行为面试问题、产品案例分析等多个方面。以下是一些关键点，帮助你更好地准备产品经理的面试：
1 . 了解公司及产品：
在面试之前，深入了解目标公司的背景、产品线、市场竞争情况以及公司文化是非常重要的。你可以通过公司的官方网站、新闻报道、行业分析报告等渠道收集相关信息。分析公司的主要产品和服务，了解其核心功能、用户群体和市场表现。同时，关注公司的竞争对手，分析他们的优劣势以及市场策略。
2 . 复习产品管理知识：
作为产品经理，掌握扎实的产品管理知识是基础。复习产品管理的核心概念和工具，包括市场调研、需求分析、产品规划、产品开发、产品发布和生命周期管理等。熟悉常用的产品管理工具和软件，如PingCode和Worktile，这些工具不仅能提升你的工作效率，还能在面试中展示你的专业能力。
3 . 准备行为面试问题：
行为面试问题通常涉及候选人在过去工作中的具体行为和表现，以此预测其在未来工作中的表现。常见的行为面试问题包括：描述一个你曾经遇到的挑战并如何解决的过程、谈谈你是如何处理团队冲突的、分享一个你成功推出的产品的案例等。准备这些问题时，可以使用STAR法则（情境、任务、行动、结果）来组织答案。
4 . 准备产品案例分析：
产品案例分析是产品经理面试的常见环节，通过分析一个实际的产品问题，展示你的思维过程和解决方案。准备案例分析时，可以选择你熟悉的产品或行业，从用户需求、市场机会、产品功能、竞争分析、商业模式等方面进行分析。确保你的分析逻辑清晰、数据充分、有理有据。
5 . 展示沟通和协作能力：
产品经理需要与多个团队和部门协作，因此良好的沟通和协作能力是必备的。在面试中，通过你的回答和表现，展示你如何与团队成员、技术人员、市场人员等进行有效的沟通和合作。例如，可以分享一个你曾经成功协调多个团队共同完成项目的案例，强调你的沟通技巧和团队合作精神。
6 . 模拟面试和反馈：
在准备面试的过程中，可以通过模拟面试来提升自己的表现。找一位有经验的朋友或同事，进行模拟面试，模拟真实的面试情境，回答各种类型的问题。模拟面试结束后，认真听取他们的反馈，找出自己的不足之处，并加以改进。
7 . 准备面试资料：
在面试前，准备好相关的面试资料，包括个人简历、推荐信、作品集等。简历应简洁明了，突出你的工作经历和成就，特别是与目标岗位相关的经验和技能。推荐信可以来自你的前任上司、同事或客户，展示他们对你的认可和评价。作品集可以包括你曾经参与或主导的产品项目，展示你的工作成果和专业能力。
8 . 关注面试礼仪：
面试时的着装和仪态也是非常重要的，应该保持专业和得体的形象。男生注重稳重干练，女生注重得体大方，不画浓妆；保持鞋子干净，男生戴表，女生带包，不戴奢侈品，若穿袜可拿一条备用。
通过这些准备，你可以在面试中更好地展示自己的专业能力和潜力，提高获得offer的机会。
产品案例分析
是产品经理面试中的一个重要环节，它要求候选人对一个产品进行深入分析，并提出自己的见解和改进建议。以下是进行产品案例分析的一般步骤和要点：
1 . 选择案例：
选择一个你熟悉或者感兴趣的产品进行分析。最好选择一个与你申请的公司产品相关或者行业相近的产品。
2 . 市场背景分析：
分析产品的市场环境，包括市场规模、增长趋势、季节性因素等。
研究目标市场的特征，包括用户群体、用户需求、购买行为等。
3 . 竞争分析：
识别主要竞争对手，分析他们的产品特性、市场策略、优势和劣势。
使用SWOT分析（优势、劣势、机会、威胁）来评估竞争态势。
4 . 用户分析：
确定目标用户群体，分析他们的需求、痛点和使用场景。
可以通过用户访谈、问卷调查、用户反馈等方式收集用户数据。
5 . 产品功能分析：
详细分析产品的功能和特性，评估它们是否满足用户需求。
识别产品的核心功能和附加功能，分析它们对用户体验的影响。
6 . 用户体验分析：
从用户界面（UI）和用户体验（UX）的角度评估产品的易用性、可访问性和满意度。
可以进行用户测试，收集反馈，找出用户体验中的问题和改进点。
7 . 商业模式分析：
分析产品的商业模式，包括收入来源、成本结构、盈利能力等。
评估产品的定价策略和市场定位。
8 . 数据分析：
收集和分析产品的关键性能指标（KPIs），如用户活跃度、留存率、转化率等。
使用数据来支持你的分析和建议。
9 . 问题识别：
根据以上分析，识别产品面临的主要问题和挑战。
10 . 解决方案提出：
提出解决这些问题的策略和建议。
可以包括功能改进、用户体验优化、市场推广策略等。
11 . 风险评估：
评估实施解决方案可能面临的风险和挑战。
提出风险缓解措施。
12 . 总结和建议：
总结你的分析结果，提出具体的行动建议。
强调你的解决方案如何帮助产品实现商业目标。
在进行产品案例分析时，重要的是要逻辑清晰、数据支持、论据充分，并且能够展现出你的分析能力、创新思维和解决问题的能力。这不仅是一个展示你专业知识的机会，也是一个展示你如何将理论应用到实际问题中的机会。
BRD和MRD
BRD（Business Requirements Document）和MRD（Market Requirements Document）是产品管理中两种不同的文档，它们各自有不同的焦点和用途：
1 . BRD（商业需求文档）：
BRD是基于商业目标或价值所描述的产品需求内容文档。它的核心用途是在产品投入研发之前，作为企业高层决策评估的重要依据。
BRD主要给产品、运营、研发、财务、老板等管理层人员阅读，决定是否要开始某个产品，是否要给项目投资源、人力、物力。
它通常包含产品介绍、产品价值、产品解决方案、市场情况分析、预算和资源、风险分析等内容。
BRD文档主要是为了向上级争取资源，因此在撰写时要少关注产品细节，多关注产品的商业价值。
2 . MRD（市场需求文档）：
MRD是市场需求文档，它在产品项目中起到“承上启下”的作用，对不断积累的市场数据进行整合和记录，同时对后续工作的方向进行说明和指导。
MRD主要向产品、运营、研发等业务人员详细描述将要开发的产品，帮助团队理解市场环境、客户需求和产品的市场定位。
它通常包括市场背景、目标市场、用户需求、竞争分析、产品定位、市场战略等内容。
MRD帮助团队了解产品所处的市场生态系统，明确产品适用于哪些用户群体以及这些用户群体的特征和需求。
总的来说，BRD关注的是项目的商业需求和战略目标，以确保项目与组织的战略一致；而MRD关注的是市场需求和客户期望，以确定产品市场定位和竞争优势。两者都是产品开发过程中不可或缺的文档，帮助团队成员理解产品的商业和市场背景，为后续的产品开发和市场推广提供指导。
产品管理和软件开发常见的文档
在产品管理和软件开发过程中，除了BRD（商业需求文档）和MRD（市场需求文档）之外，还有几种常见的文档，每种文档都有其特定的目的和作用：
1 . PRD（Product Requirements Document）产品需求文档：
详细描述产品的功能需求，包括产品应该做什么、如何操作等。
面向开发团队、测试团队和项目管理人员，是产品开发过程中的核心文档。
2 . FSD（Functional Specification Document）功能规格说明书：
详细描述产品的功能细节，包括用户界面、用户交互、业务逻辑等。
通常作为PRD的补充，更侧重于技术实现的细节。
3 . SRS（Software Requirements Specification）软件需求说明书：
详细说明软件系统的需求，包括功能性需求和非功能性需求。
是软件开发过程中的重要文档，用于指导开发和测试。
4 . UI/UX Design Document 用户界面/用户体验设计文档：
描述产品的用户界面设计和用户体验策略。
包括界面布局、设计元素、交互流程等，通常包含原型图和用户旅程图。
5 . Technical Design Document 技术设计文档：
描述产品的技术架构和实现细节。
面向开发人员，包括系统架构图、数据库设计、接口定义等。
6 . Test Plan 测试计划：
描述测试产品的方法、范围、资源和时间表。
包括测试目标、测试环境、测试用例和测试结果的记录。
7 . Test Report 测试报告：
记录测试活动的结果，包括发现的问题、测试覆盖率和测试结论。
用于评估产品的质量，为产品发布提供依据。
8 . User Manual 用户手册：
提供产品如何使用的详细指导。
面向最终用户，包括产品功能、操作步骤、故障排除等。
9 . Release Notes 发布说明：
描述产品发布版本的新功能、改进点和修复的问题。
面向用户和内部团队，用于沟通产品更新的内容。
10 . Project Plan 项目计划：
描述项目的总体目标、任务、时间线和资源分配。
用于指导项目的执行和管理项目的进度。
11 . Risk Assessment 风险评估：
识别项目可能面临的风险，并制定相应的缓解措施。
用于提前规划，减少项目失败的可能性。
12 . Postmortem Report 事后分析报告：
分析项目或产品失败的原因，总结经验教训。
用于改进未来的项目管理和产品开发。
这些文档在产品生命周期的不同阶段发挥着关键作用，帮助团队成员理解产品的目标、需求、设计、实现和测试等方面的详细信息。
产品经理常用的工具
1 . 项目管理和协作工具：
Jira：敏捷项目管理和问题跟踪工具。
Trello：基于看板的项目管理工具，适合团队协作。
Asana：任务和项目管理工具，支持多种管理方法。
Microsoft Project：传统的项目管理软件，功能全面。
2 . 产品规划和路线图工具：
ProductPlan：专注于产品路线图规划的工具。
Roadmunk：产品路线图和可视化工具，适合展示产品规划。
3 . 用户故事和需求管理工具：
Pivotal Tracker：敏捷开发中管理用户故事的工具。
UserVoice：收集和优先处理用户反馈的工具。
4 . 原型设计和用户体验工具：
Sketch：矢量绘图和原型设计工具，适合UI/UX设计。
Adobe XD：Adobe出品的原型设计和用户体验工具。
Figma：基于云的协作式原型设计工具。
InVision：原型设计和协作平台。
5 . 用户反馈和市场调研工具：
SurveyMonkey：在线调查和市场调研工具。
Typeform：创建互动式表单和调查的工具。
UserTesting：提供用户测试和反馈的平台。
6 . 数据分析和报告工具：
Google Analytics：网站和应用的数据分析工具。
Mixpanel：用户行为分析工具，适合移动应用。
Tableau：数据可视化和报告工具。
7 . 文档和知识管理工具：
Confluence：团队协作和知识管理工具。
Notion：笔记、任务管理和数据库的多功能工具。
8 . 版本控制和代码管理工具：
Git：分布式版本控制系统。
GitHub/GitLab：基于Git的代码托管和研发工具。
9 . 设计和内容协作工具：
Zeplin：设计到开发的协作工具，自动标注和样式指南。
Slack：团队沟通和协作平台。
10 . A/B测试和优化工具：
Optimizely：A/B测试和个性化体验优化工具。
Google Optimize：A/B测试和网站优化工具。
11 . 用户画像和细分工具：
Personas：创建和管理用户画像的工具。
HubSpot：营销、销售和服务工具，包含用户画像功能。
12 . API和集成开发工具：
Postman：API开发工具，支持测试和文档管理。
Zapier：自动化工具，连接不同的应用和服务。
这些工具可以帮助产品经理在规划、设计、开发、测试和发布产品的过程中提高效率，更好地与团队协作，并做出数据驱动的决策。选择合适的工具取决于具体的工作流程、团队规模和项目需求。
产品经理沟通对象
1 . 研发部门（Engineering/Development）：
与开发团队紧密合作，确保产品功能按照需求实现。
讨论技术限制、开发进度和解决方案。
2 . 设计部门（Design）：
与UI/UX设计师合作，确保产品具有良好的用户体验和界面设计。
讨论用户需求和设计解决方案。
3 . 质量保证部门（Quality Assurance, QA）：
与测试团队合作，确保产品质量符合标准。
讨论测试计划、测试用例和测试结果。
4 . 市场部门（Marketing）：
与市场团队合作，制定产品推广计划和市场策略。
讨论市场趋势、竞争对手和目标客户。
5 . 销售部门（Sales）：
与销售团队合作，确保他们了解产品特性和销售点。
讨论客户需求和市场反馈。
6 . 客户服务/支持部门（Customer Service/Support）：
与客户服务团队合作，确保他们能够提供有效的产品支持。
讨论客户反馈和常见问题。
7 . 运营部门（Operations）：
与运营团队合作，确保产品上线后能够顺利运行。
讨论产品部署、监控和维护。
8 . 财务部门（Finance）：
与财务团队合作，确保产品预算和成本控制。
讨论投资回报率（ROI）和财务预测。
9 . 法务部门（Legal）：
与法务团队合作，确保产品符合法律法规要求。
讨论合同、版权和合规性问题。
10 . 人力资源部门（Human Resources, HR）：
与HR团队合作，确保项目团队的人员配置和培训。
讨论招聘需求和团队建设。
11 . 战略规划部门（Strategy）：
与战略规划团队合作，确保产品与公司战略一致。
讨论市场定位和长期发展规划。
12 . 供应链/采购部门（Supply Chain/Procurement）：
与供应链团队合作，确保产品生产和物流的顺利进行。
讨论供应商管理、库存和物流问题。
13 . 数据分析部门（Data Analytics）：
与数据分析团队合作，利用数据驱动产品决策。
讨论数据收集、分析和报告。
产品经理需要具备良好的跨部门沟通和协调能力，以确保产品目标的实现和团队间的有效合作。通过与这些部门的紧密合作，产品经理可以更好地理解各个环节的需求和挑战，从而做出更合理的产品决策。
如何与研发部门有效沟通
1 . 了解基本技术知识：
产品经理不一定要成为技术专家，但需要具备足够的技术知识基础，以便理解研发团队的语言和限制。
2 . 明确沟通目标：
在与研发团队沟通之前，明确你想要解决的问题或达成的目标，这有助于保持沟通的焦点。
3 . 使用清晰和简洁的语言：
避免使用模糊不清的描述，尽量使用清晰、简洁的语言来表达你的需求和问题。
4 . 准备充分：
在会议之前准备好所有必要的文档和资料，如需求文档、设计原型、用户故事等。
5 . 倾听和理解：
认真倾听研发团队的意见和建议，理解他们的技术挑战和限制。
6 . 使用视觉辅助工具：
利用流程图、架构图、原型图等视觉辅助工具来帮助解释复杂的概念和流程。
7 . 避免技术术语的混淆：
确保使用的术语对双方都是清晰和一致的，避免使用可能会引起混淆的术语。
8 . 建立信任和尊重：
与研发团队建立良好的工作关系，相互尊重对方的专业知识和意见。
9 . 采用敏捷沟通方式：
采用敏捷开发中的沟通实践，如定期的站立会议、迭代计划会议等。
10 . 提供业务背景：
向研发团队解释技术决策背后的业务逻辑和用户需求，帮助他们理解技术决策的重要性。
11 . 反馈和确认：
在沟通结束后，提供反馈并确认双方对讨论内容的理解是一致的。
12 . 解决冲突的策略：
遇到分歧时，采取积极的解决冲突策略，寻求双方都能接受的解决方案。
13 . 文档记录：
将讨论的技术问题和解决方案进行文档记录，以便后续跟踪和参考。
14 . 持续学习：
持续学习新的技术趋势和开发实践，以便更好地与研发团队沟通。
15 . 寻求第三方意见：
在遇到难以解决的技术问题时，可以寻求其他技术专家的意见。
通过上述方法，产品经理可以更有效地与研发部门沟通技术问题，促进产品的顺利开发和迭代。记住，沟通是一个双向的过程，需要双方的积极参与和合作。

嵌入式产品开发流程

1 . 产品需求分析：
明确产品需求的来源，包括市场分析、客户调研、用户定位、利润导向以及外包项目的需求获取。
确定产品的功能特性、性能指标、运行环境以及预期寿命等要素。
2 . 功能需求细化：
将业务需求进一步细化为具体的功能需求清单，详尽描述嵌入式设备要实现的各项功能。
3 . 非功能性需求确定：
考虑资源占用、功耗、实时性、可靠性、安全性等非功能性需求。
4 . 系统架构设计：
构建系统的整体框架，包括硬件平台的选择、处理器类型、内存大小、存储容量、接口配置以及外围设备的集成等。
5 . 硬件设计与选型：
选择合适的微控制器(MCU)、片上系统(SoC)或其他嵌入式处理器，并配套相关的传感器、驱动电路和其他必要硬件模块。
6 . 硬件原型搭建与验证：
设计好硬件原理图后，制作PCB板并焊接组装，形成初步的硬件原型，并进行基础功能验证。
7 . 开发工具链安装：
安装和配置适合所选硬件平台的编译器、调试器、仿真器等开发工具，创建嵌入式软件开发环境。
8 . 底层驱动开发：
编写和移植设备驱动程序，包括CPU启动代码、中断服务例程、外设驱动等，确保能够有效操控硬件资源。
9 . 操作系统(OS)或实时内核的选择与移植：
根据项目需求，选择合适的嵌入式操作系统（如RTOS）或裸机环境下自行实现任务调度机制，并完成相关移植工作。
10 . 设计软件架构：
基于硬件平台和操作系统特性，设计合理的软件架构，划分模块，明确各部分之间的接口规范。
11 . 中间件开发：
编写实现系统功能所需的中间件组件，如网络协议栈、文件系统、数据库管理系统等，为上层应用提供服务。
12 . 编码实现：
根据详细设计的结果，编写代码实现软件功能，使用适当的编程语言和工具。
13 . 单元测试：
对各个模块分别进行单元测试，确保单个功能模块的正确性和稳定性。
14 . 集成测试：
将经过单元测试的各部分整合成完整的系统，进行集成测试，检查模块间协同工作的效果。
15 . 系统调试：
通过模拟实际工况进行系统级别的调试，找出并修复潜在的问题，优化性能，确保系统达到预设的技术指标。
16 . 产品烧录与固化：
将最终调试通过的软件固件烧录进硬件设备，进行生产批量复制。
17 . 产品验收与上市：
提交给客户或市场进行验收测试，满足各项标准后，产品正式上市销售。
18 . 后期维护与升级：
收集用户反馈，对产品进行必要的改进和更新，定期推出固件升级，保持产品竞争力和技术适应性。
以上步骤构成了嵌入式产品软件开发的基本流程，每一步都至关重要，需要仔细规划和执行。在开发过程中，还需要注意与其他开发团队的协作和沟通，确保项目的顺利进行。

功能性需求

（Functional Requirements）是指产品或系统必须实现的具体功能和操作，以满足用户的基本需求。这些需求描述了系统应该做什么，而不是如何做。功能性需求是软件需求规格说明中的核心部分，它们直接影响到软件的设计和实现。以下是一些常见的功能性需求的分类和示例：
1 . 用户界面需求：
系统应提供一个简洁直观的用户界面。
用户应能通过触摸屏或键盘输入数据。
2 . 数据处理需求：
系统必须能够存储、检索和处理用户数据。
数据应支持导入导出功能，格式包括CSV和Excel。
3 . 性能需求：
系统应在2秒内响应用户操作。
系统应支持至少100个并发用户。
4 . 安全性需求：
系统必须实现用户身份验证和授权。
数据传输必须使用加密协议。
5 . 可靠性和可用性需求：
系统应具备自动恢复功能，在发生故障时能够快速恢复服务。
系统应保证99.9%的在线时间。
6 . 兼容性需求：
系统应能在不同操作系统（如Windows、Linux、macOS）上运行。
系统应支持多种浏览器（如Chrome、Firefox、Safari）。
7 . 可扩展性需求：
系统应设计为模块化，以便未来添加新功能。
系统应支持插件或扩展，以增强功能。
8 . 国际化和本地化需求：
系统应支持多语言界面。
系统应能处理不同国家的日期、货币和数字格式。
9 . 法规和标准遵从性需求：
系统必须符合特定的行业标准和法规要求。
系统应通过相关认证，如ISO认证。
10 . 交互需求：
系统应提供实时反馈给用户。
系统应支持语音命令和手势控制。
11 . 报告和分析需求：
系统应能生成用户活动报告。
系统应提供数据分析和可视化工具。
12 . 集成需求：
系统应能与第三方服务或API集成。
系统应支持与企业资源规划（ERP）系统的接口。
在定义功能性需求时，应该使用清晰、具体的语言，避免模糊和主观的描述。这些需求通常在需求分析阶段由业务分析师、产品经理和用户共同确定，并在需求规格说明书中详细记录。功能性需求是后续设计、开发和测试工作的基础，因此它们的准确性和完整性至关重要。

数据处理和性能需求

1 . 汽车电子：
自动驾驶技术： 嵌入式系统在自动驾驶汽车中处理来自传感器的数据，执行复杂算法，并控制车辆行驶。这包括传感器数据融合、决策与控制等关键技术。
车载娱乐系统： 嵌入式系统用于处理多媒体播放、导航、手势控制和语音命令等功能，需要强大的数据处理能力来解码音频和视频流。
2 . 人工智能（AI）在嵌入式系统中的应用：
物体识别与处理： 在物体识别任务中，卷积神经网络（CNN）被用于提取图像特征并识别对象。这要求嵌入式系统能够处理复杂的深度学习算法。
边缘AI的兴起： 随着物联网设备的普及，数据在设备本地进行处理和分析的需求不断增长，这就是所谓的边缘AI。边缘AI可以减少对云计算资源的依赖，降低延迟，并在不牺牲隐私的前提下处理数据。
3 . 边缘计算的发展：
实时数据处理： 在IoT系统中，数据流的实时处理非常关键。例如，可以实现一个简单的移动平均滤波器，用于平滑传感器读数。
4 . 医疗设备：
起搏器和除颤器： 这些设备需要高精度和高安全性的嵌入式系统来监控和调节心率。
超声波扫描仪： 用于医疗成像的设备，需要强大的数据处理能力来处理和分析图像数据。
5 . 工业控制：
自动化生产线： 嵌入式系统需要执行复杂的控制算法，监控和调整生产过程。稳定性和可靠性是这一领域的首要需求。
6 . 交通监控：
城市道路智能监控系统： 利用嵌入式系统的强大数据处理能力，系统能够实时视频分析、大数据处理和实时反馈。
7 . 工业自动化：
智能工厂项目： 通过部署搭载高性能芯片的控制中心，可以实现对工厂内机械臂、传送带等设备的实时精确控制，以及利用AI算法进行设备状态监控和预测故障发生。
这些应用展示了嵌入式系统在数据处理和性能需求方面的重要性，它们在不同行业中发挥着关键作用，从提高安全性和效率到增强用户体验。

非功能性需求

（Non-functional Requirements, NFRs）是软件或系统必须满足的属性或品质，它们通常不直接涉及特定的业务功能，但对系统的成功至关重要。以下是一些常见的非功能性需求类别及其描述：
1 . 性能需求：
响应时间： 系统应在特定时间内响应用户请求。
吞吐量： 系统应能处理特定数量的事务或请求。
资源利用率： 系统应优化内存和CPU使用。
2 . 可靠性和可用性需求：
系统稳定性： 系统应能长时间稳定运行，无崩溃。
故障恢复： 系统在出现故障后应能快速恢复。
服务可用性： 系统应保证99.9%的在线时间。
3 . 安全性需求：
数据加密： 敏感数据在传输和存储时必须加密。
用户认证： 系统应提供用户登录和身份验证机制。
访问控制： 系统应限制对敏感数据和功能的访问。
4 . 兼容性需求：
跨平台支持： 系统应能在不同操作系统或设备上运行。
数据格式兼容性： 系统应支持多种数据格式，如CSV、XML、JSON等。
5 . 可维护性和可支持性需求：
代码可读性： 代码应易于理解和维护。
文档完整性： 系统应有完整的用户和开发者文档。
技术支持： 应提供有效的技术支持和维护服务。
6 . 可扩展性需求：
模块化设计： 系统应设计为模块化，以便未来扩展。
可配置性： 系统应允许用户根据需要配置功能。
7 . 国际化和本地化需求：
多语言支持： 系统应支持多种语言界面。
地区格式： 系统应能处理不同地区的日期、货币和数字格式。
8 . 法规遵从性需求：
数据保护法规： 系统应符合GDPR、HIPAA等数据保护法规。
行业标准： 系统应符合特定行业的标准和规定。
9 . 用户体验（UX）需求：
易用性： 系统应易于使用，用户界面直观。
可访问性： 系统应符合可访问性标准，如WCAG。
10 . 环境适应性需求：
温度范围： 硬件设备应能在极端温度下工作。
电源要求： 系统应能在不同电源条件下运行。
11 . 可测试性需求：
自动化测试： 系统应支持自动化测试。
测试覆盖率： 系统应达到一定的测试覆盖率标准。
12 . 成本效益需求：
开发成本： 系统开发应在预算范围内。
运营成本： 系统的运营和维护成本应可控。
非功能性需求是确保软件或系统满足用户期望和业务目标的关键因素。它们通常在项目规划阶段被定义，并在整个开发生命周期中被跟踪和管理。

系统架构设计

是确定系统如何构建和集成的过程，它涉及对系统的高层结构、组件、它们之间的关系以及环境的规划。以下是系统架构设计的关键步骤和考虑因素：
1 . 需求分析：
收集和分析系统需求，包括功能性和非功能性需求。
确定系统的目标和约束条件。
2 . 定义系统边界：
确定系统的外部接口和内部组件。
明确系统与外部系统或环境的交互方式。
3 . 选择合适的架构风格：
根据系统需求选择合适的架构风格，如微服务、单体应用、客户端-服务器、事件驱动等。
4 . 组件划分：
将系统分解为可管理的模块或组件。
确定组件的职责和接口。
5 . 技术选型：
根据需求和组件划分，选择合适的技术栈。
包括硬件、软件、编程语言、数据库、中间件等。
6 . 数据管理：
设计数据模型和数据库架构。
确定数据存储、检索和一致性策略。
7 . 接口设计：
定义系统内部组件之间的接口。
设计外部接口，如APIs，以支持与其他系统的集成。
8 . 安全性设计：
规划安全机制，如认证、授权、数据加密和安全审计。
确保架构满足安全需求。
9 . 可靠性和容错性设计：
设计冗余和备份机制。
规划故障转移和恢复策略。
10 . 性能优化：
确定性能指标和基准。
设计以满足性能需求的架构，如负载均衡、缓存策略等。
11 . 可扩展性和可维护性设计：
确保架构支持未来的扩展。
设计以便于维护和升级。
12 . 部署和运维考虑：
规划系统的部署策略，如容器化、虚拟化或云服务。
考虑监控、日志和自动化运维工具。
13 . 合规性和标准遵从：
确保架构设计符合行业标准和法规要求。
考虑数据保护和隐私法规。
14 . 成本效益分析：
评估架构设计的经济效益。
平衡性能、可靠性和成本。
15 . 风险评估：
识别架构设计中的风险。
制定缓解策略。
16 . 文档和沟通：
记录架构设计决策和细节。
与项目团队和利益相关者沟通架构设计。
17 . 原型和迭代：
构建原型以验证架构设计。
根据反馈迭代设计。
18 . 审查和验证：
通过架构审查确保设计的一致性和完整性。
验证架构是否满足所有需求。
系统架构设计是一个迭代和协作的过程，需要跨学科团队的共同努力。它不仅涉及技术决策，还涉及业务目标、用户体验和长期战略。架构师需要具备广泛的知识和经验，以确保设计的系统既满足当前需求，也能适应未来的变化。

架构风格选择

1 . 项目规模与复杂度：
小型项目可能更适合单体架构，而大型、复杂的项目可能需要微服务或分层架构来管理复杂性。
2 . 团队技术水平：
技术经验丰富的团队更容易实现复杂架构，如事件驱动或微服务。
3 . 业务需求与预算：
对性能要求高的场景可能优先选择无服务器架构或微服务架构。
4 . 架构设计原则：
遵循高内聚、低耦合原则，确保系统易于维护和扩展。
单一职责原则（SRP）指导每个模块只负责一个功能或任务。
开放-封闭原则（OCP）鼓励对扩展开放，对修改封闭。
依赖倒置原则（DIP）提倡高层模块依赖于抽象而非细节。
5 . 系统质量属性：
考虑性能、可用性、硬件成本、项目投入、复杂度、安全性、可扩展性等质量属性。
6 . 技术选型：
根据项目需求选择合适的技术栈，包括后端框架、数据库、中间件、前端技术和部署方案。
7 . 架构风格的特点：
分层架构适合传统Web应用和企业应用，易于理解和维护。
基于组件的架构风格强调系统的广泛功能分离，提供高水平的可重用性。
分布式系统架构风格涉及多个系统在网络上协同工作，提供可伸缩性和容错性。
8 . 领域驱动架构风格：
侧重于核心领域和领域逻辑，基于业务领域模型进行设计。
9 . 事件驱动架构风格：
适用于需要高响应性和实时处理的场景，如实时数据流处理和金融交易系统。
10 . 考虑长期维护和扩展：
选择易于长期维护和扩展的架构风格，以适应未来可能的变化。
综上所述，选择合适的架构风格需要根据项目的具体需求、团队能力、技术栈和业务目标来决定。每种架构风格都有其优势和局限性，因此需要综合评估以确定最适合项目需求的架构风格。

架构设计风格

1 . 单体架构（Monolithic Architecture）：
描述： 所有组件都被集成在一个独立的单元中，通常作为一个独立的单元进行部署。
优点： 简单，易于开发和部署，适合小型或简单的应用程序。
缺点： 难以扩展和维护，随着系统的增长，性能可能成为瓶颈。
2 . 微服务架构（Microservices Architecture）：
描述： 应用程序被分解为一组小型服务，每个服务实现特定的业务功能，独立部署和扩展。
优点： 高度模块化，易于扩展和维护，容错性高。
缺点： 复杂性高，需要更多的协调和通信机制，数据一致性难以管理。
3 . 分层架构（Layered Architecture）：
描述： 应用程序被分为多个层次，如表示层、业务逻辑层和数据访问层，每一层只与相邻层交互。
优点： 清晰的结构和责任分离，易于理解和开发。
缺点： 可能存在性能瓶颈，层次间的依赖关系可能导致复杂性。
4 . 事件驱动架构（Event-Driven Architecture, EDA）：
描述： 基于事件的生成、检测、消费和反应的架构风格，强调异步消息传递。
优点： 解耦合，提高响应性和可扩展性。
缺点： 调试和跟踪复杂，需要强大的消息传递系统。
5 . 服务导向架构（Service-Oriented Architecture, SOA）：
描述： 业务功能被封装为服务，通过服务接口进行访问，服务之间通过定义良好的协议和数据格式进行通信。
优点： 重用性高，灵活性好，易于集成。
缺点： 需要复杂的服务管理和治理机制。
6 . 客户端-服务器架构（Client-Server Architecture）：
描述： 应用程序被分为两个主要部分，客户端和服务器，客户端发起请求，服务器处理请求并返回结果。
优点： 集中式处理和数据存储，易于管理和扩展。
缺点： 服务器成为性能瓶颈，单点故障风险。
7 . CQRS（Command Query Responsibility Segregation）：
描述： 将读（查询）和写（命令）操作分离，以提高性能和可扩展性。
优点： 读写操作可以独立优化，提高性能。
缺点： 增加了复杂性，需要管理数据一致性。
8 . 六边形架构（Hexagonal Architecture）：
描述： 也称为端口与适配器架构，应用程序被设计为中心业务逻辑，与外部系统交互通过端口和适配器。
优点： 提高了业务逻辑的独立性和可测试性。
缺点： 需要更多的适配器，增加了架构的复杂性。
9 . 基于空间的架构（Space-Based Architecture）：
描述： 应用程序被部署在多个节点上，每个节点都是一个自治的计算单元，节点之间通过消息传递进行通信。
优点： 高度可扩展和容错，适合大规模分布式系统。
缺点： 需要复杂的网络通信和状态同步机制。
每种架构风格都有其特定的应用场景和优缺点，选择合适的架构风格需要根据项目的具体需求、团队能力、技术栈和业务目标来决定。

架构设计实例

1 . 六边形架构（Hexagonal Architecture）实例
六边形架构，也称为端口与适配器架构，是一种通过端口和适配器将业务逻辑与其他系统部分解耦的架构风格。以下是一个简单的实例：
场景： 文章发布系统。这个系统包含社交媒体发布、邮件和短信通知、消息代理、数据库和作者服务等组件。
代码实现： ArticlePublisher 类依赖于 SocialMediaPublisher 和 ArticleAuthorNotifier 的实现，这些实现作为 Spring 组件的列表注入。领域逻辑可以独立于底层框架和基础设施进行单元测试。
GitHub 仓库： 可以在 GitHub 上查看完整的示例服务实现，这些代码片段展示了六边形架构的实际应用。
2 . 事件驱动架构（Event-Driven Architecture, EDA）实例
事件驱动架构是一种基于事件生成、检测、消费和反应的架构风格。以下是一些实际应用案例：
EDEKA： 德国领先的超市连锁之一，通过实施事件驱动架构，打破了传统的数据孤岛，实现了实时主数据流在企业系统和触点之间的传输。
Citi Commercial： Citi Commercial Cards 采用了微服务架构和事件驱动的骨干网，以应对商业卡行业的变化，实现了从数千到超过800万记录的扩展。
Uber： Uber 的系统包括乘客应用、司机应用、支付系统和调度服务。在这个系统中，事件可以代表各种交互和状态变化，如乘客请求乘车事件。
3. 基于空间的架构（Space-Based Architecture）实例
基于空间的架构适用于需要高容量、高弹性和卓越快速性能的场景。以下是一些实例：
音乐会售票系统： 当热门音乐会宣布售票时，用户量会从几百激增到几千甚至几万，都需要快速获取演唱会门票。这种系统需要高性能、高可扩展性和高弹性，非常适合基于空间的架构。
在线拍卖系统： 在线拍卖系统需要处理不可预测的用户和请求负载的激增，这与音乐会售票系统类似，需要高性能和弹性。
高流量社交媒体网站： 需要在短时间内处理数十万甚至数百万条帖子、点赞、踩和回复，数据库会成为这种规模的挑战。基于空间的架构通过将数据库从事务处理中分离出来，实现数据持久化，是解决这一复杂问题的一种可行方案。
4. 微服务架构（Microservices Architecture）实例
微服务架构将应用程序设计为一组独立部署、松散耦合的组件，即服务。以下是一些实例：
虚构的电子商务应用： 一个电子商务应用，包括用户界面、后台服务（如信用检查、库存维护和订单发货）。
Walmart： 在2012年，Walmart 转向微服务架构，以解决系统在客户活动高峰期的问题，如硬件成本降低、计算能力减少，以及避免在高峰期的系统停机。
Spotify： Spotify 使用微服务架构来构建高效系统，避免单体复杂系统的问题。系统被分解为自主的单用途微服务，每个微服务处理一个特定目标，如搜索引擎、用户行为分析、内容标记等。
这些实例展示了不同架构风格在实际应用中的具体实现和效果。

硬件设计与选型

硬件设计原则
1 . 典型电路选择： 尽可能选择典型电路，并符合单片机常规用法，为硬件系统的标准化、模块化打下良好的基础。
2 . 功能满足与预留： 系统扩展与外围设备的配置水平应充分满足应用系统的功能要求，并留有适当余地，以便进行二次开发。
3 . 软硬件结合： 硬件结构应结合应用软件方案一并考虑，软件能实现的功能尽可能由软件实现，以简化硬件结构。
4 . 性能匹配： 系统中的相关器件要尽可能做到性能匹配，如选用CMOS芯片单片机构成低功耗系统时，系统中所有芯片都应尽可能选择低功耗产品。
5 . 可靠性及抗干扰设计： 包括芯片、器件选择、去耦滤波、印刷电路板布线、通道隔离等。
6 . 驱动能力考虑： 单片机外围电路较多时，必须考虑其驱动能力。驱动能力不足时，系统工作不可靠，可通过增设线驱动器增强驱动能力或减少芯片功耗来降低总线负载。
7 . 单片化设计： 尽量朝“单片”方向设计硬件系统。系统器件越多，器件之间相互干扰也越强，功耗也增大，也不可避免地降低了系统的稳定性。
硬件选型标准
1 . 电特性： 元器件除了满足装备功能要求之外，要能经受最大施加的电应力。
2 . 工作温度范围： 元器件的额定工作温度范围应等于或宽于所要经受的工作温度范围。
3 . 工艺质量与可制造性： 元器件工艺成熟且稳定可控，成品率应高于规定值，封装应能与设备组装工艺条件相容。
4 . 稳定性： 在温度、湿度、频率、老化等变化的情况下，参数变化在允许的范围内。
5 . 寿命： 工作寿命或贮存寿命应不短于使用它们的设备的预计寿命。
6 . 环境适应性： 应能良好地工作于各种使用环境，特别是如潮热、盐雾、沙尘、酸雨、霉菌、辐射、高海拔等特殊环境。
7 . 失效模式： 对元器件的典型失效模式和失效机理应有充分了解。
8 . 可维修性： 应考虑安装、拆卸、更换是否方便以及所需要的工具和熟练等级。
9 . 可用性： 供货商多于1个，供货周期满足设备制造计划进度，能保证元器件失效时的及时更换要求等。
10 . 成本： 在能同时满足所要求的性能、寿命和环境制约条件下，考虑采用性价比高的元器件。
遵循这些原则和标准可以帮助设计出高质量、可靠且成本效益高的硬件产品。

确保硬件设计满足功能需求

1 . 需求分析：
在设计开始之前，与项目团队、客户和最终用户进行深入沟通，明确和详细地了解功能需求。
将需求分解为具体的用户故事或用例，确保每个需求都被理解和记录。
2 . 功能规格说明：
编写详细的功能规格说明书，包括性能参数、接口要求、用户界面需求等。
规格说明书应该清晰、具体，足够详细以指导硬件设计。
3 . 系统架构设计：
根据功能需求设计系统架构，选择合适的硬件平台和组件。
确保架构设计可以支持所有必要的功能。
4 . 组件选型：
根据功能需求选择合适的元器件，包括处理器、内存、传感器、接口等。
考虑元器件的性能、可靠性、兼容性和成本。
5 . 原型设计：
创建硬件设计的原型，可以是面包板原型或PCB原型。
通过原型验证功能需求是否得到满足。
6 . 仿真和模拟：
使用仿真工具对硬件设计进行模拟，检查电路的行为是否符合预期。
对关键功能进行模拟，确保在实际硬件制造之前满足需求。
7 . 迭代开发：
采用迭代开发方法，每次迭代都对硬件设计进行测试和验证。
根据测试结果调整设计，直到满足所有功能需求。
8 . 测试和验证：
设计详细的测试计划，包括单元测试、集成测试和系统测试。
测试硬件组件以确保它们满足性能和功能要求。
9 . 可靠性和耐用性测试：
对硬件进行压力测试和长期运行测试，确保在各种条件下都能稳定工作。
进行环境测试，如温度、湿度、震动和冲击测试。
10 . 用户反馈：
在开发过程中，定期向用户展示原型或初步产品，收集反馈。
根据用户反馈调整设计，确保最终产品满足用户的实际需求。
11 . 文档和规范：
编写详细的硬件设计文档和规范，包括原理图、PCB布局、BOM（物料清单）等。
确保所有设计决策和测试结果都有文档记录。
12 . 合规性和标准：
确保硬件设计符合相关的行业标准和法规要求。
进行必要的认证和合规性测试。
通过这些步骤，可以确保硬件设计从概念到最终产品都能满足预定的功能需求。重要的是要持续沟通、测试和迭代，以确保硬件设计在每个阶段都能满足功能需求。

原型设计选择元器件

1 . 普遍性原则： 选择被广泛使用和验证过的元器件，减少开发风险。
2 . 高性价比原则： 在功能、性能、使用率相近的情况下，选择价格合理的元器件以降低成本。
3 . 采购方便原则： 选择容易购买到、供货周期短的元器件。
4 . 持续发展原则： 选择在可预见的时间内不会停产的元器件。
5 . 可替代原则： 选择pin to pin兼容芯片品牌比较多的元器件，以便于未来可能的替换。
6 . 向上兼容原则： 优先选择以前老产品用过的元器件，以保持兼容性。
7 . 资源节约原则： 尽量利用元器件的全部功能和管脚，避免浪费。
8 . 全流程关注芯片属性： 在选型时，考虑试产和小批量生产的价格、供货周期和样片申请，同时关注大批量生产后的价格和供货周期。
9 . 价格及供货保证： 选择价格稳定、供货有保证的元器件，避免因价格波动或供货问题影响项目进度。
10 . 仿真器和开发工具： 选择配套适合的仿真器和开发工具，以便于硬件和底层软件的调试。
11 . OS及开发环境支持： 考虑元器件是否支持所需的操作系统和开发环境。
12 . 技术支持： 选择提供良好技术支持的知名半导体公司的产品。
13 . 性能需求： 根据项目的技术要求，选择能够满足性能需求的元器件，如电气性能、机械性能和环境适应能力。
14 . 质量认证： 选择通过质量认证的元器件，如ISO、CE、UL等，以确保质量和性能。
15 . 失效分析： 进行失效分析，选择失效率低的元器件，提高产品的可靠性。
16 . 成本控制： 在保证性能和质量的前提下，通过优化设计、批量采购等方式降低元器件成本。
17 . 供应链管理： 选择供应链稳定的元器件，保证及时供应，减少生产周期。
18 . 封装类型： 根据电路板设计要求选择合适的封装类型和尺寸，以提高设计灵活性和减少生产难度。
19 . 兼容性： 选择与其他元器件和系统兼容的元器件，提高系统的整体性能和稳定性。
20 . 环境需求： 考虑产品的工作环境，选择具有适应性的元器件，如耐高温、防水防尘等特性。
21 . 成本预算： 根据产品的成本预算，选择性价比高、符合成本要求的元器件。
22 . 可靠性： 考虑产品的可靠性需求，选择经过验证、有良好口碑的元器件品牌或型号。
遵循这些原则可以帮助你在原型设计阶段做出合理的元器件选择，确保项目的成功和产品的可靠性。

嵌入式开发名词和概念

1 . 嵌入式系统（Embedded System）：
一种专用的计算机系统，用于控制或监视特定设备、机器或工厂等，通常嵌入在所控制的对象中。
2 . 微控制器（Microcontroller Unit, MCU）：
一种集成电路芯片，集成了CPU、内存、外设接口等，常用于嵌入式系统。
3 . 实时操作系统（Real-Time Operating System, RTOS）：
一种操作系统，能够及时响应外部事件，并在规定的时间内完成对外部事件的响应。
4 . 裸机（ Bare-metal）：
不使用操作系统，直接在硬件上运行程序的开发方式。
5 . 交叉编译（Cross-compilation）：
在一个平台上编译出另一个平台上运行的代码的过程。
6 . 引导加载程序（Bootloader）：
嵌入式系统中的一段小程序，用于系统启动时初始化硬件，并加载主程序。
7 . 固件（Firmware）：
存储在硬件设备中的软件，通常用于控制硬件设备的特定功能。
8 . 外设（Peripheral）：
嵌入式系统中与主控芯片相连的外部设备，如传感器、显示器、键盘等。
9 . 中断（Interrupt）：
由硬件或软件事件触发的处理机制，允许CPU暂停当前任务，去处理更高优先级的任务。
10 . 寄存器（Register）：
微控制器中的高速存储位置，用于存储指令、数据或地址。
11 . 内存映射（Memory Mapping）：
将设备或外设的地址空间映射到处理器的内存地址空间中，以便通过读写内存的方式进行通信。
12 . 看门狗定时器（Watchdog Timer）：
一种定时器，用于监控系统的运行状态，如果系统异常，看门狗定时器可以重启系统。
13 . 串行通信（Serial Communication）：
一种数据传输方式，数据按位顺序传输。
14 . 并行通信（Parallel Communication）：
一种数据传输方式，多个数据位同时传输。
15 . I2C（Inter-Integrated Circuit）：
一种同步通信总线，用于连接微控制器和其他设备。
16 . SPI（Serial Peripheral Interface）：
一种高速的串行通信总线，用于微控制器和各种外设之间的通信。
17 . UART（Universal Asynchronous Receiver/Transmitter）：
一种用于异步通信的串行通信协议。
18 . GPIO（General Purpose Input/Output）：
通用输入输出接口，用于控制和监测外部设备。
19 . DMA（Direct Memory Access）：
允许某些硬件子系统直接访问系统内存，而无需CPU介入。
20 . ADC（Analog-to-Digital Converter）：
模拟到数字转换器，用于将模拟信号转换为数字信号。
21 . DAC（Digital-to-Analog Converter）：
数字到模拟转换器，用于将数字信号转换为模拟信号。
22 . RTOS任务（RTOS Task）：
在RTOS中运行的独立程序单元，具有自己的堆栈和优先级。
23 . 中断服务例程（Interrupt Service Routine, ISR）：
响应中断的程序代码。
24 . 任务切换（Context Switch）：
在多任务操作系统中，从一个任务切换到另一个任务的过程。
这些名词和概念是嵌入式开发中的基础，了解它们有助于更好地进行嵌入式系统的设计、开发和调试。

固件

1 . 物联网设备（IoT）：
固件在智能家居、工业自动化、健康监测等领域的物联网设备中负责核心控制和数据处理。例如，智能灯泡、智能插座、智能门锁等设备通过固件实现远程控制、定时任务和自动化场景。
2 . 智能汽车：
固件在现代汽车中扮演着重要角色，涉及引擎管理、车载娱乐系统、导航系统等功能和控制。
3 . 医疗设备：
医疗设备如心脏起搏器、血糖仪、血压计等需要固件来实现功能和控制，确保设备的准确性和安全性。
4 . 工业自动化：
在工业自动化领域，固件通过控制传感器、执行器等硬件，实现对生产流程的自动化管理。
5 . 消费电子：
消费电子产品如智能手机、智能手表、智能电视等需要固件来实现对硬件的基本控制，并为运行各种应用程序提供支持。
6 . 网络设备：
固件在路由器、交换机、无线接入点等网络设备中用于管理和控制设备的操作。
7 . 存储设备：
固件在硬盘、固态硬盘（SSD）和光盘驱动器等存储设备中用于管理和控制设备的操作。
8 . 航空航天：
在航空航天领域中，固件也扮演着重要的角色，可以实现对设备的精确控制和管理。
9 . 智能安防：
固件在智能安防系统中，如视频监控、门禁系统等，用于数据采集、分析和传输。
10 . 智能农业：
在智能农业领域，固件可以用于自动化灌溉系统、环境监测等智能设备中。
固件是嵌入式系统中的重要组成部分，它通常存储在ROM或Flash等非易失性存储器中，具有高可靠性、稳定性和对硬件设备的深层次管理和控制能力。通过固件，开发人员能够实现对嵌入式设备的具体功能和操作的精确控制。

固件（Firmware）

是嵌入在硬件设备中的软件，它为硬件设备提供了最基本的操作指令，使设备能够正常工作。固件通常存储在非易失性存储器中，如ROM、EPROM、EEPROM或Flash内存。以下是一些常见的使用固件的器件：
1 . 计算机和服务器：
BIOS（基本输入输出系统）或UEFI（统一可扩展固件接口）固件，用于启动计算机和进行硬件初始化。
2 . 网络设备：
路由器、交换机和调制解调器等网络设备的固件，用于网络管理和数据传输。
3 . 移动设备：
智能手机和平板电脑中的固件，用于设备启动和基本功能管理。
4 . 嵌入式系统：
各种嵌入式设备，如工业控制器、医疗设备、汽车电子控制单元（ECU）等，都依赖固件来实现特定功能。
5 . 存储设备：
硬盘驱动器（HDD）、固态硬盘（SSD）和USB闪存驱动器等存储设备的固件，用于数据管理和存取控制。
6 . 打印机和扫描仪：
打印机和扫描仪等办公设备的固件，用于控制打印和扫描过程。
7 . 家用电器：
智能电视、洗衣机、冰箱等家用电器中的固件，用于设备控制和用户界面管理。
8 . 安全系统：
智能锁、监控摄像头等安全系统的固件，用于安全监控和访问控制。
9 . 音频和视频设备：
数字音频播放器、智能音箱、数字视频录像机（DVR）等设备的固件，用于媒体播放和录制。
10 . 可穿戴设备：
智能手表、健康监测设备等可穿戴设备的固件，用于健康管理和用户交互。
11 . 汽车：
现代汽车中的多个电子控制单元（ECU），如发动机控制、刹车系统、娱乐系统等，都使用固件来控制。
12 . 物联网（IoT）设备：
智能家居设备、工业传感器等IoT设备中的固件，用于数据收集、处理和通信。
13 . 无人机和机器人：
无人机和机器人等设备的固件，用于飞行控制、导航和任务执行。
14 . 游戏机：
游戏机的固件，用于系统启动、游戏管理和网络通信。
固件是这些设备正常工作不可或缺的一部分，它通常在制造过程中被烧录到设备的存储器中，并且可以通过更新来修复漏洞、改进性能或添加新功能。

屏幕固件的编写

是一个涉及硬件控制和用户界面管理的复杂过程。以下是屏幕固件编写的一般步骤和内容：
1 . 初始化通讯引脚及端口时钟：
配置用于与屏幕通信的硬件接口，如SPI或I2C接口，并使能相应的时钟信号。
2 . 配置外设时钟和接口：
例如，使能FSMC外设的时钟，并配置FSMC为异步NOR FLASH模式以仿真8080时序，这是针对使用FSMC接口的LCD屏幕。
3 . 发送控制命令初始化液晶屏：
发送一系列控制命令给屏幕，以初始化屏幕并设置其工作模式。这些命令可能包括分辨率设置、颜色模式、显示模式等。
4 . 编写绘制像素点函数：
编写函数以控制屏幕绘制像素点，这是实现图形显示的基础。
5 . 制作不同的液晶显示应用：
利用描点函数制作各种不同的液晶显示应用，如文本显示、图形界面等。
6 . 控件开发：
开发各种用户界面控件，如按钮、文本框、滑动条等，这些控件可以响应用户的输入并提供反馈。例如，双态按钮控件、按钮控件、曲线控件、滚动文本控件、文本控件等。
7 . 动画和图标处理：
实现动画效果和图标变量处理，如亮度调节和动画图标显示。
8 . 触摸屏数据处理：
解析来自触摸屏的数据，并根据触摸事件更新屏幕显示或执行相应的操作。
9 . 亮度调节：
实现背光亮度调节功能，包括正常亮度和待机亮度的设置。
10 . CFG文件处理：
支持CFG文件的可视化编辑，不再需要手动修改bin文件，提高了固件配置的便捷性。
11 . 编译与烧录：
将编译后的固件烧录到屏幕中，这通常涉及到将文件拷贝到SD卡的特定目录下，并在断电后插入屏的卡座进行烧录。
12 . 指令屏蔽启用个别触控按键：
根据需要屏蔽或启用特定的触控按键，以控制用户输入和屏幕响应。
13 . 固件升级和手势识别：
实现固件升级流程和手势识别功能，以提高屏幕的交互性和用户体验。
这些步骤和内容构成了屏幕固件编写的基本框架，具体的实现细节会根据屏幕的型号和功能需求有所不同。固件开发需要对硬件接口和屏幕特性有深入的了解，同时也需要良好的编程能力和问题解决能力。

硬件原型搭建与验证

是硬件开发过程中的关键步骤，涉及到从设计到测试的多个环节。以下是硬件原型搭建与验证的主要内容和步骤：
1 . 需求分析：
在原型搭建之前，首先要进行需求分析，明确产品的目标、功能和要求。
2 . 硬件设计与验证环境搭建：
设计师使用CAD工具进行电路设计，并搭建验证环境，这包括选择合适的硬件语言（如VHDL或Verilog）和设计风格。
3 . 功能验证与性能验证：
通过仿真验证来确认硬件设计的功能正确性，并进行性能测试，这是原型验证中非常重要的一环。
4 . 调试与优化：
在验证过程中，需要不断对硬件设计进行调试和优化，以确保设计满足所有的功能和性能要求。
5 . 设计分割：
对于复杂的设计，需要将其分割以适应FPGA的资源限制，并将设计逻辑分割成更小的部分映射到一个或多个FPGA中。
6 . 编程和下载：
将ASIC设计转换并装入FPGA，进行调试启动FPGA原型。
7 . 载入软件协同运行：
在FPGA原型上载入软件，进行软硬件系统的协同运行测试。
8 . 软硬件系统验证：
进行系统级的软硬件集成测试，确保系统能够在预期的条件下顺利运行。
9 . 时序分析与时序收敛技术：
面对时序收敛困难等问题，需要进行时序分析和时序收敛技术的应用。
10 . 接口验证：
验证硬件设计中的接口功能，确保与外部设备的兼容性和正确通信。
11 . 资源利用率优化：
优化设计以提高FPGA等硬件资源的利用率，减少资源浪费。
12 . 硬件调试工具的使用：
使用ICAP、ILA和JTAG等硬件调试工具进行实时监测和分析，以定位和解决硬件设计中的问题。
13 . 电气测试：
检查设备的电气性能，如电压、电流、功率和电阻等，确保设备在电源和负载变化时能够稳定工作。
14 . 环境测试：
对硬件进行环境测试，如温度、湿度等，以确保设备在各种环境下都能正常工作。
15 . 耐用性测试：
进行耐用性测试，如振动和冲击测试，以验证硬件的物理强度和耐用性。
通过这些步骤，开发团队可以确保硬件原型满足设计要求，并在实际应用中表现良好。原型验证不仅有助于降低硬件设计错误率，还能缩短产品上市周期，降低开发成本，提高产品的可靠性和稳定性。

硬件设计中的时序分析

是一个关键步骤，用于确保电路在预定的工作频率下能够正确地工作。以下是进行时序分析的一般步骤和方法：
1 . 时序路径识别：
时序分析的首要任务是自动识别设计中的所有时序路径，包括寄存器到寄存器（Register-to-Register）、I/O到寄存器（I/O-to-Register）、寄存器到I/O（Register-to-I/O）以及异步路径等。
2 . 定义时钟约束：
约束时钟是时序分析的第一步，包括主时钟和衍生时钟。创建主时钟通常涉及输入端口、千兆位收发器输出引脚以及某些硬件原语输出管脚。
3 . 时序裕度计算：
时序裕度计算涉及精细分析以确保设计的稳定性。这包括计算建立时间（Setup Time）和保持时间（Hold Time）的余量，即Sslack和Hslack，要求这两个值都要大于零。
4 . 输入和输出延迟约束：
对于FPGA的IO口进行输入和输出最大最小延时约束，以优化从寄存器到输出端口之间的路径延迟，保证外部器件能准确采集到FPGA的输出数据。
5 . 使用时序分析工具：
使用如Quartus II软件中的时序分析器（TimeQuest Timing Analyzer）等工具，自动识别时序路径，计算时序裕度，并检测时序违规。
6 . 静态时序分析：
静态时序分析不考虑信号传输延迟和时钟周期，主要依赖于电路元件的逻辑关系和布局设计进行分析。
7 . 动态时序分析：
动态时序分析考虑信号传输延迟和时钟周期，依赖于电路的时钟边沿和时钟周期等信息进行分析。
8 . 时钟树综合（Clock Tree Synthesis, CTS）：
使用工具如ClockTree Compiler进行时钟树的综合，解决深亚微米IC设计中的时钟树时序问题。
9 . 逻辑综合：
使用工具如DC-Expert进行逻辑综合，优化门级电路，并接受多种输入格式，如硬件描述语言、原理图和网表等。
10 . 跨时钟域分析：
分析跨时钟域的路径，确认代码有没有做相应的跨时钟域处理，以避免时序问题。
11 . 优化和调整：
根据时序分析的结果，对设计进行优化和调整，以满足时序要求。
12 . 迭代分析：
时序分析是一个迭代过程，可能需要多次调整和分析，直到所有时序路径满足要求。
通过这些步骤，硬件设计师可以确保硬件设计在时序上的正确性和稳定性，从而提高整个系统的性能和可靠性。

时序分析工具的选择

对于确保电路设计的正确性和性能至关重要。以下是一些推荐的时序分析工具：
1 . PrimeTime：
PrimeTime是Synopsys提供的一款全芯片、门级静态时序分析工具，它能够集成于逻辑综合和物理综合流程中，帮助设计者分析并解决复杂的时序问题，提高时序收敛的速度。
2 . Formality：
Formality是Synopsys的另一款工具，用于形式验证，包括时序等价性检查，确保设计在不同阶段的一致性。
3 . Quartus II：
Quartus II软件中的时序分析器（TimeQuest Timing Analyzer）是Altera（现为Intel FPGA）提供的工具，它能够自动识别时序路径，计算时序裕度，并检测时序违规。
4 . TimeQuest：
TimeQuest是Xilinx提供的一款FPGA时序分析工具，它集成在Vivado设计套件中，用于分析FPGA设计的时序性能。
5 . ClockTree Compiler：
ClockTree Compiler是Cadence提供的工具，嵌入于Physical Compiler中，帮助设计者解决深亚微米IC设计中时钟树的时序问题，提高时钟树的质量。
6 . DC-Expert：
DC-Expert是Synopsys的逻辑综合工具，它也可以进行时序分析，优化门级电路，并产生多种性能报告。
7 . FPGA Compiler II：
FPGA Compiler II是专用于快速开发高品质FPGA产品的逻辑综合工具，它可以根据设计者的约束条件，针对特定的FPGA结构在性能与面积方面对设计进行优化。
8 . NanoSim (STAR-SIMXT)：
NanoSim集成了业界最优秀的电路仿真技术，支持Verilog-A和对VCS仿真器的接口，能够进行高级电路仿真，其中包括存储器仿真和混合信号的仿真。
这些工具在业界广泛使用，各有特点，可以根据具体的设计需求和偏好选择合适的工具进行时序分析。

硬件平台

是指为软件应用提供运行环境的硬件基础设施，根据不同的标准，硬件平台可以分为多种类型，包括但不限于以下几种：
1 . 个人计算机平台（Personal Computer Platforms）：
个人计算机是最常见的硬件平台之一，广泛应用于家庭和办公室，随着技术的发展，个人计算机的性能不断提升，功能也日益多样化。
2 . 移动设备平台（Mobile Device Platforms）：
随着智能手机和平板电脑的普及，移动设备平台逐渐成为主流，它们通常具有更高的便携性和连接性，适合于各种移动应用。
3 . 嵌入式系统平台（Embedded Systems Platforms）：
嵌入式系统广泛应用于工业控制、家电、汽车等领域，通常具有专门的功能和较低的功耗，适合于特定的应用场景。
4 . 云计算平台（Cloud Computing Platforms）：
云计算平台通过网络提供计算资源和服务，用户可以根据需要动态调整资源配置，这种灵活性使得云计算成为现代企业的重要选择。
5 . 物联网平台（Internet of Things Platforms）：
随着物联网的兴起，专门为物联网设备设计的硬件平台逐渐增多，这些平台通常具备低功耗、长距离通信等特性，适合于各种智能设备的应用。
硬件平台的设计与优化是一个复杂的过程，涉及多个层面的考虑。设计师需要综合考虑性能、功耗、成本和可扩展性等因素，以确保硬件平台能够满足特定应用的需求。硬件平台开发涉及设计、制造、测试等多个环节，需掌握多项技术并应对诸多挑战。硬件平台开发的核心概念包括硬件设备的类型和配置，如处理器、内存、存储、输入输出设备等，这些组件的选择与集成直接决定了系统的性能、可靠性、兼容性和成本效益。

嵌入式软件开发环境

是指用于开发嵌入式软件的一组工具集合，这些工具被集成在一起，形成一套交叉平台开发方法。以下是一些受欢迎的嵌入式软件开发环境和工具：
1 . Keil MDK：
由德国Keil公司开发，基于8051、ARM7、ARM9系列微控制器的嵌入式软件开发工具，提供C编译器、宏汇编、连接器、库管理器、仿真器等。
2 . IAR Embedded Workbench：
支持ARM、Cortex-M、8051、PIC等众多微控制器的高级开发工具套装。
3 . Code Composer Studio (CCS)：
由德州仪器公司（TI）推出的集成开发环境（IDE），用于编写、调试和下载嵌入式程序。
4 . Visual Studio：
微软的开发工具，提供强大的IDE，支持C/C++等语言的开发，并可配合插件进行嵌入式开发。
5 . Eclipse：
开源的、基于插件的开发平台，通过安装插件支持C/C++等语言的开发。
6 . Code::Blocks：
开源的、跨平台的IDE，支持C/C++等语言的开发，并可配合插件进行嵌入式开发。
7 . PlatformIO：
基于Python的开源工具，用于构建和调试嵌入式系统，支持多种微控制器和开发板，可与多个流行IDE集成。
8 . Atmel Studio：
由Atmel公司推出的IDE，针对其处理器产品，支持C/C++等语言的开发。
9 . Tiny C Compiler：
轻量级的C编译器，可在多种平台上运行，支持多种微控制器和开发板。
10 . MPLAB X IDE：
由Microchip Technology Inc.提供的IDE，用于开发Microchip单片机和数字信号控制器的应用，支持PIC、AVR、PIC32和dsPIC等。
这些工具和环境各有特点，开发者可以根据自己的需求和项目特点选择适合的开发平台。例如，Keil MDK和IAR Embedded Workbench因其强大的功能和对多种微控制器的支持而广受欢迎。PlatformIO因其跨平台特性和易用性而受到许多开发者的喜爱。

IDE

1 . Keil MDK（Microcontroller Development Kit）：
Keil MDK是一款经典的IDE，被广泛用于ARM Cortex系列微控制器的开发。它提供了一个全面的集成开发环境，包括编辑器、编译器、调试器和仿真器。
2 . IAR Embedded Workbench：
IAR是另一款广泛使用的IDE，提供了一套完整的工具链，包括编译器、调试器、链接器和其他辅助工具，用于开发各种嵌入式平台。
3 . STM32CubeIDE：
STM32CubeIDE是基于Eclipse平台的IDE，由STMicroelectronics提供，专门用于STM32微控制器的开发。它集成了STM32CubeMX，一个图形化配置工具，用于快速生成STM32的初始化代码和配置文件。
4 . CLion：
CLion是JetBrains公司开发的一款现代化的IDE，以其美观的界面和强大的代码提示功能而闻名。它支持C/C++开发，并可通过插件扩展功能。
5 . Visual Studio Code (VSCode)：
VSCode是一款由微软开发的跨平台源代码编辑器，支持语法高亮、代码自动补全、代码重构等功能，并且内置了命令行工具和Git版本控制系统。它也可以通过安装插件来扩展功能，适用于嵌入式开发。
6 . Eclipse：
Eclipse是一个开源的、可扩展的IDE，最初用于Java编程，但现在已经可以用于各种编程语言，包括C/C++。它为嵌入式开发提供了丰富的插件和工具支持。
7 . NetBeans：
NetBeans是一个开源的IDE，支持多种编程语言，包括C/C++。它提供了代码编辑、项目管理、调试等功能，并且可以通过插件扩展其功能。
8 . RT-Thread Studio：
RT-Thread Studio是国产的RT-Thread嵌入式操作系统的配套IDE，支持OS开发、裸机开发，并能支持qemu仿真。
这些IDE各有特点，开发者可以根据自己的需求和喜好选择合适的工具进行嵌入式开发。

移植设备驱动程序

编写设备驱动程序
1 . 理解硬件：
在编写驱动程序之前，需要对所驱动的硬件设备有深入的理解，包括硬件的工作原理、寄存器、中断等。
2 . 编写驱动代码：
根据硬件的特性编写驱动代码，包括初始化、数据传输、错误处理等函数。
实现标准的驱动程序接口，如open、close、read、write等函数。
3 . 注册设备：
在Linux系统中，使用register_chrdev函数将设备注册到系统中，并分配主设备号和次设备号。
4 . 实现文件操作结构体：
定义file_operations结构体，将文件操作函数与设备驱动关联起来。
5 . 模块初始化和清理函数：
实现init_module和cleanup_module函数，分别用于模块加载时的初始化和卸载时的清理工作。
移植设备驱动程序
1 . 获取源代码：
获取原始硬件设备的驱动程序源代码，通常从硬件制造商或开源社区获得。
2 . 确定目标平台架构：
确定目标平台的硬件架构和特性，包括处理器架构、内存布局、IO系统等。
3 . 编译驱动程序：
使用Linux提供的工具链，如gcc编译器和make工具，根据目标平台的架构编译驱动程序。
4 . 修改驱动程序：
根据目标平台的特性对驱动程序进行必要的修改和调整，以确保在新平台上能够正常工作。
5 . 测试和调试：
在目标平台上测试驱动程序，调试任何出现的问题，确保驱动程序的稳定性和性能。
6 . 内核配置：
根据需要配置内核，使能或禁用特定的特性，以适应驱动程序的需求。
7 . 使用设备树：
在基于设备树的系统中，修改设备树文件以匹配新硬件的配置。
通过这些步骤，可以确保设备驱动程序能够在不同的硬件平台上正确运行，从而实现硬件设备的功能。移植过程中可能需要对驱动程序代码进行深入的理解和修改，以适应不同的硬件和操作系统环境。

Linux内核配置

1 . General setup options（通用设置选项）：
CONFIG_INITRAMFS_SOURCE：指定初始化ramdisk的源文件。
CONFIG_LOCALVERSION：为内核版本添加后缀。
CONFIG_LOCALVERSION_AUTO：自动为内核版本添加后缀。
2 . Loadable module support（可加载模块支持）：
CONFIG_MODULES：启用可加载模块支持。
CONFIG_MODULE_UNLOAD：允许卸载模块。
3 . Kernel performance and features（内核性能和特性）：
CONFIG_PREEMPT_VOLUNTARY：启用自愿抢占。
CONFIG_PREEMPT：启用完全抢占。
4 . Power management options（电源管理选项）：
CONFIG_SUSPEND：支持挂起（Suspend to RAM）。
CONFIG_HIBERNATION：支持休眠（Suspend to Disk）。
5 . Processor type and features（处理器类型和特性）：
CONFIG_X86：针对x86架构的配置。
CONFIG_ARM：针对ARM架构的配置。
6 . Memory management options（内存管理选项）：
CONFIG_CMA：配置连续内存区域（Contiguous Memory Allocator）。
CONFIG_MEMCG：启用内存控制组。
7 . Networking options（网络选项）：
CONFIG_PACKET：启用PACKET sockets。
CONFIG_NETFILTER：启用Netfilter框架。
8 . File systems（文件系统）：
CONFIG_EXT4_FS：启用ext4文件系统。
CONFIG_NFS_FS：启用NFS客户端。
9 . Device Drivers（设备驱动）：
CONFIG_SERIAL_8250：启用8250 UART驱动。
CONFIG_USB_STORAGE：启用USB存储驱动。
10 . Sound driver options（声音驱动选项）：
CONFIG_SND：启用声音核心模块。
CONFIG_SND_PCM：启用PCM（脉冲编码调制）支持。
11 . Graphics support（图形支持）：
CONFIG_FB：启用帧缓冲设备支持。
CONFIG_DRM：启用Direct Rendering Manager。
12 . Security options（安全选项）：
CONFIG_APPARMOR：启用AppArmor安全框架。
CONFIG_SECCOMP：启用安全计算模式。
13 . Cryptographic options（加密选项）：
CONFIG_CRYPTO：启用加密架构。
CONFIG_CRYPTO_AES：启用AES加密算法。
14 . Library routines（库例程）：
CONFIG_LIBCRC32C：启用CRC32计算库。
这些选项可以通过内核配置工具（如make menuconfig、make xconfig、make nconfig）进行配置。不同的Linux发行版和不同的硬件平台可能需要不同的内核配置选项。正确配置内核对于系统性能、安全性和稳定性至关重要。

裸机开发

（Bare-metal Development）是指在没有操作系统支持的情况下，直接在硬件上运行程序的开发方式。这种方式通常用在嵌入式系统中，特别是那些对资源要求非常严格的环境。以下是裸机开发的一些关键点：
1 . 直接硬件控制：
在裸机开发中，程序直接与硬件交互，没有操作系统作为中间层。这意味着开发者需要手动管理硬件资源，如内存、I/O端口和外设。
2 . 启动代码（Boot Code）：
裸机程序通常需要一段启动代码来初始化硬件设备，设置堆栈，以及跳转到主程序入口点。
3 . 中断管理：
开发者需要手动编写中断服务例程（ISR）来响应外部事件或硬件中断。
4 . 内存管理：
由于没有操作系统的内存管理单元（MMU），开发者必须手动管理内存分配和释放，防止内存泄漏和溢出。
5 . 外设驱动：
所有外设驱动程序都需要开发者自己编写，包括UART、SPI、I2C等通信接口。
6 . 任务调度：
在多任务环境中，开发者需要实现自己的任务调度算法，或者使用简单的轮询或非抢占式调度。
7 . 资源受限：
裸机开发通常面对的是资源受限的环境，如有限的RAM和ROM，因此代码和数据需要精简。
8 . 低功耗设计：
在电池供电的设备中，开发者需要考虑低功耗设计，如睡眠模式和时钟门控。
9 . 可靠性和稳定性：
由于缺乏操作系统的保护，裸机程序需要更加关注可靠性和稳定性，避免硬件故障导致系统崩溃。
10 . 调试和测试：
裸机程序的调试通常更加困难，因为缺少操作系统级别的调试工具。开发者可能需要使用JTAG、SWD等硬件调试工具。
11 . 代码优化：
为了提高性能和减少资源消耗，开发者需要对代码进行优化，包括使用汇编语言编写关键部分。
12 . 安全性：
在安全关键的应用中，裸机程序需要实现安全启动、加密通信等安全特性。
裸机开发适用于对实时性要求高、资源受限或成本敏感的应用。由于不需要操作系统的开销，裸机程序可以非常精简和高效。然而，这也意味着开发者需要承担更多的工作，包括硬件抽象层的实现和系统稳定性的保证。

裸机开发适合以下类型的项目

1 . 微控制器项目：
简单的微控制器（MCU）应用，如家用电器控制、传感器数据采集、LED控制等，这些项目通常不需要复杂的操作系统。
2 . 嵌入式系统：
对资源消耗有严格限制的嵌入式系统，如穿戴设备、小型机器人、工业控制单元等。
3 . 性能关键型应用：
需要精确控制硬件和响应时间的应用，例如实时控制系统、电机控制、航空航天设备等。
4 . 成本敏感项目：
在成本敏感的项目中，使用裸机开发可以减少对硬件的要求，从而降低成本，例如简单的玩具、低成本传感器等。
5 . 学习与教育：
用于教学和学习目的，帮助学生和开发者理解硬件的工作原理和直接硬件操作，例如在大学课程和电子爱好者项目中。
6 . 原型开发：
在产品开发的早期阶段，裸机开发可以快速验证概念和原型，因为不需要操作系统的复杂性。
7 . 特定硬件接口项目：
需要直接控制特定硬件接口的项目，如FPGA、定制ASIC或特定通信协议的实现。
8 . 低功耗设备：
对功耗有严格要求的设备，如无线传感器网络节点、便携式医疗设备等。
9 . 安全关键系统：
在某些安全关键系统中，裸机开发可以提供对系统行为的完全控制，以确保系统的安全性和可靠性。
10 . 定制硬件设备：
需要与特定硬件紧密结合的定制设备，如专业测量设备、科学仪器等。
11 . 遗留系统维护：
对于需要维护和更新的旧系统，这些系统可能最初就是在没有现代操作系统支持的情况下开发的。
12 . Bootloader开发：
引导加载程序（Bootloader）通常在操作系统加载之前运行，需要直接与硬件交互。
裸机开发由于其直接控制硬件的特性，适合于那些对实时性、资源消耗、成本和系统控制有特定要求的项目。然而，这也意味着开发者需要更深入地了解硬件细节，并且需要自己处理所有底层的硬件交互和系统服务。

裸机开发学习建议

1 . 理解裸机开发概念： 裸机开发是指在没有操作系统的情况下直接在硬件上运行程序的开发方式。这种方式通常用在嵌入式系统中，特别是那些对资源要求非常严格的环境。
2 . 熟悉硬件平台： 选择一个适合的硬件平台开始学习，比如ARM Cortex-M系列微控制器。了解其架构和基本操作，包括运行模式和通用寄存器的功能。
3 . 设置开发工具链： 在裸机编程中，需要使用特定的开发工具链来编译、链接和调试代码。常见的裸机编程工具链包括GNU Toolchain、LLVM等。根据硬件平台和个人喜好选择合适的开发工具链。
4 . 学习裸机汇编语言： 裸机汇编语言是裸机编程中不可或缺的一部分，通过学习裸机汇编语言，可以更加深入地理解计算机的工作原理，以及如何与硬件交互。
5 . 理解内存管理： 理解裸机内存管理的基本概念，这对于后续的裸机应用开发至关重要。
6 . 阅读数据手册： 阅读目标微控制器的数据手册，分析和理解寄存器的操作控制流程，这是编写裸机程序的基础。
7 . 编写启动代码： 学习如何编写启动代码（Boot Code），包括初始化硬件、设置CPU工作频率等。
8 . 实践基础外设编程： 掌握GPIO编程（如LED控制）、定时器编程（如PWM控制）、中断编程（如按键中断处理）等基础外设操作。
9 . 学习驱动框架： 根据裸机开发设备驱动框架编写驱动程序实现硬件控制。
10 . 实践高级外设编程： 学习LCD编程、触摸屏编程、DMA编程、UART串口通信等更高级的外设操作。
11 . 搭建开发环境： 准备必要的工具，如交叉编译器、调试工具等，并配置开发环境，如VsCode。
12 . 获取和分析原理图： 通过阅读嵌入式系统的硬件原理图，获取存储器、外围设备使用的硬件资源、各种接口和各款芯片的引脚的联接情况等信息。
13 . 实践项目开发： 通过实际项目开发来加深理解，可以从简单的LED闪烁开始，逐步过渡到更复杂的项目，如在GitHub上找到的bare-metal-programming-guide项目。
14 . 加入社区和论坛： 参与CSDN、博客园等社区和论坛的讨论，与其他开发者交流经验，获取帮助。
通过这些步骤，你可以逐步建立起裸机开发的知识体系，并开始你的裸机编程之旅。

设计软件架构

是一个复杂的过程，涉及到定义系统的高层结构、组件、它们之间的关系以及环境。以下是设计软件架构的一般步骤和考虑因素：
1 . 需求分析：
收集和分析系统的需求，包括功能性需求和非功能性需求。
与利益相关者沟通，明确系统的目标和约束条件。
2 . 确定架构风格：
根据系统的需求选择合适的架构风格，如微服务、单体应用、客户端-服务器、事件驱动等。
3 . 定义系统组件：
将系统分解为可管理的模块或组件，并定义每个组件的职责。
4 . 组件接口设计：
设计组件之间的接口，确保它们之间的通信清晰、高效。
5 . 数据管理：
设计数据模型和数据库架构，确定数据存储、检索和一致性策略。
6 . 技术选型：
根据需求和组件划分，选择合适的技术栈，包括编程语言、框架、数据库、中间件等。
7 . 安全性设计：
规划安全机制，如认证、授权、数据加密和安全审计。
8 . 可靠性和容错性设计：
设计冗余和备份机制，规划故障转移和恢复策略。
9 . 性能优化：
确定性能指标和基准，设计以满足性能需求的架构，如负载均衡、缓存策略等。
10 . 可扩展性和可维护性设计：
确保架构支持未来的扩展和维护。
11 . 部署和运维考虑：
规划系统的部署策略，如容器化、虚拟化或云服务。
考虑监控、日志和自动化运维工具。
12 . 合规性和标准遵从：
确保架构设计符合行业标准和法规要求。
13 . 成本效益分析：
评估架构设计的经济效益，平衡性能、可靠性和成本。
14 . 风险评估：
识别架构设计中的风险，并制定缓解策略。
15 . 文档和沟通：
记录架构设计决策和细节，与项目团队和利益相关者沟通架构设计。
16 . 原型和迭代：
构建原型以验证架构设计，根据反馈迭代设计。
17 . 审查和验证：
通过架构审查确保设计的一致性和完整性，验证架构是否满足所有需求。
18 . 测试计划：
设计详细的测试计划，包括单元测试、集成测试和系统测试。
19 . 持续集成和持续部署（CI/CD）：
设计支持持续集成和持续部署的架构，以实现快速迭代和高质量代码交付。
软件架构设计是一个迭代和协作的过程，需要跨学科团队的共同努力。它不仅涉及技术决策，还涉及业务目标、用户体验和长期战略。架构师需要具备广泛的知识和经验，以确保设计的系统既满足当前需求，也能适应未来的变化。

中间件

在软件架构中，中间件组件扮演着至关重要的角色，它们提供了系统之间通信、数据管理和业务逻辑处理的能力。以下是一些常见的中间件组件及其应用场景：
1 . 消息中间件：
RabbitMQ： 一个流行的消息中间件，支持AMQP协议，具有良好的稳定性和可扩展性，常用于消息的异步传递、任务调度和数据处理。
Kafka： 一个高吞吐量的分布式消息系统，主要用于日志采集、流数据处理等场景，特点是高性能和水平扩展能力。
2 . 事务中间件：
Atomikos： 一个支持分布式事务的中间件，基于XA协议，可以管理多个数据库和消息队列的事务。
Seata： 阿里巴巴开源的分布式事务解决方案，支持AT、TCC、Saga等多种事务模式，适用于微服务架构下的分布式事务场景。
3 . 缓存中间件：
Redis： 一个开源的内存缓存中间件，支持丰富的数据结构，并且具有持久化功能，广泛用于缓存、分布式锁和消息队列等场景。
Memcached： 一个流行的分布式内存缓存中间件，常用于网页加速、数据库查询缓存等场景。
4 . 网关中间件：
Zuul： Netflix开源的网关中间件，支持动态路由、负载均衡、权限控制等功能，广泛应用于微服务架构中。
Spring Cloud Gateway： Spring生态系统中的网关解决方案，具有易用性高、与Spring Cloud无缝集成等特点。
这些中间件组件在实际项目中的作用包括提高系统性能、实现不同系统或组件之间的数据和消息传递、提供安全性、性能优化和错误处理等功能。中间件通过提供服务随时建立连接，支持不同的应用程序和服务通过常见的消息传递框架进行通信，例如JSON、REST、XML、SOAP或Web服务。通过使用中间件，应用程序可以更加灵活地处理请求和响应，从而提供更好的用户体验。

烧录与固化

是嵌入式系统开发中的重要环节，涉及到将软件代码写入到硬件设备中的过程。以下是烧录与固化的一些关键概念和步骤：
1 . 烧录对象：
固件烧录： 将固件（如芯片、嵌入式系统或设备的基本软件）写入相应器件的过程。
数据烧录： 将数据文件、媒体内容等写入存储介质，如光盘、U盘、硬盘等。
2 . 烧录设备：
编程器： 专门设计用于固件或芯片的烧录设备，通常需要与计算机连接，并具有相应的软件来进行编程操作。
刻录机： 用于将数据写入光盘或DVD等介质的设备，通常用于创建光盘副本或备份数据。
3 . 烧录方法：
直接烧录： 将数据直接写入目标介质，通常适用于小型存储介质或简单的固件更新。
批量烧录： 通过专用设备或工具同时对多个目标设备进行烧录，提高效率和一致性。
4 . 烧录过程：
准备：确定要烧录的数据或程序，选择合适的烧录设备和介质。
连接：将烧录设备与目标设备连接，通常使用USB、串口、JTAG等接口。
烧录：执行烧录操作，将数据写入目标介质，同时监测烧录过程以确保正确性。
验证：验证烧录完成后的数据是否与源数据一致，确保烧录成功。
5 . 应用领域：
嵌入式系统开发：对嵌入式系统的固件和驱动程序进行烧录，实现系统初始化和功能实现。
电子产品制造：在电子产品的生产阶段，对不同组件进行固件或程序烧录。
音视频制作：使用刻录机将音乐、视频内容写入CD、DVD等介质。
6 . 烧录安全：
数据完整性：确保烧录过程中数据完整且无误。
反向工程风险：防止未经授权的人员利用烧录技术获取或篡改敏感信息。
病毒防护：避免通过恶意软件对烧录过程进行攻击或植入病毒。
7 . 烧录技术的应用：
烧录技术在电子领域中有着广泛的应用，它被用于制造芯片、集成电路、EPROM、EEPROM和闪存等硬件设备中。
通过烧录技术，可以将程序代码、操作系统、固件和配置信息等数据写入到这些存储设备中，从而实现设备的功能。
烧录与固化是确保嵌入式设备能够按照预定的方式启动和运行的关键步骤，涉及到硬件、软件和安全等多个方面。正确执行烧录与固化操作对于产品的性能和可靠性至关重要。

烧录过程中常见的问题及其解决方案

1 . 连接问题：
可能包括连接线松动或损坏，导致数据传输不稳定或中断。解决这个问题通常需要仔细检查连接线的完整性，确保所有连接都紧固并且没有受损。
2 . 设备兼容性问题：
涉及烧录器和目标芯片之间的不匹配，可能会导致程序无法正确烧录或烧录过程中出现错误。解决这个问题的关键在于确认烧录器和目标芯片的版本是否兼容，并且确保在烧录过程中选择了正确的配置。
3 . 芯片保护问题：
如果芯片被设置为只读或写保护状态，这将阻止程序的烧录。解决这类问题通常需要修改芯片的保护设置，使其能够接受烧录操作。
4 . 烧录数据错误：
可能涉及到数据传输错误或数据格式错误，导致程序无法正确运行。解决这类问题的关键在于检查数据文件是否正确无误，以及确保在烧录过程中使用的数据格式与目标设备兼容。
5 . 驱动问题：
烧录座的驱动程序无法安装或无法正常运行，或者驱动程序与操作系统不兼容。确保使用的烧录座驱动程序是最新版本，并且与操作系统兼容。
6 . 烧录失败：
烧录过程中出现错误提示，或烧录完成后目标设备无法正常工作。检查烧录座与目标设备之间的连接是否稳固，并确保线缆连接正确。同时，检查烧录座的设置是否正确，如芯片类型、烧录参数等。
7 . 供电问题：
烧录座的供电不稳定，导致烧录过程中断或失败。检查烧录座的供电是否稳定，确保使用合适的电源适配器。
8 . 安全问题：
烧录座被未经授权的人员使用，或烧录过程中发生数据泄露或程序篡改。将烧录座放置在安全的环境中，确保只有经过授权的人员可以使用，并确保烧录座的软件或固件具有相应的安全措施，例如加密、数字签名等。
9 . 故障诊断问题：
烧录座无法正常启动或运行，或在烧录过程中出现错误。参考烧录座的用户手册或技术支持文档，了解常见故障的诊断方法和解决方案。如果问题无法解决，可以联系烧录座的供应商或售后服务中心进行进一步的支持和维修。
了解这些问题及其解决方案，可以帮助用户更好地使用烧录座，提高工作效率和质量。在遇到问题时及时与烧录座的供应商或售后服务中心联系，寻求帮助和支持。

中间件开发

是指创建和维护在不同软件系统或组件之间提供通信和数据管理功能的软件。以下是一些关键点，它们涵盖了中间件开发的主要方面：
1 . 中间件的定义和作用： 中间件是位于操作系统和应用程序之间的软件，它提供了一系列的服务和功能，使得应用程序能够更加方便地访问硬件资源和通信协议。中间件通常被视为底层技术的构建块，为业务应用程序和基础设施提供了各种功能，如消息传递、事务处理、安全、数据管理和缓存等。
2 . 中间件的技术原理：
提供通信接口：中间件作为应用程序与操作系统之间的接口，提供通信协议和网络通信接口。
提供消息传递服务：中间件提供消息传递服务，支持应用程序之间的异步通信。
提供事务处理：中间件提供事务处理服务，确保多个应用程序之间的数据一致性。
提供安全性：中间件提供身份验证、授权和加密等安全服务。
提供缓存：中间件提供缓存服务，加快应用程序的速度和性能。
3 . 中间件的类型和应用场景：
消息中间件： 如RabbitMQ和Kafka，用于异步消息传递和日志采集等场景。
事务中间件： 如Atomikos和Seata，用于分布式系统中的事务管理。
缓存中间件： 如Redis和Memcached，用于提高系统访问性能。
网关中间件： 如Zuul和Spring Cloud Gateway，作为分布式系统的入口，负责请求路由、负载均衡等。
4 . 中间件开发的工具和编程软件： 常用的中间件编程软件包括Apache Kafka、RabbitMQ、Redis、Apache ActiveMQ和Nginx等。这些工具支持多种编程语言和功能特性，如高吞吐量、容错性、可伸缩性等。
5 . 中间件开发的重要性： 中间件简化了应用程序开发，加速了产品上市速度，它在最初设计为不能相互连接的平台之间建立连接，充当不同技术、工具和数据库之间的桥梁。
6 . 中间件开发的技术栈： 中间件开发涉及到框架、数据、治理、分布式以及字节码的相关技术栈知识，包括但不限于RPC、MQ、缓存等。
7 . 中间件开发与业务开发的区别： 中间件开发更专注于底层技术，为业务开发提供支持，而业务开发则更侧重于实现具体的业务逻辑。
通过掌握这些关键点，开发者可以更好地理解和进行中间件的开发工作，以满足不同应用程序之间的通信和数据管理需求。

中间件（Middleware）主要作用包括

1 . 解耦合：
中间件提供了一个中间层，允许不同的应用程序或组件通过标准化的接口进行通信，而不需要了解彼此的内部工作机制，从而实现了解耦合。
2 . 数据传输和通信：
中间件支持数据在不同系统或组件之间的传输，包括同步和异步通信，使得信息能够高效地流动。
3 . 事务管理：
在分布式系统中，中间件可以管理跨多个服务的事务，确保数据的一致性和完整性。
4 . 负载均衡：
中间件可以在多个服务器之间分配请求，提高系统的性能和可用性。
5 . 数据缓存：
中间件可以缓存频繁访问的数据，减少对后端数据库的访问次数，提高系统的响应速度。
6 . 安全性：
中间件提供安全服务，如认证、授权、加密和审计，保护数据传输的安全。
7 . 异构系统集成：
中间件允许不同技术栈和平台上的应用集成，使得它们能够作为一个统一的系统协同工作。
8 . 错误处理和恢复：
中间件可以集中处理错误和异常，提供恢复机制，增强系统的稳定性和可靠性。
9 . 服务发现和注册：
在微服务架构中，中间件可以帮助服务实例相互发现和注册，简化服务间的相互通信。
10 . 消息队列和事件处理：
中间件提供消息队列功能，支持事件驱动架构，使得系统能够响应异步事件。
11 . 数据格式转换：
中间件可以在不同系统间转换数据格式，确保数据的兼容性。
12 . 监控和日志记录：
中间件可以收集和记录系统的操作日志，提供监控数据，帮助开发者诊断问题。
13 . 配置管理：
中间件可以管理分布式系统中的配置信息，使得配置变更能够快速地在整个系统中生效。
中间件通过提供这些功能，使得复杂的系统能够更加模块化、灵活和可维护，同时也提高了系统的扩展性和可靠性。

中间件作用机制

1 . 缓存：
中间件可以使用缓存技术来存储经常访问的数据，减少对后端数据库或其他服务的频繁访问。通过缓存，可以大大提高系统的响应速度和吞吐量。
2 . 负载均衡：
中间件可以实现负载均衡，将请求分发到多个服务器上，以平衡服务器的负载。通过负载均衡，可以提高系统的并发处理能力和可扩展性。
3 . 异步处理：
中间件支持异步通信，允许应用程序进行并行处理和非阻塞操作。这有助于提高系统的吞吐量和响应速度，从而优化性能。
4 . 数据压缩和加速：
中间件可以对传输的数据进行压缩和加速处理，减少网络传输的数据量和延迟，提高系统的响应速度。
5 . 高性能通信：
中间件可以提供高性能的通讯机制，使得分布式系统中的不同组件可以快速地交换数据和消息。
6 . 实时数据处理：
中间件可以用于实时数据处理，支持对实时数据流进行处理和分析。这在需要即时响应和实时分析的场景中提供了性能优势。
7 . 可扩展性：
中间件的可扩展性允许系统根据需求动态地增加或减少资源，以适应负载变化。这有助于维持高性能，同时避免资源浪费。
8 . 优化数据传输：
数据分发中间件通常会优化数据传输的方式，减少数据在网络上传输的延迟和带宽消耗，从而提高性能。
9 . 错误和恢复：
中间件的错误处理机制可以帮助应对故障和错误情况，减少系统中断的时间，从而提高可用性和性能。
10 . 监控与日志：
中间件可以记录系统的运行日志，并提供监控和报警功能，帮助管理员及时发现和解决系统的问题，从而提升系统性能。
11 . 并发能力：
通过增加服务器资源、使用支持高并发的中间件实现、引入消息队列来解耦服务，提高系统整体的并发处理能力。
12 . 网络延迟：
优化网络架构，减少网络跳数，使用更快的网络连接，部署服务时考虑地理位置，缩短服务间的物理距离，减少网络延迟。
13 . 依赖服务性能：
监控并优化依赖服务的性能，引入容错机制，如服务降级或熔断器模式，防止一个服务的故障影响整个系统。
14 . 配置不当：
根据实际负载和业务需求调整配置，使用性能测试工具进行压力测试，找出最佳配置。
通过这些机制，中间件能够有效提升系统的性能，增强系统的稳定性和可靠性。

MEMS

（微电子机械系统，Micro-Electro-Mechanical Systems）是一种结合了微电子技术和机械工程的技术领域，它制造出可以在微米级别下操作的微小机械元件。以下是关于MEMS的定义、应用和市场研究的一些信息：
定义
MEMS技术涉及使用微细加工技术制造的小型机械和机电元件，其关键物理尺寸可以从一微米以下到几毫米不等。MEMS器件的关键特征是至少有一些元件具有某种机械功能，无论这些元件是否可以移动。
应用领域
MEMS器件被广泛应用于多个领域，包括但不限于：
1 . 消费电子： 如智能手机、健身手环、AR/VR设备等，其中MEMS传感器用于运动和心率监测等。
2 . 汽车： MEMS压力传感器用于测量气囊压力、燃油压力等，加速度计用于安全气囊系统、防滑系统等。
3 . 医疗： 如基于MEMS加速度传感器的无创胎心检测方法。
4 . 工业： MEMS传感器用于环境条件检测、工业设备振动和旋转速度监测等。
5 . 通信： 得益于5G网络的普及，通信领域MEMS器件市场规模增长迅速。
市场研究
1 . 市场规模： 据Yole数据，2022-2028年全球MEMS终端市场将以5%的年复合增长率增长，其中消费电子是MEMS最大的应用市场，约占全球MEMS收入的60%。
2 . 增长预测： 预计到2028年全球消费电子领域MEMS器件需求有望增长至94亿美元，汽车市场对MEMS器件的需求有望从27亿美元增长至41亿美元。
3 . 中国MEMS市场： 集微咨询预计，到2027年，中国MEMS市场规模将接近1500亿元，2021-2027年复合增长率为9.7%。
MEMS技术以其微型化、集成化的特点，正在不断推动多个行业的技术进步和产品创新。随着技术的发展和应用领域的扩展，MEMS市场预计将持续增长。

嵌入式开发知识点

1 . 基础电子知识：
电路理论：了解基本的电路原理，如欧姆定律、基尔霍夫定律等。
数字逻辑：理解数字电路的基本概念，如逻辑门、触发器、计数器等。
模拟电路：了解放大器、滤波器、电源管理等模拟电路设计。
2 . 微控制器和处理器架构：
了解不同微控制器（如ARM、AVR、PIC等）和处理器的架构和特点。
掌握处理器的指令集和编程模型。
3 . 编程语言：
C/C++：嵌入式开发中最常用的编程语言，需要熟练掌握。
汇编语言：对于性能要求高的场合，可能需要使用汇编语言进行优化。
4 . 操作系统：
实时操作系统（RTOS）：了解RTOS的基本概念和特点，如任务调度、中断管理等。
非实时操作系统或裸机编程：在不需要操作系统的情况下，直接与硬件交互。
5 . 嵌入式软件设计：
固件开发：编写运行在嵌入式系统上的软件。
驱动程序开发：为硬件设备编写接口代码，使其能够在操作系统中正常工作。
6 . 通信协议：
串行通信：如UART、SPI、I2C等。
网络通信：如TCP/IP、UDP、HTTP等。
7 . 接口和总线技术：
了解各种硬件接口和总线技术，如GPIO、ADC、DAC、PWM等。
8 . 调试和测试工具：
掌握使用逻辑分析仪、示波器、多用电表等硬件调试工具。
熟悉软件调试工具，如GDB、JTAG、仿真器等。
9 . 版本控制和项目管理：
了解如何使用版本控制系统，如Git。
掌握项目管理工具和方法，如敏捷开发。
10 . 硬件设计基础：
了解PCB设计和制造流程。
掌握基本的焊接和电路板维修技能。
11 . 安全和可靠性：
了解嵌入式系统的安全问题，如加密、认证等。
掌握提高系统可靠性的方法，如冗余设计、错误检测和纠正等。
12 . 电源管理：
了解电源转换、电池管理、电源效率优化等。
13 . 传感器和执行器的接口：
掌握如何与各种传感器和执行器进行接口和数据处理。
14 . 物联网（IoT）和云计算：
了解如何将嵌入式设备连接到物联网平台和云服务。
15 . 持续学习：
嵌入式领域不断发展，需要持续学习新的技术和工具。
掌握这些知识需要时间和实践，但随着经验的积累，你将能够更有效地开发和优化嵌入式系统。

底层软件开发岗位

1 . 嵌入式软件工程师： 负责嵌入式系统的软件开发，包括系统架构设计、硬件驱动开发、中间件开发、应用程序开发等。他们需要熟悉嵌入式操作系统，例如Linux、RTOS等，同时也需要熟悉各种嵌入式开发工具，例如Keil、IAR等。
2 . 驱动开发工程师： 主要负责开发硬件驱动程序，使操作系统和硬件可以正常交互。他们需要熟悉硬件设备的工作原理，同时也需要熟悉操作系统的内核。
3 . 固件工程师： 负责开发固件，即嵌入在硬件中的软件。他们需要熟悉硬件设备的工作原理，同时也需要熟悉嵌入式开发工具。
4 . 操作系统开发工程师： 负责开发操作系统，包括内核、驱动、系统服务等。他们需要熟悉操作系统的工作原理，同时也需要熟悉各种开发工具。
5 . 系统集成工程师： 负责将不同的软件组件和硬件设备集成到一个完整的系统中，并确保系统的稳定性和性能。
6 . 网络协议开发工程师： 专注于开发和维护网络通信协议，确保数据在不同设备和网络之间的有效传输。
7 . 硬件工程师： 涉及硬件设计和开发，与底层软件开发紧密相关，需要对硬件有深入的了解。
8 . 单片机工程师： 专注于单片机的软件开发，包括程序编写、硬件接口控制等。
9 . ASIC设计工程师： 负责特定应用集成电路（ASIC）的设计和开发，包括电路设计、逻辑设计和物理布局。
10 . FPGA设计工程师： 负责现场可编程门阵列（FPGA）的设计和开发，包括硬件设计、逻辑设计、物理设计等。
这些岗位的工作主要集中在硬件和软件的交接处，研发的产品主要用于操作系统、驱动、嵌入式设备、网络设备等底层设备和系统的开发和维护。

底层软件开发

1 . 计算机组成原理：
了解计算机的基本组成，包括CPU、内存、输入/输出系统等。
2 . 操作系统原理：
理解操作系统的基本概念，如进程管理、内存管理、文件系统等。
熟悉操作系统内核的架构和实现。
3 . 编程语言：
精通至少一种底层编程语言，如C/C++，因为它们是底层开发中最常用的语言。
了解汇编语言，以便进行硬件级的编程和优化。
4 . 数据结构和算法：
掌握基本的数据结构（如链表、树、图）和算法，这对于编写高效的底层代码至关重要。
5 . 硬件知识：
了解数字电路和模拟电路的基础知识。
熟悉常见的硬件接口和总线协议，如GPIO、SPI、I2C、UART、USB等。
6 . 嵌入式系统：
理解嵌入式系统的架构和开发流程。
熟悉至少一种嵌入式操作系统，如FreeRTOS、Linux等。
7 . 驱动开发：
掌握驱动程序的编写和调试，包括设备驱动模型和驱动框架。
8 . 网络通信协议：
了解TCP/IP协议栈，以及其他网络通信协议如HTTP、FTP等。
9 . 编译原理：
理解编译器的工作原理，这对于编写编译器或理解编译器优化至关重要。
10 . 版本控制和构建系统：
熟悉版本控制系统，如Git。
了解构建系统和自动化工具，如Make、CMake等。
11 . 调试和测试：
掌握使用调试器（如GDB）和性能分析工具。
了解单元测试、集成测试和系统测试的方法。
12 . 安全知识：
了解基本的安全概念，如缓冲区溢出、加密算法等。
13 . 电源管理：
了解电源管理的基本原则和方法。
14 . 硬件描述语言（HDL）：
对于FPGA和ASIC开发，需要掌握VHDL或Verilog等硬件描述语言。
15 . 项目管理：
了解项目管理的基本原则，能够合理规划和协调开发任务。
16 . 文档编写能力：
能够编写清晰的技术文档和代码注释。
17 . 持续学习：
底层软件开发是一个快速发展的领域，需要不断学习新技术和工具。
掌握这些知识需要时间和实践，但随着经验的积累，你将能够更有效地开发和优化底层软件系统。

上层应用开发

主要指的是用户界面(UI)、用户体验(UX)以及应用程序逻辑的开发，这些应用通常运行在操作系统之上，与用户的交互更为直接。以下是一些上层应用开发需要掌握的关键知识点：
1 . 编程语言：
至少掌握一种高级编程语言，如Java、Python、JavaScript、C#、Swift或Kotlin等。
2 . 前端开发：
HTML、CSS和JavaScript：用于构建网页和前端应用的基础技术。
前端框架和库：如React、Angular、Vue.js等，用于构建复杂的用户界面。
3 . 后端开发：
服务器端编程语言：如Node.js、Ruby、PHP、Python等。
服务器端框架：如Express.js、Django、Spring等。
4 . 数据库知识：
理解关系型数据库（如MySQL、PostgreSQL、SQL Server）和非关系型数据库（如MongoDB、Redis）的基本概念和操作。
5 . API开发：
了解RESTful API设计原则，能够创建和消费API。
熟悉GraphQL等API查询语言。
6 . 版本控制系统：
熟悉Git等版本控制系统，以便代码管理和团队协作。
7 . 用户体验(UX)设计：
理解用户体验设计的基本原则，能够设计直观、易用的用户界面。
8 . 用户界面(UI)设计：
掌握UI设计工具，如Sketch、Adobe XD、Figma等。
了解设计原则和最佳实践，如Material Design或Human Interface Guidelines。
9 . 测试：
掌握单元测试、集成测试和端到端测试。
了解自动化测试框架，如Selenium、Jest等。
10 . 性能优化：
了解如何优化应用性能，包括前端和后端的优化。
11 . 安全性：
了解Web安全和移动安全的最佳实践，如OWASP Top 10。
掌握数据加密、用户认证和授权等安全技术。
12 . 跨平台开发：
了解如何使用跨平台框架，如Flutter、React Native等，开发跨平台应用。
13 . 项目管理和敏捷开发：
掌握Scrum、Kanban等敏捷开发方法。
14 . 容器化和微服务：
了解Docker、Kubernetes等容器化技术，以及微服务架构。
15 . 云服务和部署：
熟悉AWS、Azure、Google Cloud等云服务平台。
了解持续集成/持续部署(CI/CD)流程。
16 . 国际化和本地化：
了解如何开发支持多语言和文化差异的应用。
17 . 代码质量和维护：
掌握代码审查、重构和文档编写的技能。
18 . 法律和合规性：
了解数据保护法规，如GDPR等。
19 . 持续学习：
技术不断进步，需要持续学习新工具、新框架和新的最佳实践。
掌握这些知识可以帮助开发者构建功能丰富、用户体验良好的上层应用。随着技术的发展，这些技能和工具也在不断更新，因此持续学习是非常重要的。

上层应用与底层代码的交互

是软件架构中的一个关键环节，它们之间的通信通常通过一系列接口和抽象层来实现。以下是一些上层应用与底层代码交互的常见方式：
1 . 系统调用：
在大多数操作系统中，上层应用通过系统调用来请求操作系统提供的服务，如文件操作、进程管理、网络通信等。系统调用是用户空间程序与操作系统内核之间的接口。
2 . API（应用程序编程接口）：
上层应用通过API与底层服务进行交互。这些API可以是操作系统提供的，也可以是其他库或框架提供的。
3 . 库和框架：
上层应用通常会调用各种库和框架来实现特定的功能，这些库和框架封装了底层的复杂性，向上层应用提供更高层次的抽象。
4 . 硬件抽象层（HAL）：
在嵌入式系统或移动设备中，硬件抽象层提供了一个标准化的接口，使得上层应用可以不必关心具体的硬件细节。
5 . 驱动程序：
驱动程序是操作系统的一部分，它们作为硬件设备和上层应用之间的中介。上层应用通过驱动程序与硬件设备进行交互。
6 . 中间件：
中间件提供了一种机制，使得不同的应用程序可以在不同的操作系统和网络协议上进行通信。
7 . 服务和微服务架构：
在现代的微服务架构中，上层应用通过RESTful API、gRPC或其他服务间通信协议与底层服务进行交互。
8 . 插件和扩展：
上层应用可以通过插件和扩展来增加功能，这些插件和扩展可能是用不同的语言编写的，它们通过定义好的接口与主程序交互。
9 . 数据库访问：
上层应用通过SQL或NoSQL查询与数据库进行交互，数据库管理系统（DBMS）提供了数据存储和检索的接口。
10 . 文件系统：
上层应用通过文件系统API与底层存储进行交互，进行文件的读写操作。
11 . 网络通信：
上层应用通过网络协议（如HTTP、FTP）与远程服务器或服务进行交互。
12 . 事件和回调：
在某些情况下，底层代码会向上层应用发送事件或回调，上层应用需要处理这些事件。
13 . 消息队列和发布/订阅模型：
上层应用和底层服务可以通过消息队列进行异步通信。
14 . 远程过程调用（RPC）：
上层应用可以通过RPC调用远程服务器上的函数或方法。
这些交互方式确保了上层应用可以高效、安全地与底层代码通信，同时隐藏了底层实现的复杂性。随着技术的发展，这些交互方式也在不断演进，以适应新的应用场景和性能要求。

前沿技术

1 . 人工智能和机器学习技术的进一步集成：
人工智能和机器学习不再是流行词，它们已成为现代软件开发不可或缺的组成部分，为功能和性能设定了新的标准。从预测算法到自动代码审查，AI/ML技术正在全面提高各个行业的效率与能力。
2 . 区块链技术：
区块链正在寻找超越加密货币的新立足点，基于区块链的应用程序越来越多地被采用。它们增强了数据安全性和交易验证。
3 . 多运行时微服务（MACH架构）：
微服务架构将软件应用程序开发为一套小型、可独立部署和模块化服务的方法。2024年，微服务架构有望继续增长，逐步演变为多运行时微服务，也称为MACH架构。
4 . 云计算的扩展：
云原生技术将经历实质性的发展，提供更高的性能、成本节约和更大的IT目标灵活性。
5 . 边缘计算浪潮：
边缘计算是一种新型IT架构，它在网络边缘处理客户端数据，尽可能靠近数据源，减少了延迟并增强了实时数据处理能力。
6 . DevSecOps：
开发人员可以实时修复代码中的安全问题，而不是在开发过程的最后阶段才考虑安全性，这使得软件部署得尽可能快，同时尽可能安全。
7 . Web 3.0的兴起：
Web 3.0允许用户直接控制数据，将彻底改变软件开发世界。
8 . 物联网（IoT）：
物联网成为一种新常态，越来越多的设备对象被接入互联网，提高了企业的运营效率和盈利能力。
9 . 增强现实（AR）和虚拟现实（VR）技术：
AR和VR的扩展应用也将继续塑造该行业，特别是在游戏、教育和培训等领域。
10 . 网络安全需求增长：
随着技术的发展，网络安全成为一个越来越重要的领域，需要更多的专业人才来保护数据和系统安全。
11 . PWAs（渐进式Web应用）：
PWAs将为用户提供更好的体验，它们能够在各种设备上提供类似原生应用的体验。
12 . 远程工作趋势：
远程工作依然有增无减，特别是在软件开发领域，这要求程序员适应远程协作和沟通的新方式。
这些技术趋势不仅影响着程序员的工作方式，也为他们提供了新的职业发展机会。程序员需要不断学习和适应这些变化，以保持自己的竞争力。

人工智能（AI）

在软件开发中的应用越来越广泛，以下是一些具体的应用场景：
1 . 代码自动生成与优化：
AI可以基于开发者的指令或现有代码样本自动生成代码，减少手动编码的工作量。例如，AI大模型如GPT系列、Codex、GitHub Copilot等可以通过自然语言或提示自动生成代码。
AI还可以帮助优化现有代码，识别并修复性能瓶颈，确保代码的高效运行。
2 . 自动化测试与错误检测：
AI可以自动生成测试用例，执行测试并分析结果，从而大幅度降低人工测试的时间成本。此外，AI能够通过模式识别快速定位代码中的潜在漏洞和错误，这对提高软件质量有着重要的意义。
利用机器学习算法，AI能够预测代码中可能存在的缺陷，提高代码质量。
3 . 自然语言处理与需求分析：
AI可以通过自然语言处理技术，从客户提供的文档或对话中自动提取需求，减少沟通的误解，并帮助开发人员更好地理解客户的期望。
4 . 项目管理与任务分配：
通过分析项目进度、资源配置和历史数据，AI能够自动优化任务分配，提高团队协作效率。AI还可以预测项目可能遇到的风险，提前采取措施，从而减少项目延期的可能性。
5 . 智能代码补全：
智能代码补全功能利用AI，尤其是深度学习技术，能够预测开发者想要输入的代码片段，并在编码过程中为他们提供代码建议。这一功能极大地提升了编码效率和准确性。
6 . 代码质量检测与重构建议：
AI技术在代码质量检测和重构建议方面的应用极大地提升了软件开发的质量和效率。通过机器学习模型，AI可以自动识别代码中的潜在错误、代码异味以及反模式。
7 . 开发文档生成：
AI能够根据代码和注释自动生成项目文档，极大提升文档编写的效率，尤其是在大型项目中，文档的及时更新和准确性对团队协作至关重要。
8 . 智能推荐：
在软件开发过程中，开发人员经常需要查阅各种文档和资料。AI技术可以帮助实现智能推荐，根据开发人员的兴趣和需求，推荐相关的技术文章、教程和开源项目。
这些应用展示了AI在提高开发效率、减少人为错误、加速创新以及持续学习方面的巨大潜力。随着技术的不断进步，AI将在软件开发领域发挥越来越重要的作用。

软件架构

是指软件系统的高层结构，包括组件、组件之间的相互关系以及环境。以下是一些常见的软件架构风格和模式：
1 . 分层架构（Layered Architecture）：
最常见的架构之一，将系统分为多个层次，如表示层、业务逻辑层、数据访问层和数据层。
2 . 微服务架构（Microservices Architecture）：
将应用程序分解为一组小型、独立的服务，每个服务运行在自己的进程中，并通过轻量级的通信机制（通常是HTTP RESTful API）进行交互。
3 . 单体架构（Monolithic Architecture）：
传统的架构风格，所有组件都被集成到一个独立的单元中，这个单元负责处理所有的业务逻辑、数据处理和用户界面。
4 . 事件驱动架构（Event-Driven Architecture, EDA）：
以事件的产生、检测、消费和反应为中心的架构风格，强调组件之间的异步通信。
5 . 服务导向架构（Service-Oriented Architecture, SOA）：
将应用程序构建为服务的集合，服务之间通过定义良好的接口和协议进行通信，强调重用性和互操作性。
6 . 客户端-服务器架构（Client-Server Architecture）：
基本的分布式架构，由两部分组成：客户端和服务器，客户端发起请求，服务器处理请求并返回结果。
7 . CQRS（Command Query Responsibility Segregation）：
将读操作（查询）和写操作（命令）分离开来，以提高性能和可扩展性。
8 . MVC（Model-View-Controller）：
用于实现用户界面的架构模式，将应用程序分为三个核心组件：模型（数据）、视图（用户界面）和控制器（业务逻辑）。
9 . MVVM（Model-View-ViewModel）：
是MVC的变体，特别适用于WPF、Silverlight和Xamarin等框架，通过引入ViewModel来分离视图和模型。
10 . 六边形架构（Hexagonal Architecture）：
也称为端口与适配器架构，强调应用程序核心与外部世界的交互应该通过定义良好的接口，以提高测试性和可维护性。
11 . 领域驱动设计（Domain-Driven Design, DDD）：
一种软件设计方法，强调以业务领域为中心的软件开发，将业务专家的知识和系统设计紧密结合。
12 . Clean Architecture（整洁架构）：
由Robert C. Martin提出，强调将软件系统分为多个环，每个环都依赖于内环，但内环不依赖于外环。
13 . 云原生架构（Cloud-Native Architecture）：
专为云环境设计的架构，强调弹性、可扩展性和分布式系统的特点。
14 . Serverless架构：
一种架构模式，开发者不需要管理服务器，而是将关注点放在代码上，由云服务提供商负责运行和扩展。
这些架构风格和模式可以根据不同的业务需求和技术要求进行选择和定制，以构建高效、可维护和可扩展的软件系统。

微信小程序开发流程

1 . 注册微信小程序账号：
进入微信公众平台（mp.weixin.qq.com）注册小程序账号，并完成信息填写和资料提交。注册后，可以在管理平台查看数据报表、发布小程序等。
2 . 安装微信开发者工具：
根据操作系统下载并安装微信开发者工具，这是开发小程序的必备工具，集成了开发调试、代码编辑、预览及发布等功能。
3 . 创建小程序项目：
在微信开发者工具中新建项目，选择代码存放路径，填入小程序的AppID，并为项目命名。AppID是小程序的唯一标识，在开发过程中会频繁使用。
4 . 编写代码：
小程序的基本结构由.json、.wxml、.wxss和.js文件组成。.json文件用于配置页面和全局属性，.wxml文件描述页面结构，.wxss文件描述页面样式，.js文件实现页面逻辑和交互。
5 . 编译预览：
在开发者工具中编译小程序，预览效果，确保代码无误。
6 . 开发支持：
微信提供了开发文档、开发者工具、设计指南和小程序体验DEMO等资源，帮助开发者快速接入并完成小程序开发。
7 . 提交审核和发布：
完成小程序开发后，提交代码至微信团队审核，审核通过后即可发布。
8 . 开发技巧：
使用小程序的内置组件构建界面，利用数据绑定和事件处理与用户交互，进行页面跳转和配置TabBar等。
9 . 调试和发布：
在开发者工具中进行调试，修复问题后提交审核，审核通过后发布小程序。
以上步骤涵盖了从开始到结束的整个微信小程序开发流程。开发者需要遵循这些步骤，利用微信提供的资源和工具，来构建和发布自己的小程序。

Linux系统开发

是一个广泛的领域，涉及到操作系统的底层开发、驱动程序开发、系统服务开发等多个方面。以下是一些关键的步骤和概念，帮助你了解Linux系统开发的流程和所需技能：
1 . 基础知识：
Linux操作系统原理： 了解Linux的基本概念，如进程管理、内存管理、文件系统等。
C语言： Linux系统开发通常使用C语言，因为它提供了对硬件的直接控制能力。
Shell脚本： 用于编写自动化脚本，进行系统管理和任务自动化。
2 . 开发环境搭建：
安装Linux发行版： 选择一个适合开发的Linux发行版，如Ubuntu、Fedora、CentOS等。
安装开发工具： 包括编译器（如GCC）、调试器（如GDB）、版本控制系统（如Git）。
3 . 内核开发：
Linux内核源码： 熟悉Linux内核源码结构，可以从kernel.org下载内核源码。
内核配置和编译： 使用make menuconfig等工具配置内核，然后编译内核。
内核模块开发： 编写内核模块，扩展内核功能，如驱动程序、文件系统等。
4 . 驱动程序开发：
字符设备驱动： 学习如何编写字符设备驱动，这是Linux驱动开发的基础知识。
块设备驱动： 了解块设备的工作原理，编写块设备驱动程序。
网络设备驱动： 学习网络设备的驱动开发，包括网络协议栈的实现。
5 . 系统服务开发：
守护进程： 编写后台运行的守护进程，如Web服务器、数据库服务器等。
系统调用： 了解系统调用的实现机制，可能需要开发新的系统调用。
6 . 文件系统开发：
文件系统框架： 学习Linux文件系统的框架，如VFS（虚拟文件系统）。
自定义文件系统： 开发自定义文件系统，满足特定应用需求。
7 . 性能优化：
性能分析工具： 使用perf、valgrind等工具分析程序性能。
代码优化： 根据性能分析结果，优化代码以提高效率。
8 . 安全性：
安全机制： 了解Linux的安全机制，如SELinux、AppArmor等。
安全编程： 编写安全的代码，防止安全漏洞。
9 . 跨平台开发：
交叉编译： 学习如何为不同的硬件平台交叉编译程序。
10 . 文档和社区：
阅读文档： Linux内核和各种开源项目都有详细的文档，阅读文档是学习的重要途径。
参与社区： 加入Linux社区，如邮件列表、论坛、IRC等，与其他开发者交流。
11 . 持续学习：
跟踪新技术： Linux和开源技术不断发展，持续学习新技术和工具是非常重要的。
Linux系统开发是一个复杂且不断变化的领域，需要开发者具备扎实的基础知识和不断学习新技术的能力。通过实践和参与开源项目，可以逐步提高系统开发的技能。

开发Linux内核模块

1 . 准备开发环境：
安装必要的开发工具，如编译器、调试器等。在Ubuntu系统上，可以通过以下命令安装：

sudo apt-get install build-essential linux-headers-$(uname -r)

确保你有合适的Linux发行版和内核版本，因为模块通常需要针对特定的内核版本进行编译。
2 . 编写模块代码：
编写内核模块的C语言源代码，包括初始化函数（__init）和清除函数（__exit），以及其他需要的函数。这些函数分别在模块加载和卸载时被调用。
3 . 编写Makefile文件：
创建一个Makefile文件，定义编译模块的规则，指定编译器和编译选项等。Makefile通常包含如何编译模块和清理编译生成的文件的指令。
4 . 编译模块：
使用make命令在模块的源代码目录中编译模块，生成.ko文件，这是内核模块的二进制文件。
5 . 加载模块：
使用insmod命令加载编译好的模块到内核中，或者使用modprobe命令自动处理模块依赖关系并加载模块。
6 . 卸载模块：
使用rmmod命令从内核中卸载模块。
7 . 查看模块信息：
使用modinfo命令查看模块的信息，包括作者、版本、描述等。
8 . 调试和测试：
使用dmesg命令查看内核日志，以确认模块是否正确加载和卸载，并检查是否有任何错误消息。
9 . 模块参数和依赖关系管理：
如果模块需要参数，可以在加载时传递参数，并且可以管理模块之间的依赖关系。
10 . 内核模块的编译方法：
可以为代码编写一个简单的Makefile，并使用特定的命令编译内核模块。
以上步骤提供了从环境搭建到模块测试的完整流程，每个步骤都是开发Linux内核模块不可或缺的一部分。开发者需要根据具体需求和内核版本，调整开发步骤和代码实现。

Linux系统开发

是一个广泛的领域，它包括了从操作系统的底层开发到用户空间应用程序的开发等多个方面。以下是Linux系统开发包含的一些主要内容：
1 . 内核开发：
内核配置与编译： 定制Linux内核配置，编译内核以适应特定的硬件平台。
内核模块开发： 编写和调试内核模块，如驱动程序、文件系统、网络协议等。
内核性能优化： 分析和优化内核代码，提高系统性能和响应速度。
2 . 驱动程序开发：
开发和维护硬件驱动程序，使操作系统能够与硬件设备进行交互。
包括字符设备驱动、块设备驱动、网络设备驱动等。
3 . 文件系统开发：
开发新的文件系统或改进现有文件系统。
包括文件系统的架构设计、实现和性能优化。
4 . 系统服务开发：
开发运行在用户空间的系统服务，如Web服务器、数据库服务器等。
包括服务的架构设计、实现、性能优化和安全加固。
5 . 安全性开发：
实现和维护操作系统的安全机制，如SELinux、AppArmor等。
开发安全补丁和更新，保护系统免受攻击。
6 . 跨平台开发：
为不同的硬件平台开发和移植应用程序。
使用交叉编译工具链进行跨平台编译。
7 . 系统管理和自动化：
开发系统管理工具和脚本来自动化日常任务。
包括配置管理、监控、日志分析等。
8 . 网络编程：
开发网络应用程序和服务，如HTTP服务器、邮件服务器等。
包括socket编程、协议实现等。
9 . 图形用户界面（GUI）开发：
开发Linux下的图形应用程序。
使用GTK、Qt等图形库进行界面设计和开发。
10 . 命令行工具开发：
开发命令行工具和脚本，提高系统操作的效率。
包括shell脚本、Perl、Python等脚本语言的应用。
11 . 容器技术：
开发和维护容器技术，如Docker、Kubernetes等。
包括容器的创建、管理和编排。
12 . 云原生应用开发：
开发适合云环境的应用程序，如微服务架构。
包括服务的部署、扩展和监控。
13 . 性能分析和调优：
使用性能分析工具，如perf、Valgrind等，对系统和应用程序进行性能分析。
根据分析结果进行代码调优。
14 . 文档编写和维护：
编写和维护开发文档，包括API文档、用户手册等。
15 . 社区参与和开源贡献：
参与Linux社区，贡献代码和文档，参与讨论和问题解决。
Linux系统开发是一个复杂的过程，涉及到操作系统的多个层面。开发者需要具备广泛的知识和技能，以应对不同的开发任务和挑战。

大数据技能

1 . 基础编程技能：
掌握至少一种编程语言，如Java、Python或Scala，因为这些语言在大数据领域中非常流行。
2 . 数据结构和算法：
理解基本的数据结构（数组、链表、树、图等）和算法（排序、搜索等），这对于处理大数据集和优化性能至关重要。
3 . 数据库知识：
学习关系型数据库（SQL）和非关系型数据库（NoSQL），如MySQL、MongoDB、Cassandra等。
4 . 大数据框架：
Hadoop： 学习Hadoop生态系统，包括HDFS、MapReduce和YARN。
Spark： 掌握Spark及其核心组件，如Spark Core、Spark SQL、Spark Streaming等。
Flink： 了解Flink流处理框架。
Hive： 学习Hive及其在大数据仓库中的应用。
5 . 数据仓库技术：
了解数据仓库的构建和管理，包括数据建模、ETL（提取、转换、加载）过程。
6 . 机器学习和人工智能：
学习基本的机器学习算法和模型，如线性回归、决策树、神经网络等。
掌握使用机器学习库，如scikit-learn、TensorFlow、PyTorch等。
7 . 数据可视化：
学习如何使用数据可视化工具，如Tableau、Power BI、D3.js等，以直观展示数据分析结果。
8 . 云计算和分布式系统：
了解云计算平台，如AWS、Azure、Google Cloud，以及它们的大数据服务。
学习分布式系统的原理和设计。
9 . 数据治理和合规性：
了解数据治理的基本原则，包括数据质量、数据安全和隐私保护。
10 . 版本控制和协作工具：
掌握Git等版本控制系统，以及团队协作工具，如Jira。
11 . API和Web服务：
学习如何使用RESTful API和其他Web服务与大数据系统交互。
12 . 性能优化：
学习如何优化大数据应用的性能，包括查询优化、资源调度和系统调优。
13 . 数据集成：
学习如何集成来自不同来源的数据，包括数据清洗、转换和合并。
14 . 统计学和概率论：
掌握统计学和概率论的基础知识，这对于数据分析和机器学习至关重要。
15 . 项目管理和敏捷方法：
了解项目管理的基本原则和敏捷开发方法。
16 . 持续学习：
大数据领域不断发展，需要持续学习新的工具和技术。
掌握这些知识点可以帮助你更好地理解和处理大数据问题，为在这一领域的职业发展打下坚实的基础。

大数据和云计算

是两个相关但不同的概念，它们在技术和应用上有所重叠，但侧重点和核心价值不同。以下是大数据和云计算的主要区别：
1 . 定义和焦点：
大数据： 指的是数据量巨大、类型多样、处理速度快的数据集合。大数据的重点在于数据的采集、存储、管理、分析和解释，以发现模式和洞察，支持决策制定。
云计算： 是一种提供计算资源（如服务器、存储、数据库、网络、软件等）的服务模式，这些资源可以通过互联网按需访问，并通常以服务的形式提供（IaaS、PaaS、SaaS）。云计算的焦点在于资源的弹性、可扩展性和按使用付费。
2 . 技术实现：
大数据技术： 涉及到的数据存储、处理和分析技术，如Hadoop、Spark、NoSQL数据库等，它们能够处理大规模数据集。
云计算技术： 涉及到的是资源虚拟化、分布式计算、云存储和云服务管理平台等技术，如VMware、OpenStack、AWS、Azure等。
3 . 应用场景：
大数据应用： 通常用于数据分析、机器学习、推荐系统、社交网络分析等领域，目的是从大量数据中提取价值。
云计算应用： 可以应用于各种计算任务，如网站托管、在线办公软件、游戏、移动应用等，目的是提供可扩展的计算能力和服务。
4 . 成本和资源管理：
大数据： 在处理大数据时，企业可能需要投资于硬件和软件基础设施，以存储和处理大量数据。
云计算： 通过云服务，企业可以减少对本地基础设施的投资，按需租用资源，从而降低成本和提高资源利用率。
5 . 可扩展性和灵活性：
大数据： 大数据解决方案通常需要能够处理不断增长的数据量，但这种扩展性是针对数据处理和存储的。
云计算： 云计算提供了更高的灵活性和可扩展性，不仅可以扩展数据处理能力，还可以快速扩展或缩减其他计算资源。
6 . 安全性和隐私：
大数据： 大数据的挑战之一是确保数据的安全性和隐私，尤其是在处理个人数据时。
云计算： 云服务提供商需要确保其平台的安全性，同时用户也需要管理好自己的数据和访问权限。
7 . 依赖关系：
大数据应用常常依赖于云计算提供的弹性资源来处理和存储数据，而云计算平台也常常提供大数据处理服务作为其服务的一部分。
总的来说，大数据关注于数据的管理和分析，而云计算关注于提供可扩展的计算资源和服务。两者在现代信息技术中相辅相成，共同推动了数字化转型和创新。

硬件拓扑图

是一种图形化的表示方法，用于展示计算机硬件组件之间的连接和布局。这种图通常包括了计算机的各个硬件设备，比如CPU、内存、硬盘、显卡、网络接口卡等，以及它们之间的连接关系，比如通过主板上的插槽、数据线、电源线等。
硬件拓扑图可以是物理拓扑图，也可以是逻辑拓扑图。物理拓扑图显示的是硬件组件在物理空间中的布局，比如在服务器机架或数据中心中的实际位置。逻辑拓扑图则关注于数据流和信号传输的路径，而不关心物理位置。
以下是一些常见的硬件拓扑图类型：
1 . 总线拓扑： 所有设备都连接到一个共享的通信线路上，如早期的ISA和PCI总线。
2 . 星型拓扑： 每个设备都直接连接到一个中心节点，如交换机或集线器。
3 . 环形拓扑： 设备连接成环状，每个设备都连接到另外两个设备。
4 . 树形拓扑： 类似于星型拓扑，但是可以有多个层次，每个分支可以有自己的子分支。
5 . 网状拓扑： 设备之间有多条路径连接，提高了冗余性和可靠性。
6 . 点对点拓扑： 两个设备之间直接连接，没有中间节点。
硬件拓扑图对于理解系统的架构、故障诊断和性能优化都非常重要。如果你需要创建或理解某个具体的硬件拓扑图，你可以上传相应的文件或详细描述你的需求，我可以帮助你分析或解释。

学习硬件拓扑图

1 . 在线教程和工具：
迅捷画图提供了网络拓扑图的在线制作方法，你可以访问他们的教程页面，了解如何使用迅捷流程图工具来绘制网络拓扑图。
ProcessOn是一款强大的在线绘图工具，提供了便捷高效的网络拓扑图绘制方法，你可以参考CSDN博客上的详细分类解说和用户案例。
2 . 专业书籍和教材：
《最全VISIO图标集及网络拓扑图实例》提供了VISIO图标集和网络拓扑图实例，可以帮助你快速创建专业的网络拓扑图。
《计算机组装与维修》一书详细讲述了计算机硬件的组装和维修，包括硬件组装、软件安装的基础知识，以及计算机的常见故障剖析。
3 . 在线课程和视频教程：
你可以在B站等视频平台搜索相关的硬件拓扑图绘制教程，这些视频通常会提供实际操作的演示，有助于你更好地理解和学习。
4 . 专业软件学习：
学习使用VISIO或其他兼容的绘图软件来绘制拓扑图，这是网络工程师和系统管理员常用的工具。
学习使用draw.io，这是一个简单而强大的在线绘图工具，提供了丰富的模板和图标。
5 . 社区和论坛：
加入技术交流群，与经验丰富的技术大牛交流，获取更多的学习资源和实战经验。
通过上述资源，你可以系统地学习硬件拓扑图的相关知识，并逐步提高你的绘制技能。

通讯协议

是一组规则和标准，用于确保不同设备或系统之间能够正确地交换信息。以下是一些常见的通讯协议：
1 . HTTP（超文本传输协议）：
用于从网站传输超文本到本地浏览器的传输协议。
2 . HTTPS（安全超文本传输协议）：
HTTP的安全版本，通过SSL/TLS提供加密传输。
3 . FTP（文件传输协议）：
用于在网络上进行文件传输。
4 . SFTP（安全文件传输协议）：
FTP的安全版本，使用SSH进行数据加密。
5 . SMTP（简单邮件传输协议）：
用于发送电子邮件。
6 . POP3（邮局协议第三版）：
用于从邮件服务器接收邮件。
7 . IMAP（互联网消息访问协议）：
用于访问和管理邮件服务器上的邮件。
8 . TCP（传输控制协议）：
提供可靠的、有序的和错误检测功能的数据传输。
9 . UDP（用户数据报协议）：
提供快速的数据传输服务，但不保证数据的可靠性。
10 . IP（网际协议）：
用于在网络中定位设备和路由数据包。
11 . IPv6（互联网协议第六版）：
IP的下一代版本，提供更多的地址空间。
12 . DNS（域名系统）：
将域名转换为IP地址。
13 . DHCP（动态主机配置协议）：
自动分配IP地址给网络中的设备。
14 . SNMP（简单网络管理协议）：
用于网络管理，监控网络设备的状态。
15 . SSH（安全外壳协议）：
提供安全的远程登录和其他网络服务。
16 . Telnet：
用于远程登录到网络设备，但不如SSH安全。
17 . RTP（实时传输协议）：
用于传输实时数据，如音频和视频。
18 . RTSP（实时流协议）：
控制流媒体服务器的网络控制协议。
19 . SSL/TLS（安全套接层/传输层安全）：
提供数据加密、认证和数据完整性。
20 . NTP（网络时间协议）：
用于同步网络中计算机的时钟。
21 . SIP（会话初始协议）：
用于建立、修改和终止实时会话，如VoIP通话。
22 . CoAP（受限应用协议）：
为物联网设备设计的协议，简化了HTTP。
23 . MQTT（消息队列遥测传输）：
轻量级的消息协议，常用于物联网通信。
24 . AMQP（高级消息队列协议）：
提供异步消息传输，常用于服务器之间的消息队列。
这些协议在不同的应用场景中发挥作用，确保数据能够在网络中正确、高效地传输。

硬件拓扑中的通讯协议

1 . UART（通用异步收发传输器）：
用于实现异步串行数据通讯，通常由两线构成，一收一发。
2 . I2C（Inter-Integrated Circuit）：
双向、两线、串行、多主控接口标准，适合近距离数据通信。
3 . SPI（Serial Peripheral Interface）：
高速的、全双工、同步的通信总线，通常有一个主设备和多个从设备，需要至少4根线。
4 . CAN（Controller Area Network）：
用于实时应用的串行通讯协议总线，使用差分信号进行信号传输，适合长距离传输。
5 . RS-232：
一种常见的串行通信接口标准，用于计算机串行端口和外设之间的通信。
6 . RS-485：
用于更长距离和更高速率的串行通信标准，常用于工业控制系统。
7 . USB（通用串行总线）：
广泛使用的硬件接口协议，支持数据传输和设备供电。
8 . Modbus：
一种应用层协议，广泛用于工业自动化系统中，支持串行通信和TCP/IP网络通信。
9 . Profibus：
用于工业自动化领域的现场总线标准，支持多种通信速率和拓扑结构。
这些协议在不同的硬件拓扑结构中发挥作用，确保设备间能够有效地进行通信和数据交换。

电源拓扑

是指在电源电路中，功率器件和电磁元件的连接方式。以下是一些常见的电源拓扑结构：
1 . Buck（降压）拓扑：
用于将输入电压降低至较低的输出电压。
可能是最简单的电路之一。
输出总是小于或等于输入电压。
输入电流不连续（斩波）。
电感/电容滤波器用于滤平开关后的方波。
2 . Boost（升压）拓扑：
用于将输入电压提升至较高的输出电压。
输出总是大于或等于输入电压（忽略二极管的正向压降）。
平滑输入电流，输出电流不连续（斩波）。
3 . Buck-Boost（降压-升压）拓扑：
结合了降压和升压电路的特点。
输入电流和输出电流都是不连续的（斩波）。
4 . Flyback（反激）拓扑：
隔离型拓扑，使用变压器隔离输入输出回路。
输出变压器同时充当储能电感。
适合做小功率电源，因为开关管承受电压高，变压器利用率低。
5 . Forward（正激）拓扑：
另一种隔离型拓扑，与反激类似，但能量传递方式不同。
开关管导通时，能量存储在变压器中；开关管关断时，能量传递到输出。
6 . Push-Pull（推挽）拓扑：
使用两个开关管交替工作，提高效率并减少开关损耗。
适用于需要较高电流输出的应用。
7 . Half Bridge（半桥）拓扑：
由两个开关管和中心抽头的变压器构成。
适用于中等功率应用。
8 . Full Bridge（全桥）拓扑：
由四个开关管构成的全桥结构。
适用于高功率应用，效率较高。
9 . SEPIC（单端初级感应型转换器）：
可以提供极性反转的输出电压。
结构较复杂，适用于需要极性反转或宽输入电压范围的应用。
10 . Cuk（Cuk转换器）：
可以提供极性反转的输出电压，并且输入电流连续。
结构复杂，适用于需要极性反转和连续输入电流的应用。
每种拓扑都有其独特的特点和适用场合，选择合适的拓扑对于电源设计至关重要。

电源拓扑

在电源拓扑中，元器件扮演着至关重要的角色，它们共同工作以实现电压转换、电流控制和能量管理等功能。以下是一些常见元器件及其在电源拓扑中的作用：
1 . 开关器件（如MOSFET、IGBT）：
控制电源的开关状态，以调节输出电压和电流。
在PWM（脉冲宽度调制）控制下工作，以实现高效的能量转换。
2 . 二极管：
允许电流单向流动，用于整流或防止反向电流。
在某些拓扑中，如Buck和Boost，二极管用于在开关器件关闭时维持电流流动。
3 . 电感器：
储存能量，在开关器件打开和关闭时平滑电流。
与电容器一起，形成LC滤波器，以减少输出电压的纹波。
4 . 电容器：
储存和释放能量，用于平滑输出电压，减少纹波。
提供瞬态响应，以应对负载变化。
5 . 变压器：
在隔离型拓扑中，如Flyback、Forward等，用于隔离输入和输出，同时改变电压。
也用于储能和电压转换。
6 . 电阻器：
用于限制电流，提供电压分压，或作为保护元件。
在某些电路中，用于检测电流或电压。
7 . 光耦（光电隔离器）：
提供电气隔离，保护控制电路不受高压影响。
用于反馈信号的传输，确保信号在隔离的两部分之间传输。
8 . 控制器IC：
控制开关器件的开关时间，实现PWM控制。
检测输出电压和电流，提供反馈控制，以维持稳定的输出。
9 . 保险丝和过流保护元件：
保护电路免受过高电流的损害。
在电流超过安全阈值时断开电路。
10 . 散热片和风扇：
帮助散发元器件产生的热量，保持电源在安全的工作温度下运行。
11 . 滤波器（如LC滤波器、π型滤波器）：
减少输出电压和电流中的纹波和噪声，提高电源的稳定性和可靠性。
12 . 输入/输出滤波器：
减少电源对电网的干扰，提高电源的电磁兼容性（EMC）。
这些元器件在电源设计中相互协作，确保电源能够安全、高效地工作。每种元器件的选择和配置都会影响电源的性能，包括效率、稳定性、输出纹波、响应时间和热管理等。

外设的引脚及其作用

可以根据不同的外设和芯片型号有所差异，但以下是一些常见的引脚及其功能：
1 . 电源引脚：
VCC： 正电源电压输入端，为芯片提供工作所需的电能。
GND： 接地引脚，形成电路中的参考零电位点。
2 . 输入输出引脚：
IO0-IOn： 输入/输出引脚，可以配置为输入或输出模式，用于接收外部信号或输出芯片内部的信号。
A0-An： 模拟输入引脚，用于接收模拟信号，如传感器输出。
D0-Dn： 数字输入/输出引脚，处理数字信号，即高电平和低电平。
3 . 通信引脚：
RX： 接收引脚，用于接收来自外部设备的数据或指令。
TX： 发送引脚，用于向外部设备发送数据或指令。
SCLK： 串行时钟引脚，在串行通信中用于同步数据的发送和接收。
4 . 控制引脚：
RESET： 复位引脚，接收到有效的复位信号时，芯片将恢复到初始状态。
ENABLE： 使能引脚，用于控制芯片的工作状态。
5 . 时钟引脚：
用于将时钟信号输入芯片内部的时钟模块，提供时钟脉冲来同步芯片内部的各个模块和功能。
6 . 地址引脚：
用于选择芯片内的存储单元或功能模块，通过改变地址引脚的状态，可以访问不同的存储单元或功能模块。
7 . 数据引脚：
用于数据传输，通常分为输入数据引脚和输出数据引脚，实现芯片与外部电路之间的数据交换。
8 . 中断引脚：
用于外部设备向芯片发出中断请求信号，以通知芯片进行一些紧急或重要的处理。
9 . 特殊功能引脚：
BOOT0： 用于选择启动模式，可以从 Flash、SRAM 或系统内存启动。
NRST： 硬件复位引脚，通常用于手动复位 MCU。
USB D+, USB D-： 用于 USB 设备通信的差分数据引脚。
这些引脚的功能和作用是芯片与外部世界交互的基础，不同的芯片和外设可能会有不同的引脚配置和功能。在设计和使用外设时，应仔细阅读相关的技术手册或数据手册（Datasheet），以确保正确理解和使用这些引脚。

电路的微观分析

涉及到对电路中各个元件在微观层面上的行为和相互作用的深入理解。这种分析通常需要考虑电子、原子和分子层面的物理现象。以下是一些关键的微观分析概念：
1 . 电子运动：
在导体中，电子在电场的作用下移动形成电流。电子的移动速度（漂移速度）取决于电场强度和材料的电子迁移率。
2 . 电阻的微观机制：
电阻是由于电子在通过材料时与原子核和其它电子发生碰撞而产生的能量损失。这种碰撞导致电子散射，从而阻碍了电流的流动。
3 . 半导体物理：
半导体的导电性介于导体和绝缘体之间，可以通过掺杂（增加额外的电子或空穴）来控制。PN结是半导体器件中的基本结构，它利用P型和N型半导体接触形成的势垒来控制电流。
4 . 量子效应：
在微观尺度上，量子力学的原理开始发挥作用，例如隧道效应，其中电子可以通过势垒从一个区域穿越到另一个区域，即使经典物理学认为这是不可能的。
5 . 电磁场理论：
电路中的电流和电压可以产生电磁场，这些场在微观层面上影响电子的行为，并在宏观层面上影响电路元件之间的相互作用。
6 . 热效应：
电流通过电阻时会产生热量，这在微观层面上表现为电子与晶格振动（声子）的相互作用，导致能量以热的形式耗散。
7 . 材料特性：
电路元件的材料特性，如晶格结构、缺陷、杂质和表面状态，都会影响其在微观层面上的行为。
8 . 界面和接触特性：
电路中不同材料之间的界面，如金属和半导体之间的接触，会影响电子的传输特性，包括接触电阻和肖特基势垒。
9 . 电磁兼容性（EMC）：
在微观层面上，电路元件产生的电磁干扰（EMI）和敏感性需要被分析和控制，以确保电路的正常工作和减少对其他电路的干扰。
10 . 可靠性和失效分析：
微观层面的缺陷和不均匀性可能导致电路元件的早期失效。通过分析这些因素，可以提高电路的可靠性和寿命。
微观分析通常需要使用高级的模拟和计算工具，如量子力学模拟、有限元分析（FEA）和分子动力学模拟，以及实验技术，如扫描电子显微镜（SEM）、透射电子显微镜（TEM）和原子力显微镜（AFM）。这些工具和技术可以帮助工程师和科学家更好地理解和优化电路的性能。

电路设计

外部电路的作用多种多样，它们可以提供电源、信号处理、接口功能、保护措施等。以下是一些常见的外部电路及其作用：
1 . 电源电路：
提供稳定的电压和电流给主电路。
包括线性稳压器、开关稳压器、电源适配器等。
2 . 信号调理电路：
对信号进行放大、滤波、整形、隔离等处理。
包括运算放大器、滤波器、驱动器、隔离器等。
3 . 接口电路：
实现电路之间的通信和数据交换。
包括USB、RS232、I2C、SPI、Ethernet等接口。
4 . 传感器电路：
将物理量（如温度、压力、光强等）转换为电信号。
包括温度传感器、压力传感器、光电传感器等。
5 . 执行器电路：
将电信号转换为物理动作。
包括电机驱动、继电器、电磁阀等。
6 . 保护电路：
防止电路因过压、过流、过温等而损坏。
包括熔断器、过压保护二极管、保险丝、PTC/NTC热敏电阻等。
7 . 滤波电路：
减少电源或信号线上的噪声和干扰。
包括LC滤波器、π型滤波器、RC滤波器等。
8 . 能量存储电路：
存储电能，供不连续供电时使用。
包括电容器、电池、超级电容器等。
9 . 显示电路：
显示电路状态或信息。
包括LED指示灯、LCD显示屏、OLED显示屏等。
10 . 控制电路：
控制电路的操作和功能。
包括微控制器、PLC、FPGA等。
11 . 测量电路：
测量电路参数，如电压、电流、电阻等。
包括万用表、示波器、频谱分析仪等。
12 . 通信电路：
实现远程通信和网络连接。
包括无线模块（Wi-Fi、蓝牙、Zigbee）、调制解调器等。
13 . 电源管理电路：
控制电源的分配和使用，提高能效。
包括电源管理IC、电池管理系统等。
14 . 电磁兼容性（EMC）电路：
减少电磁干扰，确保电路的电磁兼容性。
包括屏蔽、接地、滤波等措施。
15 . 安全电路：
确保电路操作的安全性。
包括漏电保护、绝缘监测、紧急停机等。
这些外部电路的设计和选择取决于主电路的具体需求和应用场景。合理的外部电路设计可以提高电路的性能、可靠性和安全性。

电路设计中使用的元器件

种类繁多，每种元器件都有其特定的功能和应用。以下是一些常见元器件及其功能：
1 . 电阻器（Resistor）：
限制电流，分压，消耗功率，用作反馈网络和电压分压器。
2 . 电容器（Capacitor）：
储存和释放电能，滤波，去耦，耦合交流信号，以及在RC振荡器中提供时间常数。
3 . 电感器（Inductor）：
储存磁能，滤波，阻止直流电通过而允许交流电通过，用于振荡器和滤波器。
4 . 二极管（Diode）：
允许电流单向流动，用于整流、检波、稳压和信号混频。
5 . 晶体管（BJT, Bipolar Junction Transistor）：
放大或开关电子信号，用作数字逻辑门和模拟信号放大器。
6 . 场效应晶体管（FET, Field-Effect Transistor）：
用于放大或开关信号，特别适用于高频和低噪声应用。
7 . MOSFET（Metal-Oxide-Semiconductor Field-Effect Transistor）：
高输入阻抗的场效应晶体管，用于放大、开关和功率控制。
8 . 集成电路（IC, Integrated Circuit）：
将多个电子组件集成在一个小型芯片上，执行特定的功能，如放大、逻辑运算、信号处理等。
9 . 微处理器/微控制器（Microprocessor/Microcontroller）：
控制电子设备的操作，执行程序代码，处理数据。
10 . 晶振（Crystal Oscillator）：
提供稳定的时钟信号，用于同步数字电路。
11 . 连接器（Connector）：
连接不同的电路或设备，便于组装和维护。
12 . 开关（Switch）：
控制电路的通断，用于用户输入和控制。
13 . 继电器（Relay）：
用低功率信号控制高功率负载，实现隔离和开关功能。
14 . 保险丝（Fuse）：
过电流保护，当电流超过额定值时熔断，保护电路。
15 . 变压器（Transformer）：
改变电压和隔离电路，用于电源和信号传输。
16 . 光电器件（Photodiode, Phototransistor, LED）：
光电二极管和光电晶体管用于检测光信号，LED用于发光。
17 . 传感器（Sensor）：
检测物理量（如温度、湿度、压力、光强）并将其转换为电信号。
18 . 滤波器（Filter）：
允许特定频率的信号通过，阻止其他频率的信号，用于信号调理。
19 . 电位器（Potentiometer）：
可变电阻器，用于调整电路中的电压或电流。
20 . 电磁阀（Solenoid Valve）：
电磁控制的阀门，用于控制流体的流动。
这些元器件的功能和应用可以根据具体的电路设计和需求进行选择和配置。正确选择和使用元器件对于实现电路的功能和性能至关重要。

电源电压通常为3.3V或5V的原因

1 . 历史和技术标准：
5V电压标准起源于早期的TTL（晶体管-晶体管逻辑）电平，其中5V代表高电平（True），0V代表低电平（False）。这种标准由于其广泛的应用和兼容性，一直延续至今。
3.3V电压则是在半导体工艺发展过程中逐渐成为标准，它与半导体工艺的演进技术有关，同时也考虑了商业上的兼容性问题。
2 . 功耗和效率：
随着技术的发展，尤其是在便携设备和嵌入式系统中，功耗成为一个重要的考虑因素。降低电压可以显著降低功耗，从而延长电池寿命和提高设备的续航能力。
3 . 热管理：
降低电压还可以减少芯片的发热量，对于需要在封闭空间内工作的高集成度单片机系统来说，热管理是一个巨大的挑战。3.3V的单片机在减少功耗的同时，也带来了更好的散热性能。
4 . 抗干扰能力：
5V电压相比于3.3V具备更强的抗干扰能力，这使得它在一些高噪声、高干扰的应用场景中表现更加出色，如工业控制和汽车电子等领域。
5 . 信号兼容性：
由于许多传统设备和外围元件设计基于5V电压逻辑，如果单片机工作在3.3V下，往往需要通过电平转换器件来适配这些设备，而这种转换会增加电路设计的复杂性。
6 . 工艺和材料：
在早期，特定类型的化学电池，如铅酸电池，其工作电压区间一般是基本固定的，由材料的化学性质决定。12V电压是一个低压动力电标准，在汽车工业广泛应用，随后影响了很多电子设备。类似地，5V和3.3V电压也与早期通信电压标准化有关。
综上所述，3.3V和5V电压等级的选择反映了单片机在不同应用场景中的适应性需求，同时也代表了功耗管理和抗干扰性能的平衡。随着制造工艺的进步，未来的单片机可能会进一步朝着低电压发展，为实现更节能的电子设备铺平道路。

常见的供电电压

包括12V、5V和3.3V，这些电压等级的选择有其特定的原因：
1 . 12V：
12V电压主要来自于汽车电瓶的输出，铅酸电池单体电压为2V，汽车上常用的输出为6个铅酸电池串联，形成12V的输出电压。因此，早期电路中出现了12V的电压，并在很多应用中沿用至今。
2 . 5V：
5V电压的由来与TTL（晶体管-晶体管逻辑）电平有关。TTL电平规范在0~5V之间，小于0.2V输出低电平，高于3.4V输出高电平。这种电平标准被广泛应用于数字电子技术中，因此很多微控制器（MCU）在设计时匹配了数字电路逻辑电平，一般把输入电压设计为3-6V输入，后来随着78L05等稳压电源的出现，5V成为了电路设计中的常用电压。
3 . 3.3V：
3.3V电压的选择与集成电路技术的发展有关。随着集成电路制造技术的进步，器件尺寸不断减小，晶体管的工作电压也随之降低。现代CMOS工艺可以在更低的电压下稳定工作，这使得设计和制造3.3V或更低电压工作的MCU成为可能。此外，3.3V是一个比较折中的电压标准，既能与早期的5V TTL逻辑电平兼容（通过电平转换），又能适应更低电压的新型器件。
这些电压等级的选择反映了在不同应用场景中的适应性需求，同时也代表了功耗管理和抗干扰性能的平衡。随着技术的发展，未来的电路可能会进一步朝着低电压发展，为实现更节能的电子设备铺平道路。

保证供电能力可以采取以下方法

1 . 使用稳压器： 稳压器能够保持输出电压不变，有效防止电源供电电压不稳定的问题。选择稳压器时，需要确保其功率小于所需电器设备的功率，以避免稳压器失效。
2 . 更换电源： 如果电源供电电压不稳定是由电源本身质量问题导致的，更换电源是一个可行的解决方法。选择一个符合实际需求且品质较好的电源，可以有效避免电源供电电压不稳定的问题。
3 . 查找电路故障： 电路故障可能会导致电源输出电压不稳定，因此需要检查电路是否存在问题。在检查电路故障前，需要先断电，确保安全。
4 . 避免过载： 电器设备过载会导致电源电压不稳定，因此在使用过程中要避免过载。如果设备过载，可能会导致适配器过热，也容易引起设备本身出现故障。
5 . 电源电压稳定性评估： 评估电源电压稳定性可以从电压波动指标、瞬时电压变化、电压闪变和电压波动等方面进行考虑。这些指标有助于评估电源在负载和外部环境变动时电压波动的程度。
6 . 环路稳定性评价指标： 衡量开关电源稳定性的指标是相位裕度和增益裕度。同时穿越频率也应作为一个参考指标。这些指标有助于确保电源控制环路的稳定性。
7 . 电源兼容性： 电源适配器需要能够提供合适的电压和电流以供设备使用，同时具备过载保护功能，当连接的设备超过电源的额定输出功率时，电源能够自动断开输出，防止设备损坏和电源过热。
8 . 热管理： 尽管DC-DC直流电源效率很高，但某些设计仍可能产生热量，因此需要适当的热管理解决方案来保持性能和可靠性。
9 . 国家标准： 遵循国家标准，如《电源电压为1100V及以下的变压器、电抗器、电源装置和类似产品的安全 第17部分：开关型电源装置和开关型电源装置用变压器的特殊要求和试验》，确保电源装置和变压器的安全和稳定性。
通过上述方法，可以有效地保证供电能力，确保电子设备和系统的稳定运行。

PCB（印刷电路板）的分类

1 . 按电路层数分类：
单面板： 只有一面有铜箔，另一面是绝缘基材。由于布线间不能交叉，单面板的设计相对简单，主要用于低成本的简单电路和原型设计。
双面板： 在顶层和底层都有铜箔，通过钻孔和电镀技术在两层之间形成导孔，实现电气连接。双面板比单面板更复杂，能够支持更多的元件和更复杂的电路设计，广泛应用于中等复杂度的电子设备中。
多层板： 由四层或更多层导电铜箔和绝缘材料交替组成，内部层通常用于布置电源和地线，外部层用于信号布线。多层板能够实现更高的集成度和更复杂的电路设计，同时具有良好的电磁兼容性能，是高性能和高集成度电子设备的选择。
2 . 按外观分类：
刚性PCB： 由固体材料组成，可以是单层/双层/多层。使用寿命比较高。
柔性PCB（FPC）： 使用柔性材料，如聚酰胺、PEEK（聚醚醚酮）或透明导电聚酯薄膜作为基材，相对比较灵活，可以弯曲。也可以是单面/双面/多面。
刚柔结合PCB： 结合了刚性PCB和柔性PCB的优点，既具有刚性区域的稳定性和机械强度，又拥有柔性区域的弯曲性能。这种类型的PCB通常用于复杂的电子设备中，如医疗器械、航空航天设备等。
3 . 按特殊工艺分类：
高频PCB： 采用特殊材料和工艺设计，以减小信号传输过程中的损耗和干扰。高频PCB广泛应用于无线通信、雷达、卫星等领域。
金属基PCB： 以金属材料（如铝、铜等）作为基板，具有良好的散热性能和机械强度。金属基PCB适用于高功率、高温度的电子设备，如LED照明、电源模块等。
HDI PCB： HDI（高密度互连）PCB采用微孔、盲孔和埋孔等技术，实现高密度、高精度的电气连接。HDI PCB适用于小型化、高性能的电子设备，如智能手机、平板电脑等。
4 . 按表面处理方式分类：
喷锡PCB： 在导电层表面喷涂一层锡层，以保护导电层并提高焊接性能。
5 . 按Tg分类：
根据Tg（玻璃转变温度）的不同，PCB可分为低Tg板、中Tg板和高Tg板。Tg影响着基板的热膨胀系数、热应力以及热老化性能。
这些分类方式帮助我们根据不同的应用需求选择合适的PCB类型。

多层PCB板

因其高集成度、高可靠性、优异的信号完整性和良好的热管理特性，在多个领域展现出了不可或缺的作用。以下是多层PCB板适用的一些主要电子设备类型：
1 . 通信设备：
多层PCB板在通信设备领域的应用至关重要，如基站、路由器和交换机等。这些设备内部结构复杂，信号传输速度要求极高，多层板能够有效管理信号路径，减少信号干扰，保证通信质量。
2 . 计算机硬件：
在计算机硬件领域，主板、显卡、内存条等核心部件需要处理大量数据，并要求高速传输。多层PCB能够满足这一需求，同时优化散热。
3 . 医疗设备：
在医疗设备领域，多层PCB的应用日益增多，如心电图机、CT扫描仪等高精度诊断设备对电路的稳定性和可靠性要求极高。多层板可以提供稳定的信号传输环境，确保设备的精确运行。
4 . 航空航天：
航空航天领域对PCB多层板的需求同样迫切。航天器、飞机上的电子系统面临极端环境考验，多层PCB以其高可靠性和紧凑的设计成为首选方案。
5 . 消费电子产品：
消费电子产品如智能手机、平板电脑等，为了实现轻薄化、多功能化，多层PCB的应用越来越广泛。这些产品对电路板的尺寸、重量和功耗都有严格的要求，而多层PCB电路板正好能够满足这些需求。
6 . 汽车电子：
随着新能源汽车和自动驾驶技术的兴起，汽车电子领域对PCB多层板的需求也在不断增加。多层板在车载娱乐系统、导航系统、安全系统等方面发挥着重要作用。
7 . 工业控制与自动化：
在工业控制与自动化领域，多层PCB电路板用于高效的数据采集和处理，确保工业设备的稳定运行。
8 . 其他领域：
除了上述领域外，PCB多层板还在可再生能源系统（如太阳能逆变器和风力发电控制系统）、科研仪器（如高精度测量设备和实验室分析仪器）等领域得到广泛应用。
多层PCB板以其高集成度、高可靠性、优异的信号完整性和良好的热管理特性，在多个领域展现出了不可或缺的作用，随着技术的不断进步和应用场景的不断拓展，PCB多层板将继续在电子技术领域扮演着至关重要的角色。
嵌入式面试准备是一个涉及多个方面的复杂过程，包括技术知识点的掌握、项目经验的梳理、面试技巧的应用等。以下是一些关键点，可以帮助你更好地准备嵌入式面试：

1. 基本准备步骤
   项目整理： 梳理自己做过的项目，包括项目架构、用到的知识、遇到的问题及解决方案，突出自己觉得做得好的部分。
   知识点整理： 重点复习C语言、嵌入式系统的经典面试题，涵盖基本知识点。
   了解公司： 接到面试邀请后，了解面试公司的产品、公司理念、企业文化等。
2. 知识点掌握
   ARM处理器特点： 至少说出5个以上的特点，如工作模式、寄存器、CPSR寄存器等。
   通信协议： 掌握SPI和I2C通信协议的区别，以及如何使用振荡器和时钟产生可靠的时序。
   操作系统内核及RTOS： 理解实时操作系统的工作原理，如任务调度、信号量、互斥锁、队列等。
   硬件接口： 熟悉GPIO、中断、定时器、ADC、DAC等外设的编程。
3. 面试技巧
   自我介绍： 准备两份自我介绍稿子，注意时间的把握，突出个人信息、所获奖项、项目经验等。
   深度和广度结合： 对专业知识要有深度理解，同时也要展示对行业趋势和技术动态的关注。
   问题解答策略： 采用STAR法则（Situation, Task, Action, Result）来阐述问题解决的过程。
   代码编写与分析： 准备一些自己编写的典型代码片段以展示编程水平，能够解释代码背后的逻辑和优化点。
   软技能展现： 显示出良好的沟通能力和团队协作精神，说明如何处理复杂问题和应对项目压力。
   持续学习与成长： 表达对新技术的学习热情和未来的职业规划，体现出自身具备持续提升的能力。
   提问环节： 提前准备一些关于公司文化、团队构成、具体工作职责等问题，显示出对公司及岗位的关注和诚意。
4. 常见面试题
   ARM体系中异常向量表的概念： 描述异常向量表的作用和内容。
   uboot的主要作用和启动过程： 了解uboot如何引导启动内核。
   Linux内核的启动过程： 从芯片上电到功能全部启动的过程。
   C/C++语言深入问题： 如C和C++的主要区别、虚函数和纯虚函数、RAII原则等。
   通过上述准备，你可以更有信心地面对嵌入式面试，展现出你的专业能力和潜力。祝你面试成功！
   根据您的请求，我整理了一个关于TP（触摸屏）移植项目的demo，包括关键步骤和代码示例。以下是TP移植项目整理的demo：
5. 硬件准备和初步调试
   在开始移植之前，需要准备好主板、TP模组、串口线、硬件原理图，以及供应商提供的芯片手册、规格书、驱动代码和cfg参数等。首先要了解TP芯片的型号、屏幕分辨率、主板上TP座子位置、供电方式、中断和复位脚的GPIO号，以及用到哪组I2C总线。
6. I2C通信调试
   调试最开始的目标是调通I2C，读到正确的ID值。TP的大致工作流程是：主控芯片与TP芯片通过I2C总线通讯，它们之间一般有6个引脚相连接，分别是VDD、RESET、SCL、SDA、INT、GND。
7. 移植芯片driver驱动代码
   将厂家提供的GT910的代码复制到内核源码目录下，并替换提供的CFG参数到gt9xx_config.h的CTP_CFG中。
8. DTSI文件配置
   在DTSI文件中配置I2C和中断信息，例如：

i2c@f9923000 {
focaltech@38 {
compatible = "focaltech,5x06";
reg = <0x38>;
interrupt-parent = <&msmgpio>;
interrupts = <1 0x2>;
vdd-supply = <&pm8110_l19>;
vcc_i2c-supply = <&pm8110_l14>;
focaltech,name = "ft6x06";
focaltech,family-id = <0x06>;
focaltech,reset-gpio = <&msmgpio 0 0x00>;
focaltech,irq-gpio = <&msmgpio 1 0x00>;
focaltech,display-coords = <0 0 480 800>;
focaltech,panel-coords = <0 0 480 800>;
focaltech,button-map= <139 102 158>;
focaltech,no-force-update;
focaltech,i2c-pull-up;
focaltech,group-id = <1>;
focaltech,hard-reset-delay-ms = <20>;
focaltech,soft-reset-delay-ms = <150>;
focaltech,num-max-touches = <2>;
focaltech,fw-name = "ft_8610_qrd_fw.bin";
focaltech,fw-delay-aa-ms = <100>;
focaltech,fw-delay-55-ms = <30>;
focaltech,fw-upgrade-id1 = <0x79>;
focaltech,fw-upgrade-id2 = <0x08>;
focaltech,fw-delay-readid-ms = <10>;
focaltech,fw-delay-era-flsh-ms = <2000>;
};
};

5. 驱动文件和接口
   注册I2C驱动，并设置probe函数来初始化设备。例如：

static int __init ft5x06_ts_init(void) {
return i2c_add_driver(&ft5x06_ts_driver);
}
static struct i2c_driver ft5x06_ts_driver = {
.probe = ft5x06_ts_probe,
.remove = ft5x06_ts_remove,
.driver = {
.name = "ft5x06_ts",
.owner = THIS_MODULE,
.of_match_table = ft5x06_match_table,
},
.id_table = ft5x06_ts_id,
};

6. Probe函数和设备初始化
   在probe函数中，分配输入子系统的存储空间，从dt设备树中读取相关信息，并测试I2C是否通：

input_dev = input_allocate_device();
data->input_dev = input_dev;
data->client = client;
data->pdata = pdata;
input_dev->name = "ft5x06_ts";
input_dev->id.bustype = BUS_I2C;
input_dev->dev.parent = &client->dev;
input_set_drvdata(input_dev, data);
i2c_set_clientdata(client, data);
__set_bit(EV_KEY, input_dev->evbit);
__set_bit(EV_ABS, input_dev->evbit);
__set_bit(BTN_TOUCH, input_dev->keybit);
__set_bit(INPUT_PROP_DIRECT, input_dev->propbit);
input_mt_init_slots(input_dev, pdata->num_max_touches, 0);

这个demo提供了TP移植项目的基本框架和步骤，希望对您的项目有所帮助。如果您需要更详细的代码或有其他问题，请随时告知。
在配置DTSI文件时，有几个重要的注意事项需要遵守，以确保设备树的正确性和系统的稳定性。以下是一些关键点：
1 . 文件命名和后缀： DTSI文件的后缀必须是.dtsi，表示这是一个设备树源文件的包含文件。
2 . 注释规则： 在DTSI文件中，注释使用//或/* */，而不是#开头的注释。
3 . 分号和符号使用： 分号用于段落块之间的分隔，而{}、[]和<>用于段落块的封装。
4 . 根节点定义： DTSI文件中的根节点名称必须是空字符串""，并且理论上只应该有一个根节点。
5 . 树状结构： DTSI文件描述的是树状的多节点组织，基本单元是节点，除根节点外其他节点都有父节点，并且可以有子节点。
6 . 文件包含和继承： DTSI文件可以被DTS文件通过#include指令包含，DTS文件中的配置可以覆盖DTSI文件中的配置。
7 . 节点定义和属性配置： DTSI文件中只负责定义和引用设备节点，不能包含实际的设备节点信息。例如，不能在DTSI文件中定义一个完整的设备节点，而只能定义用于其他DTS文件引用的基本节点信息和属性。
8 . 配置的覆盖性： 上层DTS文件的配置会覆盖下层DTSI文件的配置，因此在修改时需要注意包含关系和配置的层级。
9 . 硬件连接准确性： 在进行DTSI文件配置之前，需要查看硬件连接或相关Excel表格，确定需要配置的中断脚等硬件参数。
10 . GPIO配置注意事项： 在配置GPIO引脚时，需要注意引脚的功能、拉电阻配置、驱动能力、睡眠状态以及配置模式的设置。
11 . LCD配置选项： 对于LCD相关的DTSI文件配置，需要指定电源供应、控制引脚、时延、DSI配置、上下电初始化序列、LCD时序和面板参数等。
12 . 充分测试： 在完成DTSI文件配置后，要进行充分的测试，确保系统能够正确识别和管理硬件设备。
13 . 备份原始文件： 对于每次配置和修改，建议保留原始文件的备份，以便遇到问题时能快速恢复。
14 . 避免直接修改DTSI文件： 作为板级工程师，一般不建议直接修改DTSI文件，而是通过新增或修改DTS文件来完成硬件描述。
遵循这些注意事项可以帮助你更有效地配置DTSI文件，并确保硬件的正确集成和系统的正常运行。
DTSI文件可以包含多种硬件参数，这些参数用于描述硬件设备的特性和配置。以下是一些常见的硬件参数：
1 . 电源配置（power-supply）： 指定硬件设备的电源供应节点。
2 . 控制引脚（reset-gpios, enable-gpios）： 用于配置LCD等设备的复位和使能引脚，包括GPIO组、GPIO引脚号和有效电平值。
3 . 背光控制（backlight）： 指向背光的DTS配置节点。
4 . 时延配置（reset-delay-ms, enable-delay-ms等）： 配置不同阶段的时延，如复位脉冲时延、面板显示前延时等。
5 . DSI配置（dsi,flags, dsi,format, dsi,lanes）： 配置面板使用的模式、像素格式和MIPI数据传输使用的lane数量。
6 . 上下电初始化序列： 定义设备上电和下电时的初始化命令序列。
7 . LCD时序和面板参数（display-timings）： 包括显示时钟频率、分辨率、前沿、脉冲宽度、后沿等参数。
8 . 端口端点配置（ports）： 定义端口和远程设备之间的连接关系。
9 . 寄存器地址和大小（reg）： 定义设备的寄存器地址和大小，如UART、I2C等设备的硬件地址和寄存器大小。
10 . 中断配置（interrupts）： 定义设备的中断号和类型，如GIC_SPI和IRQ_TYPE_LEVEL_HIGH。
11 . 时钟配置（clocks, clock-names）： 指定设备的时钟源和时钟名称。
12 . DMA配置（dmas, dma-names）： 定义设备的DMA通道和名称。
13 . 兼容字符串（compatible）： 定义设备的兼容字符串，用于内核识别和驱动匹配。
14 . 状态配置（status）： 定义设备的状态，如“disabled”或“okay”，表示设备是否启用。
15 . 其他特定设备参数： 根据设备的不同，可能还会有其他特定的参数，如USB设备的dr_mode、g-np-tx-fifo-size、g-rx-fifo-size等。
这些参数共同定义了硬件设备的功能和行为，使得Linux内核能够正确地识别和配置硬件设备。在编写DTSI文件时，需要根据硬件手册和数据手册中的信息来准确配置这些参数。
在DTSI文件中配置电源时，需要指定电源供应节点，这些节点通常指向系统中的其他电源定义。以下是一些具体的配置事项：
1 . 电源节点引用： 使用power-supply属性来指定设备的电源供应节点。例如，配置LCD的供电电源：

power-supply = <&vcc3v3_lcd0_n>;

这里&vcc3v3_lcd0_n是电源供应节点的路径，指向DTS中定义的电源节点。
2 . 固定电压电源定义： 如果电源是固定电压，可以使用regulator-fixed来定义。例如，定义一个12V的直流输入电源：

vcc12v_dcin: vcc12v-dcin {
compatible = "regulator-fixed";
regulator-name = "vcc12v_dcin";
regulator-always-on;
regulator-boot-on;
regulator-min-microvolt = <12000000>;
regulator-max-microvolt = <12000000>;
};

这里定义了一个名为vcc12v_dcin的固定电压电源，电压值为12V。
3 . 电源依赖关系： 在配置PMIC（电源管理集成电路）时，需要指定其依赖的外部电源。例如，PMIC可能依赖于一个5V系统电源：

vcc5v0_sys: vcc5v0-sys {
compatible = "regulator-fixed";
regulator-name = "vcc5v0_sys";
regulator-always-on;
regulator-boot-on;
regulator-min-microvolt = <5000000>;
regulator-max-microvolt = <5000000>;
vin-supply = <&vcc12v_dcin>;
};

这里vcc5v0_sys电源依赖于vcc12v_dcin电源。
4 . PMIC配置： 对于PMIC，需要配置其与主控芯片通信的接口，如SPI，并设置相关的电源供应：

&spi2 {
status = "okay";
rk806single: rk806single@0 {
compatible = "rockchip,rk806";
spi-max-frequency = <1000000>;
reg = <0x0>;
vcc1-supply = <&vcc5v0_sys>;
vcc2-supply = <&vcc5v0_sys>;
...
};
};

这里配置了PMIC RK806的SPI接口，并指定了多个电源供应。
5 . 电压和电流设置： 对于某些电源，可能需要设置电压和电流值，如USB电源供应：

usb_power_supply: usb_power_supply {
compatible = "x-powers,axp2202-usb-power-supply";
pmu_usbpc_vol = <4600>;
pmu_usbpc_cur = <500>;
...
status = "okay";
};

这里设置了USB电源的电压和电流值。
在配置电源时，需要根据硬件原理图和电源芯片的数据手册来确定正确的电源名称、电压值、电流值以及其他相关参数。确保所有电源节点正确配置，以保证硬件设备能够正常工作。
嵌入式系统是一种专用的计算机系统，它被设计用来执行特定的任务，通常嵌入在它所控制的设备中。与传统的通用计算机系统（如个人电脑）相比，嵌入式系统通常具有以下特点：
1 . 专用性： 嵌入式系统通常为特定的应用或一组应用而设计，而不是像个人电脑那样具有广泛的用途。
2 . 资源受限： 嵌入式系统往往有有限的内存和处理能力，因此它们需要优化以在有限的资源下运行。
3 . 实时性： 许多嵌入式系统需要在确定的时间内响应事件，这被称为实时性。
4 . 可靠性和稳定性： 嵌入式系统必须可靠地运行，通常在没有人工干预的情况下长时间工作。
5 . 低功耗： 为了延长电池寿命或适应特定环境，嵌入式系统通常需要设计为低功耗。
6 . 小型化： 嵌入式系统往往需要小型化，以适应它们所嵌入的设备。
7 . 成本敏感： 嵌入式系统的成本需要控制在一定范围内，以保持产品的竞争力。
8 . 用户界面： 嵌入式系统可能有一个简单的用户界面，甚至没有用户界面，或者通过远程控制。
9 . 网络连接： 现代嵌入式系统越来越多地集成了网络功能，允许它们与互联网或其他设备通信。
10 . 安全性： 由于嵌入式系统可能控制关键任务，它们需要设计得足够安全，以防止未授权访问和数据泄露。
嵌入式系统的应用非常广泛，包括但不限于：
消费电子产品： 如智能手机、数字相机、游戏机等。
工业控制系统： 如自动化生产线、机器人等。
汽车电子： 如引擎管理系统、安全系统、娱乐系统等。
医疗设备： 如心脏起搏器、诊断设备等。
家用电器： 如智能冰箱、洗衣机等。
通信设备： 如路由器、基站等。
嵌入式系统的开发涉及到硬件设计（如电路板设计）、固件或软件编程（如使用C/C++编写的控制程序）、操作系统（如实时操作系统RTOS）以及系统集成等多个方面。随着物联网（IoT）技术的发展，嵌入式系统的应用领域还在不断扩展。
嵌入式系统开发是一个多学科交叉的领域，涉及到硬件、软件、操作系统等多个层面。以下是一些关键的技术知识：

1. 硬件知识
   电路设计： 了解基本的电路原理，能够设计和理解电路图。
   微控制器/处理器架构： 熟悉常用的微控制器（如ARM、AVR、MIPS等）和处理器架构。
   外设接口： 掌握各种外设接口，如GPIO、ADC、DAC、UART、SPI、I2C、CAN等。
   嵌入式硬件调试： 能够使用逻辑分析仪、示波器等工具进行硬件调试。
2. 编程语言
   C/C++： 嵌入式系统开发中最常用的编程语言，需要熟练掌握。
   汇编语言： 在某些情况下，可能需要使用汇编语言进行底层编程。
   脚本语言： 如Bash、Python等，用于自动化测试和工具链开发。
3. 操作系统
   实时操作系统（RTOS）： 了解RTOS的基本概念，如任务调度、中断管理、内存管理等。
   裸机编程： 在没有操作系统的情况下直接在硬件上运行程序的能力。
   Linux内核： 如果嵌入式系统使用Linux，需要了解内核配置、驱动开发等。
4. 驱动开发
   设备驱动程序： 能够编写和调试硬件设备的驱动程序。
   内核模块： 了解如何在Linux内核中添加和使用模块。
5. 软件工程
   版本控制： 熟练使用Git等版本控制系统。
   构建系统： 了解Makefile、CMake等构建工具的使用。
   调试和测试： 掌握GDB等调试工具，以及单元测试和集成测试的方法。
6. 网络通信
   TCP/IP协议： 理解网络通信的基础协议。
   无线通信： 了解Wi-Fi、蓝牙、Zigbee等无线通信技术。
7. 安全性
   加密技术： 了解基本的加密算法和安全协议。
   安全编程： 避免缓冲区溢出等常见的安全漏洞。
8. 电源管理
   低功耗设计： 了解如何设计低功耗的嵌入式系统。
   电源管理IC： 掌握电源管理集成电路的使用。
9. 传感器和执行器
   传感器接口： 了解如何与各种传感器（如温度、湿度、压力传感器）接口。
   执行器控制： 掌握电机、伺服系统等执行器的控制方法。
10. 项目管理
    需求分析： 能够理解和分析项目需求。
    时间管理： 合理规划项目进度，确保按时完成开发任务。
11. 标准和协议
    工业标准： 了解相关的工业标准和通信协议。
12. 工具和环境
    IDE和编辑器： 熟练使用集成开发环境（IDE）和文本编辑器。
    仿真器和编程器： 了解如何使用仿真器和编程器进行代码的烧录和调试。
    掌握这些技术知识能够帮助你更好地进行嵌入式系统开发。不同的项目和应用领域可能需要不同的技能组合，因此持续学习和适应新技术是非常重要的。
    C/C++ 是两种非常强大的编程语言，它们在许多领域有着广泛的应用。以下是一些C/C++的实际应用：
    1 . 操作系统：
    大多数现代操作系统，包括Linux和Windows，都是使用C/C++编写的。
    操作系统内核、驱动程序和底层系统服务通常用C/C++实现，因为它们需要高性能和直接访问硬件。
    2 . 嵌入式系统：
    嵌入式设备（如智能家电、汽车电子、工业控制系统）中的固件和控制软件通常用C/C++编写，因为这些语言提供了对硬件的直接控制。
    3 . 游戏开发：
    许多游戏引擎和游戏是用C++开发的，因为它提供了高性能和对图形硬件的直接访问能力。
    一些游戏的后端服务和网络通信部分也可能用C/C++实现。
    4 . 高性能服务器和网络应用：
    高性能的网络服务器和数据库系统，如MySQL和Apache，通常用C/C++编写，以确保快速响应和高吞吐量。
    5 . 图形和视觉处理：
    图形处理软件和图像编辑工具，如Adobe Photoshop和GIMP，以及视频处理软件，如FFmpeg，都使用了C/C++。
    6 . 科学计算和数值分析：
    科学计算和工程模拟软件，如MATLAB和Mathematica，以及数值分析库，如Eigen和LAPACK，都大量使用C/C++。
    7 . 人工智能和机器学习：
    虽然Python在AI领域非常流行，但许多底层的机器学习库，如TensorFlow和PyTorch，都提供了C/C++的接口，以提高性能。
    8 . 编译器和解释器：
    许多编程语言的编译器和解释器，包括C/C++自身，都是用C/C++编写的。
    9 . 数据库管理系统：
    许多流行的数据库系统，如MySQL、PostgreSQL和MongoDB，都使用C/C++开发。
    10 . 桌面和移动应用开发：
    虽然移动应用开发越来越多地使用Swift、Kotlin等语言，但许多跨平台框架，如Qt和React Native，允许使用C/C++进行开发。
    11 . 系统软件和工具：
    许多系统管理工具和命令行工具，如Git、CMake和Docker，都是用C/C++编写的。
    12 . 游戏控制台和专业硬件：
    游戏控制台的操作系统和硬件抽象层通常用C/C++编写。
    13 . 安全软件：
    防病毒软件、防火墙和加密工具等安全相关软件，由于需要处理系统级的操作，通常用C/C++实现。
    14 . 金融软件：
    高频交易系统和金融分析软件，由于对性能要求极高，也常常使用C/C++。
    C/C++的灵活性、效率和对底层硬件的控制能力使其在需要高性能和系统级操作的应用中非常受欢迎。随着技术的发展，C/C++的应用领域也在不断扩展。
    嵌入式系统可以根据不同的标准进行分类，以下是一些常见的分类方式和应用领域：
    嵌入式系统的分类
    1 . 按形态分类：
    芯片级： 包括微控制器（MCU）和系统级芯片（SoC）。
    板级： 如单片机、模块等。
    设备级： 如工控机等。
    2 . 按微处理器的位数分类：
    4位、8位、16位、32位、64位等，其中32位嵌入式系统正成为主流发展趋势。
    3 . 按软件实时性需求分类：
    非实时系统（如PDA）。
    软实时系统（如消费类产品）。
    硬实时系统（如工业实时控制系统）。
    嵌入式系统的应用领域
    1 . 汽车行业：
    嵌入式系统在汽车中广泛应用，例如发动机控制单元（ECU）、车载导航系统，车载娱乐系统等。
    2 . 智能家居：
    智能灯关控制、智能家电控制、安防系统等。
    3 . 医疗设备：
    心脏起搏器、血糖仪、医疗影像设备等。
    4 . 工业自动化：
    可编程逻辑控制器（PLC）、工业机器人、传感器网络等。
    5 . 智能穿戴设备：
    智能手表、智能眼镜、智能健康检测设备等。
    6 . 物联网（IoT）：
    嵌入式系统是物联网的基础，通过连接各种智能设备和传感器，实现信息的采集、处理和传输。
    7 . 航空航天：
    飞行控制系统、导航系统、通信系统等。
    8 . 人工智能和机器学习：
    智能手机中的人脸识别和语音助手技术就是嵌入式系统和人工智能的结合。
    9 . 交通管理：
    车辆导航、流量控制、信息监测与汽车服务方面，嵌入式系统技术已经获得了广泛的应用。
    10 . 家庭智能管理系统：
    水表、电表、煤气表的远程自动抄表系统，安全防火、防盗系统。
    11 . POS网络及电子商务：
    公共交通无接触智能卡发行系统，公共电话卡发行系统，自动售货机，各种智能ATM终端。
    12 . 环境工程与自然：
    水文资料实时监测，防洪体系及水土质量监测、堤坝安全，地震监测网，实时气象信息网，水源和空气污染监测。
    这些分类和应用领域展示了嵌入式系统的多样性和它们在我们生活中的重要性。随着技术的不断进步，嵌入式系统的应用范围还在不断扩大。
    根据您的请求，以下是一些在嵌入式系统领域表现突出的企业推荐：
    1 . 国际知名企业：
    NXP Semiconductors： 在全球市场占据重要地位，以其强大的技术实力和品牌影响力在全球范围内展开竞争 。
    STMicroelectronics： 同样是全球领先的半导体公司之一，提供广泛的嵌入式解决方案 。
    Texas Instruments： 以其在模拟技术、数字信号处理和微控制器领域的专长而闻名 。
    Infineon Technologies： 在汽车电子和工业控制领域具有强大的市场地位 。
    2 . 国内领先企业：
    华为： 在嵌入式软件领域取得了显著成绩，尤其在国内市场占据较大份额 。
    中兴通讯： 在通信设备和嵌入式系统领域具有较强的竞争力 。
    浪潮： 在服务器和存储领域具有较强的实力，也在嵌入式系统领域有所布局 。
    海康威视： 在安防监控领域，嵌入式系统和智能分析技术方面处于领先地位 。
    3 . 芯片企业领域：
    海思、高通、Nordic、乐鑫等公司在芯片设计和嵌入式系统解决方案方面具有影响力 。
    4 . 通信设备领域：
    华为、中兴、华三、大唐等企业在通信设备和嵌入式系统解决方案方面表现突出 。
    5 . 智能家居领域：
    海尔、长虹、歌尔、美的、格力、海信、TCL、创维等企业在智能家居领域具有较强的竞争力 。
    6 . 其他值得关注的企业：
    东土科技： 从工业以太网交换机专业供应商逐步转型为工业互联网整体解决方案提供商，在嵌入式操作系统领域具有重要地位 。
    ARM Holdings： 设计微处理器和微控制器架构的领先公司，其架构被广泛应用于智能手机、平板电脑、物联网设备等 。
    Intel Corporation： 全球最大的半导体芯片制造商之一，提供了基础技术，其Atom和Core系列处理器在嵌入式市场占据了一席之地 。
    Qualcomm： 全球领先的无线技术创新公司，尤其在移动通信领域具有显著影响力，其Snapdragon系列SoC集成了CPU、GPU和LTE调制解调器等多种功能 。
    NVIDIA Corporation： 图形处理单元（GPU）的先驱者，其Jetson平台专为边缘计算而设计，在自动驾驶、机器人技术和智能摄像机等领域得到了广泛应用 。
    这些企业在嵌入式系统的不同领域和市场都展现出了强大的竞争力和创新能力。选择适合的企业进行合作或就业，可以根据具体的业务需求和个人职业规划来决定。
    根据您的请求，以下是一些上海地区嵌入式开发岗位的招聘信息：
    1 . 上海虹剑光电科技有限公司
    职位：嵌入式控制系统设计工程师
    薪资：18-30k·13薪
    经验：3-5年
    学历：本科
    福利：五险一金、年度旅游、节日礼物、定期体检
    地点：上海-张江
    来源
    2 . 上海韬涵医疗科技有限公司
    职位：嵌入式软件工程师
    薪资：11-16k
    经验：5年以上
    学历：本科
    福利：五险一金、年终奖金、绩效奖金、带薪年假
    地点：上海-惠南
    来源
    3 . 加特兰微电子科技
    职位：嵌入式软件开发
    薪资：40-70k·16薪
    经验：10年以上
    学历：本科
    地点：上海-张江
    来源
    4 . 上海予御计算机科技有限公司
    职位：高级嵌入式软件开发
    薪资：40-45k·14薪
    经验：5年以上
    学历：硕士
    地点：上海-张江
    来源
    5 . 长春捷翼汽车零部件有限公司
    职位：嵌入式软件工程师
    薪资：15-30k·14薪
    经验：3年以上
    学历：本科
    地点：上海-古北
    来源
    6 . 经纬恒润
    职位：嵌入式软件工程师
    薪资：15-25k·15薪
    经验：1-3年
    学历：本科
    福利：绩效奖金、年度旅游、五险一金、通讯津贴
    地点：上海-漕河泾
    来源
    这些岗位覆盖了不同经验和学历要求，以及不同的薪资待遇和福利。您可以根据自己的情况选择合适的岗位进行申请。更多详细信息和申请方式，可以访问相应的招聘网站链接。
    根据搜索结果，以下是嵌入式开发岗位对技能和工作经验的要求：
    技能要求：
    1 . 编程语言： 熟练掌握C/C++编程语言。
    2 . 操作系统： 熟悉Linux操作系统、shell脚本语言。
    3 . 硬件设计： 熟悉数字模拟电路，熟练使用Protel99/Altium/PADS等电路硬件设计软件。
    4 . 通信协议： 熟悉UART、IIC、SPI、蓝牙协议栈、通讯协议。
    5 . 网络编程： 熟练掌握socket、多线程编程，对TCP/IP协议有一定的理解。
    6 . 开发工具： 熟悉Keil或IAR等嵌入式系统开发工具。
    7 . MCU编程： 至少精通ARM、AVR、STM32、8051、MSP430中一种MCU的结构和编程。
    8 . 外设驱动开发： 精通SPI、I2C、UART、USB、CAN、SD卡等外设驱动开发。
    9 . RTOS： 熟悉Linux、RTOS等操作系统，对操作系统运行机制、设备驱动模型有深刻理解。
    10 . 软件平台开发： 有丰富的嵌入式软件平台或者BSP开发经验，熟悉嵌入式软件接口规范如CMSIS。
    11 . 通信协议： 掌握常用的物联网通信协议MQTT, COAP, Zigbee, wifi, 蓝牙的开发。
    12 . 硬件接口： 熟悉外设接口编程，如UART、I2C、PWM、Timer等。
    工作经验要求：
    1 . 项目经验： 有完整的项目开发经验，经历开发、测试、验证、发布和维护等活动。
    2 . 驱动开发： 有底层驱动开发经验。
    3 . 系统架构： 具有系统软件开发的经验。
    4 . 应用开发： 熟悉嵌入式系统的上层应用软件开发。
    5 . 测试经验： 有嵌入式系统测试的经验。
    6 . 电子研发： 具有电子研发的经验。
    7 . 智能驾驶： 具有智能驾驶软件开发的经验。
    8 . 工作经验： 至少3年以上嵌入式开发经验。
    这些要求涵盖了嵌入式软件开发工程师在技能和工作经验方面的基本需求，不同公司和岗位可能会有更具体的要求。
    根据搜索结果，以下是sensor开发经验的一些关键点和技术要求：
    1 . 理解传感器基础：
    区分SOC（System on Chip）和MCU（Micro Control Unit），例如STM32单片机。
    了解Sensor Hub的概念，它是一种基于低功耗MCU和轻量级RTOS操作系统的解决方案，主要功能是连接并处理来自各种传感器设备的数据。
    2 . 传感器类型和应用：
    熟悉各种传感器类型，如加速度传感器、磁场传感器、方向传感器、陀螺仪传感器、光照传感器、气压传感器等，并了解它们的应用场景。
    掌握传感器的工作原理，例如温度传感器的热敏电阻（PTC、NTC）和热电偶。
    3 . 传感器接口和编程：
    了解如何使用Sensor API、Sensor Framework、Sensor Service和HDF层进行传感器开发。
    掌握传感器事件监听和数据处理，例如在Android开发中实现SensorEventListener接口，处理传感器数据变化。
    4 . 权限和限制：
    了解不同传感器所需的权限，例如加速度传感器、陀螺仪传感器等，并在应用中正确请求这些权限。
    5 . 传感器数据融合：
    掌握如何将不同类型Sensor的数据进行融合，实现多种sensor数据结合才能实现的功能。
    6 . 实际开发经验：
    有实际的传感器开发经验，包括传感器的选择、接口设计、数据采集、数据处理和输出。
    能够根据项目需求选择合适的传感器，并进行相应的硬件接口设计和软件开发。
    7 . 调试和测试：
    掌握传感器调试和测试的方法，能够使用各种工具进行传感器性能评估和故障诊断。
    8 . 跨平台开发：
    了解如何在不同的操作系统和平台上进行传感器开发，例如Android、HarmonyOS等。
    这些要点涵盖了sensor开发的基本要求和经验，对于从事嵌入式系统开发中的传感器应用开发人员来说，这些知识和技能是非常重要的。
    根据搜索结果，以下是一些传感器解决方案的关键点：
    1 . 跨平台无线传感器网络开发：
    无线传感器网络应用的开发增加了传统计算机系统的复杂性。开发者需要在资源受限的嵌入式设备和传统桌面计算机方面成为专家。提出了Tinylnventor，一个开源开发环境，它采用整体方法来实现传感器网络应用。用户可以使用拖放式可视编程语言Open Blocks构建应用程序，该语言被Google选为其Android应用发明者的一部分。Tinylnventor使用跨平台编程概念，如线程和通用网络操作，提供一个统一的环境，从中生成相应平台的应用二进制文件。
    2 . 传感器调试工具：
    在Linux环境下，使用sensor_test作为传感器开发后的调试工具，配置文件为/mnt/data/sensor_cfg.ini。在middleware目录通过命令git apply sensor_test.patch添加补丁，编译后生成sensor_test来使用。Alios环境下，sensor_test的程序默认放在peripherals_test这个solution下面，编译这个solution即可。
    3 . SENSOR SOLUTIONS产品：
    美国Sensor Solutions提供基于磁场检测的20多个不同产品系列，拥有5项磁性传感创新产品，并进行更多的研究。提供齿轮检测传感器、模拟霍尔效应传感器、霍尔效应和磁阻开关、黑色金属接近传感器、速度开关传感器、簧片开关、线性位置传感器、角位置传感器等。
    4 . MEMS-Studio软件解决方案：
    意法半导体提供的MEMS-Studio是一套完整的桌面软件解决方案，专为开发嵌入式AI功能、评估嵌入式库、分析数据，以及为整个MEMS传感器产品组合设计无代码算法而设计。这款软件解决方案提供了多功能的开发环境，支持评估和编程所有MEMS传感器。
    5 . 传感器软件：
    瑞萨电子提供的传感器软件控制瑞萨传感器产品并获取测量数据。它由传感器中间件层和I2C通信中间件层组成，允许用户使用瑞萨传感器产品轻松快速地开发应用产品，而无需了解微控制器或通信接口的类型和控制方法。
    6 . 跨平台协议开发：
    针对传感器网络的协议通常与特定操作系统（OS）耦合，例如TinyOS，这带来了一些缺点。提出了跨平台协议开发的概念，即在多个操作系统上运行的软件，并分享了在这方面的经验。通过解耦MAC协议和OS调用，并为每个OS提供硬件抽象层（HAL），实现了跨平台的协议开发。
    7 . 多模态传感器融合：
    多模态传感器融合技术可以处理来自多个传感器的大量、互补和冗余数据，通过应用统一规则获得对感兴趣对象的和谐认知。这些技术包括经典信号处理和估计技术，如卡尔曼滤波器、粒子滤波器和期望最大化，以及统计推断、Dempster-Shafer理论、随机有限集方法、马尔可夫随机场、信息论融合和模糊逻辑。
    8 . 传感器开发生态系统：
    NXP提供的传感器开发工具箱是针对物联网、工业、医疗应用的NXP运动和压力传感器产品开发的完整生态系统。它包括广泛的传感器评估硬件和软件工具，使我们的传感器易于使用。包括嵌入式软件框架、FreeMASTER传感器工具和传感器融合等。
    这些解决方案涵盖了从硬件设计、软件开发到传感器融合等多个方面，为传感器产品开发提供了全面的技术支持和工具。
    根据搜索结果，底层代码中传感器解决方案的功能模块主要包括以下几个部分：
    1 . Sensor API：
    提供传感器的基础API，包含查询传感器列表、订阅/取消传感器的数据、执行控制命令等，简化应用开发。
    2 . Sensor Framework：
    实现传感器的订阅管理，数据通道的创建、销毁、订阅与取消订阅，实现与SensorService的通信。
    3 . Sensor Service：
    实现HD_IDL层数据接收、解析、分发，前后台的策略管控，对该设备Sensor的管理，Sensor权限管控等。
    4 . HDF层：
    对不同的FIFO、频率进行策略选择，以及适配不同设备。
    5 . 驱动注册与回调函数：
    传感器驱动注册，包括ISP库、AE（自动曝光）库和AWB（自动白平衡）库的注册，以及具体的回调函数实体，实现了对硬件的实质操作。
    6 . 传感器数据结构与事件处理：
    包括Sensor类、SensorEvent类、SensorEventListener接口等，用于创建传感器实例、处理传感器事件。
    7 . 传感器类型与数据格式：
    定义了多种传感器类型，如ACCELEROMETER、GYROSCOPE、MAGNETIC_FIELD等，并规定了不同传感器类型的数据格式。
    8 . 传感器信息获取与管理：
    提供了获取传感器名称、厂商名称、类型、分辨率、最小/最大采样间隔等信息的接口。
    9 . 传感器事件获取：
    提供了获取传感器事件类型、时间戳、精度和数据的接口。
    10 . 传感器订阅与取消订阅：
    提供了创建和销毁传感器订阅ID、设置传感器类型的接口，以及创建和销毁传感器订阅属性、设置传感器数据上报间隔的接口。
    这些功能模块共同构成了传感器解决方案的底层代码结构，为传感器数据的获取、处理和应用提供了基础支持。
    嵌入式开发的底层代码架构通常采用分层设计，以提高代码的可维护性、可扩展性和可移植性。以下是嵌入式系统底层代码架构的主要功能模块：
    1 . 硬件抽象层（HAL Hardware Abstraction Layer）：
    职责：HAL层对芯片（MCU）级外设进行抽象，为每个硬件外设（如GPIO、USART、SPI、ADC等）提供统一的接口。它将底层硬件的寄存器级操作进行封装，提供通用的函数来初始化、控制和操作外设。
    优点：通过HAL层，可以实现对不同型号MCU的代码移植，因为相同外设的底层寄存器操作通过HAL层屏蔽了差异。
    实现示例：GPIO控制、UART通信等。
    2 . 板级支持包（BSP Board Support Package）：
    职责：BSP层通常包含硬件平台相关的配置和驱动，为操作系统提供与硬件平台无关的接口，包括外设初始化、中断处理等。
    特点：BSP层使得上层软件能够与具体的硬件平台解耦，便于跨平台开发。
    3 . 驱动层（Driver Layer）：
    职责：驱动层为具体的硬件设备（如传感器、通信模块、存储设备等）提供软件接口。驱动程序与硬件抽象层互动，为上层应用提供简化的接口以控制和管理设备。
    设计原则：封装设备特有的硬件操作，为上层提供通用接口，支持硬件初始化、状态查询、数据读写等功能。
    4 . 功能模块层（FML Functional Module Layer）：
    职责：通过调用HAL，实现项目中所涉及到的各片外功能模块，隐藏具体的模块操作细节，并为上层提供简单清晰的调用接口。
    特点：FML层的特点是随项目的变动而以模块为单位动态增减，为上层提供功能模块的接口。
    5 . 操作系统抽象层（OSAL Operating System Abstraction Layer）：
    职责：为不同的操作系统提供统一的接口，使得应用程序可以在不同的操作系统上运行而无需修改。
    特点：OSAL层提供了操作系统服务的抽象，如任务调度、内存管理、同步机制等。
    6 . 应用层（Application Layer）：
    职责：实现具体的应用逻辑，是直接面向用户或设备功能的部分。它通过调用中间件、操作系统服务、设备驱动等下层功能来实现最终的产品功能。
    设计原则：保持应用逻辑的高层次抽象，避免直接依赖底层硬件，通过模块化设计保证代码可维护性和可扩展性。
    7 . 中间件层（Middleware Layer）：
    职责：提供一些通用的服务或协议栈，例如TCP/IP、蓝牙栈、文件系统等，帮助嵌入式系统更好地实现特定功能。
    设计原则：中间件应尽可能与具体的硬件平台无关，便于在不同硬件平台上复用。
    这些层次共同构成了嵌入式系统的底层代码架构，每一层都具有其独特的职责和设计原则，以确保系统的稳定性、灵活性和可维护性。
    BSP（板级支持包）层对硬件平台的配置主要包括以下几个方面：
    1 . 启动代码：
    初始化硬件平台的基本功能，如CPU、内存、时钟等。
    启动操作系统的引导程序（Bootloader）。
    2 . 硬件抽象层（HAL）：
    提供对硬件的抽象，使操作系统和应用程序可以通过统一的接口访问硬件资源。
    包括对处理器、存储器、外设（如串口、I2C、SPI等）的抽象。
    3 . 设备驱动程序：
    为硬件设备（如网络接口、存储设备、显示器、传感器等）提供驱动程序。
    确保操作系统能够正确识别和控制这些设备。
    4 . 操作系统移植层：
    包含操作系统在特定硬件平台上运行所需的配置和适配代码。
    可能包括内核配置、内存管理、时钟配置等。
    5 . 板级配置文件：
    包含硬件平台的具体配置文件，如设备树（Device Tree）文件、板级初始化文件等。
    6 . 硬件初始化：
    获取硬件手册和开发资料，了解开发板的具体硬件配置和接口。
    创建硬件初始化代码，通常在U-Boot中的board_init_f和board_init_r函数中完成。
    7 . 设备驱动编写：
    创建字符设备驱动，包括驱动程序文件、Makefile和修改Kconfig文件，编译内核模块。
    8 . Bootloader配置：
    获取U-Boot源码，进行配置、修改和编译。
    9 . 烧录和测试：
    烧录U-Boot到硬件平台，并测试Bootloader和字符设备驱动。
    10 . 系统级初始化：
    进行操作系统的初始化，BSP将对嵌入式微处理器的控制权转交给嵌入式操作系统，由操作系统完成余下的初始化操作。
    11 . 板级初始化：
    完成嵌入式微处理器以外的其他硬件设备的初始化，即外围电路的初始化，并设置某些软件的数据结构和参数。
    这些配置共同构成了BSP层的核心功能，它们为操作系统提供了与硬件平台无关的接口，简化了硬件和软件之间的交互。
    硬件初始化代码通常在嵌入式系统的启动阶段编写，并在系统上电或重置时执行。具体的编写位置和方法会根据使用的微处理器、硬件平台以及操作系统的不同而有所差异。以下是一些常见的硬件初始化代码编写位置：
    1 . 启动代码（Boot Code）：
    通常在微控制器的内部或外部存储器的起始位置编写，这部分代码是系统上电后首先执行的代码，负责初始化CPU和必要的外设，以及设置堆栈指针等。
    2 . Bootloader：
    在Bootloader阶段，会进行更详细的硬件初始化，包括内存、外设接口（如UART、SPI、I2C等）、时钟系统等。Bootloader是操作系统加载到内存之前运行的小程序。
    3 . BSP（Board Support Package）：
    在BSP层，会针对特定的硬件平台编写硬件初始化代码，包括外设的配置和初始化。这些代码通常作为操作系统的一部分，或者作为操作系统加载的早期驱动程序。
    4 . 操作系统内核：
    如果使用的是操作系统，如Linux，硬件初始化代码可能会包含在内核的arch（架构相关）目录下，针对不同的硬件平台进行特定的初始化。
    5 . 设备树（Device Tree）：
    在使用设备树的系统中，硬件初始化代码可能会通过设备树描述符来配置。设备树提供了一种将硬件描述信息传递给操作系统的方法。
    6 . 硬件抽象层（HAL）：
    在HAL层，会编写与硬件平台相关的抽象接口，这些接口在系统启动时被调用以初始化硬件。
    7 . 初始化脚本（Init Scripts）：
    在一些系统中，特别是在使用U-Boot等引导加载程序时，会使用初始化脚本来进行硬件初始化。
    8 . 汇编语言：
    对于一些关键的硬件初始化步骤，可能会使用汇编语言编写，以确保精确控制硬件行为。
    9 . C语言：
    大多数硬件初始化代码是用C语言编写的，因为C语言提供了接近硬件的控制能力，同时保持了较高的可读性和可维护性。
    10 . 编译器和链接器脚本：
    编译器和链接器脚本（如LD脚本）也会影响硬件初始化代码的放置和执行，它们定义了代码和数据在内存中的布局。
    硬件初始化是一个复杂的过程，涉及到对硬件的深入了解和精确控制。在实际开发中，硬件初始化代码的具体编写位置和方法需要根据项目需求和硬件平台的特点来确定。
    Bootloader 是嵌入式系统中的一个关键组件，它主要负责在系统上电或复位后执行以下任务：
    1 . 硬件初始化：
    Bootloader 首先会对硬件进行初始化，包括 CPU、内存、外设（如 UART、I2C、SPI、GPIO 等）和时钟系统。这是为了确保硬件处于一个已知的、稳定的工作状态。
    2 . 配置内存：
    设置内存控制器，包括 RAM 的类型、大小、速度等参数，以及可能的内存映射和缓存配置。
    3 . 环境设置：
    配置系统环境，包括设置操作系统或应用程序运行所需的环境变量。
    4 . 安全启动：
    在支持安全启动的系统中，Bootloader 会验证固件的签名，确保只有经过认证的软件才能运行。
    5 . 引导加载程序：
    Bootloader 负责加载主操作系统或应用程序到内存中，并将其转移到适当的执行位置。
    6 . 错误检测和恢复：
    检测系统启动过程中的错误，并提供错误恢复机制，如重试启动或切换到备份系统。
    7 . 用户交互：
    提供简单的用户界面或命令行界面，允许用户进行基本的配置和诊断。
    8 . 网络服务：
    在某些系统中，Bootloader 可能支持网络启动（如PXE启动），通过网络下载操作系统或应用程序。
    9 . 更新固件：
    支持固件升级，允许在系统运行时更新 Bootloader 或操作系统。
    10 . 跳转到操作系统：
    一旦操作系统加载完成，Bootloader 会将控制权交给操作系统，通常是通过跳转到操作系统的入口点来实现。
    Bootloader 的设计和实现会根据具体的硬件平台和系统需求有所不同。在一些系统中，Bootloader 可能非常精简，只执行最基本的硬件初始化和操作系统加载；而在其他系统中，Bootloader 可能更加复杂，提供更多的功能和诊断工具。Bootloader 是系统启动过程中不可或缺的一部分，它确保了系统能够正确、安全地启动。
    在嵌入式系统中，启动时代码运行的顺序通常遵循以下步骤：
    1 . 上电或复位：
    当设备上电或复位按钮被触发时，启动过程开始。
    2 . 电源初始化：
    电源管理系统（如果存在）会初始化，确保电源稳定供应。
    3 . 复位程序（Reset Handler）：
    微控制器或处理器的第一个指令通常指向复位程序，该程序会将系统重置到一个已知状态。
    4 . 运行引导ROM代码（Bootstrap Code）：
    引导ROM代码执行，进行最基本的硬件初始化，如设置堆栈指针、时钟频率等。
    5 . 执行Bootloader：
    Bootloader开始运行，进一步初始化硬件，包括内存、外设等，并验证固件的完整性（如果支持安全启动）。
    6 . 配置内存：
    Bootloader配置内存控制器，设置RAM的参数，以及可能的内存映射和缓存配置。
    7 . 加载操作系统或应用程序：
    Bootloader从存储介质（如闪存、硬盘、网络等）加载操作系统或应用程序到RAM中。
    8 . 环境设置和设备树配置：
    如果使用设备树，Bootloader会解析设备树，根据设备树配置外设和系统参数。
    9 . 跳转到操作系统入口点：
    Bootloader将控制权交给操作系统，通常是跳转到操作系统的入口点地址。
    10 . 操作系统启动：
    操作系统开始执行，进行更详细的系统初始化，包括文件系统、设备驱动、用户空间等。
    11 . 用户空间初始化：
    操作系统初始化用户空间，启动第一个用户级进程（在Unix-like系统中通常是init进程）。
    12 . 启动完成：
    操作系统完成所有必要的启动任务，系统准备就绪，等待用户输入。
    这个顺序可能会根据具体的硬件平台、Bootloader的复杂性、是否使用操作系统以及操作系统的类型有所不同。例如，在没有操作系统的裸机系统中，Bootloader可能会直接加载并执行应用程序，而不会有一个独立的操作系统启动阶段。此外，一些系统可能支持从多个存储介质或配置中启动，这可能会影响启动代码的运行顺序。
    Bootloader验证固件完整性通常涉及以下几个步骤：
    1 . 生成签名：
    在固件生成过程中，使用私钥对固件的数据摘要（如SHA-256）进行加密，生成签名。这个签名随后被嵌入到固件中或存储在固件旁边。
    2 . 存储签名：
    签名可以存储在固件的特定区域，或者在固件元数据中。在升级过程中，Bootloader需要从固件中提取这个签名。
    3 . 读取固件和签名：
    Bootloader在启动时读取存储在非易失性存储器中的固件及其签名。
    4 . 计算固件摘要：
    使用与签名相同的算法（如SHA-256）计算固件的数据摘要。
    5 . 验证签名：
    使用公钥对固件的签名进行解密，得到一个摘要值，并将其与计算出的固件摘要进行比较。如果两者一致，则认为固件是完整的。
    6 . 使用CRC校验：
    除了签名验证外，Bootloader还可以使用CRC（循环冗余校验）来检查固件的完整性。在固件编译时计算CRC值，并将其存储在固件的特定区域。Bootloader在启动时重新计算CRC并与存储的值进行比较。
    7 . 双分区机制：
    为了提高可靠性，Bootloader可以实现双分区机制，即同时维护当前固件和备份固件。在升级过程中，如果新固件校验失败或运行异常，系统可以回退到备份固件。
    8 . 异常处理：
    如果固件验证失败，Bootloader可以提供异常恢复机制，例如提示错误信息、重新下载固件或切换到备份固件。
    9 . 固件版本管理：
    Bootloader可以维护固件的版本信息，包括版本号和校验值，以便在升级过程中进行版本管理和校验。
    通过这些步骤，Bootloader能够确保固件在传输和存储过程中未被篡改，从而保证系统的安全性和可靠性。
    Bootloader的配置和编写涉及到多个关键步骤和信息，以下是一些主要的配置和编写指南：
    1 . 硬件初始化：
    Bootloader的首要任务是对系统的硬件设备如CPU、内存、外设等进行初始化，确保它们能正常工作。
    2 . 内存映射：
    Bootloader会建立内存空间的映射图，这有助于系统正确地管理和访问内存资源。
    3 . 加载内核：
    Bootloader会将操作系统内核从存储设备加载到内存的特定位置，以便CPU在初始化完成后可以执行内核代码。
    4 . 启动加载模式：
    在自主模式下，Bootloader无需用户干预，直接从目标机上的存储介质加载内核到RAM并启动。
    5 . 下载模式：
    在需要更新系统或调试时，Bootloader可以通过串口、网络等方式接收主机发送的操作系统映像或其他文件，将其保存到目标机的临时存储区，然后执行或替换现有内核。
    6 . 交互功能：
    Bootloader通常还提供简单的用户交互界面，例如命令行，允许用户输入指令来控制加载过程或进行系统配置。
    7 . 退出低功耗：
    如果芯片支持的话，需要关闭低功耗模式。
    8 . 关闭MPU：
    建议关闭内存保护单元(MPU)，否则代码中需要兼容Cache。
    9 . 开启所有GPIO的时钟：
    非必要，可在用到具体某个外设时再打开。
    10 . 配置系统时钟树：
    建议使用芯片内部的时钟作为主时钟源。
    11 . 初始化Flash：
    包括Flash参数的配置、Flash时钟的配置、拷贝代码到SRAM。
    12 . 更新固件：
    可以通过UART、SDCARD、USB等各种外设获取最新的固件，然后调用相应的函数将固件写入Flash中。
    13 . 清理上下文：
    上下文保持一致。
    14 . 获取SP和PC值，设置MSP/PSP/VTOR：
    获取堆栈指针(MSP)和程序计数器(PC)值，设置主堆栈指针(MSP)、程序堆栈指针(PSP)和向量表偏移(VTOR)。
    15 . 跳转APP：
    最后跳转到应用程序(APP)执行。
    这些步骤和配置是Bootloader开发中的关键部分，涉及到硬件操作、系统初始化、内核加载等多个层面。开发者需要根据具体的硬件平台和系统需求进行相应的配置和编程。
    Bootloader的代码架构通常包含以下几个关键部分：
    1 . 启动代码（Startup Code）：
    这部分代码负责初始化微控制器的核心设置，包括堆栈指针、堆的设置以及内存布局。
    2 . 向量表（Vector Table）：
    定义了中断服务例程（ISR）的地址，确保在发生中断时能够跳转到正确的处理程序。
    3 . 初始化例程（Initialization Routines）：
    实现用于配置时钟、内存和外设的函数。
    4 . 通信接口（Communication Interface）：
    开发用于处理所选协议通信的代码，例如UART、USB或以太网。
    5 . 固件更新机制（Firmware Update Mechanism）：
    实现接收、存储、验证和应用固件更新的逻辑。
    6 . 应用程序加载器（Application Loader）：
    编写将主应用程序固件加载到RAM中的代码。
    7 . 错误处理（Error Handling）：
    在Bootloader代码中添加检查和恢复机制，以防止系统崩溃和数据损坏。
    8 . 硬件抽象层（Hardware Abstraction Layer, HAL）：
    提供对SRAM和Flash内存的抽象访问接口，使Bootloader能够统一处理它们。
    9 . Bootloader模块：
    提供一个自定义协议来处理与远程设备的通信，包括命令解析器和回调函数。
    10 . Boot方法：
    负责启动目标应用程序，包括重定位NVIC表和获取重置向量。
    11 . 内存布局定义：
    定义Bootloader和应用程序固件的内存区域，包括Flash和SRAM。
    12 . 安全考虑：
    实现安全启动、代码签名和加密等措施，以保护免受未授权访问和恶意固件修改。
    13 . 高级特性：
    考虑将高级特性整合到Bootloader中，如处理多个应用程序空间、更新Bootloader、加密和解密图像等。
    这些组件共同构成了Bootloader的基本架构，确保了系统能够正确启动并加载主应用程序。每个组件的具体实现会根据具体的硬件平台和系统需求有所不同。
    在Bootloader中配置时钟通常涉及以下几个步骤：
    1 . 初始化硬件：
    在Bootloader的初始化函数中，首先会进行硬件的初始化，包括时钟相关的硬件。
    2 . 配置时钟源：
    对于STM32这类MCU，通常会在启动文件中自动调用系统初始化函数，如SystemInit，来配置时钟源。如果使用外部晶振，则该函数会配置PLL时钟倍频；如果没有外部晶振，则使用内部RC振荡器作为时钟源。
    3 . 设置PLL（相位锁定环）：
    对于需要高主频的系统，Bootloader会配置PLL来生成所需的时钟频率。例如，通过设置PLL的倍频和分频值来得到所需的系统时钟频率。
    4 . 配置时钟分频：
    设置FCLK（内核时钟）、HCLK（总线时钟）和PCLK（外设时钟）之间的比例关系。这通常通过修改RCC（Reset and Clock Control）寄存器来实现。
    5 . 设置时钟频率：
    在设备树（Device Tree）中定义时钟节点，指定各个时钟源的频率，如外部晶振（HSE）、内部高速RC振荡器（HSI）等。
    6 . 启用振荡器：
    Bootloader会根据设备树中的配置启用或禁用特定的振荡器。例如，如果设备树中存在且未禁用的振荡器会被启用。
    7 . 时钟安全系统（CSS）：
    对于某些应用，Bootloader可能会配置时钟安全系统，以确保时钟源的稳定性和可靠性。
    8 . 驱动器值配置：
    对于LSE（外部低速晶振），Bootloader可能会配置振荡器的驱动器值，以适应不同的负载条件。
    9 . 时钟输出：
    在某些系统中，Bootloader还需要配置时钟输出，如USB所需的时钟（UCLK）等。
    10 . 启动ICACHE：
    对于支持ICACHE的系统，Bootloader会配置并启动ICACHE，以提高指令的读取速度。
    这些步骤共同构成了Bootloader中时钟配置的基本流程。具体的实现细节会根据具体的硬件平台和系统需求有所不同。在实际开发中，开发者需要参考芯片的数据手册和参考代码来实现时钟配置。
    在TP（触摸屏）开发过程中，可能会遇到多种问题，以下是一些常见的问题及其解决方案：
    1 . 多手指触摸时手指间连成一条线段：
    现象： 3个手指同时点击TP时，手指间连成一条线段。
    原因： TP ID上报导致的问题，多指同时触摸容易导致ID切换，从而手指间由于ID匹配错误造成连成一条线段。
    解决方案： 调整固件或软件算法，确保多点触摸时ID的正确匹配。
    2 . 点击操作时误触发翻页：
    现象： 手指点击TP上的功能图标时，概率性不能进入该图标功能而是引起翻动界面现象。
    原因： TP非常灵敏，单点也会出现一条线，被认为是翻页操作。
    解决方案： 增加filter坐标窗口来对抖动进行抑制，即开启防抖功能。
    3 . 划线测试时线条扭曲不平滑：
    现象： 进入Development.apk，划出的线扭曲不平滑。
    解决方案： 调整TP配置参数的差值一致性来调整画线的平滑度，这与TP结构阻抗等有关。
    4 . 悬空用电容笔划线测试时断线：
    现象： 悬空用电容笔做TP划线测试1分钟，断线超过10次。
    原因： 悬空导致电荷差值变化减小，算法中不认为是TOUCH事件，导致断线问题。
    解决方案： 提高触摸灵敏度，主要为降低松键阈值，使悬浮状态时不容易松键，从而解决断线问题。
    5 . 充电时慢速划线线条扭曲：
    现象： 充电时慢速划线，划出的线非常扭曲。
    原因： 充电共模干扰问题。
    解决方案： 提高驱动频率可以解决该问题，通过充电器的共模分析，选择一个合适的工作频率以减少干扰。
    6 . 触摸偏移问题：
    现象： 用户在触摸屏幕时，触摸点位置与实际显示位置不一致。
    原因： 可能是TP驱动中的方向配置错误。
    解决方案： 检查dts文件中的方向配置，调整相关参数值，并重新编译驱动刷入设备。
    7 . 触摸无响应问题：
    现象： 用户触摸屏幕时，应用无任何响应。
    原因： 可能是应用代码中触摸事件处理不当，导致事件被忽略。
    解决方案： 检查onTouch方法中的逻辑，确保所有触摸事件都被正确处理，并使用日志调试，打印触摸事件的详细信息，找出处理异常的地方。
    这些问题及其解决方案涵盖了TP开发中的多个方面，包括硬件故障、软件配置、驱动程序和应用代码处理等。解决这些问题需要对TP的硬件和软件有深入的了解，并能够根据具体情况进行调试和优化。
    触摸屏（TP）反应慢的问题可能由多种原因引起，以下是一些可能的解决方案：
    1 . 优化触摸事件处理：
    防抖动处理：为了避免因手指微小震动导致的误判，可以引入一个防抖动时间阈值。如果两次触摸事件之间的时间小于这个值，可以忽略这个事件。
    2 . 移动检测：
    使用移动阈值来确定触摸点是否移动了。只有当触摸点移动的距离超过这个阈值时，才被认为是有效的移动。
    3 . 滑动检测：
    使用滑动时间阈值来确定是否发生了滑动。触摸点必须持续移动超过这个时间才会被认为是滑动。
    4 . 处理单点触摸：
    为了屏蔽多点触控，只处理第一个触摸点。如果不是第一个触摸点，可以忽略这个触摸点。
    5 . 发送UP事件：
    对于单击非持续滑动的情况，在检测到触摸点后，立即发送UP事件。
    对于持续滑动的情况，在滑动结束后发送UP事件。
    6 . 检查TP硬件：
    使用专业的TP测试工具检查TP硬件是否存在故障。
    7 . 调整贴合方式：
    如果怀疑是贴合问题，尝试调整TP与LCD的贴合方式。
    8 . 检查驱动配置：
    查看设备树（dts）文件中的TP配置，确保配置正确。
    9 . 修改驱动代码：
    根据具体问题，修改TP驱动代码，确保驱动程序能够正确处理触摸事件。
    10 . 日志调试：
    在onTouch方法中打印触摸事件的详细信息，通过分析日志找出触摸事件处理的异常情况。
    11 . 校准触摸屏：
    如果点击位置与实际显示位置不一致，可以通过校准来解决。在控制面板中找到触摸屏校准选项，按照提示进行操作。
    12 . 更新固件或操作系统：
    如果提示存在较新的兼容固件映像，可以考虑更新操作系统，这可能会解决慢的问题。
    13 . 检查系统资源占用：
    系统资源被其他应用或进程大量占用，也可能导致触摸事件处理延迟。可以通过任务管理器检查并关闭不必要的应用或进程。
    通过上述方法，可以针对不同原因导致的TP反应慢问题进行排查和解决。

嵌入式软件工程师

嵌入式软件工程师是一个专注于开发和维护嵌入式系统的专业人员。这些系统通常用于控制或监测设备，并且广泛应用于各种行业，如消费电子、汽车、医疗设备、工业控制等。以
下是嵌入式软件工程师的一些主要职责、技能要求和工作内容：
主要职责：
1 . 需求分析与系统设计： 负责项目需求分析和系统结构设计，编写相应的技术文档，指导软件开发工程师进行软件模块设计和开发。
2 . 软件开发与测试： 按照规范的软件开发流程，完成软件的设计、编码和测试工作。
3 . 技术支持与维护： 保证公司各业务系统正常运行及可持续使用，包括培训、推广、优化等工作。
4 . 产品开发： 参与产品的系统测试，确保其功能和性能符合产品需求及规范。
5 . 技术研究： 产品技术的研究及开发过程中关键技术问题的解决。
技能要求：
1 . 编程语言： 熟练掌握C/C++编程语言，这是嵌入式开发中最为常用的语言。
2 . 操作系统： 熟悉Linux操作系统、shell脚本语言，了解嵌入式操作系统的原理、内核、文件系统、进程管理等。
3 . 硬件知识： 了解计算机组成原理、数字电路、嵌入式处理器体系结构等。
4 . 通信协议： 熟悉常见的通信协议，如UART、SPI、I2C、USB等。
5 . 驱动开发： 能够开发和调试各种设备驱动程序，如串口、网络、存储等。
6 . 算法和数据结构： 掌握常见的数据结构和算法，能够进行高效的代码设计和优化。
7 . 软件工程： 熟悉软件开发流程和方法，具备良好的代码规范和文档编写能力。
8 . 嵌入式系统开发： 熟悉嵌入式系统的开发流程，包括硬件平台选型、交叉编译、调试等。
9 . 网络编程： 熟悉网络编程（TCP/IP、UDP、socket编程）。
10 . 硬件接口驱动： 熟悉UART、IIC、SPI、USB、CAN、SD、TCP/IP、485等硬件接口驱动。
工作内容：
嵌入式软件工程师的工作内容非常广泛，包括但不限于：
开发嵌入式应用程序和库。
设计和实现硬件驱动程序。
优化软件以满足性能要求。
与硬件工程师合作，确保软件与硬件的兼容性。
维护和更新现有软件系统。
解决现场问题，提供技术支持。
嵌入式软件工程师需要具备强大的技术背景，同时也需要良好的团队合作能力和解决问题的能力。随着技术的不断发展，这个领域的专业人士需要不断学习新技术和工具，以保持竞争力。
嵌入式软件工程师在硬件方面的知识要求比较全面，以下是一些关键的硬件知识点：
1 . 硬件电路设计基础： 需要了解数字电路和模拟电路的基本知识，能够设计简单的硬件电路。
2 . 微处理器内部结构： 理解微处理器的内部结构，特别是寄存器的使用，以及内存区域（堆、堆栈、IVT、代码）的用途。
3 . 总线知识： 了解总线的概念，包括地址总线和数据总线的工作原理，以及它们在嵌入式系统中的作用。
4 . 外设接口： 熟悉常见的外设接口，如UART、A/D、D/A转换器、定时器、PWM、实时时钟等，以及如何使用这些接口进行编程。
5 . 存储器： 了解不同类型的存储器（RAM、ROM、Flash)及其特点，包括读取、写入和访问方式。
6 . 中断机制： 理解中断的概念以及它们在代码中的工作方式。
7 . 调试工具： 能够使用调试器执行基本操作，如设置断点、单步执行、检查变量值和内存、检查寄存器等。
8 . 数据手册阅读： 能够阅读和理解芯片的数据手册，并根据数据手册生成驱动程序代码。
9 . 通信协议： 掌握RS-232、SPI、I2C和并行数据端口等通信协议，以及如何开发和调试相应的通信代码。
10 . DMA（直接内存访问）： 理解DMA的概念以及如何在系统中实现它。
11 . 硬件工具使用： 熟悉使用万用表、示波器等硬件工具进行电路测试和调试。
12 . 操作系统知识： 了解实时操作系统（RTOS）的使用，包括信号量、互斥、队列和任务间通信的概念。
13 . 硬件调试/故障排除： 能够执行基本的电子调试和故障排除。
14 . 汇编语言： 至少掌握一种汇编语言的能力，这对于与硬件交互非常重要。
15 . C语言编程： 具备“C”编程语言的能力，特别是C语言在嵌入式开发中的硬件交互。
16 . 底层驱动的开发： 包括开发设备驱动程序，确保硬件与操作系统之间能够有效通信。
17 . 嵌入式操作系统的裁剪和移植： 根据项目需求定制操作系统，移植到目标硬件平台上。
18 . GUI与文件系统的移植： 负责图形界面和文件系统的集成，使系统能够以更直观的方式与用户交互。
19 . 基于操作系统的底层驱动设计： 在嵌入式操作系统下开发底层硬件驱动，如GPIO、I2C、SPI等接口的驱动。
20 . 交叉编译： 了解如何在不同的架构之间进行交叉编译，这对于在不同平台上部署软件至关重要。
这些硬件知识为嵌入式软件工程师提供了与硬件交互所需的基础，有助于更好地理解硬件与软件的交互，优化程序性能，以及解决开发过程中遇到的硬件相关问题。
嵌入式软件工程师需要掌握一系列软件技能，以确保能够有效地开发、测试和维护嵌入式系统。以下是一些关键的软件技能：
1 . 编程语言：
C/C++： 大多数嵌入式系统使用C或C++编写，因为它们提供了接近硬件的控制能力。
汇编语言： 在某些情况下，可能需要使用汇编语言来优化性能或处理特定硬件功能。
2 . 开发环境和工具：
熟悉使用集成开发环境（IDE），如Keil、IAR Embedded Workbench、Eclipse、Visual Studio等。
掌握版本控制系统，如Git，以便于代码管理和团队协作。
3 . 调试和测试工具：
能够使用调试器进行代码调试，包括设置断点、单步执行、查看变量和内存等。
掌握使用逻辑分析仪、示波器等硬件测试工具。
4 . 编译器和链接器：
理解编译器和链接器的工作原理，以及如何使用它们来构建和优化代码。
5 . 交叉编译：
了解如何为不同的目标硬件平台进行交叉编译。
6 . 操作系统知识：
熟悉至少一种嵌入式操作系统（如FreeRTOS、VxWorks、Linux等），包括任务管理、内存管理、中断处理等。
7 . 驱动开发：
能够编写和调试硬件驱动程序，以实现硬件设备的控制和数据交换。
8 . 网络编程：
掌握TCP/IP协议栈，能够进行网络编程，包括socket编程和网络通信协议的实现。
9 . 文件系统和数据库：
了解如何在嵌入式系统中实现文件系统，以及如何使用轻量级的数据库系统。
10 . 图形用户界面（GUI）：
如果嵌入式系统包含用户界面，需要了解如何开发和集成GUI。
11 . 安全编程：
了解安全编程的最佳实践，以防止安全漏洞和攻击。
12 . 性能优化：
掌握代码优化技巧，以提高程序的执行效率和响应速度。
13 . 代码阅读和理解：
能够阅读和理解他人的代码，这对于维护和更新现有软件系统非常重要。
14 . 软件架构设计：
理解软件架构设计的原则，能够设计可扩展、可维护的软件系统。
15 . 软件测试：
掌握软件测试的基本原则和方法，包括单元测试、集成测试和系统测试。
16 . 文档编写：
能够编写清晰的技术文档，包括设计文档、用户手册和在线帮助。
17 . 项目管理：
了解项目管理的基本原则，能够规划项目进度，协调团队工作。
18 . 持续集成/持续部署（CI/CD）：
了解如何使用CI/CD工具自动化构建和部署流程。
19 . 硬件描述语言（HDL）：
对于需要与FPGA或ASIC交互的项目，可能需要了解VHDL或Verilog等硬件描述语言。
20 . 模拟和数字信号处理：
如果嵌入式系统涉及信号处理，需要了解相关的算法和工具。
这些软件技能为嵌入式软件工程师提供了开发高效、可靠和安全嵌入式系统所需的工具和知识。随着技术的不断发展，嵌入式软件工程师需要不断学习和适应新的工具和技术。
制定一份嵌入式进阶学习规划表需要考虑学习者的当前水平、学习目标、时间安排等因素。以下是一个示例规划表，供参考：
嵌入式进阶学习规划表

时间段	学习内容与目标	学习资源与方法	备注
第1-2周	深入理解嵌入式系统架构 目标：掌握嵌入式系统的硬件架构和软件架构	阅读《嵌入式系统设计》一书的相关章节 观看在线课程，如Coursera上的“嵌入式系统”课程 绘制嵌入式系统架构思维导图	每天安排2-3小时学习
第3-4周	操作系统深入学习 目标：深入理解嵌入式操作系统的原理和实现	阅读《嵌入式Linux操作系统》一书 分析开源的嵌入式操作系统代码，如μC/OS-II 完成一个简单的嵌入式操作系统实验项目	每天安排2-3小时学习
第5-6周	硬件设计与驱动开发 目标：掌握嵌入式硬件设计和驱动程序开发技巧	学习硬件设计相关知识，如数字电路、模拟电路等 阅读《嵌入式系统硬件设计与驱动开发》一书 实践开发一个简单的硬件驱动程序	每天安排3-4小时学习
第7-8周	网络通信协议学习 目标：熟悉常用的嵌入式网络通信协议	学习TCP/IP协议、CAN总线协议等 阅读相关技术文档和书籍 完成一个基于网络通信的嵌入式项目实验	每天安排3-4小时学习
第9-10周	实时操作系统应用开发 目标：掌握实时操作系统在嵌入式系统中的应用开发	学习实时操作系统的基本概念和应用开发流程 阅读《实时操作系统应用开发》一书 完成一个实时操作系统应用开发项目	每天安排3-4小时学习
第11-12周	嵌入式系统安全与优化 目标：了解嵌入式系统的安全问题和性能优化方法	学习嵌入式系统的安全机制和性能优化技术 阅读相关技术文章和书籍 完成一个嵌入式系统安全与优化的实验项目	每天安排3-4小时学习
第13-14周	综合项目实践 目标：综合应用所学知识，完成一个嵌入式系统项目	确定一个嵌入式系统项目主题，如智能家居控制、工业自动化等 规划项目开发流程，进行需求分析、设计、实现和测试 撰写项目报告和总结	每天安排4-5小时学习
第15周	复习与总结 目标：巩固所学知识，总结学习经验	复习前面学习的内容，重点复习难点和重点知识 总结学习过程中的经验和教训 准备一个学习成果展示或演讲	每天安排3-4小时学习
注意事项
学习资源： 充分利用各种学习资源，如书籍、在线课程、技术文档、开源项目等，结合自己的学习习惯和理解能力选择合适的学习材料.
实践与理论结合： 注重理论学习与实践操作的结合，通过实际项目和实验来加深对知识的理解和应用能力.
时间安排： 根据自己的实际情况合理安排学习时间，保持学习的连续性和稳定性，避免长时间中断学习.
交流与分享： 积极参与嵌入式系统相关的技术社区和论坛，与他人交流学习心得和经验，分享自己的学习成果和项目经验，获取反馈和建议.
调整与优化： 在学习过程中，根据学习效果和实际情况及时调整学习规划和方法，优化学习计划，确保学习目标的实现.
这个规划表仅供参考，你可以根据自己的需求和进度进行调整和优化，制定适合自己的嵌入式进阶学习规划.
以下是一份自动驾驶学习时间规划表示例：
自动驾驶学习时间规划表

时间段	学习内容与目标	学习资源与方法	备注
第1-2周	自动驾驶基础知识学习 目标：了解自动驾驶的基本原理、发展历程和技术分类	阅读《自动驾驶技术概论》等书籍，了解自动驾驶的基本概念和发展历程 观看百度Apollo自动驾驶课程，了解自动驾驶的6个核心模块 参加相关研讨会和讲座，拓宽知识面	每天安排2-3小时学习
第3-4周	传感器和感知技术学习 目标：掌握自动驾驶中常用的传感器和感知技术	学习激光雷达、摄像头、雷达、超声波传感器等的工作原理和应用 观看Udacity传感器融合课程，了解多传感器融合技术 实践操作一些开源的感知项目，如Apollo的感知模块	每天安排3-4小时学习
第5-6周	定位与高精度地图学习 目标：掌握自动驾驶中的定位技术和高精度地图制作	阅读《视觉SLAM十四讲》等书籍，学习SLAM技术 学习高精度地图的制作流程和工具，如百度Apollo的高精度地图工具 参与一些高精度地图制作的开源项目，如OpenStreetMap	每天安排3-4小时学习
第7-8周	轨迹预测与决策学习 目标：了解自动驾驶中的轨迹预测和决策算法	学习基于机器学习的轨迹预测方法，如使用RNN、LSTM等模型 阅读相关论文，了解自动驾驶决策算法的研究进展 实践编写一些简单的轨迹预测和决策算法代码	每天安排4小时学习
第9-10周	运动规划与控制学习 目标：掌握自动驾驶中的运动规划和控制技术	学习路径规划算法，如A*、RRT等 学习车辆控制技术，如PID控制、模型预测控制等 观看Coursera宾利法尼亚大学的Robotics: Computational Motion Planning课程	每天安排4小时学习
第11-12周	仿真与测试学习 目标：掌握自动驾驶仿真平台的使用和测试方法	学习使用Udacity自动驾驶仿真平台、Carla等仿真软件 进行一些自动驾驶项目的仿真测试，记录测试结果和问题 分析测试数据，优化算法和模型	每天安排4-5小时学习
第13-14周	综合项目实践 目标：综合应用所学知识，完成一个自动驾驶项目	确定一个自动驾驶项目主题，如自动驾驶小车、自动驾驶模拟赛车等 规划项目开发流程，进行需求分析、设计、实现和测试 撰写项目报告和总结	每天安排5小时学习
第15周	复习与总结 目标：巩固所学知识，总结学习经验	复习前面学习的内容，重点复习难点和重点知识 总结学习过程中的经验和教训 准备一个学习成果展示或演讲	每天安排3-4小时学习
注意事项
学习资源： 充分利用各种学习资源，如书籍、在线课程、技术文档、开源项目等，结合自己的学习习惯和理解能力选择合适的学习材料.
实践与理论结合： 注重理论学习与实践操作的结合，通过实际项目和实验来加深对知识的理解和应用能力.
时间安排： 根据自己的实际情况合理安排学习时间，保持学习的连续性和稳定性，避免长时间中断学习.
交流与分享： 积极参与自动驾驶相关的技术社区和论坛，与他人交流学习心得和经验，分享自己的学习成果和项目经验，获取反馈和建议.
调整与优化： 在学习过程中，根据学习效果和实际情况及时调整学习规划和方法，优化学习计划，确保学习目标的实现.
在学习硬件架构时，以下是一些关键的架构和概念需要掌握：
1 . 处理器架构
微处理器（MPU）： 是嵌入式系统的核心部件，负责执行程序指令和处理数据。常见的微处理器架构包括ARM、MIPS、PowerPC等。
微控制器（MCU）： 集成了处理器、存储器和输入输出接口于单一芯片中，适用于控制导向的应用。
数字信号处理器（DSP）： 专门用于处理数字信号，常用于音频、视频等信号处理领域。
2 . 存储器架构
主存： 包括RAM（如SRAM、DRAM）和ROM（如NOR FLASH、EPROM），用于存放和执行代码。
辅助存储器： 如NAND FLASH、CF卡、MMC和SD卡等，用于存储大数据量的代码和数据。
3 . 输入输出接口（I/O）
通用设备接口： 如A/D（模/数转换接口）、D/A（数/模转换接口）。
通信接口： 包括RS-232（串行通信接口）、I2C（现场总线）、SPI（串行外围设备接口）、USB（通用串行总线接口）、Ethernet（以太网接口）等。
4 . 通信协议和接口
有线通信： 如UART、SPI、I2C、CAN等，用于设备之间的有线数据传输。
无线通信： 如Wi-Fi、蓝牙、ZigBee等，用于设备之间的无线数据传输。
5 . 电源管理
电源模块： 负责为系统提供稳定的电源，包括电压转换、电流控制等功能。
电源管理芯片： 用于监控和管理电源状态，确保系统的可靠性和稳定性。
6 . 系统架构设计
主板设计： 包括处理器、存储器、I/O接口等的布局和连接。
电路设计： 使用电路设计软件（如Altium Designer、Cadence）进行原理图和PCB设计。
学习资源推荐
书籍： 《嵌入式系统设计与优化》、《ARM嵌入式系统开发—软件设计与优化》等。
在线课程： Coursera、Udacity等平台的嵌入式系统和硬件设计相关课程。
开源项目： GitHub等平台上的嵌入式硬件设计项目和文档。
通过系统地学习这些硬件架构和相关知识，可以为嵌入式系统的设计和开发打下坚实的基础.

单片机

（MCU）中的RAM（随机存取存储器）和Flash（闪存）是两种不同类型的存储器，它们在功能、特性和用途上有明显的区别：
1 . 存储内容的持久性：
RAM（随机存取存储器）： 是一种易失性存储器，这意味着一旦断电，存储在RAM中的数据会丢失。RAM用于存储程序运行时需要频繁访问和修改的数据。
Flash（闪存）： 是一种非易失性存储器，即使断电，存储在Flash中的数据也不会丢失。Flash用于存储程序代码和那些不需要频繁修改的数据。
2 . 读写能力：
RAM： 可以快速地读取和写入数据，适合作为CPU的工作内存，用于缓存和临时数据处理。
Flash： 写入速度相对较慢，且写入次数有限（每个单元有擦写次数限制），适合存储不需要频繁修改的固件或配置数据。
3 . 成本和容量：
RAM： 通常成本较高，且容量相对较小，因为它需要快速访问和频繁的读写操作。
Flash： 成本相对较低，且容量可以做得更大，适合存储大量的程序代码和数据。
4 . 功耗：
RAM： 在工作状态下需要持续供电，功耗相对较高。
Flash： 在数据保持阶段不需要供电，功耗较低。
5 . 访问速度：
RAM： 访问速度通常比Flash快得多，因为它设计用于快速数据交换。
Flash： 访问速度较慢，尤其是在随机访问时。
6 . 用途：
RAM： 用于存储操作系统、应用程序和当前正在处理的数据。在嵌入式系统中，RAM还用于堆栈操作、全局变量存储等。
Flash： 用于存储固件（程序代码）、配置参数、启动代码等不需要频繁修改的内容。
7 . 电压和工作条件：
RAM： 通常需要更稳定的电压和工作条件，对电源波动更敏感。
Flash： 对电源波动的容忍度更高，可以在更广泛的电压和温度范围内工作。
综上所述，RAM和Flash在单片机中扮演着不同的角色，RAM用于临时数据存储和快速访问，而Flash用于长期数据存储和程序代码存储。正确理解和使用这两种存储器对于嵌入式系统设计至关重要。

RTE设备

或称为实时互动（Real-Time Engagement）设备，主要涉及以下几个方面：
1 . 定义：
RTE是一种技术集合、产品架构和场景方案，旨在解决远程条件下沟通互动的双方能够实时性的真实、无缝还原线下互动的场景和信息传递体验。
2 . 工作原理：
RTE技术的核心在于创建一个能够支持实时数据交换和通信的平台。它依赖于低延迟网络和高质量的音视频传输，确保信息能近乎实时地传递，提供类似面对面交流的体验。
3 . 主要应用：
在线教育： RTE技术支持在线课堂的实时互动，包括远程授课、在线答疑、互动白板等。
远程医疗： 在医疗领域，RTE技术使得医生能够通过视频通话为患者提供远程诊断和咨询服务。
社交娱乐： RTE技术支持各种社交应用，如直播、在线K歌、互动游戏等，提供沉浸式的社交体验。
企业协作： RTE技术支持企业内部的远程会议、协同办公等，提高工作效率和团队协作能力。
智能物联网（IoT）： RTE技术在IoT领域也有广泛应用，如智能家居控制、远程监控等。
4 . AUTOSAR中的RTE：
在AUTOSAR（AUTomotive Open System ARchitecture）标准中，RTE（Run Time Environment）是核心组成部分，它实现了AUTOSAR虚拟功能总线（VFB）的接口，为应用程序软件组件之间的通信提供基本的服务，同时也便于访问包含操作系统的基本软件组件。
RTE负责将应用层组件的接口映射到基础软件层的服务上，实现组件间的通信。通过解析ARXML文件中的端口连接和接口引用信息，生成从端口获取数据的代码，实现数据的路由和同步。
RTE还支持事件的触发和调度，管理软件操作系统的运行时状态、事件触发等，确保软件组件可以独立开发和测试，然后在运行时通过RTE进行集成。
RTE设备和相关技术在现代通信和控制系统中扮演着越来越重要的角色，它们通过提供实时、低延迟的互动体验，极大地丰富了人们的工作和生活方式。
RTE_Device
（Run-Time Environment Device）在不同的上下文中有不同的含义，但根据您提供的搜索结果，这里主要讨论的是Keil MDK环境中的RTE_Device.h文件。以下是关于RTE_Device的一些关键信息：
1 . RTE_Device.h的作用：
RTE_Device.h文件用于配置驱动程序。这是因为CMSIS-Driver需要I/O引脚分配和可选的DMA设置。
2 . CMSIS和RTE：
ARM Cortex™微控制器软件接口标准（CMSIS）是Cortex-M处理器系列的与供应商无关的硬件抽象层。CMSIS向下负责与内核和各个外设直接打交道，向上提供实时操作系统用户程序调用的函数接口。RTE_Device.h文件在这个过程中扮演着重要角色，它帮助配置和管理外设驱动。
3 . RTE在Keil MDK工程中的使用：
在使用RTE创建的工程中，RTE会自动处理必要的包含路径和库文件，以确保正确的编译和链接过程。它会基于用户在RTE配置向导中选择的设备和外设驱动程序，自动生成相应的配置文件，包括正确的包含路径。RTE也会根据选择的设备和外设驱动程序自动生成相应的处理器符号和宏定义。
4 . RTE组件选择：
在创建使用文件系统的微控制器应用时，需要从RTE组件中选择文件系统核心（File System:CORE）、文件系统驱动（File System:Drive）、适合驱动的CMSIS驱动组件，以及可能需要的特定设备驱动。
5 . RTE_Device.h的配置：
RTE_Device.h文件中包含了外设配置，例如串口一的硬件管脚配置，以及如何使用这些配置进行编程。
6 . RTE框架的优势：
Keil5的RTE框架提供了图形用户界面（GUI），使开发人员可以轻松配置系统组件，如处理器外设、通信接口和内存管理，而不需要手动编写代码。这简化了开发流程，提供了一种简单直观的配置方法，并减少了必须手动编写的代码数量，可以节省时间并减少错误。
综上所述，RTE_Device.h是Keil MDK环境中用于配置和管理外设驱动的重要文件，它与CMSIS标准紧密相关，为嵌入式软件开发提供了便利和效率。

STM32项目的文件分类

主要涉及以下几个核心部分，每个部分都有其特定的功能和用途：
1 . CORE文件夹：
包含核心文件和启动文件，如core_cm3.c、core_cm3.h和startup_stm32f10x_hd.s。其中core_cm3.c和core_cm3.h与ARM Cortex-M3内核相关，提供内核访问接口。startup_stm32f10x_hd.s是启动文件，包含汇编语言编写的基本程序，用于建立C语言运行环境。
2 . HARDWARE文件夹：
存放外设驱动代码，通常通过调用STM32F10x_FWLib文件夹下的固件库文件实现。例如，LED的初始化代码可能会调用GPIO相关的库函数。
3 . OBJ文件夹：
存放编译过程中生成的文件以及最终的hex文件。
4 . STM32F10x_FWLib文件夹：
包含ST官方提供的外设固件库源文件和头文件，分为inc（头文件）和src（源文件）两个子文件夹。这些文件是ST公司针对每个STM32外设编写的库函数文件。
5 . SYSTEM文件夹：
包含系统相关的代码，如delay、sys、usart等子文件夹，每个子文件夹下分别包括一个头文件和一个源文件，用于配置系统延时函数、IO口位带操作和串口相关函数。
6 . USER文件夹：
存放用户代码，包括主函数文件main.c、系统时钟初始化函数system_stm32f10x.c、中断服务函数stm32f10x_it.c等。
7 . 文本文档README.TXT：
提供工程操作的相关说明。
8 . Windows批处理文件 (.bat) keilkilll.bat：
用于删除编译过程中生成的临时文件，以便更便捷地复制和移动工程文件夹。
这些文件和文件夹构成了STM32项目的基本结构，有助于开发者组织和管理代码，提高开发效率，并快速定位和解决问题。
CORE文件夹
1 . core_cm3.c： 这是CMSIS（Cortex Microcontroller Software Interface Standard）的一部分，提供了Cortex-M3内核的接口。它包含了与编译器相关的代码，以及一些ANSI C文件的定义，主要作用是提供新类型的定义。
2 . core_cm3.h： 这个文件包含了ARM CORTEX-M3内核相关的函数和宏定义，例如核内寄存器定义、部分核内外设的地址等。
3 . startup_stm32f10x_hd.s： 这是一个启动文件，使用汇编语言编写。它包含了STM32芯片上电启动时执行的基本程序，用于建立C语言的运行环境。
这些文件共同构成了STM32项目的核心部分，负责初始化MCU的运行环境和提供与硬件紧密相关的接口。

STM32的外设

1. 通用外设
   NVIC（嵌套向量中断控制器）： 管理中断，配置中断优先级等。
   SysTick（系统滴答定时器）： 提供系统定时服务，可用于操作系统的任务切换。
   RCC（复位和时钟控制）： 配置系统时钟，使能各模块的时钟。
   GPIO（通用IO口）： 用于数字输入输出，如点灯、读取按键等。
   AFIO（复用IO口）： 完成复用功能端口的重定义，中断端口的配置。
   EXTI（外部中断）： 配置外部中断，引脚电平变化触发中断。
   TIM（定时器）： 功能丰富的外设，包括高级定时器、通用定时器、基本定时器，用于定时中断、测频率、生成PWM波形等。
   ADC（模数转换器）： 内置12位AD转换器，读取模拟电压值。
   DMA（直接内存访问）： 帮助CPU完成大量数据搬运任务。
   看门狗定时器（IWDG和WWDG）： 防止系统死锁，确保系统稳定。
   PWR（电源控制）： 让芯片进入睡眠模式等状态，达到省电目的。
   BKP（备份寄存器）： 存储器，系统掉电时仍可保持数据。
2. 通信外设
   USART（同步或异步串口）： 支持异步串口通信，用于数据通信。
   I2C： 双向串行通信，支持多主模式，与传感器、EEPROM等设备通信。
   SPI： 同步串行通信，支持多主机和多从机模式，高速全双工数据传输。
   CAN： 一般用于汽车领域，用于实现CAN总线通信。
   USB： 生活中广泛应用，STM32的USB外设可以模拟鼠标、U盘等设备。
3. 模拟外设
   DAC（数模转换器）： 在IO口直接输出模拟电压，ADC的逆过程。
   RTC（实时时钟）： 提供年月日时分秒计时功能，可接外部备用电池。
   CRC： 数据校验方式，用于判断数据的正确性。
4. 存储和接口外设
   SDIO： SD卡接口，用于读取SD卡。
   FSMC（灵活静态存储器控制器）： 用于扩展内存或配置成其他总线协议。
   USBOTG： USB主机接口，使STM32可作为USB主机读取其他USB设备。
   这些外设使得STM32微控制器能够适应各种应用场景，从简单的LED控制到复杂的通信和数据处理任务。

STM32项目文件

在STM32项目中，Device文件夹通常包含与特定硬件平台或微控制器型号相关的配置和支持文件。这个文件夹的内容可能会根据开发环境和项目需求有所不同，但以下是一些常见的内容：
1 . 启动文件（Startup Files）：
通常是以.s为扩展名的汇编语言文件，如startup_stm32f103xb.s，包含了微控制器的初始化代码，负责设置初始堆栈、重置状态以及跳转到主函数之前的一些基本配置。
2 . 系统初始化文件：
包含系统初始化相关的代码，如时钟配置、外设初始化等。这些文件可能会被命名为system_stm32f1xx.c或类似的名字，其中f1xx表示STM32的F1系列。
3 . 外设驱动配置文件：
这些文件包含了外设的配置代码，可能是由STM32CubeMX工具自动生成的，用于初始化和配置GPIO、ADC、USART等外设。
4 . 中断服务例程（ISR）：
中断服务例程的实现文件，通常包含了中断处理函数的定义。
5 . 链接脚本（Linker Script）：
链接脚本文件定义了程序的内存布局，如stm32f10x_FLASH.ld，它告诉编译器如何将代码、数据分配到不同的内存区域。
6 . 核心支持文件：
包含CMSIS（Cortex Microcontroller Software Interface Standard）相关的文件，如core_cm3.c和core_cm3.h，这些文件提供了对Cortex-M3内核的支持。
7 . 硬件抽象层（HAL）库：
如果项目使用STM32 HAL库，Device文件夹中可能包含HAL库的源文件和头文件。
8 . RTE（Run-Time Environment）配置：
RTE相关文件，如RTE_Device.h，这些文件包含了运行时环境的配置，用于管理外设驱动和中间件组件。
9 . MCU特定的支持文件：
特定于MCU型号的支持文件，可能包括电源管理、备份寄存器访问等。
10 . 配置文件：
可能包含一些配置文件，如stm32f10x.h，它包含了STM32F10x系列的特定定义和宏。
请注意，Device文件夹的内容和结构可能会根据你使用的开发工具（如Keil、IAR、STM32CubeIDE等）和STM32系列的不同而有所变化。在不同的开发环境中，这个文件夹可能被称为CMSIS、STM32F1xx、STM32F4xx等，具体取决于目标微控制器系列。

HSE

（高速外部时钟信号）配置是STM32微控制器时钟系统配置中的一个重要部分。以下是HSE配置的一些关键步骤和要点：
1 . HSE使能：
首先需要使能HSE，并等待其就绪。这通常通过RCC（Reset and Clock Control）模块来完成。

RCC_HSEConfig(RCC_HSE_ON);
HSEstatus = RCC_WaitForHSEStartUp();

如果HSE启动成功，HSEstatus将为SUCCESS。
2 . 配置HSE作为PLL时钟源：
HSE可以作为PLL（Phase-Locked Loop）的时钟源，通过设置PLL的倍频因子来增加时钟频率。
HSE最常用的是8MHz的无源晶振，可以不分频或者2分频，这个由时钟配置寄存器CFGR的位17（PLLXTPRE）设置。
3 . PLL配置：
PLL时钟来源可以是HSE或者HSI/2，具体选择由时钟配置寄存器CFGR的位16（PLLSRC）设置。通常选择HSE作为PLL的时钟来源。
通过设置PLL的倍频因子（PLLMUL[3:0]），可以对PLL的时钟来源进行倍频，倍频因子可以是2到16，具体设置由时钟配置寄存器CFGR的位21~18决定。例如，设置为9倍频，如果HSE为8MHz，则PLLCLK为72MHz。
4 . 系统时钟配置：
系统时钟（SYSCLK）的来源可以是HSI、PLLCLK或HSE，具体由时钟配置寄存器CFGR的位1~0（SW[1:0]）设置。通常设置系统时钟为PLLCLK，以达到更高的时钟频率。
5 . FLASH配置：
配置FLASH的预取指、指令缓存、数据缓存和等待状态。这一步是为了确保在高时钟频率下，FLASH能够正常工作。
6 . 时钟监控：
可以通过MCO（Microcontroller Clock Output）引脚来监控系统时钟。MCO可以选择输出PLLCLK或SYSCLK，以便于使用示波器等工具进行时钟频率的测量。
7 . 注意事项：
在配置时钟之前，通常需要复位RCC，以确保配置的系统时钟生效。
需要确保HSE的负载电容选择正确，以保证振荡器的稳定工作。
以上步骤和要点提供了STM32 HSE配置的基本框架，具体的配置可能会根据STM32的具体型号和应用需求有所不同。

CMSIS Devices

提供了针对特定微控制器（如STM32F1）的驱动和配置文件，它包括以下几个主要内容：
1 . 内核设备访问层：
包含了用来访问内核的寄存器设备的名称定义、地址定义和助手函数。同时也为RTOS定义了独立于微控制器的接口，该接口包括调试通道定义。
2 . 微控制器外设访问层：
提供片上所有外设的定义，包括外设寄存器和中断的一致接口。
3 . 外设的访问函数（可选）：
为外设提供额外的助手函数，以简化开发过程。
4 . 系统视图说明（SVD）：
描述设备外设和中断的XML文件，用于在IDE中生成寄存器和外设的访问代码。
5 . CMSIS-Core：
定义了访问Cortex-M处理器核心及其外设的一组标准化接口，包括NVIC、SCB、SysTick等关键组件。
6 . CMSIS-DSP：
提供优化的信号处理算法，并为SIMD指令提供Cortex-M4支持。
7 . CMSIS-RTOS API：
用于线程控制、资源和时间管理的实时操作系统的标准化编程接口。
8 . CMSIS-Pack：
定义了一种软件包描述格式，用于管理和分发软件组件，特别适用于集成开发环境（IDE）。
9 . CMSIS-NN：
提供了一组用于神经网络的函数库，优化了Cortex-M处理器上的神经网络算法的执行效率。
10 . CMSIS-Zone：
提供多核处理器和多域应用的内存保护和管理功能。
CMSIS Devices 的目标是提供一致的开发环境，减少开发时间和成本，促进代码的重用和移植，提高软件质量和维护性，并支持软件组件的标准化管理和分发。通过这些组件，CMSIS Devices 为基于ARM Cortex-M处理器的微控制器提供了一个全面的软件支持平台。

CMSIS Devices 适合多种开发环境

1 . Keil MDK： Keil MDK（Microcontroller Development Kit）是ARM公司提供的一个集成开发环境，它支持CMSIS Devices，可以通过Manage Run-Time Environment工具方便地添加CMSIS Driver等组件。
2 . IAR Embedded Workbench： IAR Systems的IAR Embedded Workbench也是一个流行的嵌入式开发环境，它同样支持CMSIS Devices，允许开发者利用CMSIS标准来简化开发流程。
3 . STM32CubeIDE： STM32CubeIDE是ST官方推荐的STM32开发环境，它集成了STM32CubeMX配置工具，可以自动生成基于HAL库或LL库的代码框架，并且也支持CMSIS标准。
4 . GCC： GCC（GNU Compiler Collection）是一个编译器集合，它也支持CMSIS标准，允许开发者在Linux等开源平台上进行基于CMSIS的嵌入式开发。
5 . 其他IDE和开发环境： CMSIS作为一个广泛的行业标准，被许多其他IDE和开发环境所支持，包括但不限于Eclipse、Atollic TrueSTUDIO等。
CMSIS Devices 提供了统一的接口和库，使得开发者可以在不同的开发工具和平台上进行高效的嵌入式软件开发。通过CMSIS-Pack管理工具或IDE插件，开发者可以方便地获取和更新设备支持包，确保开发环境的灵活性和可维护性。

CMSIS

（Cortex Microcontroller Software Interface Standard）文件夹通常包含了一系列与ARM Cortex-M微控制器相关的软件接口标准文件。以下是CMSIS文件夹中可能包含的内容：
1 . CMSIS-Core：
包含Cortex-M核心的软件接口，如NVIC、SCB、SysTick等的访问函数和定义。
提供了与编译器无关的启动文件（如startup_xxx.s或startup_xxx.c），这些文件包含了微控制器的初始化代码。
2 . CMSIS-DSP：
提供了一套优化的数字信号处理库，包括各种数学函数和算法的实现。
3 . CMSIS-RTOS v1 和 CMSIS-RTOS v2：
提供了实时操作系统（RTOS）API的标准化接口，允许不同的RTOS实现与CMSIS兼容。
4 . CMSIS-Driver：
提供了一套标准化的外设驱动接口，简化了外设的访问。
5 . CMSIS-SVD（System View Description）：
包含了系统视图描述文件，这些XML文件描述了微控制器的外设结构，可以被用于生成外设配置代码。
6 . CMSIS-Pack：
包含了CMSIS软件包，这是一种包含微控制器支持文件的软件分发格式。
7 . Documentation：
提供了CMSIS的文档，包括用户手册和API参考。
8 . Examples：
包含了示例代码，展示了如何使用CMSIS接口。
9 . Include：
包含了CMSIS公共头文件，这些文件定义了CMSIS的公共接口和宏。
10 . Lib：
包含了CMSIS库文件，如DSP库和其他软件组件。
11 . RTOS：
如果包含RTOS相关文件，这里会存放CMSIS-RTOS的源代码和配置文件。
12 . Device：
特定于设备的文件，如特定微控制器系列的启动代码和外设访问层。
CMSIS文件夹的具体内容可能会根据CMSIS的版本和微控制器的不同而有所变化。CMSIS旨在为ARM Cortex-M系列微控制器提供一个统一的软件接口，简化嵌入式软件的开发和移植。

ARM

（Advanced RISC Machine）是一个广泛使用的处理器架构，尤其是在嵌入式系统和移动设备领域。以下是一些关于ARM的重要知识点：
1 . 架构和版本：
ARM架构最初是为节能和高效而设计的精简指令集计算机（RISC）架构。
ARM处理器经历了多个版本和扩展，包括ARMv1至ARMv9，每个版本都引入了新的特性和改进。
2 . 核心类型：
ARM提供了多种核心类型，如Cortex-A、Cortex-R和Cortex-M系列。
Cortex-A： 为高性能应用设计，如智能手机和平板电脑。
Cortex-R： 为实时应用设计，如汽车电子。
Cortex-M： 为微控制器应用设计，如物联网设备。
3 . Thumb和Thumb-2技术：
ARM引入了Thumb指令集，以减少代码大小，Thumb-2是Thumb的扩展，提供了更多的指令和更好的性能。
4 . 多核处理器：
ARM支持多核处理器设计，如big.LITTLE技术，它结合了高性能核心和高效率核心以优化性能和功耗。
5 . 安全性：
ARMv8-A架构引入了TrustZone技术，提供了硬件级别的安全功能，用于隔离安全和非安全世界。
6 . 虚拟化技术：
ARM架构支持虚拟化技术，允许单个物理机器上运行多个操作系统实例。
7 . 能效：
ARM处理器以其能效比而闻名，特别适合电池供电的移动设备。
8 . 生态系统和工具链：
ARM拥有广泛的软件和硬件生态系统，包括编译器（如GCC和ARM Compiler）、调试工具和操作系统。
9 . CMSIS（Cortex Microcontroller Software Interface Standard）：
CMSIS是ARM提供的一套软件接口标准，旨在简化基于Cortex-M微控制器的软件开发。
10 . AMBA总线：
高速系统总线标准，用于连接ARM系统中的不同组件。
11 . ARM架构的许可模式：
ARM不直接生产芯片，而是将其架构和核心设计授权给芯片制造商。
12 . ARM在数据中心和云计算：
随着ARM架构在性能和功耗方面的进步，越来越多的数据中心和云计算服务开始采用基于ARM的服务器。
13 . ARM与物联网（IoT）：
ARM架构因其低功耗和高性能特点，在物联网设备中得到了广泛应用。
了解这些ARM的知识点有助于更好地理解ARM处理器的设计、应用和开发。随着技术的发展，ARM架构和相关技术也在不断演进，以满足不断变化的市场需求。

处理器架构

1. 复杂指令集计算机（CISC）
   特点：
   拥有大量指令，包括简单指令和复杂指令。
   指令集通常较大，可以执行更多的操作。
   编译器优化难度较高，可能导致性能下降。
   典型代表：x86架构（如Intel和AMD的处理器）。
2. 精简指令集计算机（RISC）
   特点：
   指令集较小，只包含最常用的指令。
   指令简单，执行速度快。
   编译器优化较容易，有助于提高性能。
   典型代表：ARM、MIPS、PowerPC、RISC-V。
3. 向量处理器（Vector Processor）
   特点：
   优化了向量和矩阵运算。
   适合科学计算和图形处理。
   典型代表：Intel SSE/AVX、GPU（如NVIDIA CUDA）。
4. 并行处理架构
   特点：
   支持多个处理器或核心同时工作。
   适合大规模并行计算。
   典型代表：多核处理器、GPU。
5. 专用处理器（Application-Specific Instruction-set Processor, ASIP）
   特点：
   为特定应用或一组应用定制的处理器。
   优化了特定类型的计算。
   灵活性介于通用处理器和ASIC之间。
6. 现场可编程门阵列（FPGA）
   特点：
   可编程逻辑块，可定制硬件功能。
   适合快速原型开发和特定算法的硬件加速。
   灵活性高，但通常功耗和成本较高。
7. 专用集成电路（ASIC）
   特点：
   完全定制的硬件，为特定应用设计。
   性能和效率极高，但不具备可编程性。
   开发成本高，一旦制造完成就无法更改。
8. 超标量架构（Superscalar Architecture）
   特点：
   单个时钟周期内可以执行多条指令。
   通过指令级并行提高性能。
   典型代表：现代x86和ARM处理器。
9. 乱序执行架构（Out-of-Order Execution）
   特点：
   处理器动态调整指令执行顺序以提高效率。
   可以隐藏内存访问延迟，提高CPU利用率。
   典型代表：现代高性能处理器。
10. 多线程架构（Multithreaded Architecture）
    特点：
    单个处理器核心可以同时执行多个线程。
    提高了核心利用率和性能。
    典型代表：Intel的超线程技术（Hyper-Threading）。
    每种架构都有其特定的应用场景和优势，选择合适的架构取决于具体的应用需求、性能要求、成本预算和开发周期。随着技术的发展，这些架构也在不断演进，以适应新的计算挑战。

CPU架构分类

主要基于指令集、设计哲学和用途。以下是一些常见的CPU架构分类及其特点：

1. 复杂指令集计算机（CISC）
   特点：
   拥有大量指令，包括复杂和简单的指令。
   旨在通过提供更多内置指令来简化程序设计。
   执行速度可能较慢，因为CPU需要在多个指令中切换。
   典型代表：x86架构（如Intel和AMD的处理器）。
2. 精简指令集计算机（RISC）
   特点：
   指令集较小，只包含最常用和最简单的指令。
   专注于提高指令执行速度和效率。
   编译器优化较容易，有助于提升性能。
   典型代表：ARM、MIPS、RISC-V、IBM PowerPC。
3. 向量处理器
   特点：
   优化了向量和矩阵运算，适合科学计算和图形处理。
   包含专门处理向量和并行运算的指令。
   典型代表：Intel SSE/AVX、GPU（如NVIDIA CUDA）。
4. 超标量架构
   特点：
   在单个时钟周期内可以执行多条指令。
   通过指令级并行提高性能。
   典型代表：现代x86和ARM处理器。
5. 乱序执行架构
   特点：
   动态调整指令执行顺序以提高效率。
   可以隐藏内存访问延迟，提高CPU利用率。
   典型代表：现代高性能处理器。
6. 多线程架构
   特点：
   单个处理器核心可以同时执行多个线程。
   提高了核心利用率和性能。
   典型代表：Intel的超线程技术（Hyper-Threading）。
7. 并行处理架构
   特点：
   支持多个处理器或核心同时工作。
   适合大规模并行计算。
   典型代表：多核处理器、GPU。
8. 专用处理器（ASIP）
   特点：
   为特定应用或一组应用定制的处理器。
   优化了特定类型的计算。
   灵活性介于通用处理器和ASIC之间。
9. 现场可编程门阵列（FPGA）
   特点：
   可编程逻辑块，可定制硬件功能。
   适合快速原型开发和特定算法的硬件加速。
   灵活性高，但通常功耗和成本较高。
10. 专用集成电路（ASIC）
    特点：
    完全定制的硬件，为特定应用设计。
    性能和效率极高，但不具备可编程性。
    开发成本高，一旦制造完成就无法更改。
    每种架构都有其特定的应用场景和优势，选择合适的架构取决于具体的应用需求、性能要求、成本预算和开发周期。随着技术的发展，这些架构也在不断演进，以适应新的计算挑战。

x86架构和ARM架构

是两种广泛应用的处理器架构，它们在设计理念、用途和性能特点上有所不同。以下是x86架构和ARM架构之间的主要区别：

1. 指令集架构（ISA）
   x86架构：
   基于复杂指令集计算机（CISC），拥有大量的指令，包括简单和复杂的指令。
   支持多种寻址模式和指令格式，使得编程灵活但复杂。
   ARM架构：
   基于精简指令集计算机（RISC），指令集较小，只包含最常用和简单的指令。
   优化了指令的执行速度和效率。
2. 性能和功耗
   x86架构：
   通常提供更高的性能，特别是在单线程任务和复杂的计算任务上。
   功耗相对较高，尤其是在高性能模式下。
   ARM架构：
   以低功耗和高效能著称，适合电池供电的移动设备。
   在多核和能效方面表现出色。
3. 应用领域
   x86架构：
   常用于个人电脑（PC）、服务器和工作站。
   适合需要高性能和复杂计算的应用。
   ARM架构：
   广泛应用于移动设备（如智能手机和平板电脑）、嵌入式系统和物联网（IoT）设备。
   适合对功耗和热量有严格要求的应用。
4. 架构授权
   x86架构：
   由Intel和AMD主导，架构授权相对封闭。
   其他厂商难以获得x86架构的授权。
   ARM架构：
   提供架构授权，允许第三方厂商设计和制造基于ARM指令集的处理器。
   拥有广泛的生态系统和合作伙伴。
5. 操作系统支持
   x86架构：
   广泛支持各种操作系统，包括Windows、Linux和macOS。
   ARM架构：
   最初主要与Android和iOS等移动操作系统配合使用。
   近年来，随着ARM架构在服务器和PC市场的发展，对Linux和Windows的支持也在增加。
6. 虚拟化和安全性
   x86架构：
   提供了强大的虚拟化支持，适合云计算和数据中心。
   拥有成熟的安全特性，如Intel SGX和AMD SEV。
   ARM架构：
   虚拟化支持正在增强，特别是在ARMv8架构中。
   提供了TrustZone等安全特性。
7. 64位支持
   x86架构：
   较早支持64位计算，提供了广泛的64位操作系统和软件生态。
   ARM架构：
   ARMv8引入了64位支持，逐渐扩展到服务器和高性能计算领域。
   总的来说，x86架构和ARM架构各有优势，选择哪种架构取决于具体的应用需求、性能目标和功耗预算。随着技术的发展，两者之间的界限越来越模糊，例如，ARM架构在服务器市场逐渐崛起，而x86架构也在探索更低功耗的设计。

芯片设计工具和语言

芯片设计工具
1 . EDA工具：
EDA（Electronic Design Automation）工具是芯片设计的核心，包括原理图绘制、逻辑综合、门级仿真工具和物理版图编辑等。市场上最常用的EDA工具厂商有Cadence、Mentor Graphics、Synopsys等。
2 . 模拟仿真工具：
用于模拟芯片在各种工作条件下的行为，确保设计的正确性和稳定性。
3 . 布局工具：
用于芯片的物理布局设计，包括布线、时序分析等。
芯片设计语言
1 . 硬件描述语言（HDL）：
Verilog和VHDL： 这两种语言是芯片设计中最常用的硬件描述语言，用于描述电路的结构和行为，可以编写逻辑门电路、时序电路、有限状态机等。
2 . SystemVerilog：
扩展了Verilog的功能，提供了更强大的建模能力和验证功能，适用于编写复杂的芯片模型、约束和验证脚本。
3 . SystemC：
主要用于架构级建模、软硬件建模、行为级建模。
4 . Matlab：
用于算法设计、架构设计等，尤其在信号处理和模拟方面有广泛应用。
5 . C/C++：
通用编程语言，也广泛应用于芯片设计中，可以用于编写芯片的驱动程序、测试程序和仿真模型等。
6 . Python：
高级的脚本语言，被广泛用于芯片设计中的自动化任务，如编写测试脚本、验证脚本和工具脚本等，帮助提高开发效率。
7 . Assembly语言：
低级别的编程语言，用于直接控制芯片的指令和寄存器，在一些特定的应用中，需要使用Assembly语言来编写高效的代码。
这些工具和语言共同构成了芯片设计的基础设施，使得设计师能够从概念设计到最终产品实现的全过程中的各个环节进行精确控制和优化。随着技术的发展，新的工具和语言也在不断涌现，以适应更复杂的设计需求和更高的性能要求。

芯片设计中需要考虑

1 . 性能需求：
计算能力：设计者需关注处理器的性能指标，包括时钟频率、指令集架构以及并行处理能力，以满足不同应用场景下的计算需求。
数据通信：芯片内部及与外界的数据传输速率和通信协议的设计同样重要，以确保数据的快速和高效传输。
2 . 功耗与热管理：
功耗优化：在保证性能的同时，降低功耗成为现代芯片设计的核心目标。设计中需采取措施减少能耗，延长电池寿命或减少散热系统的要求。
热管理：芯片在高负荷工作时会产生大量热量，因此有效散热系统的集成至关重要，以维持芯片的稳定运行和延长其寿命。
3 . 面积与集成度：
芯片面积：设计时需考虑芯片的物理尺寸，通常情况下，减小面积能够降低成本，但同时要确保布局的合理性，避免信号和电磁干扰。
集成度：决定哪些功能可以集成于单一芯片中，以提升系统整体性能，同时考虑设计和制造的可行性。
4 . 可靠性和稳定性：
寿命与稳定性：设计需保证芯片在预期使用寿命内的稳定性和可靠性，特别是在极端环境下仍能保持性能。
抗干扰性：提高芯片对电磁干扰（EMI）和辐射干扰的抵抗力，确保在各种环境中都能可靠工作。
5 . 制造工艺和成本：
制造工艺选择：不同的工艺技术（如14nm、7nm等）会影响芯片性能和功耗，设计时需根据需求选择合适的工艺。
成本考虑：设计过程中要全面考虑材料、制造、测试等成本，以确保产品在市场上的竞争力。
6 . 安全性：
数据安全：设计中需考虑数据加密和解密机制，确保用户数据的安全。
硬件安全：设计应包括硬件安全措施，以抵御恶意攻击、非法访问和破坏企图。
7 . 测试与验证：
验证过程：设计阶段必须进行仿真、验证和测试，以确保芯片的功能和性能达到设计要求。
生产测试：设计时需规划生产阶段的测试方法，确保每颗芯片的质量符合标准。
8 . 知识产权保护：
随着技术的快速发展，芯片设计中的原创技术和创新点需及时申请专利保护，以防被侵权，保障企业的核心竞争力。
9 . 先进制程工艺的技术壁垒：
在7纳米及以下先进制程技术上，芯片制造面临的挑战在于制程的缩小、晶体管布局的超高密度以及精确的纳米级控制。
10 . 高端芯片人才储备的不足：
高端芯片的设计、制程和测试涉及复杂的物理、化学、材料和计算机科学知识，而国内当前在此类顶尖人才储备上仍存在较大不足。
这些因素共同决定了芯片设计的复杂性和挑战性，需要设计团队具备跨学科的专业知识和丰富的实践经验。

芯片（集成电路）的类型

根据不同的分类标准，可以有不同的类型。以下是一些常见的芯片类型：

1. 按功能分类
   微处理器（Microprocessor）： 如CPU，用于执行程序指令和处理数据。
   微控制器（Microcontroller）： 集成了CPU、内存和I/O接口的芯片，常用于嵌入式系统。
   存储器芯片（Memory Chip）： 如RAM、ROM、Flash等，用于数据存储。
   数字信号处理器（DSP）： 专门用于处理数字信号的芯片。
   图形处理器（GPU）： 专门用于图形渲染和视频处理的芯片。
2. 按技术分类
   模拟芯片（Analog IC）： 处理模拟信号，如放大器、滤波器等。
   数字芯片（Digital IC）： 处理数字信号，如逻辑门、触发器等。
   混合信号芯片（Mixed-Signal IC）： 集成了模拟和数字功能的芯片。
3. 按制造工艺分类
   CMOS（互补金属氧化物半导体）： 目前最主流的芯片制造工艺。
   BiCMOS（双极型CMOS）： 结合了双极型和CMOS技术。
   GaAs（砷化镓）： 用于高频和高速应用。
   SiC（碳化硅）： 用于高温和高压应用。
4. 按封装类型分类
   DIP（双列直插式封装）： 传统的通过引脚进行连接的封装方式。
   QFP（四边扁平封装）： 表面贴装技术（SMT）的一种封装方式。
   BGA（球栅阵列封装）： 高密度封装技术，用于高性能芯片。
   QFN（四边扁平无引脚封装）： 表面贴装技术的一种，无引脚设计。
5. 按应用领域分类
   消费电子芯片： 用于智能手机、电视、音响等。
   工业控制芯片： 用于自动化设备、机器人等。
   汽车电子芯片： 用于汽车的控制和娱乐系统。
   通信芯片： 用于网络设备、基站等。
   计算机芯片： 用于个人电脑、服务器等。
6. 按集成度分类
   SSI（小规模集成电路）： 集成较少的逻辑门。
   MSI（中规模集成电路）： 集成更多的逻辑门和触发器。
   LSI（大规模集成电路）： 集成成千上万个逻辑门。
   VLSI（超大规模集成电路）： 集成数十万到数百万逻辑门。
7. 按电源电压分类
   低电压芯片： 工作电压通常在3.3V或更低。
   高电压芯片： 工作电压可能高达5V或更高。
   这些分类提供了一个关于芯片多样性和复杂性的概览，不同的芯片适用于不同的应用和需求。

鼠标芯片

是鼠标中的核心组件，负责处理鼠标的移动和按键信号，并将这些信号转换成计算机可以识别的数据。以下是一些常见的鼠标芯片类型及其特点：
1 . PixArt（原相）芯片：
PixArt是全球最大的光电式鼠标芯片生产厂商之一，提供多种型号的鼠标芯片，广泛应用于全球各大品牌的鼠标中。
例如，PixArt A3050是一款常见的入门级游戏鼠标芯片，稳定性好，价格不高。
另一款高端芯片如PixArt A9800，采样率可达8200DPI，支持200DPI步进式调节，刷新率为12000FPS，能够承受最大150IPS的移动速度和30G的加速度。
2 . Agilent（安捷伦）芯片：
Agilent主要生产机械式和光电式鼠标芯片，以高灵敏度和抗电磁干扰能力著称。
例如，安华高A9800是一款游戏级激光引擎，性能强大，适用于高端游戏鼠标。
3 . Avago（安华高）芯片：
Avago主要生产射频式鼠标芯片，在无线鼠标领域占有一席之地。
例如，安华高S3888是雷蛇定制的芯片，DPI高达3000。
4 . SiGma Micro芯片：
SiGma Micro提供专门为USB/PS2设计的光电鼠标芯片，集成了ROM、RAM、堆栈、8-bit 定时器、看门狗、USB/PS2通讯电路和光电传感器。
这些芯片内置高精度的时钟发生器，无需外接晶振，外围器件少，降低整体鼠标方案的成本。
5 . Instant Microelectronics（英斯特）芯片：
如A603P和A603EP，这些芯片基于连续运动图像识别算法技术，支持多档CPI分辨率，具备光学导航侦测技术，兼容USB2.0协议，支持多种操作系统。
6 . Nordic芯片：
Nordic芯片，如nRF52840，特别适合无线游戏鼠标，提供超快响应速度和低延迟数据包模式，适合高性能电竞。
7 . 瑞昱（Realtek）芯片：
瑞昱芯片在鼠标领域也有广泛应用，具有良好的兼容性和稳定性，适合日常办公和娱乐需求。
这些芯片各有特点，选择哪种芯片主要取决于鼠标的具体需求和使用场景。例如，游戏鼠标可能更倾向于选择高性能的PixArt或Avago芯片，而办公鼠标可能选择SiGma Micro或瑞昱芯片以保证稳定性和经济性。

蓝牙耳机中使用的芯片

根据不同品牌和性能需求，以下是一些常见的蓝牙耳机芯片品牌和型号：
1 . 高通（CSR/Qualcomm）
包括QCC5100系列（如QCC5120、QCC5121），支持蓝牙5.0版本，双模蓝牙。
QCC300x系列，包括八个SoC器件，其中五个支持蓝牙耳机应用。
其他型号如QCA4024、QCA4020、CSRA68100、CSRA65700等。
2 . 恒玄（BES）
BES2000，新一代全集成自适应双模蓝牙耳机解决方案，支持蓝牙v4.2标准。
3 . 络达科技（Airoha）
包括AB1526、AB1522S、AB1523S等型号，以及蓝牙5.0双模的AB1532、AB1536。
4 . 瑞昱（Realtek）
包括RTL8763B、RTL8763BA等蓝牙5.1双模芯片。
5 . 杰理科技（JL）
包括AC692X、AC693X系列，以及AC8006等蓝牙5.1双模芯片。
6 . Nordic
提供超低功耗的蓝牙芯片，如nRF52840、nRF52832等。
7 . 戴乐格半导体（Dialog）
包括DA14580、DA14681、DA14585等低功耗蓝牙5.0芯片。
8 . 炬芯（Actions）
ATS3003和ATS3005，支持蓝牙5.0双模，具有超低功耗的特点。
9 . 建荣（CW）
CW6693D，支持蓝牙4.2和蓝牙4.0速率增强模式，集成高级数字和模拟外设。
这些芯片品牌和型号覆盖了从入门级到高端的蓝牙耳机市场，不同的芯片有不同的性能特点，如音质、功耗、连接稳定性等，以满足不同用户和产品的需求。
总线
总线 :  指能为多个部件服务的信息传送线，在微机系统中各个部件通过总线相互通信。
地址总线（AB）：地址总线是单向的，用于传送地址信息。地址总线的宽度为 16 位，因此基外部存储器直接寻址 64 K，16 位地址总线由 P 0 口经地址锁存器提供低 8 位地址（A 0~A 7），P 2 口直接提供高 8 位地址（A 8~A 15）。
数据总线（DB）：一般为双向，用于 CPU 与存储器，CPU 与外设、或外设与外设之间传送数据信息（包括实际意义的数据和指令码）。数据总线宽度为 8 位，由 P 0 口提供。
控制总线（CB）：是计算机系统中所有控制信号的总称，在控制总线中传送的是控制信息。由 P 3 口的第二功能状态和 4 根独立的控制总线，RESET、EA、ALE、PSEN 组成。
存储器： 用来存放计算机中的所有信息：包括程序、原始数据、运算的中间结果及最终结果等。
只读存储器（ROM）：
只读存储器在使用时，只能读出而不能写入，断电后 ROM 中的信息不会丢失。因此一般用来存放一些固定程序，如监控程序、子程序、字库及数据表等。ROM 按存储信息的方法又可分为以下几种：
1、掩膜 ROM：
掩膜 ROM 也称固定 ROM，它是由厂家编好程序写入 ROM（称固化）供用户使用，用户不能更改内部程序，其特点是价格便宜。
2、可编程的只读存储器（PROM）：
它的内容可由用户根据自已所编程序一次性写入，一旦写入，只能读出，而不能再进行更改，这类存储器现在也称为 OTP（Only Time Programmable）。
3、可改写的只读存储器 EPROM：
前两种 ROM 只能进行一次性写入，因而用户较少使用，目前较为流行的 ROM 芯片为 EPROM。因为它的内容可以通过紫外线照射而彻底擦除，擦除后又可重新写入新的程序。
4、可电改写只读存储器（EEPROM）：
EEPROM 可用电的方法写入和清除其内容，其编程电压和清除电压均与微机 CPU 的 5 V 工作电压相同，不需另加电压。它既有与 RAM 一样读写操作简便，又有数据不会因掉电而丢失的优点，因而使用极为方便。现在这种存储器的使用最为广泛。
5、随机存储器（RAM）：
这种存储器又叫读写存储器。它不仅能读取存放在存储单元中的数据，还能随时写入新的数据，写入后原来的数据就丢失了。断电后 RAM 中的信息全部丢失。因些，RAM 常用于存放经常要改变的程序或中间计算结果等信息。
RAM 按照存储信息的方式，又可分为静态和动态两种。
①静态 SRAM：其特点是只要有电源加于存储器，数据就能长期保存。
②动态 DRAM：写入的信息只能保存若干 ms 时间，因此，每隔一定时间必须重新写入一次，以保持原来的信息不变。
6、可现场改写的非易失性存储器：
这种存储器的特点是：从原理上看，它们属于 ROM 型存储器，从功能上看，它们又可以随时改写信息，作用又相当于 RAM。所以，ROM、RAM 的定义和划分已逐渐的失去意义。
①快擦写存储器（FLASH）
这种存储器是在 EPROM 和 EEPROM 的制造基础上产生的一种非易失性存储器。其集成度高，制造成本低于 DRAM，既具有 SRAM 读写的灵活性和较快的访问速度，又具有 ROM 在断电后可不丢失信息的特点，所以发展迅速。
②铁电存储器 FRAM
它是利用铁电材料极化方向来存储数据的。它的特点是集成度高，读写速度快，成本低，读写周期短。

名词

时钟周期： 计算机在时钟信号的作用下，以节拍方式工作。因此必须有一个时钟发生电路，输入微处理器的时钟信号的周期称为时钟周期。
机器周期： 机器完成一个动作所需的时间称为机器周期，一般由一个或一个以上的时钟周期组成。在我们讲述的 MCS-51 系列单片机中，一个机器周期由 12 个时钟周期组成。
指令周期： 执行一条指令（如“MOV A， #34H ”，该指令的含义是将立即数 34 H 传送到微处理器内的累加器 A 中）所需时间称为指令周期，它由一个到数个机器周期组成。指令周期的长短取决于指令的类型，即指令将要进行的操作步聚及复杂程度。
汇编： 是能完成一定任务的机器指令的集合。
二进制数： 只有 0 和 1 两个数码，基数为二。
16 进制数： 采用 0、1、2、3、4、5、6、7、8、9、A、B、C、D、E、F 等 16 个数码，其中 A-F 相应的十进数为 10-15，基数是 16。
指令: 是计算机所能执行的一种基本操作的描述，是计算机软件的基本单元。
字节： 8 位二进制数组成一个字节，在存储器中以字节为单位存储信息。
字： 2 个字节组成一个字。
双字： 2 个字组成一个双字。
补码： 机器数可用不同的码制来表示，补码表示法是最常用的一种，正数采用符号－绝对值表示，即数的最高有效位为 0，数的其余部分则表示数的绝对值；负数的表示要麻烦一些，先写出与该负数相对应的正数的补码表示，然后将其按位求反，最后在末位加 1，就可以得到该负数的补码表示了。
段地址： 8086 CPU 将 1 MB 的存储器空间分成许多逻辑段，每个段最大限制为 64 KB，段地址就是逻辑段在主存中的起始位置。为了能用 16 位寄存器表示段地址，8086 规定段地址必须是模 16 地址，即为 xxxx 0 H 形式，省略低 4 位 0，段地址就可以用 16 位数据表示，它通常被保存在 16 位的段寄存器中。
偏移地址： 存单元距离段起始位置的偏移量简称偏移地址，由于限定每段不超过 64 KB，所以偏移地址也可以用 16 位数据表示。
物理地址： 在 1 M 字节的存储器里，每一个存储单元都有一个唯一的 20 位地址，称为该存储单元的物理地址，把段地址左移 4 位再加上偏移地址就形成物理地址。
代码段： 程序员在编制程序时要把存储器划分成段，代码段用来存放程序的指令序列，代码段的段地址存放在 CS 中，指令指针寄存器 IP 指示代码段中指令的偏移地址，处理器利用 CS: IP 取得下一条要执行的指令。
数据段： 数据段存放当前运行程序所用的数据，数据段的段地址存放在 DS 中。
附加段： 附加段是附加的数据段，也用于数据的保存，另外，串操作指令将附加段作为其目的操作数的存放区域。附加段的段地址存放在 ES 中。
堆栈段： 堆栈段是堆栈所在的主存区域，堆栈段的段地址存放在 SS 中，堆栈指针寄存器 SP 指示堆栈栈顶的偏移地址，处理器利用 SS: SP 操作堆栈中的数据。
堆栈： 堆栈是一个"后进先出"的主存区域，位于堆栈段中，使用 SS 段寄存器记录其段地址。它只有一个出入口，即当前栈顶，栈顶是地址较小的一端（低端），它用堆栈指针寄存器 SP 指定。堆栈有两种以字为单位的基本操作，对应两条基本指令：进栈指令 PUSH 和出栈指令 POP。
伪指令： 汇编语言程序的语句除指令外还包括伪指令和宏指令，伪指令又称为伪操作，它不象机器指令那样是在程序运行期间由计算机来执行的，它是在汇编程序对源程序汇编期间由汇编程序处理的操作，完成诸如数据定义、分配存储区、指示程序结束等功能。
宏指令： 宏是源程序中一段有独立功能的程序代码，它只需要在源程序中定义一次，就可以多次调用，调用时只需要用一个宏指令语句就可以了。宏指令是用户自定义的指令，在编程时将多次使用的功能用一条宏指令来代替。
子程序： 子程序又称为过程，它相当于高级语言中的过程和函数。在一个程序的不同部分，往往要用到类似的程序段，这些程序段的功能和结构形式都相同，只是某些变量的赋值不同，此时就可以把这些程序段写成子程序形式，以便需要时可以调用它；某些常用的特定功能的程序段也可编制成子程序的形式供用户使用。
中断： 中断是一种使 CPU 中止正在执行的程序而转去处理特殊事件的操作，这些引起中断的事件称为中断源，它们可能是来自外设的输入输出请求，也可能是计算机的一些异常事故或其它内部原因。
中断处理程序： 当中断发生时，处理器中止当前正在运行的程序，而转到处理特殊事件的程序段中去执行，这种处理中断的子程序就是中断处理程序，又称为中断服务程序。中断处理程序的入口地址被安排在中断向量表中。
BIOS 中断： 在存储器系统中，从地址 0 FE 000 H 开始的 8 K ROM 中装有 BIOS（Basic Input/Output System）例行程序。驻留在 ROM 中的基本输入输出程序 BIOS 提供了系统加电自检、引导装入、主要 I/O 设备的处理程序以及接口控制等功能模块来处理所有的系统中断。BIOS 中断给程序员编程带来很大方便，程序员不必了解硬件 I/O 接口的特性，可直接用指令设置参数，然后中断调用 BIOS 中的程序。
暂存器: 用来暂存由数据总线或通用寄存器送来的操作数，并把它作为另一个操作数。
中断: 中断是单片机实时地处理内部或外部事件的一种内部机制。当某种内部或外部事件发生时，单片机的中断系统将迫使 CPU 暂停正在执行的程序，转而去进行中断事件的处理，中断处理完毕后，又返回被中断的程序处，继续执行下去。
掉电保护: 指在正常供电电源掉电时，迅速用备用直流电源供电，以保证在一段时间内信息不会丢失，当主电源恢复供电时，又自动切换为主电源供电。
寄存器寻址: 操作数在寄存器中，由指令操作码中的 rrr 三位的值和 PSW 中 RS 1 及 RS 0 的状态，选中某个工作寄存器区的某个寄存器，然后进行相应的指令操作。
波特率: 即每秒钟传送二进制数的位数，波特率越高，数据传输的速度越快。
D/A 转换: 即将二进制数量转换成与其量值成正比的电流信号或电压信号。
A/D 转换: 即将模拟量转换成相应的数字量，然而送计算机处理。
串行方式: 指数据的各位分时传送，只需一条数据线，外加一条公共信号地线和若干条控制信号线。
并行方式: 指数据的各位同时传送，每一条数据都需要一条传输线。
伪指令: 用于告诉汇编程序如何进行汇编的指令，它既不控制机器的操作也不被汇编成机器代码，只能为汇编程序所识别并指导汇编如何进行。
SLEEP MODI 睡觉模式: 保证程序内部运行，但与外部的传输等动作已停止的一种运行模式。
linking 连接: 把编译后生成的 * . Obj 文件与其它 * . Obj 文件合并成机器能识别的机器文件。
I 2 C: 输入与输出共用一条传输线，而时钟由另一条线控制的一种串行传输方式。
SFR 特殊功能寄存器区: 8051 把 CPU 中的专用寄存器、并行端口锁存器、串行口与定时器/计数器内的控制寄存器集中安排到一个区域，离散地分布在地址从 80 H 到 FFH 范围内，这个区域称为特殊功能寄存器区 SFR。

常见的硬件系统架构包括

x 86： 是当前主流的处理器架构，常见于 intel 和 AMD 的处理器中，支持 32 位和 64 位操作系统。
ARM： 常见于大部分移动设备和嵌入式系统，也有部分主流的服务器和个人电脑采用 ARM 处理器架构，支持 32 位和 64 位操作系统。
MIPS： 常见于家用路由器、智能电视、智能家居等嵌入式设备，主要支持 32 位操作系统。
PowerPC： IBM 公司开发的处理器架构，主要在高性能计算机、服务器等领域使用，支持 32 位和 64 位操作系统。
SPARC： Oracle 公司开发的处理器架构，主要在服务器等领域使用，支持 32 位和 64 位操作系统。
RISC-V：开源 RISC-V 的处理器架构正在逐渐发展壮大，被认为是未来的处理器发展方向之一。
1、驱动开发分类：
裸机驱动（无操作系统）——由寄存器控制；Linux 驱动。
硬件：
![[8b597038c8c80260641a420eb751e1ec_MD5.png]]
计算机系统：
![[19189bbfcea95098d5214d624f1a3037_MD5.png]]
计算机架构：①冯诺依曼（指令、数据一起）②哈佛（指令、数据分开）
2、s 3 c 2440
系列为 ARM 920 T（32 位），指令集为 ARMV 5 TE。
ARM 11 后有 3 个系列 {cortex A（Application)、cortex -R（实时性）可用于飞行器等、cortex -M（MCU）单片机。
SOC 处理器——8051、DSP、MIPS、PPC、ARM、RISCV。（CPU、MCU、MPU、GPU）
3、存储器分类：
易失性：RAM；非易失性：ROM。
![[f449814b3997cd354bddcde27c2f11bf_MD5.png]]
![[1f33510ac12e8612fcc79527ee1b0c28_MD5.png]]
Nor flash 可寻址；nadd flash 不可寻址。
4、封装方式：
TSOP：可见引脚；BAG：一体成型；COB。
5、总线结构：
单总线结构；多总线结构。
![[29d9be006bb6293fd29e610174cb62ac_MD5.png]]
![[04fe6ee09a689d0e13803ad6ddb98331_MD5.png]]
（1）ARM 有 37 个 32-Bits 长的寄存器.
 1 个用作 PC (program counter)
 1 个用作 CPSR (current program status register)
 5 个用作 SPSR (saved program status registers)
 30 个通用寄存器
（2）Cortex 体系结构下有 40 个 32-Bits 长的寄存器
 Cortex-A 多出 3 个寄存器，Monitor 模式 r 13_mon , r 14_mon, spsr_mon
 当前处理器的模式决定着哪组寄存器可操作. 任何模式都可以存取：
 相应的 r 0-r 12 子集
 相应的 r 13 (the stack pointer, sp) and r 14 (the link register, lr)
 相应的 r 15 (the program counter, pc)
 相应的 CPSR (current program status register, cpsr)
 特权模式 (除 system 模式) 还可以存取；
 相应的 spsr (saved program status register)
![[c7b25cdd49130c5f535cf1a8bbf3f486_MD5.png]]
修改：10000 User mode；
6、异常处理（初始化向量表）（低 5 位切换）
![[c2e1d0838c001917c71ebf13ad78e882_MD5.png]]
当异常产生时, ARM core:
         拷贝 CPSR 到 SPSR_< mode>
        设置适当的 CPSR 位： 偏移量
        改变处理器状态进入 ARM 态
        改变处理器模式进入相应的异常模式
        设置中断禁止位禁止相应中断 (如果需要)
        保存返回地址到 LR_< mode>
        设置 PC 为相应的异常向量
 返回时, 异常处理需要:
        从 SPSR_< mode> 恢复 CPSR
        从 LR_< mode> 恢复 PC
        Note: 这些操作只能在 ARM 态执行.
注：有 7 种异常类型。异常向量表具有单一性、有序性、连续性，本质是一个数组。
3 级流水线：F 取址、D 解码、E 执行。

常见的驱动程序

驱动程序是计算机硬件和软件之间的一个接口，它允许操作系统与硬件设备进行通信。
一、显卡驱动
1 . 功能
显卡驱动是计算机图形处理的核心。它能够让操作系统和显卡硬件协同工作，从而在屏幕上显示图像和视频。例如，在运行游戏时，显卡驱动会根据游戏的图形设置（如分辨率、纹理质量、阴影效果等）来优化显卡的性能，以提供流畅的游戏画面。它还支持各种图形渲染技术，如DirectX（Windows系统下的一种图形API）、OpenGL（跨平台的图形API）等，这些技术用于创建复杂的三维图形场景。
2 . 常见品牌及驱动更新
常见的显卡品牌有NVIDIA和AMD。NVIDIA的显卡驱动更新比较频繁，因为它要支持大量的游戏和专业图形软件。例如，当一款新的3A游戏发布时，NVIDIA通常会推出相应的驱动更新，以确保游戏在NVIDIA显卡上能够以最佳性能运行。用户可以通过NVIDIA官方网站或者其GeForce Experience软件来更新显卡驱动。AMD显卡驱动也是如此，其Radeon Software软件可以帮助用户管理驱动更新。
3 . 驱动版本对性能的影响
显卡驱动版本对性能有着显著的影响。较新的驱动版本可能会修复旧版本中的漏洞，提高显卡的兼容性和稳定性。例如，某些旧版本驱动可能会导致游戏在某些场景下出现画面闪烁或者帧率不稳定的情况。同时，新的驱动版本还可能通过优化算法来提升显卡的性能。比如，NVIDIA的驱动更新可能会对光线追踪技术进行改进，使得支持该技术的游戏在相同硬件配置下，能够以更高的帧率运行光线追踪模式。
二、声卡驱动
1 . 功能
声卡驱动主要负责将数字音频信号转换为模拟音频信号，从而通过扬声器或耳机输出声音。它还支持各种音频格式和音频处理技术。例如，在播放高分辨率音频文件（如24bit/192kHz的音频）时，声卡驱动会确保音频数据能够正确地从存储设备传输到声卡硬件，并且按照正确的格式进行解码和输出。另外，它还支持音频特效，如环绕声效果。在观看电影或者玩支持环绕声的游戏时，声卡驱动可以让声音在不同的扬声器之间正确地分配，营造出立体的声音空间。
2 . 常见品牌及驱动更新
声卡品牌有Creative（创新）、Realtek等。Creative的声卡通常用于一些高端的音频设备，其驱动更新会注重音频质量的提升。例如，Creative会针对其Sound Blaster系列声卡推出驱动更新，以更好地支持新的音频编解码器或者改善音频的信噪比。对于集成声卡（如Realtek声卡，很多主板都带有这种集成声卡），驱动更新相对简单，通常可以通过主板厂商提供的驱动更新工具来完成。这些驱动更新可能包括对新操作系统版本的兼容性支持或者对音频接口（如USB音频接口）的优化。
3 . 驱动版本对音质的影响
声卡驱动版本对音质有一定的影响。新的驱动版本可能会修复音频失真、噪音等问题。例如，旧版本驱动可能会导致音频输出时出现轻微的电流声，而新版本驱动通过优化音频信号处理流程，可以减少这种干扰。同时，驱动更新也可能增加对新的音频技术的支持。比如，一些新的驱动版本可能会支持更高级的音频编码格式，从而让用户能够享受到更高质量的音频体验。
三、网卡驱动
1 . 功能
网卡驱动是计算机网络连接的关键。它使得计算机可以通过网卡硬件与网络（如局域网、互联网）进行通信。它负责处理网络数据包的发送和接收。例如，在浏览网页时，当用户输入网址后，网卡驱动会将这个请求转换为网络数据包，通过网卡硬件发送到网络中。同时，它也会接收来自网络的响应数据包，并将其正确地传递给操作系统。网卡驱动还支持不同的网络协议，如TCP/IP协议，这是互联网通信的基础协议。它还负责网络连接的建立、维护和断开。例如，当用户连接到无线网络时，网卡驱动会与无线路由器进行通信，完成身份验证（如输入Wi Fi密码）和连接建立的过程。
2 . 常见品牌及驱动更新
常见的网卡品牌有Intel、Realtek等。对于Intel网卡，其驱动更新通常会注重网络性能的提升和安全性的增强。例如，Intel会针对其千兆以太网卡推出驱动更新，以提高网络传输速度和稳定性。对于Realtek网卡，驱动更新可能包括对新操作系统版本的兼容性支持或者对无线网络标准（如Wi Fi 6）的优化。用户可以通过网卡厂商的官方网站或者操作系统自带的驱动更新功能来更新网卡驱动。
3 . 驱动版本对网络性能的影响
网卡驱动版本对网络性能有重要影响。新的驱动版本可能会修复旧版本中的网络连接问题，如网络掉线、连接速度慢等。例如，旧版本驱动可能会导致在高负载网络环境下（如同时下载多个大文件）出现网络连接中断的情况。而新版本驱动通过优化网络数据包的处理流程，可以减少这种情况的发生。同时，驱动更新也可能增加对新的网络技术的支持。比如，一些新的驱动版本可能会支持更高效的网络加密协议，从而提高网络通信的安全性。
四、主板芯片组驱动
1 . 功能
主板芯片组驱动是计算机系统中非常重要的组成部分。它管理着主板上各种硬件设备之间的通信。例如，它负责协调CPU、内存、硬盘等设备之间的数据传输。主板芯片组驱动还提供了对系统硬件的监控功能，包括温度监测、电压监测等。例如，通过主板芯片组驱动，用户可以在系统软件中查看CPU的温度、内存的使用情况等信息。它还支持硬件的高级功能，如RAID（磁盘阵列）功能。如果用户想要通过主板的SATA接口组建RAID 0（提高磁盘读写速度）或者RAID 1（数据冗余备份）磁盘阵列，就需要正确安装主板芯片组驱动来实现这些功能。
2 . 常见品牌及驱动更新
主板芯片组品牌主要有Intel和AMD。对于Intel主板芯片组，其驱动更新通常会随着新的操作系统版本发布或者新的硬件技术推出而进行。例如，当Windows操作系统发布新的更新，可能会对硬件的电源管理或者安全启动功能有新的要求，Intel就会更新主板芯片组驱动以确保兼容。AMD主板芯片组驱动也是如此，它会根据AMD处理器和主板技术的发展进行更新。用户可以通过主板厂商的官方网站，根据主板型号下载相应的芯片组驱动。主板厂商一般会提供一个驱动更新工具，方便用户一键更新所有相关的主板驱动。
3 . 驱动版本对系统稳定性的影响
主板芯片组驱动版本对系统稳定性至关重要。新的驱动版本可能会修复旧版本中的硬件兼容性问题。例如，旧版本驱动可能会导致某些硬件设备在特定的操作系统环境下出现蓝屏死机或者硬件无法正常识别的情况。而新版本驱动通过改进硬件通信协议和优化驱动代码，可以提高系统的稳定性。同时，驱动更新也可能增加对新的硬件功能的支持。比如，一些新的驱动版本可能会支持更高级的内存超频技术，从而让用户能够更好地发挥硬件性能。

机器人驱动程序

是连接机器人硬件与控制软件的桥梁，负责将控制信号转换为机器人实际的动作。根据不同的应用场景和技术需求，机器人驱动程序可以分为以下几类：
1. 按驱动能源分类
电动驱动程序
电动驱动是目前最常用的机器人驱动方式。它通过电机（如直流电机、交流伺服电机、步进电机等）将电能转换为机械能。电动驱动程序通常用于高精度和快速响应的应用，如工业机器人关节、3D打印机等。
优点包括高精度控制、响应速度快、维护简单；缺点是负载能力有限，高性能电机成本较高。
液压驱动程序
液压驱动系统通过液压油的压力传递动力，适用于高负载和高功率密度的应用。液压驱动程序常用于工程机械（如挖掘机）、航空航天以及大型工业机器人。
优点是高负载能力和高功率密度，但系统复杂，维护成本高，且存在泄漏风险。
气动驱动程序
气动驱动通过压缩空气传递动力，具有结构简单、成本低、响应快的特点。它常用于中、小负荷的机器人，如冲压机器人。
但气动驱动难以实现高精度伺服控制。
2. 按应用领域分类
工业机器人驱动程序
工业机器人驱动程序通常用于控制机器人在生产线上完成重复性任务。常见的品牌包括ABB、Fanuc、KUKA等，这些品牌的驱动程序支持离线编程和在线编程。
例如，RoboDK提供了多种工业机器人品牌的驱动程序，支持通过计算机直接控制机器人。
服务机器人驱动程序
服务机器人驱动程序更注重灵活性和适应性。例如，气动驱动和电动驱动常用于服务机器人，以实现快速响应和高精度控制。
特种机器人驱动程序
随着技术进步，一些特种驱动技术也开始应用于机器人，如形状记忆合金（SMA）、压电驱动、磁流变驱动等。这些驱动方式通常用于高精度、高灵敏度或特殊环境下的机器人应用。
3. 按控制方式分类
基于ROS（机器人操作系统）的驱动程序
ROS是一种广泛应用于机器人开发的开源框架，支持多种硬件平台。例如，ADI Trinamic电机控制器的ROS驱动程序可以控制电机的速度、位置或扭矩，并支持多种通信接口（如CAN、EtherCAT、USB等）。
这些驱动程序使机器人能够轻松集成到ROS生态系统中，实现复杂的任务。
4. 混合驱动程序
混合驱动系统结合了多种驱动方式的优点，例如电动 液压混合驱动或电动 气动混合驱动。这种驱动程序适用于需要高精度和高负载能力的复杂应用场景，如协作机器人（Cobots）和手术机器人。
选择合适的机器人驱动程序需要综合考虑应用场景、负载能力、精度要求、响应速度、成本和维护等因素。

人形机器人的芯片种类

涵盖了从感知、决策到运动控制的各个方面。以下是人形机器人内部常见的芯片类型及其功能：
1. 控制芯片
控制芯片是人形机器人的“大脑”，负责处理从传感器获取的海量数据，并根据预设的算法和程序向执行器发出指令。
ARM系列芯片：采用精简指令集计算机（RISC）架构，具有低功耗、高性能、低成本等优势，广泛应用于服务型人形机器人。
Intel Atom系列芯片：在性能和功耗之间取得良好平衡，适用于工业制造领域的人形机器人。
特斯拉Dojo芯片：采用2D Mesh架构和存算一体架构，具有高效率的AI训练能力，适合复杂视觉识别任务。
英伟达Blackwell架构芯片：支持大规模AI模型，具有极高的训练和推理性能，适用于人形机器人的实时决策。
2. 传感器芯片
传感器芯片是人形机器人感知世界的重要工具，能够实时感知周围环境的变化以及自身的状态。
加速度计和陀螺仪：用于测量机器人运动过程中的加速度和旋转角度，帮助机器人保持平衡。
压力传感器和触摸传感器：用于感知机器人与外界物体接触时的压力和触摸位置，避免损坏物体或对人造成伤害。
磁性角度传感器和线性位置传感器：用于获取机器人关节的角度和位置信息，实现精准运动控制。
温湿度传感器：用于监测机器人内部的温湿度状态，确保设备正常运行。
3. 视觉处理芯片
视觉处理芯片赋予人形机器人强大的视觉感知能力，能够处理摄像头采集到的图像数据。
NVIDIA Jetson系列芯片：具有强大的GPU加速能力，适用于目标识别、物体追踪等视觉任务。
Intel Myriad系列芯片：低功耗、高性能的视觉处理芯片，适用于计算机视觉和人工智能任务。
4. 通信芯片
通信芯片是人形机器人与外部设备通信的关键组件。
Wi-Fi模块：用于无线网络连接，实现机器人与互联网或其他设备的数据传输。
蓝牙模块：适用于短距离通信，方便机器人与周边设备连接。
5. 运动控制芯片
运动控制芯片用于精确控制机器人关节的运动。
高集成度电机驱动SoC：如纳芯微的NSUC1602和NSUC1610芯片，集成了预驱、通信接口、控制内核等功能，适用于关节电机驱动。
专用伺服控制芯片：如德州仪器的TMS320F2837x系列和意法半导体的STM32F4/F7系列，具备强大的运动控制能力。
6. 存储芯片
存储芯片用于存储机器人的程序代码、数据和AI模型。
美光、SK海力士、三星电子：这些公司的存储芯片广泛应用于人形机器人，随着AI技术的发展，存储芯片的重要性日益凸显。
这些芯片共同构成了人形机器人的核心硬件系统，通过协同工作实现机器人的智能化功能。

25年芯片销量排名

2025年芯片销量排名

排名	品牌	主要产品类型	主要应用领域
1	英伟达（NVIDIA）	GPU（如Hopper和Blackwell系列）	AI计算、数据中心
2	联发科（MediaTek）	智能手机AP-SoC（如天玑系列）	智能手机
3	英特尔（Intel）	CPU（如酷睿系列）	个人电脑、服务器
4	高通（Qualcomm）	智能手机芯片（如骁龙系列）	智能手机
5	三星（SAMSUNG）	内存芯片、智能手机芯片（如Exynos系列）	内存、智能手机
6	AMD	CPU、GPU	个人电脑、游戏
7	海力士（Hynix）	内存芯片	数据中心、消费电子
8	紫光展锐（UNISOC）	智能手机芯片	中低端智能手机
9	华为海思（HiSilicon）	智能手机芯片（如麒麟系列）	华为手机
10	其他	各类专用芯片	特定行业应用
芯片市场分析
AI芯片需求增长：2025年，AI芯片市场预计将继续快速增长，英伟达凭借其在AI领域的技术优势，其Hopper和Blackwell系列GPU销量有望大幅增长。
智能手机芯片竞争激烈：联发科和高通在智能手机芯片市场占据较大份额，联发科在中低端市场表现强劲，高通则在高端市场具有优势。
内存芯片市场稳定：三星和海力士在内存芯片市场占据领先地位，随着AI和数据中心的发展，对高带宽内存（HBM）的需求也在增加。
数据中心芯片需求旺盛：随着AI和大数据的发展，数据中心对高性能计算芯片的需求持续增长，英伟达和英特尔等公司在该领域具有显著优势。
未来展望
技术创新推动市场增长：未来几年，芯片行业将继续受益于技术创新，如更先进的制程工艺、AI专用架构等，推动芯片性能和效率的提升。
新兴市场带来新机遇：物联网、自动驾驶、5G通信等领域的发展将为芯片市场带来新的增长点。
市场竞争加剧：随着市场需求的多样化，芯片市场的竞争将更加激烈，各厂商将不断加大研发投入，以保持竞争优势。

25年销量最大的芯片

销量最大的芯片类型

类型	2024年销售额（亿美元）	增速	主要应用领域
逻辑芯片	2126	24.1%	计算机、服务器、智能手机、AI
存储芯片	1651	81%	数据中心、计算机、智能手机
模拟芯片	903.38	20%以上	汽车、消费品、计算机
射频前端芯片	200（2024年）	持续增长	5G通信、智能手机
汽车芯片	559.2（2022年全球汽车芯片市场规模）	快速增长	汽车电子、自动驾驶、汽车娱乐系统
各类型芯片销量大的原因
1 . 逻辑芯片

**应用广泛**：逻辑芯片（如CPU、GPU、ASIC和FPGA）是几乎所有电子设备的核心部件，广泛应用于个人电脑、服务器、智能手机和AI设备。
**AI需求推动**：随着AI技术的发展，对高性能逻辑芯片的需求不断增加，特别是GPU和专用AI芯片，推动了逻辑芯片市场的快速增长。

2 . 存储芯片
数据中心需求：随着云计算和大数据的发展，数据中心对存储芯片的需求持续增长，特别是高带宽内存（HBM）和DRAM。
消费电子需求：智能手机和计算机等消费电子产品对存储芯片的需求也保持高位，推动了存储芯片市场的强劲增长。
3 . 模拟芯片
多领域需求：模拟芯片广泛应用于汽车、消费品和计算机等领域，其销售额占比和增速均较高。
产品种类多样：模拟芯片包括电源管理芯片和信号链芯片，市场存在寡头竞争，产品种类丰富。
4 . 射频前端芯片
5G通信推动：5G技术的广泛应用和通信需求的不断变化，使得射频前端芯片市场需求持续增长。
高集成度趋势：射频前端芯片的市场需求呈现出多样化和高集成度的趋势，推动了市场规模的扩大。
5 . 汽车芯片
汽车电子化：随着汽车行业电子化程度的提高，汽车芯片的需求量快速增长，从基本的电力系统控制到高级驾驶辅助系统（ADAS）和无人驾驶技术，都对电子芯片有极大依赖。
市场规模扩大：全球汽车芯片市场规模持续增长，中国作为全球最大的汽车市场，对汽车芯片的需求量巨大。
未来趋势
AI芯片：AI芯片市场预计将继续快速增长，未来五年复合增速将达到24.55%，广泛应用于AI模型训练、消费电子和汽车电子等领域。
汽车芯片：随着汽车行业的智能化和电动化，汽车芯片的需求将持续增长，特别是在自动驾驶和智能座舱领域。
存储芯片：内存芯片市场将继续保持强劲增长，特别是高带宽内存（HBM）和下一代存储技术。
综上所述，逻辑芯片、存储芯片和模拟芯片是目前销量最大的芯片类型，而AI芯片和汽车芯片则是未来增长潜力最大的领域。

25年国内芯片产量排名

国内芯片产量排名（按省份）

排名	省份	2023年芯片产量（亿块）	占比
1	江苏省	1055	约30%
2	甘肃省	590.4	-
3	广东省	516.87	-
4	上海市	287.7	-
5	北京市	217.91	-
6	浙江省	194.06	-
7	四川省	110.91	-
8	陕西省	57.66	-
9	湖南省	54.68	-
10	重庆市	51.47	-
国内芯片产量排名（按城市）
排名	城市	2022年芯片产量（亿块）	备注
—	—	—	—
1	天水市	590.04	甘肃省主要芯片生产基地
2	深圳市	395.4	广东省主要芯片生产基地
3	苏州市	339.9676	江苏省主要芯片生产基地
4	无锡市	-	江苏省主要芯片生产基地
5	上海市	287.7	全国重要的芯片产业基地
6	北京市	217.91	-
7	广州市	97.37	广东省第二大城市芯片产量
8	成都市	89.5	四川省主要芯片生产基地
9	西安市	57.66	陕西省主要芯片生产基地
10	重庆市	51.47	-
说明
江苏省：江苏省是中国芯片产量最多的省份，2023年芯片产量达到1055亿块，占全国总产量的约30%。主要城市包括无锡、苏州、南通和南京，其中无锡和苏州是重要的芯片制造基地。
甘肃省：甘肃省是中国西部地区芯片产量最高的省份，2022年芯片产量达到590.4亿块。天水市是甘肃省的主要芯片生产基地，拥有华天科技等大型芯片企业。
广东省：广东省是中国芯片产业的重要地区，2022年芯片产量为516.87亿块。深圳是中国华南地区芯片产量最高的城市，拥有中芯国际（深圳）等制造企业。
上海市：上海是中国“半导体第一城”，2022年芯片产量为287.7亿块。上海聚集了中芯国际、华虹等国内知名芯片企业。
北京市：北京是中国半导体产业最活跃的城市之一，2022年芯片产量为217.91亿块。
这些数据反映了中国芯片产业的区域分布和发展态势，江苏省和甘肃省在芯片产量方面表现突出。

25年国内芯片销量排名

国内芯片厂商销量排名（按营收）

排名	厂商名称	主要产品类型	优势领域
1	长江存储	存储芯片（NAND Flash）	数据存储、数据中心
2	长鑫存储	存储芯片（DRAM）	内存、消费电子
3	韦尔半导体	CMOS图像传感器	消费电子、汽车电子
4	比亚迪半导体	功率半导体、MCU	新能源汽车、工业控制
5	闻泰科技	智能手机芯片	智能手机、物联网
6	紫光展锐	智能手机芯片	智能手机、物联网
7	智芯微	电力芯片	电力系统、智能电网
8	士兰微	功率半导体、模拟芯片	工业控制、消费电子
9	中兴微	通信芯片	通信设备、5G基站
10	海光信息	服务器芯片	数据中心、高性能计算
说明
长江存储：作为国内领先的存储芯片制造商，长江存储在NAND Flash领域取得了显著进展，其产品广泛应用于数据中心和消费电子设备。
长鑫存储：专注于DRAM存储芯片，受益于全球人工智能对存储芯片需求的爆发式增长，长鑫存储在2024年取得了显著的营收增长。
韦尔半导体：在CMOS图像传感器领域排名全球第三，仅次于索尼和三星。其产品广泛应用于智能手机、汽车电子等领域。
比亚迪半导体：凭借其在新能源汽车和工业控制领域的优势，比亚迪半导体的功率半导体和MCU产品在国内市场占据重要地位。
闻泰科技：在智能手机芯片领域表现强劲，特别是在中低端市场，闻泰科技的产品具有较高的性价比。
紫光展锐：作为国内重要的智能手机芯片供应商，紫光展锐在物联网和5G通信领域也有一定的市场份额。
智芯微：专注于电力芯片，其产品广泛应用于智能电网和电力系统。
士兰微：在功率半导体和模拟芯片领域具有较强的技术实力，产品广泛应用于工业控制和消费电子。
中兴微：作为中兴通讯的芯片研发部门，中兴微在通信芯片领域具有显著优势，特别是在5G基站和通信设备方面。
海光信息：专注于服务器芯片，其产品在数据中心和高性能计算领域具有较高的市场份额。
这些厂商在各自的领域内都取得了显著的成就，并且随着国内芯片产业的不断发展，它们的市场份额和影响力有望进一步扩大。

25年半导体公司市值排名

全球半导体公司市值排名（截至2025年3月）

排名	公司名称	市值（亿美元）	主要业务
1	英伟达（NVIDIA）	28000	GPU、AI计算、数据中心
2	博通（Broadcom）	8815	半导体、基础设施软件
3	台积电（TSMC）	8549	晶圆代工
4	阿斯麦（ASML）	2746	光刻设备
5	三星电子（Samsung Electronics）	2484	存储芯片、半导体制造、消费电子
国内半导体公司市值排名（截至2025年3月14日）
排名	公司名称	市值（亿元人民币）	主要业务
—	—	—	—
1	比亚迪	11400	新能源汽车、电池、半导体
2	海康威视	3079.27	物联网、视频监控
3	北方华创	2969.92	半导体设备、电子元器件
4	中芯国际	2344.12	晶圆代工
5	科大讯飞	1184.76	人工智能、智能语音
6	深南电路	945.11	印制电路板、封装基板
7	沪电股份	886.15	印制电路板
8	紫光国微	711.67	集成电路设计、智能卡芯片
9	思源电气	686.28	电力设备、电子元器件
10	东山精密	626.83	电子器件、通信设备
说明
英伟达：凭借其在AI和数据中心领域的强劲表现，英伟达继续保持全球市值最高的半导体公司地位。
博通：作为全球领先的半导体和基础设施软件供应商，博通的市值在过去一年中增长了35.6%，达到8815亿美元。
台积电：作为全球最大的晶圆代工企业，台积电的市值达到8549亿美元，同比增长37.9%。
国内半导体公司：比亚迪凭借其在新能源汽车和半导体领域的多元化业务，成为国内市值最高的半导体相关企业。中芯国际作为国内领先的晶圆代工企业，市值也位居前列。
这些数据反映了当前全球和国内半导体行业的市值分布情况，英伟达和博通在全球市场表现突出，而比亚迪和中芯国际在国内市场具有重要地位。

半导体市场应用分类

半导体市场应用分类
1. 按产品类型分类
半导体产品可以分为四大类：集成电路、分立器件、传感器和光电子器件。
集成电路（IC）：这是半导体产业的核心部分，占据了全球半导体总销售额的80%以上。集成电路进一步细分为：
模拟电路：如电源管理芯片、运算放大器等，用于处理连续信号。
微处理器：如CPU、GPU、FPGA等，用于计算和控制任务。
逻辑电路：用于执行逻辑运算和控制功能。
存储器：如DRAM、NAND Flash等，用于数据存储。
分立器件：包括二极管、晶体管等，用于基本的电子功能。
传感器：如CMOS图像传感器、MEMS传感器等，用于感知物理信号。
光电子器件：如LED、激光器等，用于光信号的产生和处理。
2. 按应用领域分类
半导体在多个领域有广泛应用，主要包括以下几类：
传统应用领域
计算机：包括个人电脑、服务器等，对高性能、低功耗芯片需求不断增加。
通信：如5G基站、光通信等，对高速、低延迟芯片需求旺盛。
消费电子：如智能手机、平板电脑等，对集成度高、功能多样的芯片需求持续增长。
新兴应用领域
汽车电子：自动驾驶、智能座舱等对半导体芯片的需求快速增长。
新能源：光伏、电动汽车等领域对功率半导体、储能芯片的需求增加。
物联网：智能家居、智能穿戴等设备对低功耗、高集成度芯片需求旺盛。
3. 按功能分类
半导体芯片还可以根据其功能进一步分类：
计算功能：如CPU、GPU、FPGA等，用于数据处理和分析。
数据存储功能：如DRAM、NAND Flash等，用于数据存储。
感知功能：如CMOS图像传感器、MEMS传感器等，用于感知外部环境。
传递功能：如蓝牙、Wi-Fi、以太网接口等，用于数据传输。
能源供给功能：如电源管理芯片，用于电能转换和管理。
4. 按应用场景分类
半导体芯片在不同应用场景中的分类：
消费电子：如智能手机SoC、TWS耳机芯片等。
汽车电子：如自动驾驶芯片、车规级MCU等。
工业/医疗：如高可靠性芯片、医疗成像芯片等。
AI/数据中心：如AI加速芯片、DPU等。
总结
半导体市场应用广泛，涵盖了从传统计算机和通信到新兴的汽车电子和新能源等多个领域。随着技术的发展，半导体芯片在性能、集成度和功能上不断提升，推动了各应用领域的智能化和数字化转型。

芯片行业常见的开发岗位

1. 集成电路设计工程师
职责：负责芯片的设计与开发，包括电路设计、布局布线、验证测试等。利用EDA工具进行电路设计和仿真，确保设计满足需求并优化性能与功耗。
技能要求：熟悉模拟电路、数字电路、射频电路等设计技能，掌握Cadence、Synopsys等芯片设计工具。
2. 芯片测试工程师
职责：负责芯片的测试与验证工作，确保芯片的功能和性能符合设计要求。需要设计测试方案，使用逻辑分析仪、示波器等设备进行测试。
技能要求：熟练掌握芯片产品测试技术，具备数据分析和解释能力，能够编写自动化测试脚本。
3. 芯片制程工程师
职责：负责芯片制造过程中的工艺控制与优化，以提高芯片的产能和质量。需要评估新设备、优化生产工艺。
技能要求：熟悉半导体制造工艺，掌握统计制程管理方法。
4. 芯片封装与测试工程师
职责：负责芯片封装工艺的设计和优化，以及封装后的测试工作。需要确保封装后的芯片性能和可靠性。
技能要求：了解封装材料和工艺，掌握封装测试设备的使用。
5. 芯片系统工程师
职责：负责将芯片与其他组件或设备进行集成，并调试和优化整个系统的性能。需要设计系统架构，提供技术支持。
技能要求：具备广泛的技术知识，能够设计、开发、测试和维护复杂的硬件或软件系统。
6. 应用工程师（AE）
职责：为客户提供技术支持和培训，解决客户在产品设计和开发中遇到的问题。需要了解芯片产品的技术特性和应用场景。
技能要求：具备深厚的技术知识和良好的客户沟通能力。
7. 研发工程师
职责：负责开发新技术、新产品、新工艺或者对现有产品进行改进。需要在技术前沿不断探索和挑战。
技能要求：具备深入的理论知识和解决实际问题的能力。
8. 芯片软件开发工程师
职责：负责芯片相关软件的开发与维护，包括驱动开发、中间件设计、应用软件开发等。需要与硬件工程师配合，确保软件与硬件的兼容性。
技能要求：熟练掌握C/C++等编程语言，具备Linux/Android等嵌入式系统开发经验。
这些岗位在芯片行业中都非常重要，随着技术的不断发展，对这些专业人才的需求也在持续增加。

通用机器人开发

1. 感知技术
传感器技术：视觉传感器（如摄像头、深度传感器）用于物体识别和场景重建；力/触觉传感器用于感知接触和力反馈。
多模态感知：融合视觉、听觉、触觉等多种感知模态，提升机器人对环境的全面感知能力。
计算机视觉：包括图像处理、特征提取、目标检测与跟踪等，使机器人能够理解和分析视觉信息。
2. 控制技术
运动控制：开发精确的运动控制算法，使机器人能够执行复杂的动作。
路径规划与导航：利用SLAM（Simultaneous Localization and Mapping）技术进行环境建图和定位，结合路径规划算法（如A*、RRT）实现自主导航。
全身控制：通过全身控制库和模型，实现响应灵敏且精确的人形机器人控制。
3. 人工智能与机器学习
机器学习与深度学习：包括监督学习、无监督学习、强化学习等，用于训练机器人进行自主决策。
自然语言处理（NLP）：使机器人能够理解和生成自然语言，实现与人类的有效沟通。
智能决策：结合决策树、强化学习等技术，使机器人能够根据环境做出最优决策。
4. 软件开发与仿真
编程语言：常用C/C++进行底层开发，Python用于高层逻辑和原型开发。
机器人操作系统（ROS）：提供丰富的库和工具，用于机器人应用开发。
仿真技术：使用Gazebo、ISAAC Sim等仿真平台进行虚拟测试和训练。
5. 硬件与电子
机械设计：包括结构设计、材料选择、运动学和动力学分析等。
电子硬件：涉及电路设计、PCB设计、传感器集成和控制器开发。
硬件接口与通信：使用TCP/IP、UDP、ROS通信机制等进行节点间通信。
6. 人机交互
语音交互：通过语音识别和合成技术，实现与人类的自然语言交流。
虚拟现实（VR）和增强现实（AR）：用于沉浸式的人机交互体验。
7. 能源与动力
能源管理：采用高密度能量电池和智能能源管理系统，提升机器人的续航能力。
8. 安全与可靠性
安全机制：包括风险评估、安全传感器、紧急停止系统和故障恢复。
9. 数字孪生技术
数字孪生模型：通过高保真数字孪生体，实现机器人设计、仿真、优化和全生命周期管理。
10. 云计算与网络通信
云服务：利用云计算资源进行数据处理和模型训练。
低延迟通信：采用5G/6G等技术，实现机器人与云端的快速稳定通信。
这些技术的结合使通用机器人能够在多种场景中灵活执行任务，具备自主学习和适应环境的能力。

特斯拉汽车内部芯片

主要围绕其自动驾驶功能设计，以下是其核心芯片及相关技术的详细介绍：
1. FSD芯片（Full Self-Driving Chip）
FSD芯片是特斯拉为自动驾驶功能设计的专用芯片，于2019年推出。以下是其主要特点：
架构：
CPU：包含12个ARM Cortex-A72核心，分为3个四核集群，主频为2.2 GHz。
GPU：采用Mali G71 MP12 GPU，主频为1 GHz，支持单精度和双精度浮点运算。
NPU（神经处理单元）：包含两个NPU，每个NPU的峰值性能为36.86万亿次操作/秒（TOPS），总共可达到73.7万亿次操作/秒。
性能：
图像处理：FSD芯片能够以每秒2300帧（fps）的速度处理图像，相比HW2.5的110 fps有显著提升。
内存：支持8 GB的LPDDR4内存，带宽为2133 MHz。
安全与冗余：
冗余设计：每辆车配备两颗FSD芯片，以确保在一颗芯片失效时另一颗可以接管。
锁步CPU：包含一个双核锁步CPU，用于最终仲裁车辆执行器的动作。
2. D1芯片
D1芯片是特斯拉为AI训练和自动驾驶开发的另一款芯片。其特点包括：
神经网络：D1芯片支持特斯拉的“Transformer”神经网络，该网络通过车辆的8个外部传感器来维持空间感知。
AI训练：特斯拉通过集中收集车辆的视频和传感器数据，进行AI训练，提升自动驾驶系统的性能。
3. 传感器与接口
摄像头：特斯拉车辆配备了多个摄像头，每个摄像头都配备了Onsemi AR0136A图像传感器，分辨率为1280×960（1.2兆像素）。
雷达与超声波传感器：早期版本的HW3系统包括Continental ARS4-B雷达模块，但后来的车型逐渐取消了雷达，转而依赖摄像头和超声波传感器。
4. 未来发展方向
特斯拉正在不断优化其芯片技术，以支持更高级别的自动驾驶功能。例如，HW4版本的芯片预计会进一步提升性能和冗余设计。
总结
特斯拉的FSD芯片和D1芯片是其自动驾驶系统的核心，通过高性能的CPU、GPU和NPU，以及冗余设计和先进的传感器接口，特斯拉能够实现高效的自动驾驶功能。随着技术的不断进步，特斯拉有望在自动驾驶领域继续保持领先地位。

AI芯片

1. 按技术架构分类
GPU（图形处理单元）：
特点：并行计算能力强，适合大规模矩阵运算，广泛应用于深度学习训练和推理。
应用场景：云端训练、数据中心、高性能计算。
代表产品：英伟达的A100、V100。
FPGA（现场可编程门阵列）：
特点：可编程性强，灵活性高，适合实时处理和低延迟应用。
应用场景：边缘计算、推理阶段。
代表产品：赛灵思（Xilinx）的FPGA。
ASIC（专用集成电路）：
特点：为特定应用定制，性能功耗比高，适合大规模量产。
应用场景：移动设备、自动驾驶、智能监控。
代表产品：谷歌的TPU、寒武纪的MLU。
神经拟态芯片：
特点：模拟生物神经网络，功耗低，适合复杂环境下的自适应学习。
应用场景：智能机器人、物联网。
代表产品：IBM的TrueNorth。
2. 按应用场景分类
云端（服务器端）：
特点：高性能、高吞吐量，适合大规模数据处理和模型训练。
代表产品：英伟达的A100、V100，华为昇腾910。
边缘端（终端）：
特点：低功耗、高能效，适合实时推理和本地处理。
代表产品：英伟达的Xavier，华为昇腾310。
3. 按计算任务分类
训练芯片：
特点：需要高算力和大内存，通常部署在云端。
代表产品：英伟达的A100，华为昇腾910。
推理芯片：
特点：注重低功耗和高能效，适合在边缘设备和终端使用。
代表产品：英伟达的T4，寒武纪的思元270。
4. 按通用性分类
通用AI芯片：
特点：适用于多种应用场景，灵活性高。
代表产品：GPU、FPGA。
专用AI芯片：
特点：针对特定应用优化，性能和功耗表现更优。
代表产品：ASIC、神经拟态芯片。
总结
AI芯片的分类方式多样，可以根据技术架构、应用场景、计算任务和通用性等标准进行划分。GPU适合高性能计算，FPGA灵活性高，ASIC功耗低，神经拟态芯片则模拟生物神经网络。云端芯片注重高算力，边缘端芯片则强调低功耗和实时性。

AI芯片的需求

1. 云端数据中心
需求特点：
高算力：需要处理大规模数据和复杂模型训练任务，对芯片的计算能力要求极高。
高吞吐量：支持大规模并行计算，以满足多任务处理需求。
能效比：虽然功耗较高，但需在保证性能的同时优化能效。
典型芯片：
GPU：如英伟达的A100、V100，适用于大规模矩阵运算。
ASIC：如谷歌TPU，针对特定AI任务优化。
2. 边缘计算
需求特点：
低延迟：需要快速响应，处理实时数据。
低功耗：通常部署在资源受限的边缘设备上。
灵活性：支持多种任务和场景。
典型芯片：
FPGA：如赛灵思的FPGA，适合实时处理。
SoC：如高通骁龙X Elite，集成多种功能模块。
3. 端侧设备（如智能手机、智能穿戴）
需求特点：
低功耗：设备通常依赖电池供电，对功耗要求严格。
高性能：尽管功耗受限，但仍需满足AI推理任务。
集成度高：需要将多种功能集成到一个芯片中。
典型芯片：
SoC：如苹果A13 Bionic，集成CPU、GPU和NPU。
NPU：如寒武纪的思元系列，专为AI推理优化。
4. 自动驾驶
需求特点：
高算力：处理大量传感器数据，进行实时决策。
安全性：芯片需具备高可靠性和冗余设计。
低延迟：确保快速响应，保障驾驶安全。
典型芯片：
GPU：如英伟达的Xavier，适用于自动驾驶。
ASIC：如地平线的征程系列，专为自动驾驶优化。
5. 智能安防
需求特点：
图像处理能力：需要高效处理视频流，进行目标检测和识别。
实时性：快速分析监控数据，及时发出警报。
典型芯片：
GPU：适用于大规模图像处理。
ASIC：如寒武纪的MLU370-S4，专为安防场景优化。
6. 医疗健康
需求特点：
高精度：处理医学影像和数据分析，要求高精度。
安全性：保护患者数据隐私。
典型芯片：
GPU：适用于医学影像分析。
ASIC：如英伟达的Inferentia，专为医疗AI推理优化。
7. 工业自动化
需求特点：
高可靠性：在复杂工业环境中稳定运行。
低功耗：适用于工业物联网设备。
典型芯片：
FPGA：适合实时控制和数据处理。
ASIC：如海思A² MCU，专为工业场景优化。
总结
不同智能化应用场景对AI芯片的需求差异显著，云端数据中心注重高算力和吞吐量，边缘计算强调低延迟和低功耗，端侧设备需要高性能与低功耗的平衡，自动驾驶则对安全性和实时性要求极高。随着AI技术的发展，未来AI芯片将朝着高性能、低功耗、定制化和融合化的方向发展。

上海知名的嵌入式公司

大型嵌入式公司
上海柏楚电子科技股份有限公司：规模在500-999人，成立于18年前，致力于让智慧工厂走进万千企业。
上海华虹宏力半导体制造有限公司：规模在1000-4999人，成立于12年前，专注于8英寸特色工艺平台的研发和拓展。
中型嵌入式公司
上海南芯半导体科技股份有限公司：规模在500-999人，成立于10年前，致力于为业内提供高性能、高品质与高经济效益的IC解决方案 .
上海强霖电子科技有限公司：成立于2014年，注册资本500万人民币，主要经营范围包括嵌入式产品软硬件系统集成的研发等 .
微相科技（上海）有限公司：专注于嵌入式软硬件系统的开发与方案提供，产品以FPGA，ARM处理器为核心的模块产品和系统级板卡 .
上海致邻网络科技有限公司：专注于物联网+的硬件和软件成套解决方案定制开发，拥有强大的研发团队和管理能力 .
小型嵌入式公司
上海同星智能科技有限公司：规模少于50人，成立于7年前，是汽车电子及智能家居产品研发生产商 .
上海丰蕾信息科技有限公司：规模在50-99人，成立于9年前，专注于高安全嵌入式与工业软硬件系统 .
上海蓝载信息科技有限公司：规模少于50人，成立于6年前，主要涉及区块链、物联网、嵌入式、软件、芯片设计等领域 .

上海的国企嵌入式公司

大型国企
上海华虹宏力半导体制造有限公司：专注于8英寸特色工艺平台的研发和拓展，是设计企业可信赖的芯片制造伙伴。
上海华力集成电路制造有限公司：集成电路芯片制造企业。
中型国企
上海贝尔股份有限公司：作为中国通信设备行业的领军企业之一，其产品涵盖通信网络的各个领域，包括嵌入式系统在内的多种通信设备。
上海电气集团股份有限公司：作为中国装备制造业的领军企业，其产品广泛应用于电力、能源、交通、环保等领域，其中许多设备都涉及到嵌入式技术。

2025年上海嵌入式相关的招聘

嵌入式工程师
移动电源嵌入式工程师：上海国轩新能源有限公司，15-30k·14薪，要求5-10年经验，本科以上学历。
嵌入式工程师：上海超群检测科技股份有限公司，25-30k·14薪，要求5-10年经验，本科以上学历。
嵌入式硬件工程师：开能集团，14-25k·13薪，要求5-10年经验，本科以上学历。
嵌入式软件工程师
嵌入式软件工程师：上海韬涵医疗科技有限公司，11-16k，要求5年以上经验，本科以上学历。
嵌入式软件工程师（下位机）：益佳达医疗科技(上海)有限公司，13-18k·14薪，要求2年以上经验，本科以上学历。
MCU底层嵌入式软件工程师：龙旗，25-35k，要求3-5年经验，本科以上学历。
高级嵌入式工程师
高级嵌入式工程师（性能优化）：国内某知名互联网公司，65-95k·18薪，要求5-10年经验，本科以上学历。
高级嵌入式工程师（低功耗）：国内某知名互联网公司，65-95k·18薪，要求5-10年经验，本科以上学历。
Linux嵌入式软件高级工程师：某苏州大型新能源公司，30-50k·15薪，要求5-10年经验，本科以上学历。
嵌入式硬件工程师
嵌入式硬件工程师：上海联泰科技股份有限公司，20-30k·13薪，要求3-5年经验，本科以上学历。
嵌入式硬件工程师：益佳达医疗科技(上海)有限公司，15-25k·14薪，要求3-5年经验，本科以上学历。
嵌入式硬件工程师：上海皮赛电子有限公司，10-20k，要求1-3年经验，大专以上学历。
嵌入式测试工程师
嵌入式测试工程师：上海优咔网络科技有限公司，15-20k，要求5-10年经验，大专以上学历。
嵌入式系统开发工程师
嵌入式系统开发工程师：中航民机机载系统工程中心有限公司，30-50k，要求5-10年经验，硕士以上学历。
嵌入式系统开发（C语言、Linux）：新超硕科技(北京)有限公司，15-20k，要求3年以上经验，本科以上学历。
这些职位涵盖了嵌入式工程师、嵌入式软件工程师、高级嵌入式工程师、嵌入式硬件工程师、嵌入式测试工程师和嵌入式系统开发工程师等多个方向，薪资待遇和工作经验要求也有所不同，你可以根据自己的情况选择合适的职位进行申请。

嵌入式相关职位需要的技能

嵌入式工程师
编程语言：熟练掌握C/C++语言，能够编写高质量的嵌入式代码。
硬件知识：熟悉常用的嵌入式硬件平台和外设，如MCU、DSP、FPGA等，以及各种传感器、通信接口（如UART、SPI、I2C、CAN等）。
操作系统：了解嵌入式操作系统的基本原理和使用，如FreeRTOS、Linux等，能够进行任务调度、中断处理等操作。
调试技能：具备良好的调试能力，能够使用调试工具（如逻辑分析仪、示波器、调试器等）定位和解决硬件和软件问题。
版本控制：熟悉版本控制系统（如Git、SVN等），能够进行代码版本管理和团队协作开发。
文档编写：能够编写清晰的技术文档，包括设计文档、测试报告等。
嵌入式软件工程师
编程语言：精通C/C++语言，熟悉汇编语言，能够编写高效的嵌入式软件代码。
操作系统：熟练掌握嵌入式操作系统的使用和开发，如Linux、Android等，能够进行系统移植、驱动开发、应用开发等。
软件架构：了解嵌入式软件的架构设计，能够进行模块划分、接口设计等，确保软件的可扩展性和可维护性。
通信协议：熟悉常用的通信协议，如TCP/IP、HTTP、MQTT等，能够实现嵌入式设备的网络通信功能。
数据库：了解嵌入式数据库的基本原理和使用，如SQLite等，能够进行数据存储和管理。
性能优化：具备一定的性能优化能力，能够对软件进行性能分析和优化，提高系统的响应速度和稳定性。
高级嵌入式工程师
系统架构：具备嵌入式系统的架构设计能力，能够根据需求设计合理的系统架构，包括硬件选型、软件架构等。
复杂问题解决：能够解决嵌入式系统中的复杂问题，如性能瓶颈、资源限制、实时性要求等。
新技术研究：关注嵌入式领域的最新技术和趋势，如物联网、人工智能、边缘计算等，能够将新技术应用到项目中。
团队领导：具备一定的团队领导和项目管理能力，能够带领团队完成复杂的嵌入式项目开发。
跨领域知识：具备一定的跨领域知识，如通信、网络、人工智能等，能够与其他领域的工程师进行有效沟通和协作。
嵌入式硬件工程师
电路设计：熟练掌握模拟电路和数字电路的设计，能够使用EDA软件（如Altium Designer、Cadence等）进行原理图和PCB设计。
硬件调试：具备良好的硬件调试能力，能够使用各种调试工具（如示波器、万用表、频谱分析仪等）对硬件电路进行调试和测试。
元器件选型：熟悉各种电子元器件的性能和选型方法，能够根据需求选择合适的元器件。
电磁兼容：了解电磁兼容的基本原理和设计方法，能够进行EMC设计和测试，确保硬件的电磁兼容性。
电源设计：熟悉电源设计的基本原理和方法，能够设计稳定的电源电路，满足嵌入式设备的电源需求。
热设计：了解热设计的基本原理和方法，能够进行散热设计，确保硬件的温度控制在合理范围内。
嵌入式测试工程师
测试方法：熟悉嵌入式系统的测试方法，包括单元测试、集成测试、系统测试、性能测试等。
测试工具：熟练使用各种嵌入式测试工具，如自动化测试框架、模拟器、调试器等。
测试用例设计：能够根据需求设计合理的测试用例，覆盖各种测试场景和边界条件。
缺陷管理：熟悉缺陷管理流程，能够使用缺陷管理工具（如JIRA、Bugzilla等）记录和跟踪缺陷。
测试报告编写：能够编写清晰的测试报告，总结测试结果和发现的问题。
持续集成：了解持续集成的基本原理和工具，能够将测试融入到持续集成流程中，提高测试效率和质量。
嵌入式系统开发工程师
系统集成：具备嵌入式系统的集成能力，能够将硬件、软件、外设等进行集成，确保系统的正常运行。
系统优化：能够对嵌入式系统进行优化，包括性能优化、功耗优化、成本优化等，提高系统的竞争力。
跨平台开发：熟悉多种嵌入式平台的开发，能够进行跨平台的嵌入式系统开发。
项目管理：具备一定的项目管理能力，能够制定项目计划、分配资源、跟踪进度等，确保项目的按时完成。
创新思维：具备创新思维，能够提出新的解决方案和优化方法，推动嵌入式系统的发展。
这些技能是嵌入式相关职位的基础要求，不同公司和项目可能会有更具体和详细的要求，建议在申请职位时仔细阅读职位描述，了解具体的技能要求和优先条件。

嵌入式开发人员的建议

首先，基础知识很重要。嵌入式开发需要扎实的C语言能力，还有计算机组成、操作系统这些课程。我应该强调基础的重要性，比如数据结构、算法，以及理解硬件的工作原理，比如寄存器、中断这些概念。不过，可能用户已经知道这些，所以是否需要详细展开呢？可能应该点到为止，但提醒他们巩固基础。
接下来，硬件相关的技能。比如阅读原理图、使用示波器、逻辑分析仪，这些是嵌入式工程师的日常工具。还有熟悉常见的通信协议，如UART、SPI、I2C，以及更复杂的CAN、USB、以太网。这部分可能需要具体一点，因为协议知识对调试问题很重要。
然后是RTOS，实时操作系统在嵌入式系统中很常用，比如FreeRTOS、Zephyr。掌握任务调度、同步机制、内存管理这些概念是必须的。可能还需要提到实践，比如在项目中使用RTOS，或者参与开源项目。
调试和优化技巧也是关键。嵌入式系统资源有限，代码效率和内存使用需要优化。比如使用静态分析工具，性能剖析工具，以及掌握调试工具如JTAG、SWD。这部分可以建议一些工具和方法，比如GDB、Valgrind，不过Valgrind可能不太常用在嵌入式，可能需要调整。
版本控制和协作工具，比如Git，是必备的技能。还有文档编写能力，因为嵌入式项目通常需要详细的文档。这部分可能用户已经了解，但强调其重要性还是有必要的。
跨领域知识，比如基本的电路设计和PCB布局，虽然不需要成为专家，但了解有助于与硬件工程师合作。还有FPGA和CPLD的基础知识，可能对某些岗位有帮助。此外，物联网和安全方面的知识也越来越重要，特别是随着设备联网的普及。
持续学习方面，关注行业动态，参加社区，阅读技术文档和书籍。比如推荐一些经典书籍，或者在线资源。同时，参与开源项目或自己做一些小项目，实践很重要。
软技能方面，问题解决能力是关键，嵌入式开发中会遇到各种奇怪的问题，需要耐心和系统性排查。沟通能力也很重要，因为需要和不同团队合作。另外，注重代码质量，尽管资源有限，但可维护性不能忽视。
职业发展方面，选择细分领域深入，比如汽车电子、物联网、工业控制。建立个人品牌，写博客或者参与开源，积累作品集。保持热情，因为嵌入式开发挑战多，但成就感也大。
可能需要考虑用户的实际需求，比如他们是否在寻找职业方向，或者具体技术建议。比如，是否要提到特定的开发板或认证？可能不需要，但可以建议实践项目，比如用树莓派或STM32做项目。
还要注意不要遗漏现代趋势，比如AI在边缘计算的应用，嵌入式系统中的机器学习，或者Rust语言在嵌入式中的兴起。这些可以作为持续学习的一部分提到。
总结一下，我需要将建议分成几个大类，每个类别列出关键点，确保覆盖技术、工具、软技能和职业发展。同时，语言要简洁，条理清晰，便于阅读。可能需要检查是否有重复或遗漏的部分，比如测试和验证也是一个重要方面，是否应该单独列出来？或者包含在调试和优化里？
另外，要考虑到不同阶段的开发者，所以建议既有基础又有进阶内容。比如，对新人来说，基础知识和工具使用更重要，而对有经验的人，可能更关注架构设计或跨领域知识。
最后，确保建议实用，可以举例说明，比如推荐具体的开发板或工具，但可能不需要太具体，保持一般性建议即可。同时，避免使用过于专业的术语，或者适当解释，让不同层次的读者都能理解。
为嵌入式开发人员提供以下系统化建议，涵盖技术提升、职业发展及行业趋势，帮助从业者在快速发展的领域中保持竞争力：
一、核心能力深化
1 . 底层编程专家
掌握C语言内存管理、指针操作及编译器优化技巧
熟练使用内联汇编实现关键代码优化
深入理解ABI规范与调用约定
开发符合MISRA C等安全标准的代码
2 . 硬件交互大师
精通示波器高级触发功能与混合信号分析
掌握协议分析仪复杂触发条件配置
熟练使用JTAG调试多核异构系统
开发定制化硬件诊断工具
二、现代开发体系构建
1 . 持续集成流水线
搭建自动化硬件在环测试平台
实现固件OTA持续交付系统
构建多架构交叉编译工具链
集成静态分析工具（Coverity, Klocwork）
2 . 现代开发实践
采用模块化架构设计（如Hexagonal Architecture）
实施单元测试框架（CppUTest, Unity）
使用硬件抽象层（HAL）实现跨平台兼容
应用Model-Based Design（Matlab/Simulink）
三、前沿技术融合
1 . 智能边缘计算
部署TinyML框架（TensorFlow Lite Micro）
优化神经网络在MCU上的推理效率
开发低功耗AI推理管道
掌握边缘设备联邦学习
2 . 新型安全范式
实现Secure Boot链式验证
开发基于TEE的可信执行环境
应用后量子加密算法
构建设备身份认证体系
3 . 异构计算架构
优化CPU+FPGA混合任务分配
开发RISC-V定制指令扩展
管理多核间通信与同步
实现硬件加速器驱动
四、系统工程能力
1 . 全生命周期管理
设计可现场升级的固件架构
实现设备健康监控系统
开发远程诊断与预测维护
构建版本追溯与回滚机制
2 . 领域特定优化
汽车电子：符合AUTOSAR标准开发
工业控制：实现IEC 61131-3实时系统
物联网：优化LPWAN通信协议栈
消费电子：开发超低功耗模式
五、职业发展策略
1 . 技术领导力培养
主导技术路线图制定
建立嵌入式开发规范体系
培养硬件/软件协同设计能力
管理供应链技术风险
2 . 创新生态建设
参与RISC-V等开源硬件社区
贡献RTOS内核优化补丁
开发硬件开发板教育套件
撰写技术专利与白皮书
3 . 跨界知识整合
学习控制系统理论（PID优化）
掌握数字信号处理实现
理解机电一体化设计
研究人机交互前沿技术
六、工具链升级
1 . 现代开发环境
配置CLion+OpenOCD开发环境
使用VS Code+PlatformIO生态
搭建QEMU虚拟化调试平台
实现三维可视化调试（RTOS aware调试）
2 . 先进验证手段
实施形式化验证（TLA+）
开发故障注入测试系统
构建功耗剖面分析工具
使用虚拟样机技术
行业趋势关注：

1. RISC-V生态爆发式增长
2. 存算一体架构演进
3. 确定性网络TSN技术
4. 功能安全与信息安全融合
5. 可持续嵌入式设计（绿色计算）
   建议开发者建立"T型"能力结构：在某个垂直领域（如汽车电子）深度扎根，同时保持对新兴技术的广泛触角。定期参与Embedded World等行业峰会，关注ISO 26262、IEC 61508等标准演进，通过构建个人技术雷达图持续追踪能力发展。
