1、AVB概要

AVB2.0被用于启动引导，此用法添加一个“vbmeta.img”镜像。

public key被编译到bootloader中用于校验vbmeta数据，vbmeta.img包含应由此public key验证的签名。

vbmeta.img包含用于验证的public key，但只有bootloader验证过vbmeta.img才会可信，就好比认证一样，包含可信public key和签名。

因此，我们在AVB中有两个重要key，一个验证vbmeta.img的OEM key，一个验证其他分区(boot/system/vendor)的verity key。当然可以使用OEM key作为verity key。

我们知道OEM key用于在bootloader阶段验证vbmeta.img。这还不够，我们必须验证其他分区，vbmeta.img包含的public key用于此目的。就像avb1.0中verity key一样，此public key用于验证system、vendor分区和boot分区。

这里有些不同之处，avb1.0使用OEM key验证boot分区，使用verity key验证system/vendor分区，但avb2.0使用OEM key验证vbmeta.img，并使用其中包含的public key验证其他分区(system/vendor/boot等)。

2、AVB流程图

非A/B系统

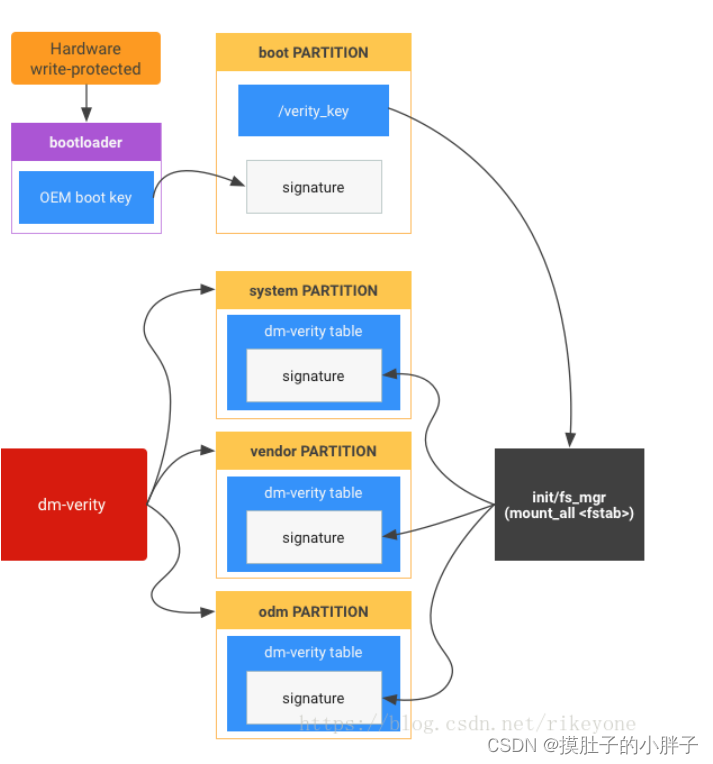

AVB1.0

在这里插入图片描述

A/B系统

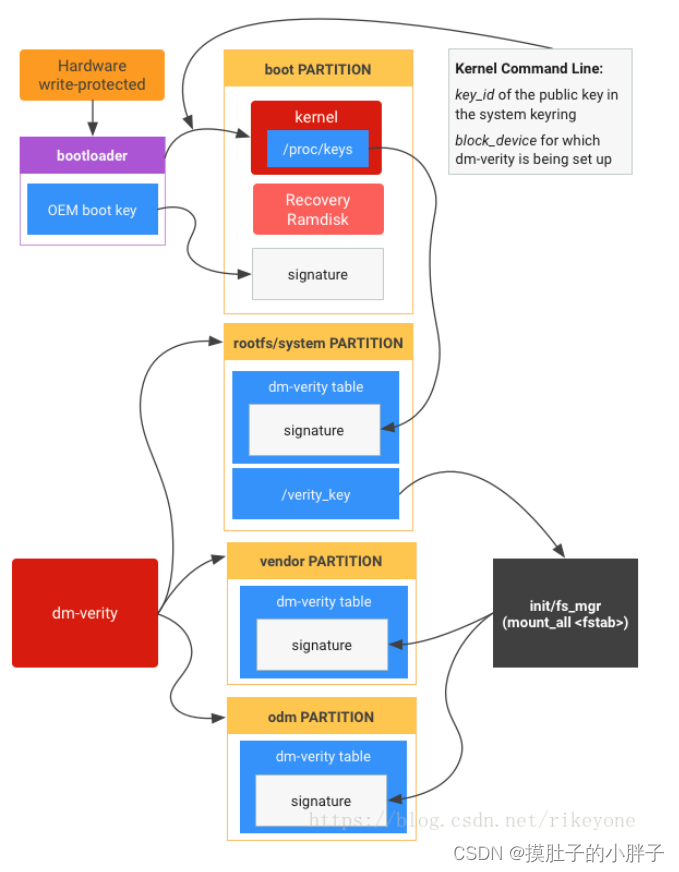

AVB1.0

在这里插入图片描述
boot.img=kernel + ramdisk + signature，使用OEM key验证boot.img的signature合法性。

AVB2.0

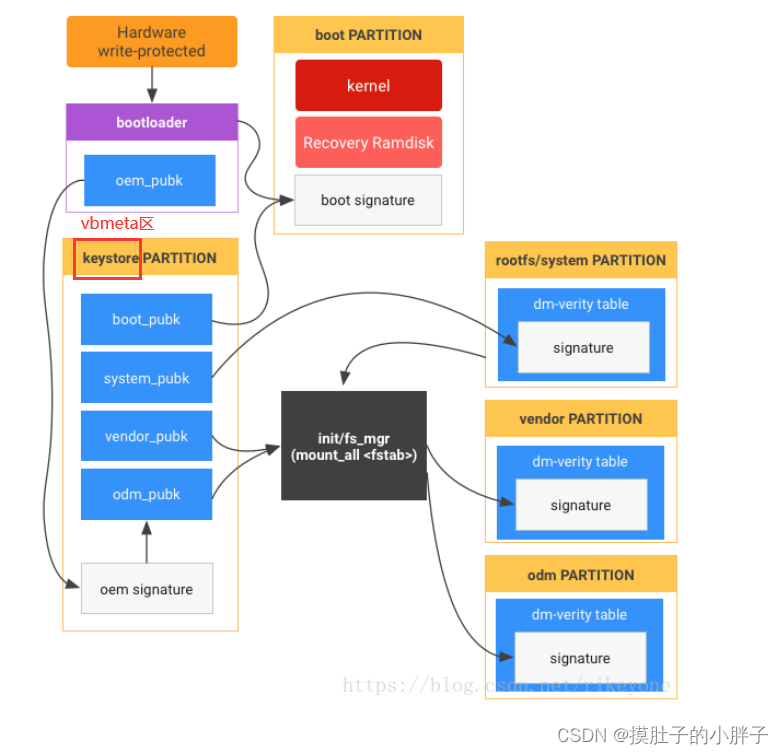

正如我们上面所说，avb2.0使用OEM key来验证vbmeta.img，并使用其中所包含的public key验证其他分区。

启动时bootloader将验证两个分区，一个是使用OEM key验证vbmeta.img，一个是使用vbmeta.img所包含的public key验证boot分区，而system/vendor分区由init/fs_mgr来验证(使用vbmeta.img所包含的public key)。(注意从1.0到2.0的顺序变化)

在这里插入图片描述

3、VBMeta结构

AVB2.0增加了一个vbmeta分区，对应的vbmeta.img由make_vbmeta_image工具编译生成的，其主要包含如下三大部分：

vbmeta image header(256 Bytes)
authentication data
	hash
	signature
auxiliary data
	public key
	public key metadata
	descriptors
		hash descriptors
		hashtree descriptors
		chain partition descriptors

vbmeta分区保存了受保护分区的所有信息，每个被avb2.0保护的分区后面都有一个vbmeta结构。vbmeta结构中包含多个描述符(和其他元数据)，并且所有这些数据都被加密签名。受保护的分区可以配置为hash分区或者chain(链式)分区：

hash分区：hash校验，用hash描述符中hash(保存在vbmeta分区的vbmeta结构里)验证目标分区（看目标生成的保存我这里的一样不）
chain分区：key校验，用chain分区描述符中的public key(保存在vbmeta分区的vbmeta结构里)验证目标分区vbmeta结构的完整性(vbmeta被private key签名)

chain分区：key校验

AVB中使用的中心数据结构是VBMeta结构，此数据结构包含多个描述符(和其他元数据)，并且所有这些数据都被加密签名。描述符用于image哈希、image哈希表元数据和所谓的链式分区。
在这里插入图片描述

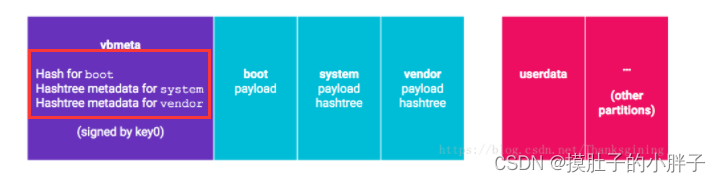

key0来自bootloader的oem_pubk。

其中主vbmeta分区在哈希描述符中保存boot分区的哈希，对于system和vendor分区，哈希表在文件系统之后，主vbmeta分区在哈希表描述符中保存哈希表的root hash、salt和offset。（这里想起前面的哈希树没–roothash）

因为vbmeta分区中的vbmeta结构是以密码方式签名的，所以bootloader可以检测签名，并验证它是有key0的所有者(例如，通过嵌入key0的公共部分)创建的，从而信任于boot、system和vendor。

链式分区描述符用于委托权限——它包含委托权限的分区名称以及该特定分区上的签名所信任的public key。

hash分区：hash校验

在这里插入图片描述

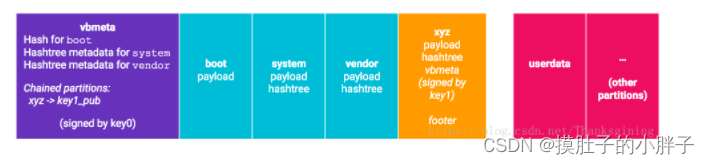

在这个设置中，xyz分区有一个完整性检查的哈希表，在哈希表后面是一个vbmeta结构，它包含带有哈希表元数据(root has、salt和offset等)，这个结构用key1签名的。最后，在此分区的末尾是一个页脚，它具有vbmeta结构的offset。

此设置允许bootloader使用链分区描述符来查找分区末尾的页脚(使用链分区描述符中的名称)，有助于帮助找到xyz分区的vbmeta结构并验证是否由key1签名的(保存在链式分区描述符中的key1 public key)。至关重要的是，因为有一个带offset的页脚，所以可以更新zyz分区，而不需要vbmeta分区进行任何更改。

白话一刻：这里的就是在vbmeta结构中，针对不同的镜像有不同的校验方式。

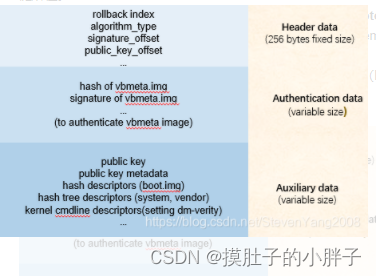

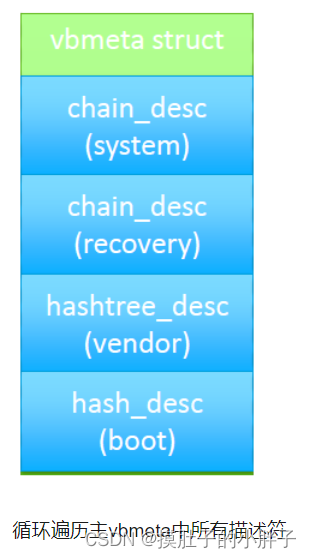

4、vbmeta.img中vbmeta结构

在这里插入图片描述

chain分区描述符
- 保存了用于验证目标分区vbmeta结构的public key
- 如果目标分区vbmeta结构验证失败，将无法启动
hash表描述符
- 目标分区vbmeta结构没有被使用，忽略
hash描述符
- 除非它在“requested_partitions”中，被输入到avb2.0的入口函数：avb_slot_verify()，否则忽略目标分支vbmeta结构

vbmeta与boot/recovery/system/vendor绑定

配置为hash分区：必须与主vbmeta一起更新
配置为chain分区：假如目标分区vbmeta结构发生异常，就算此分区在当前启动模式不被使用，设备也将无法启动。

比如，假如recovery分区配置为chain分区，一旦recovery发生异常，normal boot也将无法启动
一旦recovery分区配置为hash分区，不能通过OTA改为chain分区配置

5、打开使用AVB功能

使能AVB2.0功能

android的kernel版本大于4.9，avb2.0是必须打开的。

lk：vendor/mediatek/proprietary/bootable/bootloader/lk/project/<project.mk>

MTK_AVB20_SUPPORT = yes

kernel：_debug_defconfig & _defconfig


1
CONFIG_MTK_AVB20_SUPPORT = y

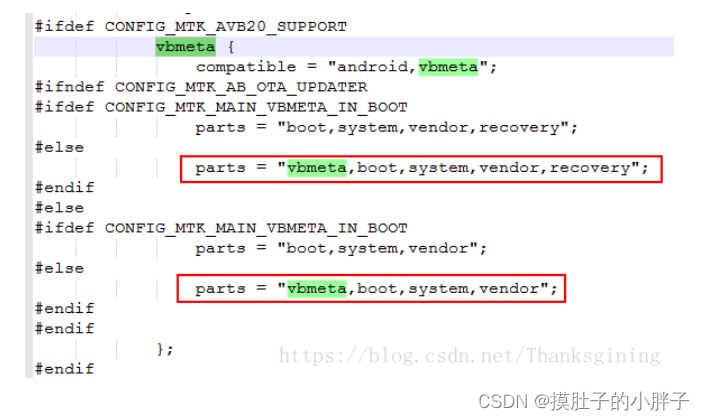

配置avb分区

kernel-4.9\arch\arm64\boot\dts\mediatek\xxxx.dts

在这里插入图片描述

配置vbmeta.img的公钥与私钥

vbmeta.img被oem_prvk.pem进行私钥签名，在启动阶段lk使用avbkey.h中的公钥对vbmeta.img进行验证，所以avbkey.h配置的公钥与oem_prvk.pem的私钥必须是一对，且此key与secure boot校验其他分区的key不是同一个，配置文件也不是同一个，但是可以配置成同一组key。

配置受保护分区

默认不配置情况下，受保护分区采用hash分区方式，如需配置成chain分区方式，采用如下方式：

#settings for main vbmeta

BOARD_AVB_ALGORITHM := SHA256_RSA2048

BOARD_AVB_KEY_PATH := device/mediatek/common/oem_prvk.pem



ifeq ($(strip $(MAIN_VBMETA_IN_BOOT)),no)

#settings for recovery, which is configured as chain partition

BOARD_AVB_RECOVERY_KEY_PATH := device/mediatek/common/recovery_prvk.pem

BOARD_AVB_RECOVERY_ALGORITHM := SHA256_RSA2048

BOARD_AVB_RECOVERY_ROLLBACK_INDEX := 0

# Always assign "1" to BOARD_AVB_RECOVERY_ROLLBACK_INDEX_LOCATION

# if MTK_OTP_FRAMEWORK_V2 is turned on in LK. In other words,

# rollback_index_location "1" can only be assigned to

# recovery partition.

BOARD_AVB_RECOVERY_ROLLBACK_INDEX_LOCATION := 1

endif



#settings for system, which is configured as chain partition

BOARD_AVB_SYSTEM_KEY_PATH := device/mediatek/common/system_prvk.pem

BOARD_AVB_SYSTEM_ALGORITHM := SHA256_RSA2048

BOARD_AVB_SYSTEM_ROLLBACK_INDEX := 0

BOARD_AVB_SYSTEM_ROLLBACK_INDEX_LOCATION := 2

配置了system分区为chain分区方式
算法为SHA256_RSA2048
private key为device/mediatek/common/system_prvk.pem
当MAIN_VBMETA_IN_BOOT宏为no时，配置recovery分区为chain分区方式

6、小结

在vbmeta 中包含了数个descriptor ,每个descriptor 描述关于镜像文件的信息。例如 boot 镜像的hash值，dtbo 镜像的hash值。system和vendor分区比较大，因此在这里存放了这两个分区的Hashtree的数据。在vbmeta的镜像文件中除了存放vbmeta struct,还有AVB 私钥（key0）对vbmeta image的签名数据，以及AVB 公钥的数据。

在这里插入图片描述

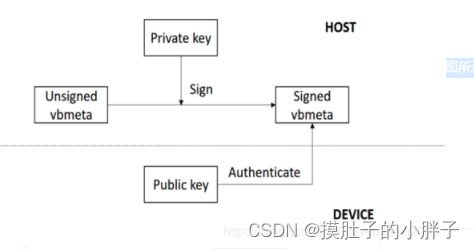

AVB key 是一对非对称密钥。私钥用来签名，公钥用来验证。如关系如图所示：

在这里插入图片描述
其中key在源代码中存放的位置如下：
私钥

${MY_ANDROID}/device/fsl/common/security/xxxx_private.pem

公钥

${MY_ANDROID}/device/fsl/common/security/xxxx_public.bin.

为了更直观地了解vbmeta struct deneirong,我们可以根据Android 提供的工具，分析下vbmeta文件镜像的内容。命令下下：

Vbmeta image can be parsed using avbtool in Android.
$ cd ${MY_ANDROID}/out/target/product/xxxx
$ ../../../../external/avb/avbtool info_image --image vbmeta.img > vbmeta.img.info
$ cat vbmeta.img.info

还得为 dm-verity 表签名，为 dm-verity 表签名以生成表签名。在验证分区时，会首先验证表签名。该验证是对照位于启动映像上某个固定位置的密钥来完成的。密钥通常包含在制造商的构建系统中，以便自动添加到设备上的固定位置。

DM-verity 的私钥在source code的地址：

${MY_ANDROID}/build/target/product/security/verity_private_dev_key.

公钥所在地址：

${MY_ANDROID}/build/target/product/security/verity_key.

对dm-verity table 签名之后，公钥放在boot镜像文件所在的分区中。

签名得对vbmeta签名，还得对dm-verity 表签名。为啥还得对表签名？这涉及到对于dm-verity table的理解。和hashtree 相对应的dm-verity table。

前面说过每个block都在hash-tree中记录了对应的hash值，这样就能防止别人篡改block的内容了，但是如果黑客把block改了之后，重新计算hash把hash-tree中对应的hash值也改了呢，这样就能神不知鬼不觉了，所以必须要有一种机制防止hash-tree被篡改，hash-tree是这样一种结构，所有的block对应的hash值放在最底层，也就是第0层，Android中采用的方法是算root-hash的签名，verity-table中保存了root-hash，对verity-table进行签名。

verity-table的校验是在用户空间（/system/core/fs_mgr/ ）中完成的，校验合法之后会将verity-table传给kernel使用。

最后整个安全启动过程：

1.在刚启动的时候芯片rom对bootloader，或者如果使能了TEE OS，还包括对TEE 镜像的验证。
2.bootloader 对boot.img(kernel) 进行验证.
3.kernel启动完成后,对/system /vendor分区进行验证

第二步和第三步就是AVB的过程

这部分的理解还是存在局部的细节问题，等待继续思考学习
