嵌入式开发：安全架构核心组件之SMU

在实际的工程中，大家时常听到Alarm Alarm Alarm，什么看门狗超时触发了Alarm，PLL异常触发了Alarm…为什么需要这些Alarm？这些Alarm由谁管理？Alarm发生了，需要如何处理？带着这些困惑，本文聊聊安全框架的核心组件—SMU（Safety Management Unit）。

提示：本文基于TC375讨论

1、为什么需要Alarm？

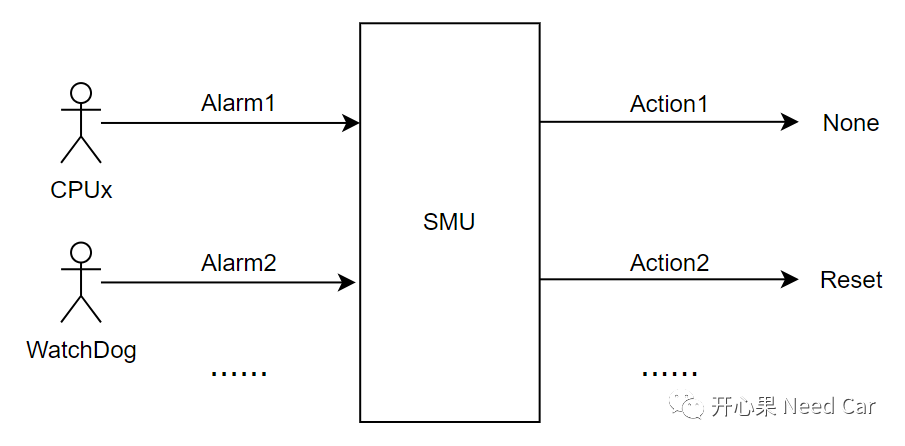

我们知道，对于一款芯片，除了CPU（Central Processing Unit），还有大量的外设模块，他们相互配合，实现预期功能。既然是独立的硬件个体，在某些工况下，就会存在失效的可能性。为了便于管理这些失效场景，需要一个统一的大总管收集这些异常信息，之后，在对这些异常模块进行对应的处理策略。而收集异常信息的大总管就是SMU，上报异常信息的单元通过Alarm将信息通知给SMU，示意如下：

所以，设计Alarm的目的就是为监控芯片运行状态，并对故障状态进行对应的后处理。

2、Alarm由谁管理

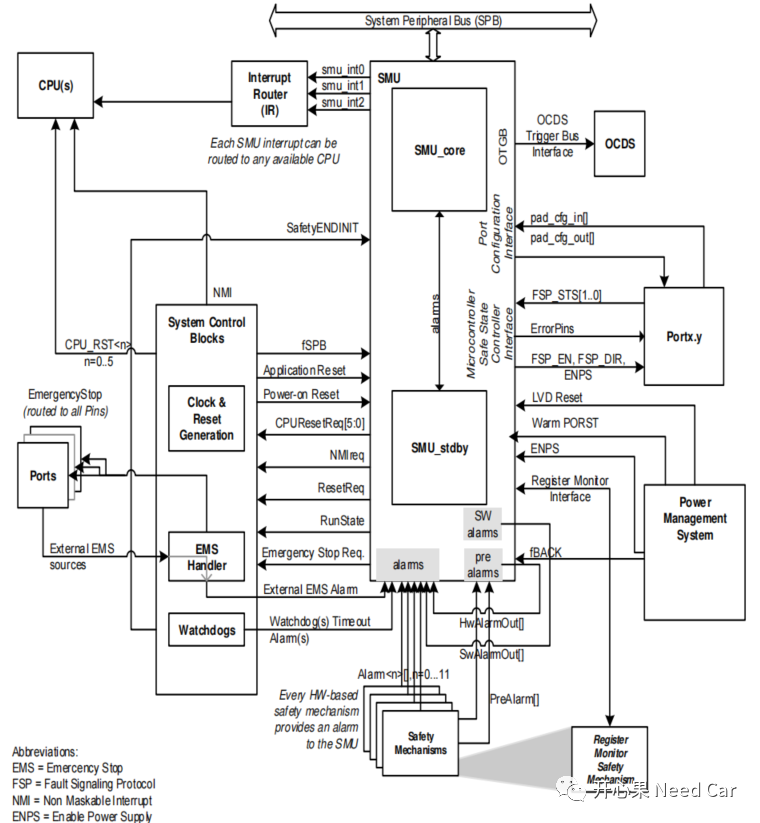

上一小节已经给出答案，Alarm由SMU管理，SMU与其他模块地接口交互，如下所示：

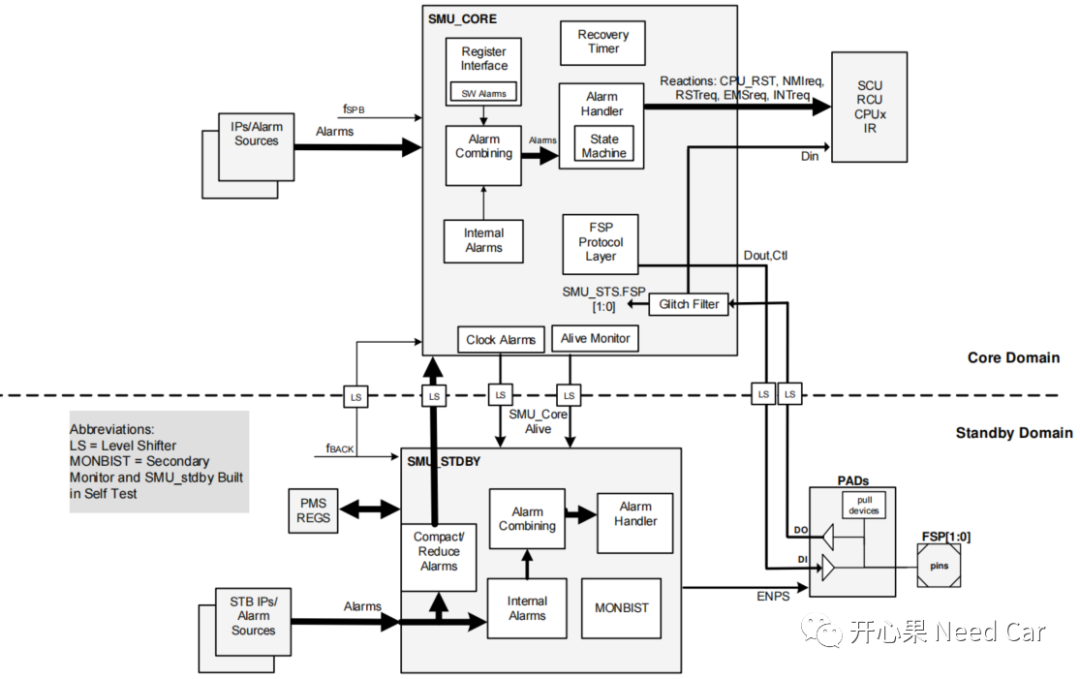

SMU主要包含：SMU_CORE和SMU_STDBY，SMU的架构如下所示：

SMU_CORE侧重处理硬件监控的alarm以及Safety相关的Alarm，SMU_STDBY侧重处理clock alarm、电源alarm，以及温度相关的alarm。

3、Alarm发生时，如何处理？

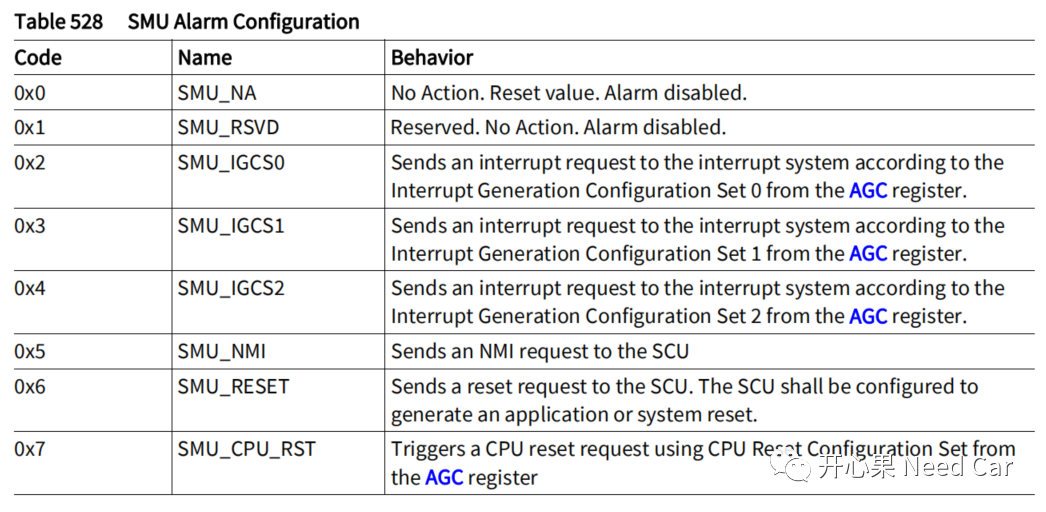

参考手册，检测到Alarm以后，可以触发多种类型动作，具体描述如下：

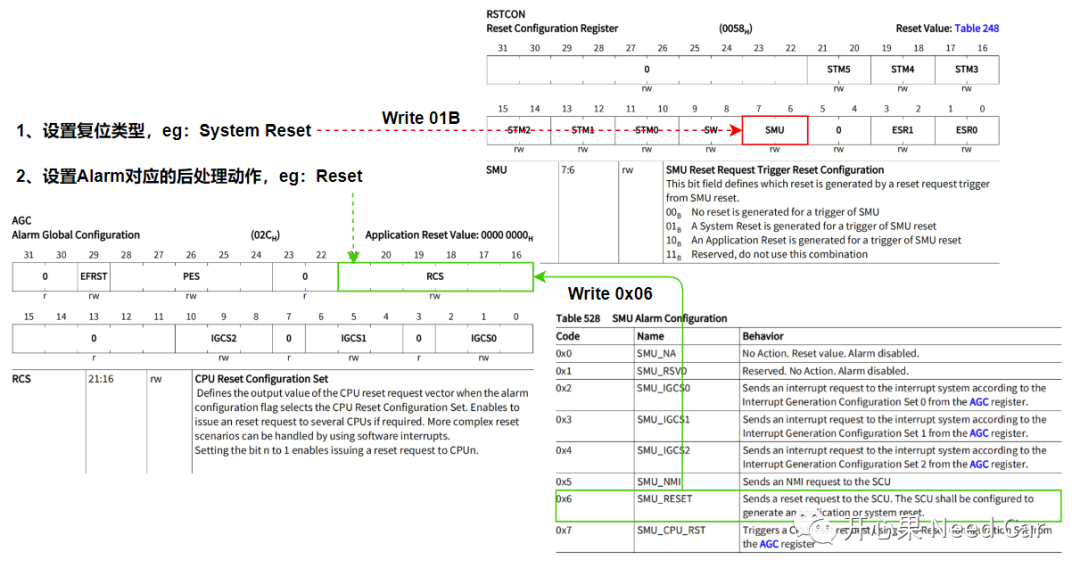

**实际工程中，触发Reset，是最常用的alarm处理行为。**注意，系统的Reset类型有多种，而alarm可以产生的复位类型有Application Reset和System Reset。如果选择SMU_RESET（System Reset），则需要软件提前配置好复位类型，具体软件设置操作如下：

提示：如果选择Reset处理，推荐选择System Reset，相比于Application Reset，System Reset的更彻底，使得程序初始化更鲁棒。
对应软件处理，示意如下：

4、程序源码

参考官方示例，本文源码链接如下：

https://github.com/Kaixinguo2021/Tasking_TC375_SMU_Reset_Alarm.git
