快速参考数据:

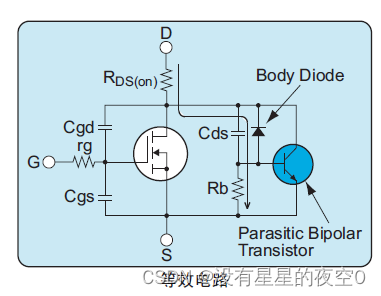

MOS管等效电路:
1、漏源电压Vds与开启状态下的漏源阻抗Rds(on)
Vds是器件在断开状态下漏极和源极所能承受的最大电压
Rds(on)是器件在给定栅源电压以及25℃的结温这两个条件下最大的开启阻抗

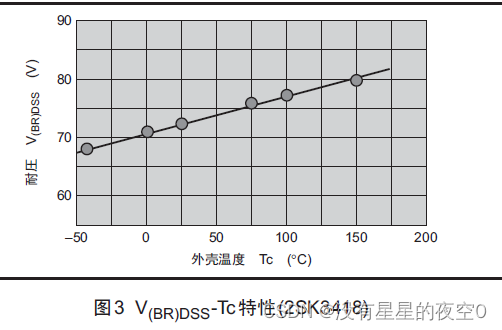

在选定器件的Vds耐压时,需要考虑电路运行条件的电源电压VDD以及开关断开时产生的浪涌电压Vds(peak)。并且,因为Vds对于温度具有正温度特性(见图3),所以必须考虑使用的最低温度环境条件,即考虑使用环境中Vds可能出现的最小值是否符合电路要求。
除此之外,Vds与Rds(on)存在正相关的相互关系(见图2),如果Vds取大于所需的耐压容限,就会导致通态电阻Rds(on)增大,从而正常运行时的损耗也会增大。

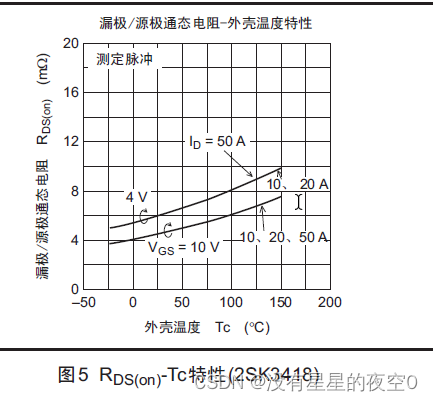

Rds(on)是决定通态损耗最重要的参数。注意:随着温度的上升而上升(见图5)
2、连续漏电流Id
定义为芯片在最大额定结温Tj(max)下,管表面温度在25℃或更高温度下,可允许的最大连续直流电流。
漏电流的理论计算公式:

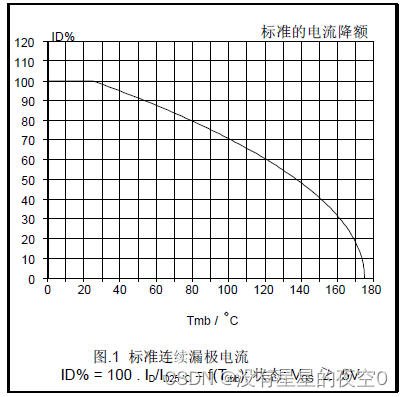

需注意:给出的电流值不代表在运行过程中能够达到。当背板温度在所述值时,这些电流值会使得结温达到最大值。因此,通常将最大电流降额作为温度的函数,如下图
3、最大栅源电压Vgs与栅源截止电压Vgs(th)
VGS额定电压是栅源两极间可以施加的最大电压。一旦超过这个电压值,即使在短时间内也会对栅极氧化层产生永久性损害。
Vgs(th)是指加的栅源电压能使漏极开始有电流,或关断MOS时电流消失时的电压。VGS(th)是负温度系数,当温度上升时,MOSFET将会在比较低的棚源电压下开启。在设计上,该值会影响开关运行时的噪声和开关时间tr、tf。

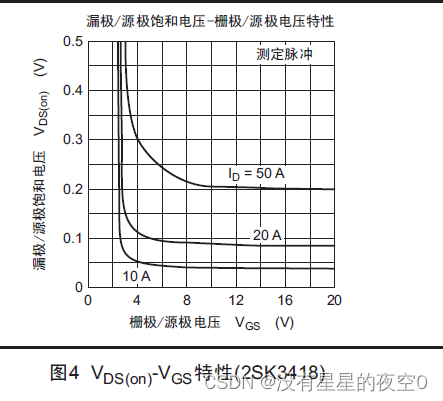

在选型确定Vgs驱动时,需要考虑饱和电压VGS(on)(=Id*Rds(on))的栅极驱动电压依存性(见图4)。该特性是为了设计在规定的工作电流Id下,外加多少V的栅极驱动电压可以达到饱和电压Vds(on)区(通态电阻区)的特性曲线。在选定多少V的驱动器件时,必须要考虑到应用(例如,为了对应开关电源和马达驱动等噪声,选定Vgs(th)较高的10V驱动器件)和所使用的栅极驱动IC、LSI规格(保持断开MOSFET时的低电平电压等)
其他数据:
1、寄生电容
Ciss:输入电容。Ciss是由栅漏电容Cgd和栅源电容Cgs并联而成,或Ciss = Cgs + Cgd,当输入电容充电至阈值电压时器件才能开启,放电致一定值时器件才可以关断。因此,驱动电路和Ciss对器件的开启和关断延时有直接影响。
Coss:输出电容。具有Vds依存性;影响负载轻时的下降时间tf。
Crss:反向传输电容(米勒电容)。具有Vds依存性;影响开关时间tr、tf。

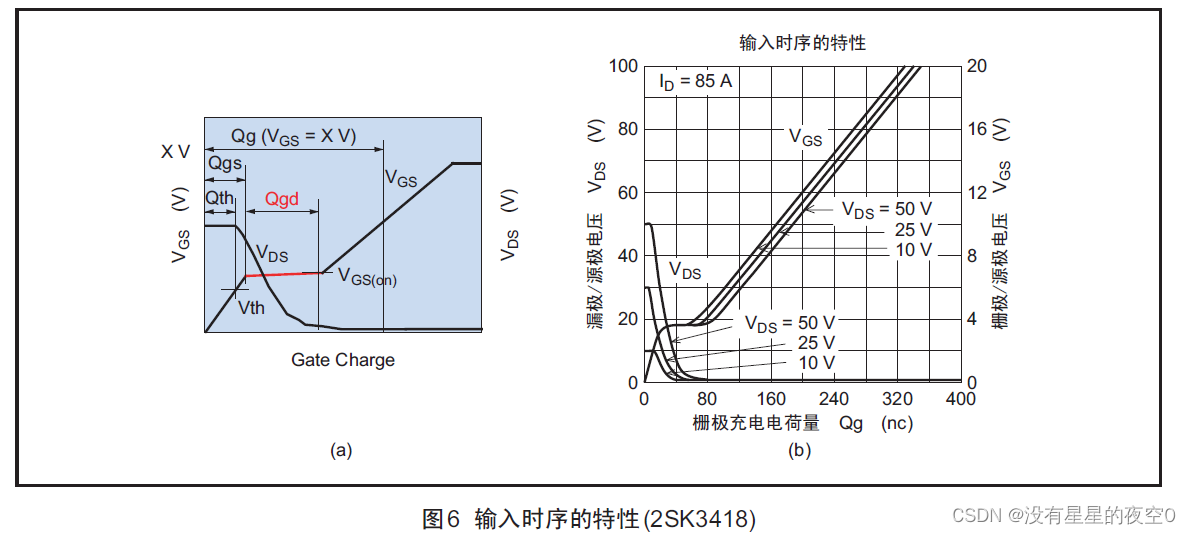

2、各栅极充电电荷量
Qg:总栅极充电电荷量。是决定驱动损耗的特性;对栅极驱动电压有很强的依存性。
Qgs:栅源极充电电荷量
Qgd:栅漏极(米勒电容)充电电荷量。是决定开关时间tr、tf的特性;依存电源电压(随VDD的上升而增加)
Qg、Qgd是在设计高频工作损耗时的重要项目;在高速运行(f≥100kHz)的应用中,如果Ron*Qg和Ron*Qgd的积越小,器件性能越高。
3、热阻
θch-c:表明当耗散一个给定功率时,结温将会比背板温度高出多少。该参数主要取决于封装和芯片的尺寸
4、损耗因素
容许沟道损耗:Pch 实际使用时需考虑温度进行降额
其他相关知识:
影响开关电源效率的两个损耗因素是:导通损耗和开关损耗。
导通损耗具体来讲是由MOS管的导通阻抗Rds产生的,Rds与栅极驱动电压Vgs和流经MOS管的电流有关。如果想要设计出效率更高、体积更小的电源,必须充分降低导通阻抗。
开关损耗,栅极电荷Qg是产生开关损耗的主要原因。栅极电荷是MOS管门极充放电所需的能量,相同电流、电压规格的MOSFET,具有比较大的栅极电荷意味着在MOS开关过程中会损耗更多的能量。所以,为了尽可能降低MOS管的开关损耗,工程师在电源设计过程中需要选择同等规格下Qg更低的MOS管作为主功率开关管。

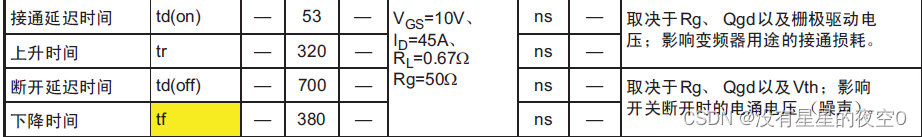

5、时间特性
6、反向二极管极限值及特性
二极管正向电压:Vdf
二极管反向恢复时间:trr

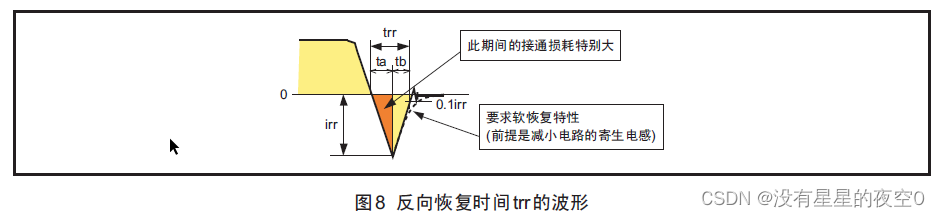

在积极使用功率MOS内置二极管的马达驱动(电装产品中的动力转向器、起动发电机等)或开关电源的同步整流用途时,要求此反向恢复时间trr为高速。这些用途中,由于在运行时的此trr期间上桥臂/下桥臂短路,导致产生过大的接通损耗。因此,通常的控制电路系统中,设计有在切换上/下器件开关的同时使栅极信号断开的Dead Time(比trr长的期间)。
反向恢复时间trr有着随温度上升而增大的倾向。另外,恢复时(上图tb部分)的di/dt曲线越陡峭,就越容易产生噪声,因此要求软恢复特性。
根据器件的耐压,trr会有很大的不同。小于60V的低耐压时,trr的值为40~60ns,速度较高;在耐压为100V级别时,trr的值为100ns左右;在250~500V的高耐压级别时,trr的值为300~600ns。
7、雪崩极限值
雪崩电流:Iap
这个参数是产品处理瞬时过压能力的指示。如果电压超过漏源极限电压将导致器件处在雪崩状态。(这个强度根据背板温度为25℃时,漏极不接钳位电感,器件非重复关断所能承受的能量来定义)。这个能量水平在背板温度越高时越小。
参考
1、MOSFET 应用说明(茂钿)
2、如何彻底读懂并理解MOSFET的Datasheet
3、【电路补习笔记】6、MOS管的参数与选型_mos管的栅极电荷_乙酸氧铍的博客-CSDN博客
参考文献的PDF文件后续会上传
上传的文章为工作学习过程中的个人资料总结,欢迎各位同行交流指正
//因为是以前总结的,有很多前期参考的文章(文献)已无记录,如有冒犯请联系//
