自举电路介绍--IR2101

下面是datasheet上的内部框图及应用
在这里插入图片描述

在这里插入图片描述在这里插入图片描述
在这里插入图片描述

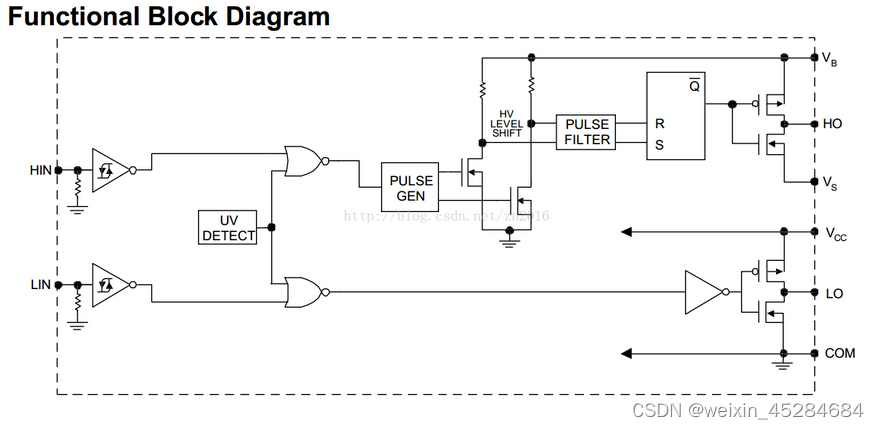

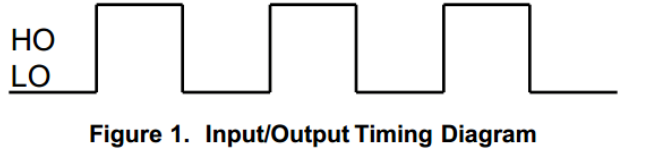

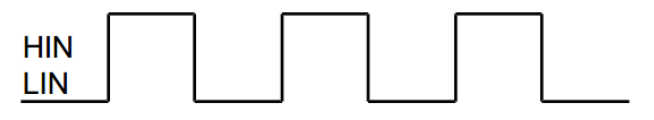

由内部框图及输入输出时序图可知:HIN输入高则HO输出高,输入低则输出低。低端也一样。

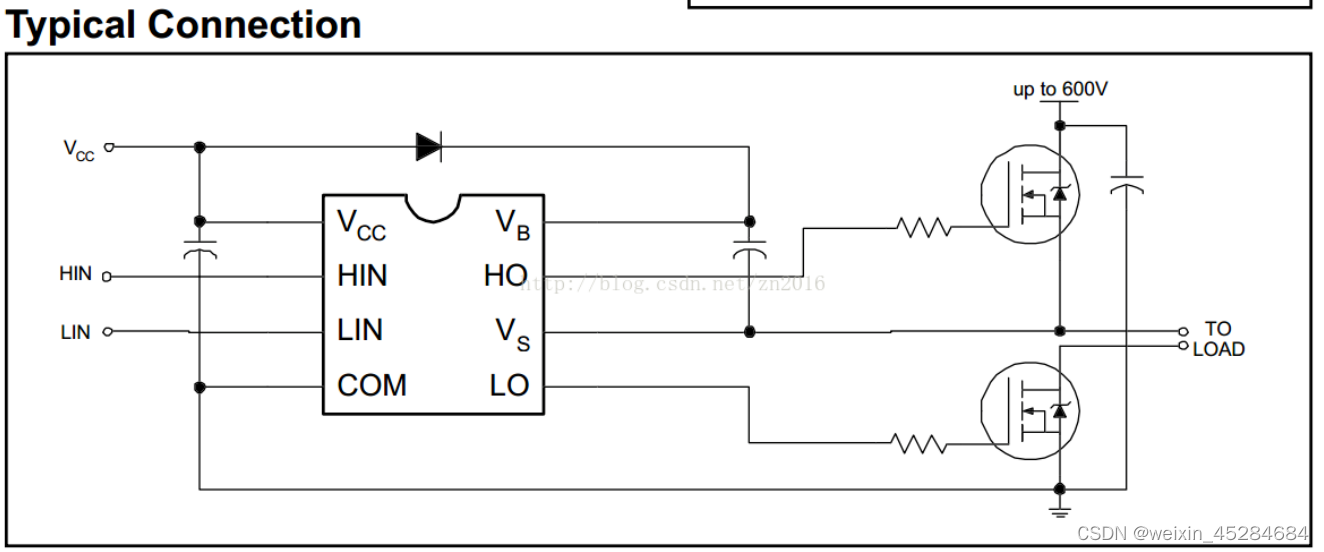

由典型应用电路图分析:当HIN,LIN同时输入高,下管要先于上管导通因为只有下管先导通上管才能形成回路,同时VCC对电容充电,当上管完全导通后电容开始对MOS放电,放电到GSth之前要把上管关闭,放电时间是我们PWM信号的高电平时间,下管继续导通,这时VCC又开始对电容充电,充电时间是PWM输入信号的低电平时间,这样就可以正常驱动负载电路。

在这里插入图片描述
