FPGA解析B码----连载7（完结篇）

前言

    上篇完结篇介绍了程序的整体架构和B码错误保护程序，这篇主要介绍下1PPS的产生。

    写到这里想先聊聊现在的软件，用的是QII，不知道这个软件还能免费用多久。现在国外的软件慢慢的都不能用了，只能用国产的软件。芯片也慢慢的不能用了，只能用国产的芯片了。上段时间matlab对几所大学封闭，想着如果对所有的国内用户都不能用了呢？现在EDA软件不能用了，当然只是高端用户，如果全部用户也不能用了呢？所以呢，还是老老实实的电脑硬盘下载几个现在可以破解的软件，等将来都封锁了，还能断网裸机跑几个像样的这样的软件。也是挺无奈的吧！

第一章：波形介绍

    先看最后的1PPS波形吧，这个是最终的目的和最关心的。

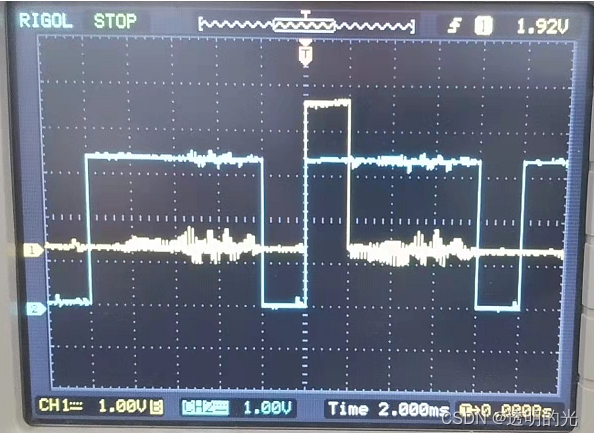

     这个是产生的高电平和B码的波形，图中可以得出：波形在2个P标志位中间位置产生高电平，在第2个P标志位之后2ms处变为低电平。

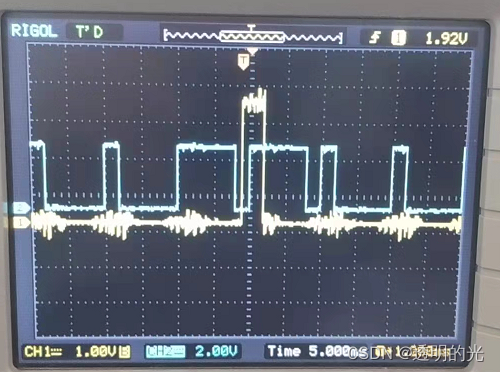

     这个是产生的1PPS脉宽和B码的波形，图中可以得出：B码的1PPS处和FPGA产生的1PPS脉宽可以完全对应，并且1PPS脉宽为2ms。

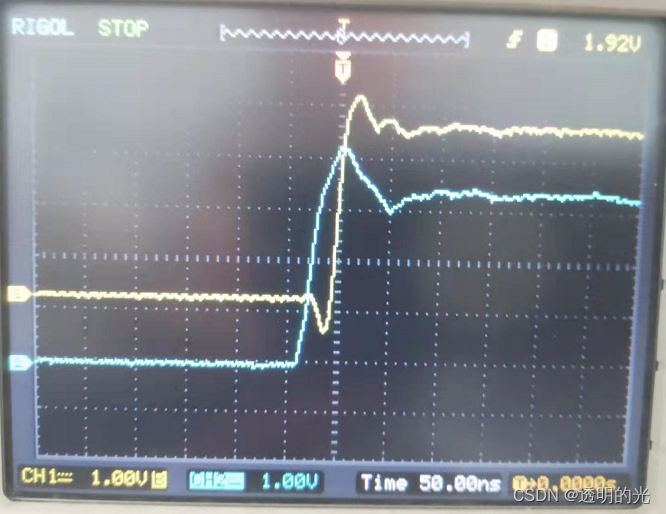

     这个是产生的1PPS和B码的1PPS处放大图，图中可以得出：由于FPGA的时钟问题，产生的1PPS落后于真实的B码1PPS一个时钟周期，即20ns（FPGA采用的50M的时钟）。如果有严格需要1PPS对齐的小伙伴，这个地方需要特殊考虑。

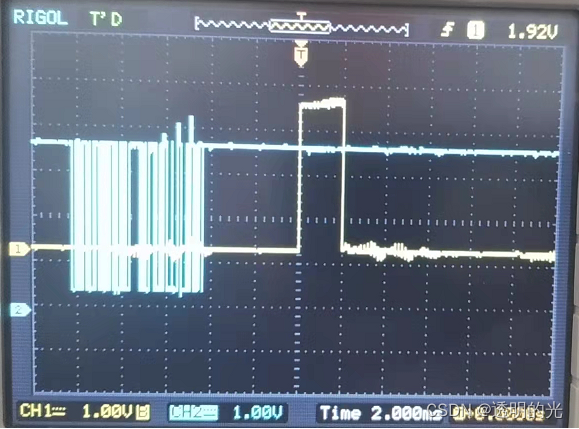

     这个是串口发送数据和产生的1PPS波形，图中可以得出：串口提前1PPS10ms的时间发送，即1s的B码开始P标志帧处发送。这个时间是自己规定的，后面会做出介绍。

    当B码出现问题时，即有B码单元丢失时，1PPS不输出，没有时间做视频，所以就只能说说观察到的现象：1s中间拔掉并再插上B码线，1PPS不产生，1s后1PPS继续产生。所以B码错误保护代码是正确的。

第二章：流程介绍

    流程分成2个部分：（1）B码锁定；（2）1PPS产生。

    其中B码锁定部分牵涉到UTC时间的解析，也就在这里详细介绍下，下一篇介绍UTC时间解析的时候，这部分就省略了。1PPS的产生进行详细介绍。

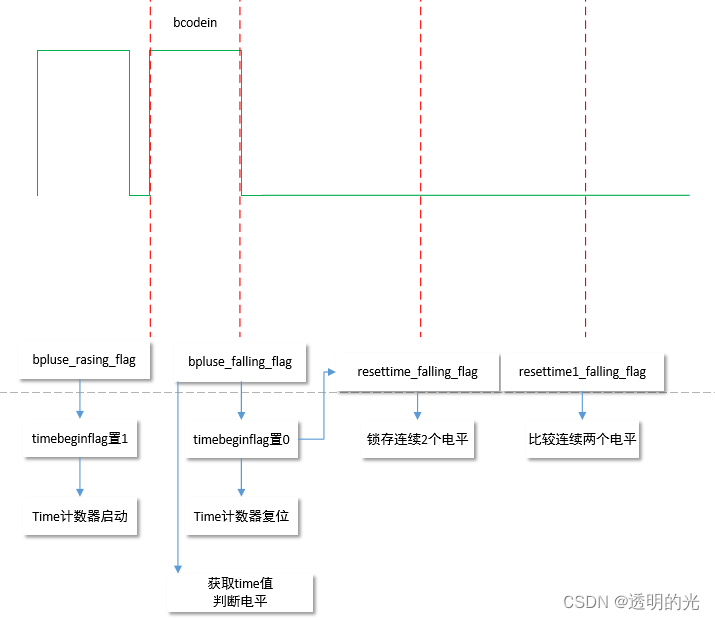

     B码锁定流程介绍：

    （1）每次检测B码的上升沿和下降沿。上升沿timebeginflag置1，下降沿置0，同时计数器启动和复位。

    （2）下降沿时，获取计数器的值。这个时间采集问题以前的文章的有介绍，可以正确获得计数器的值，这个没啥问题。

    （3）timebeginflag下降沿（已获得time的值），每次都进行锁存，其中锁存flag的信号为下降沿resettimefallingflag，这个下降沿是每10ms产生一次，也即一个B码单元就产生一次，而不是一个机器周期产生一次。

    （4）滞后的下一个下降沿比较两个电平。

    此时，如果都是P标志的话，就代表锁存成功。如果两个不同时是P标志的话，就不成功，继续执行前面代码，直至锁存到两个P标志。

    这部分是1PPS和UTC时间共同使用的。

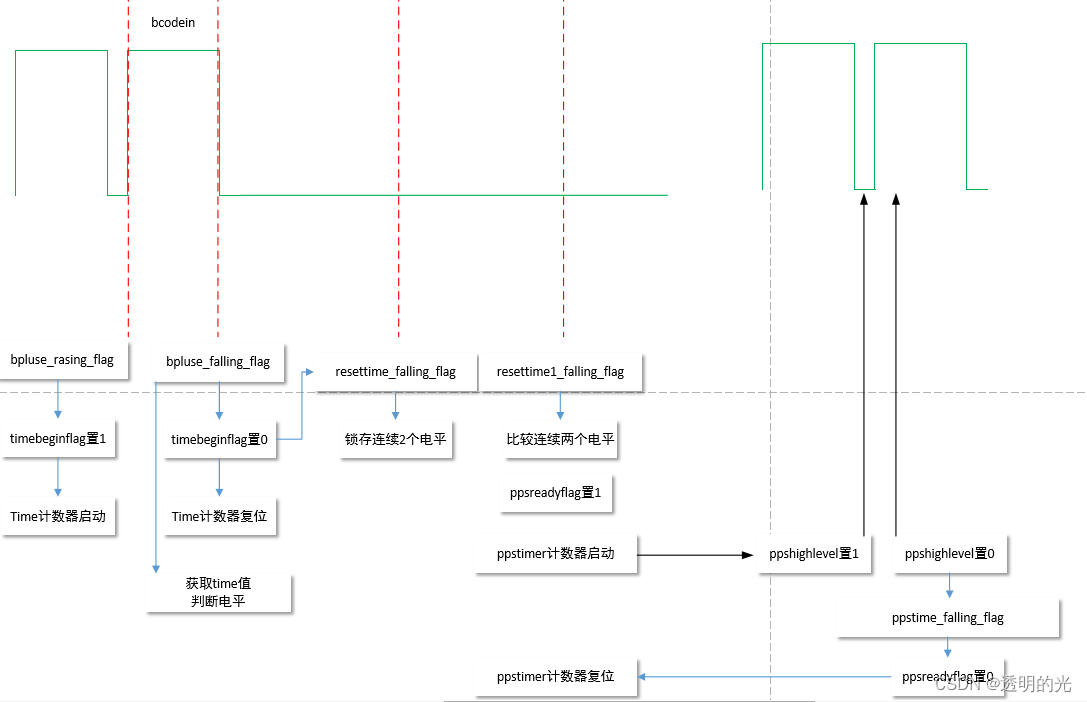

    1PPS产生流程介绍：

    （1）当比较两个电平都为P标志时，将flag置1。同时启动time计数器。

    （2）time运行到下一个B码起始帧中间时，level置1，经过3ms后置0。当然这个时间看自己需要，也不是固定的。考虑到一定问题，最好是这样设置。

    （3）level的下降沿，flag复位，同时time复位。这样三个参数闭环。

    注意：闭环定义：变量开始值后，结束值和错误值都能恢复到开始值，这个过程叫闭环。

    经过1PPS流程，也即锁存到两个P标志位后，经过一定时间置高，然后拉低。此时与B码信号相与，就能产生对应的1PPS信号。这样做的好处：每次检测到2个标志位才启动定时器，才在对应时间产生高电平，才能输出1PPS。每次都需要锁存2个P标志位，这样这1s的错误就不会延伸到下1s。

    前面正常的B码流程叙述完毕，如果中间B码消失了怎么办？这个还不是最重要的，如果在高电平时出现错误高电平怎么办，就需要加入B码错误保护程序。此时需要加入前篇文章介绍的B码错误保护程序了。当产生B码丢失时，也就是10ms之后没有接收到新的B码，即falling_flag产生（具体参看上篇）。

    保护流程：

    falling_flag产生时，flag置0，time置0，这样time就不会增加到产生高电平的值，这样就避免了由于B码出现问题带来的错误1PPS。这点在1PPS中并不明显，主要是UTC时间产生的时候比较重要。由于两个都置0，这样就达到了错误B码的闭环。当出现错误时，可以将变量恢复到原来的状态，等待下一次正确状态的到来。

第三章：程序介绍

    前面文章已经贴出主要的代码，当然之后写程序的过程中，又加入了新的变量，所以代码还是有所改变的。

    B码锁存程序：

//脉宽的上升沿和下降沿检测
reg        bpluse_en_d0;
reg        bpluse_en_d1;
wire       bpluse_falling_flag;
wire       bpluse_rasing_flag;
assign bpluse_falling_flag = (~bpluse_en_d0) & bpluse_en_d1;
assign bpluse_rasing_flag  = (~bpluse_en_d1) & bpluse_en_d0;
always @(posedge clk or negedge rst_n) begin
    if (!rst_n) begin
        bpluse_en_d0 <= 1'b0;
        bpluse_en_d1 <= 1'b0;
    end
    else begin
        bpluse_en_d0 <= bcodein;
        bpluse_en_d1 <= bpluse_en_d0;

    end
end

    B码上升沿、下降沿判断。

//置位time是否开启
(*noprune*)reg        timebeginflag;
always@(posedge clk or negedge rst_n)
begin
	if (rst_n == 1'b0)
		timebeginflag <= 1'd0;
	else if (bpluse_rasing_flag == 1'b1)
    	timebeginflag <= 1'd1;
	else if (bpluse_falling_flag == 1'b1)
		timebeginflag <= 1'd0;
end

//上升沿之后计数器工作，下降沿之后计数器停止
(*noprune*)reg [31:0]      timer;
always@(posedge clk or negedge rst_n)
begin
	if (rst_n == 1'b0)
		timer <= 32'd0;
	else if (timebeginflag == 1'b1)
    	timer <= timer + 32'd1;
	else if (timebeginflag == 1'b0)
		timer <= 0;
end

    上升沿和下降沿，启动定时器和复位计数器。

(*noprune*)reg  [1:0]  bcodelevel;  /*synthesis noprune*/
always@(posedge clk or negedge rst_n)
begin
	if (rst_n == 1'b0)begin
		bcodelevel <= 0;
   end
	else if (bpluse_falling_flag == 1'b1)begin
		if((timer >= 32'd350000)&&(timer <= 32'd450000))begin
		   bcodelevel <= 2'd3; //P电平
	   end
      else if(timer >= 32'd200000)begin
		   bcodelevel <= 2'd2; //1电平
		end
		else if(timer >= 32'd50000 )begin
		   bcodelevel <= 2'd1; //0电平
		end
	   else begin
		   bcodelevel <= 0; //0电平
		end
	end
	else begin
		bcodelevel <= bcodelevel; //0电平
	end
end

    下降沿时，判断time值，由此得出取得是的B码的什么帧。

reg        resettime_en_d0;
reg        resettime_en_d1;
wire       resettime_falling_flag;
wire       resettime_rasing_flag;
assign resettime_falling_flag = (~resettime_en_d0) & resettime_en_d1;
assign resettime_rasing_flag  = (~resettime_en_d1) & resettime_en_d0;
always @(posedge clk or negedge rst_n) begin
    if (!rst_n) begin
        resettime_en_d0 <= 1'b0;
        resettime_en_d1 <= 1'b0;
    end
    else begin
        resettime_en_d0 <= timebeginflag;
        resettime_en_d1 <= resettime_en_d0;

    end
end

(*noprune*)reg  [1:0]  bcodelevellatch1;
(*noprune*)reg  [1:0]  bcodelevellatch2;

always@(posedge clk or negedge rst_n)
begin
	if (rst_n == 1'b0)begin
		bcodelevellatch1 <= 2'd0;
		bcodelevellatch2 <= 2'd0;
	end
	else if (resettime_falling_flag == 1'b1)begin
		bcodelevellatch1 <= bcodelevel;
		bcodelevellatch2 <= bcodelevellatch1;
   end
	else if (ppstimer == 32'd49050000)begin
		bcodelevellatch1 <= 2'd0;
		bcodelevellatch2 <= 2'd0;
	end
end

    flag结束后的下降沿，锁存B码的值。

reg        resettime1_en_d0;
reg        resettime1_en_d1;
wire       resettime1_falling_flag;
wire       resettime1_rasing_flag;
assign resettime1_falling_flag = (~resettime1_en_d0) & resettime1_en_d1;
assign resettime1_rasing_flag  = (~resettime1_en_d1) & resettime1_en_d0;
always @(posedge clk or negedge rst_n) begin
    if (!rst_n) begin
        resettime1_en_d0 <= 1'b0;
        resettime1_en_d1 <= 1'b0;
    end
    else begin
        resettime1_en_d0 <= resettime_falling_flag;
        resettime1_en_d1 <= resettime1_en_d0;

    end
end

//1PPS计算
(*noprune*)reg    ppsreadyflag;
always@(posedge clk or negedge rst_n)
begin
	if (rst_n == 1'b0)
		ppsreadyflag <= 1'd0;
	else if (resettime1_falling_flag == 1'b1)begin
      if((bcodelevellatch1 == 2'd3)&&(bcodelevellatch2 == 2'd3))
	       ppsreadyflag <= 1'd1;
   end
	else if (ppstime_falling_flag == 1'b1)begin
	   ppsreadyflag <= 1'd0;
   end
	else if (code10ms_time_falling_flag == 1'b1)begin
	   ppsreadyflag <= 1'd0;
   end
end

    再延迟一个周期，判断是否2个都为P标志位，是的话flag置1。还有两个条件，一个是结束复位，一个是错误复位，正好两个闭环。

(*noprune*)reg [31:0]      ppstimer;
always@(posedge clk or negedge rst_n)
begin
	if (rst_n == 1'b0)
		ppstimer <= 32'd0;
	else if (ppsreadyflag == 1'b1)
    	ppstimer <= ppstimer + 32'd1;
	else if (ppsreadyflag == 1'b0)
    	ppstimer <= 32'd0;
	else if (code10ms_time_falling_flag == 1'b1)begin
	   ppstimer <= 32'd0;
   end
end
reg        ppshighlevel;
always@(posedge clk or negedge rst_n)
begin
	if (rst_n == 1'b0)
		ppshighlevel <= 1'd0;
	else if (ppstimer == 32'd49550000)    // 991ms 置高，994ms置低
    	ppshighlevel <= 1'b1;
	else if (ppstimer == 32'd49700000)
    	ppshighlevel <= 1'b0;
end

    flag置1的时候开启计数器，另两个复位条件，1个是产生高电平之后的下降沿置0,1个是错误        B码置0，也是两个闭环。

    后面时间是对应2个P标志位之后，产生高电平的位置，正好对应波形中的下1s的第2个P标志位的中间位置和2ms之后的位置。

reg        ppstime_en_d0;
reg        ppstime_en_d1;
wire       ppstime_falling_flag;
wire       ppstime_rasing_flag;
assign ppstime_falling_flag = (~ppstime_en_d0) & ppstime_en_d1;
assign ppstime_rasing_flag  = (~ppstime_en_d1) & ppstime_en_d0;
always @(posedge clk or negedge rst_n) begin
    if (!rst_n) begin
        ppstime_en_d0 <= 1'b0;
        ppstime_en_d1 <= 1'b0;
    end
    else begin
        ppstime_en_d0 <= ppshighlevel;
        ppstime_en_d1 <= ppstime_en_d0;
    end
end

    正确产生高电平之后的延迟下降沿。用来闭环参数的。

always @(posedge clk or negedge rst_n) begin
    if (!rst_n) begin
        ppspluse <= 1'b0;
    end
    else begin
        ppspluse <= (ppshighlevel & bcodein);
    end
end

    最后输出1PPS的代码。高电平和B码相与，产生1PPS脉宽。由于采用clk的输出，所以会在波形中延迟1个clk周期，即20ns。如果需要更加准确的1PPS精度，则需要外部硬件电路做，FPGA是没有办法直接输出0ms的延迟的，如果有知道的小伙伴可以告诉我下，我给试试。

第四章：最后和展望

    至此1PPS的输出就全部完成，上面给出了完整的流程图和代码，能做的小伙伴可以直接放入代码，应该是可以运行的。如果需要源代码的请移步其他文章，具体哪篇有公众号的图片可以找找，现在贴不上去，“电力电子嵌入式”，有需要的小伙伴可以关注下。具体代码可以里面私信，到时候会给出百度网盘的链接。由于公众号没有办法上传大的文件，所以也只能给出网盘连接，没办法。

    下一篇会具体写B码的UTC时间解析，这篇比较多，流程图也比较复杂，需要比较长的时间制作，所以请先关注下，写完后会立刻发出来。
