网络入门-二层架构综合实验

237、两层架构的综合实验

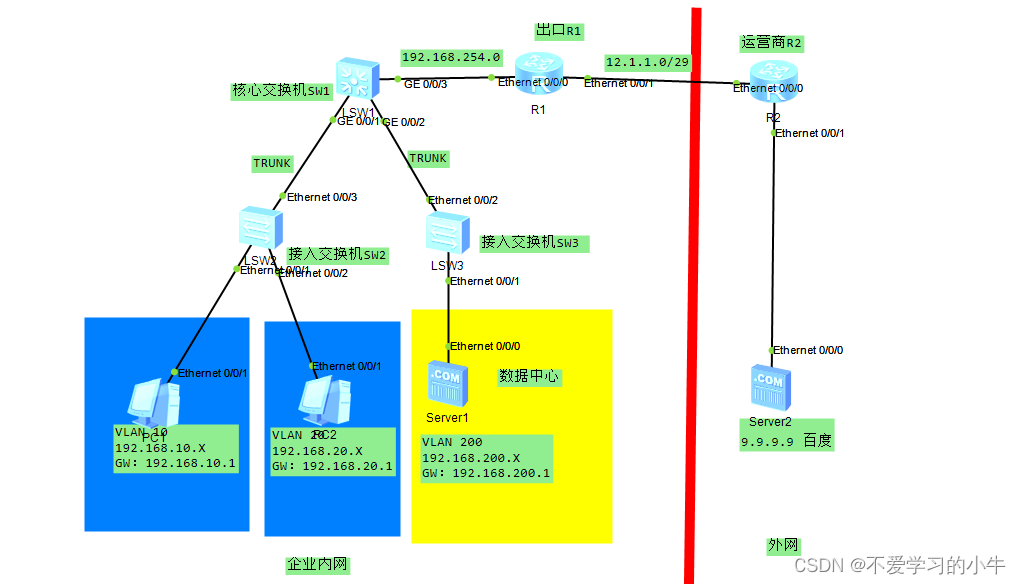

实验topo：

实验要求：

1.用户的网关配置在核心交换机；

2.企业内网划分多个VLAN，减少广播包域的大小，提高网络的稳定性；

3.所有的设备，在任何位置都可以Telnet管理；

4.出口配置NAT；

5.STP运行RSTP模式，确保核心交换机为根桥，并将接入用户的交换机配置为边缘端口加快收敛；

6.配置根桥保护措施，确保根桥不被抢占；

7.所有的用户都可以自动获取IP地址；

8.在企业的出口将内网服务器的80端口映射出去，允许外网用户访问；

9.企业财务服务器只允许财务部的员工（VLAN 20 ）访问；

配置步骤如下：

分别将路由器的接口配上IP地址：

R1：

#

interface Ethernet0/0/0

 ip address 192.168.10.254 255.255.255.0

#

interface Ethernet0/0/1

 ip address 12.1.1.1 255.255.255.248

#

R2:

#

interface Ethernet0/0/0

 ip address 12.1.1.2 255.255.255.248

#

interface Ethernet0/0/1

 ip address 9.9.9.1 255.255.255.0

#

一、配置DHCP服务器，让每个PC都能自动获取IP地址，并将网关配置到核心交换机上：

#

vlan batch 10 20 200

VLAN10

#

#

ip pool vlan10

 gateway-list 192.168.10.1

 network 192.168.10.0 mask 255.255.255.0

 dns-list 192.168.10.1 8.8.8.8

#

#

interface Vlanif10

 ip address 192.168.10.1 255.255.255.0

 dhcp select global

#

VLAN20

#

ip pool vlan20

 gateway-list 192.168.20.1

 network 192.168.20.0 mask 255.255.255.0

 dns-list 192.168.20.1 8.8.8.8

#

interface Vlanif20

 ip address 192.168.20.1 255.255.255.0

 dhcp select global

#
