PLC扫描周期的解析与双线圈冲突

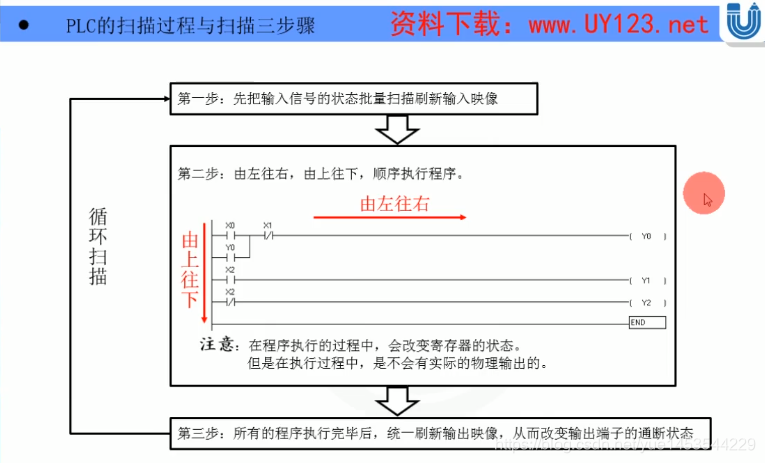

PLC的扫描过程与扫描三步骤

第一步：先把输入信号的状态批量扫描刷新输入映像

第二部：程序是由左往右，由上往下，顺序执行程序。   注意：在程序执行的过程中，会改变寄存器的状态。但是在执行过程中，是不会有实际的物理输出的。

第三步：所有的程序执行完毕后，统一刷新输出映像，从而改变输出端子的通断状态。此为双线圈冲突的一个原因。

双线圈冲突

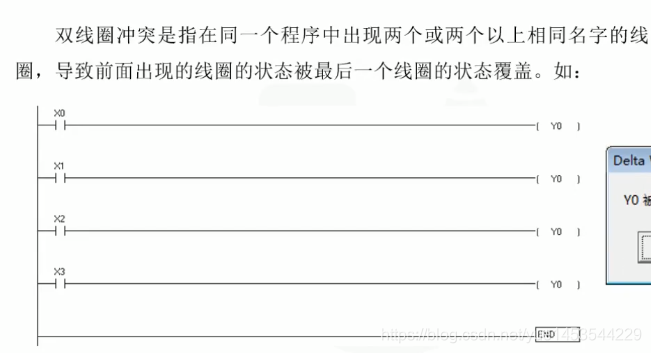

       双线圈冲突是指在同一个程序中出现两个或两个以上相同名字的线圈，导致前面出现的线圈的状态被最后一个线圈的状态覆盖。

如：编写一个程序实现让X0、X1、X2、X3任意一个有输入时，Y0都有输出的程序

 解决双线圈冲突方法：

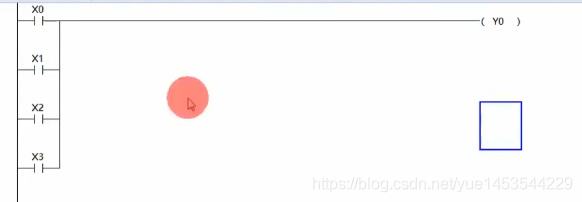

方法1：

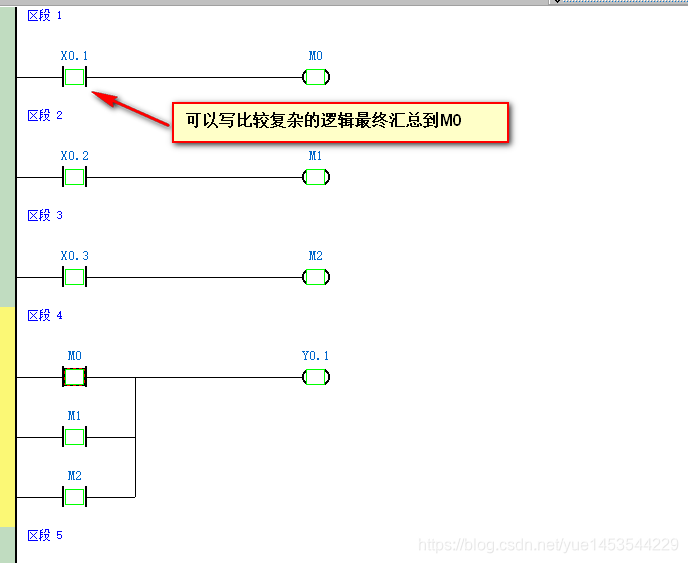

 方法2：借助中间继电器，若前面条件比较复杂时，可以分开使用中间继电器。
