本文介绍了共射放大电路在带载和不带载情况下的静态工作点参数分析，通过实例详细讲解了如何计算空载时的静态参数，并探讨了带载时如何利用戴维宁等效电路分析Uceq的变化，进而求解其他相关参数。
因为种种原因呢，对于这个模拟电子技术的知识理解可能还不是非常的熟练的地步，但就针对最近很多同学问我的一个共射放大电路带载情况下直流通路如何求解其静态工作点的各个参数，做出以下自己的结论。

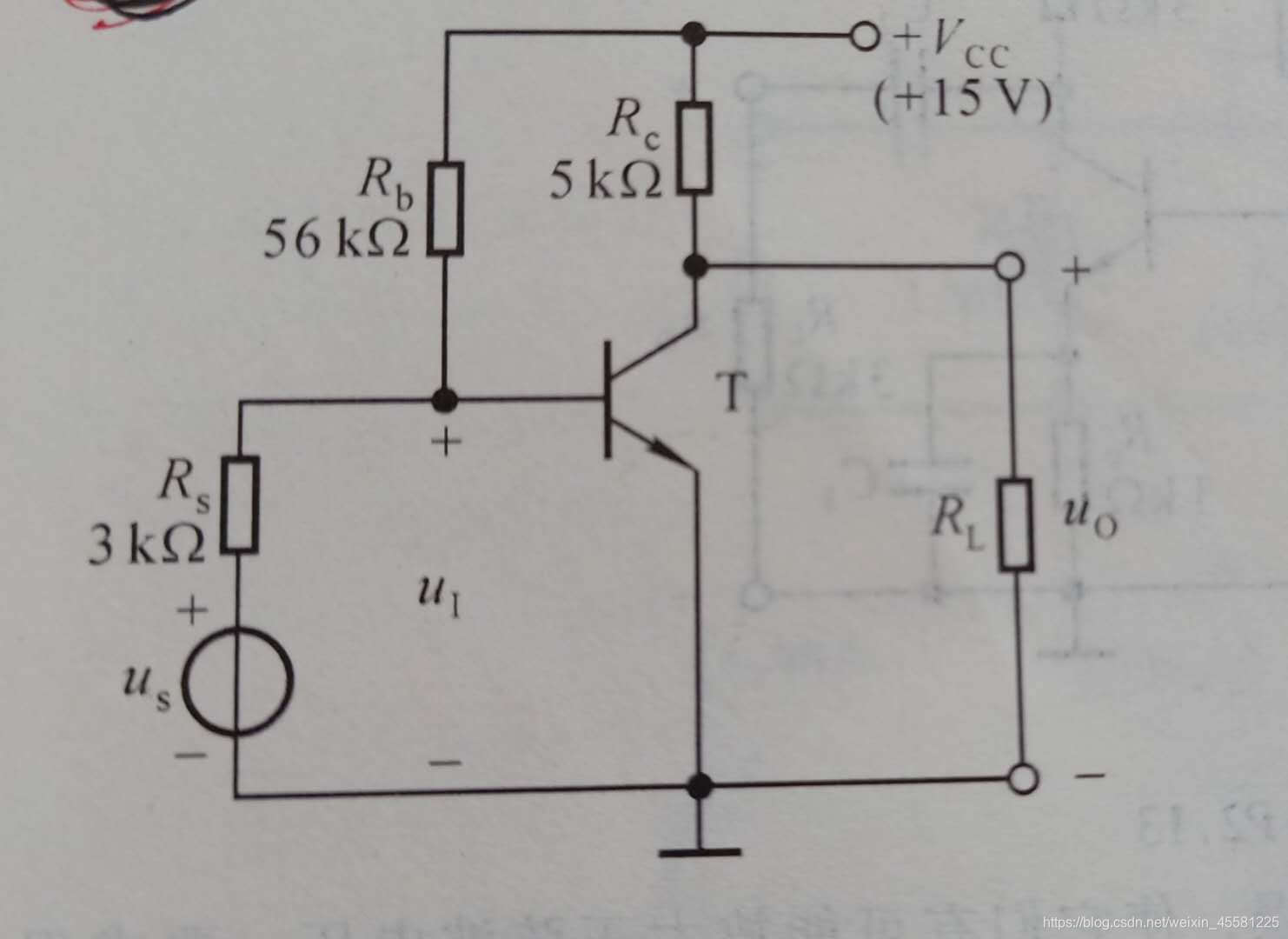

***先拿个例子来解答一下：***（取自《模拟电子技术基础》第四版 童诗白，华成英主编）
在这个题目中，我们已知晶体管的放大系数为80，rbb=100Ω。然后要求我们计算带载和不带载的时候Q点相关参数。

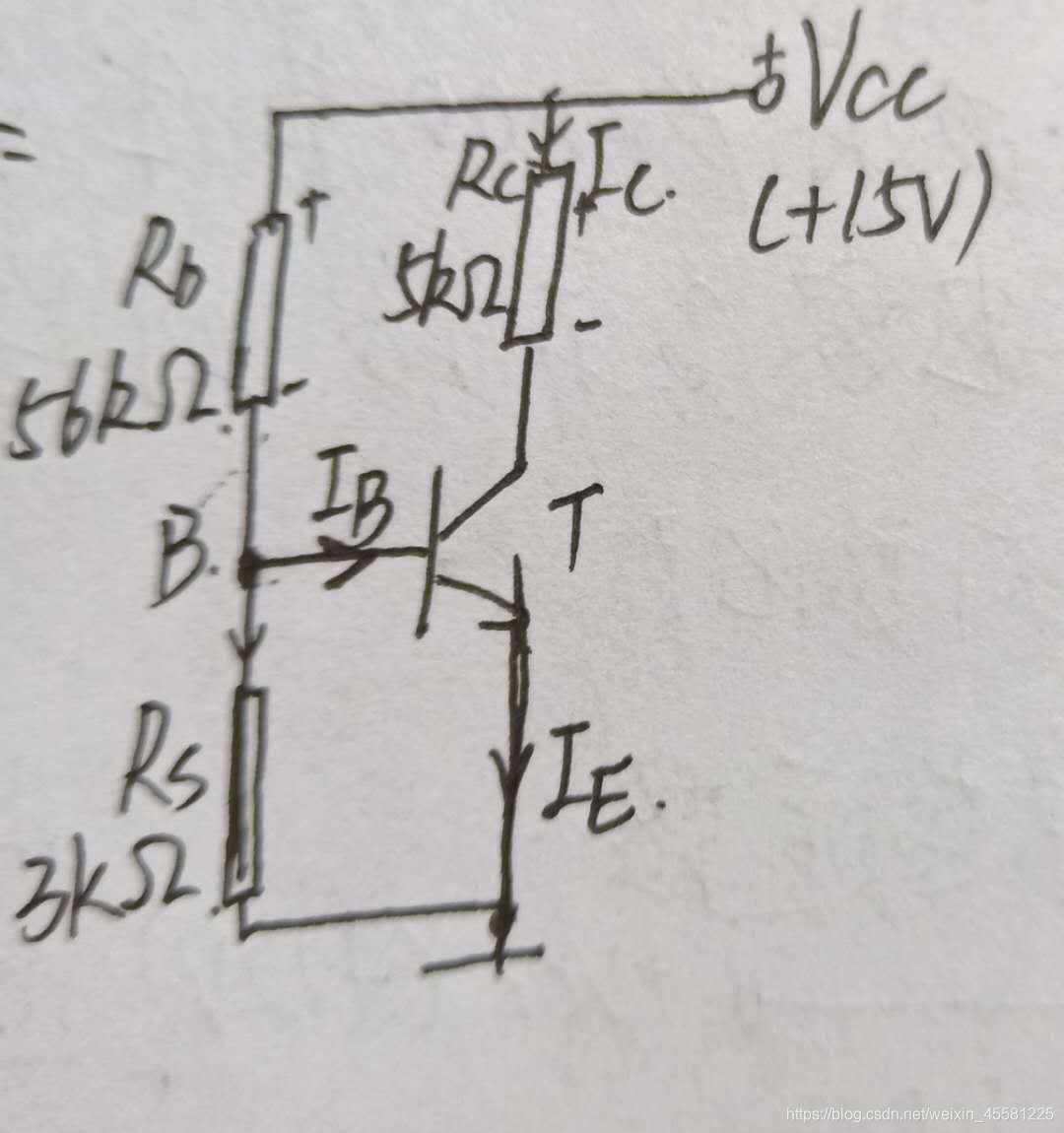

①首先我们可以对空载的时候分析，根据先静态后动态的原则，可以画出该电路的直流通路。

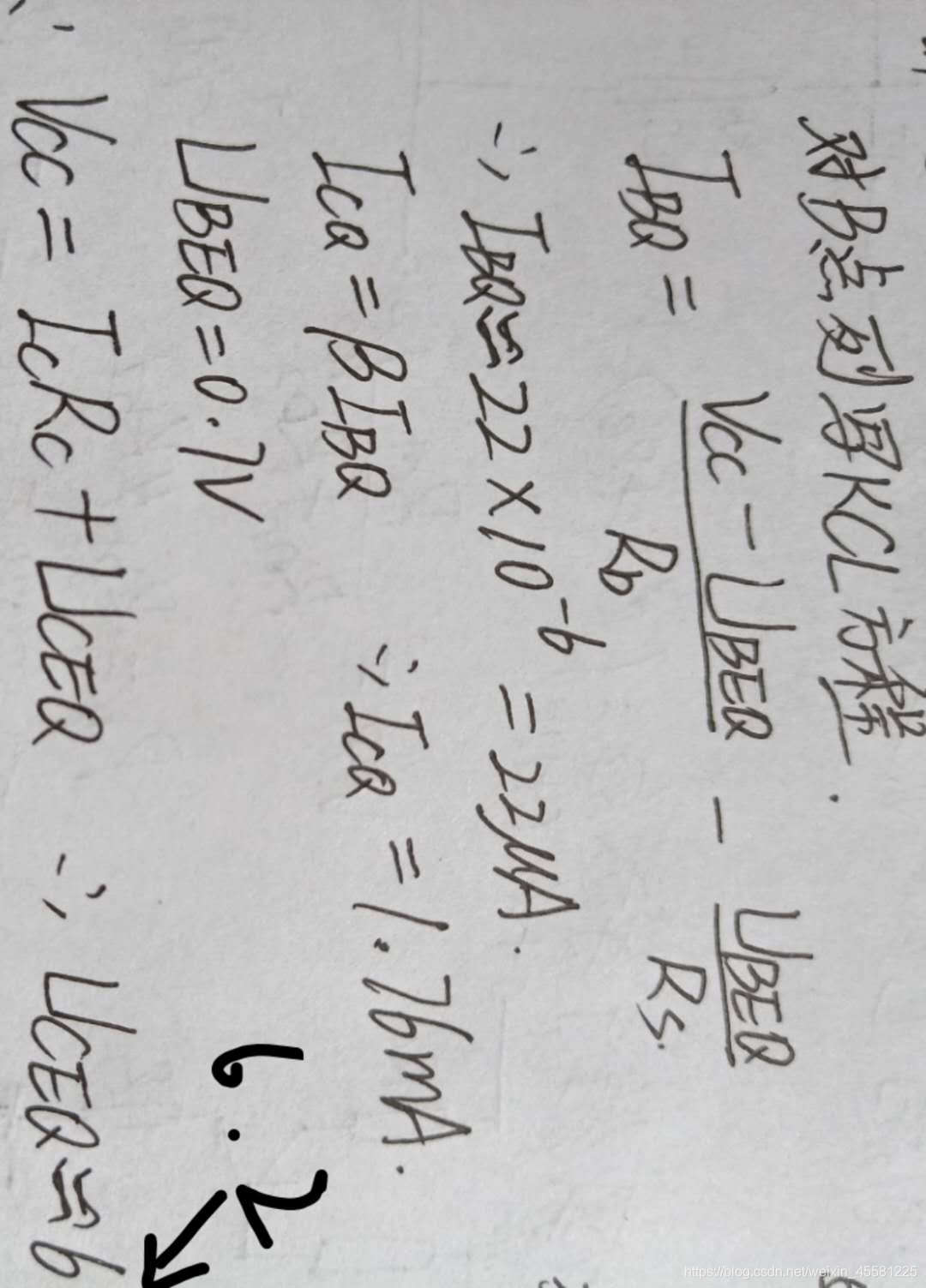

首先对B点用KCL分析：可以得到静态参数

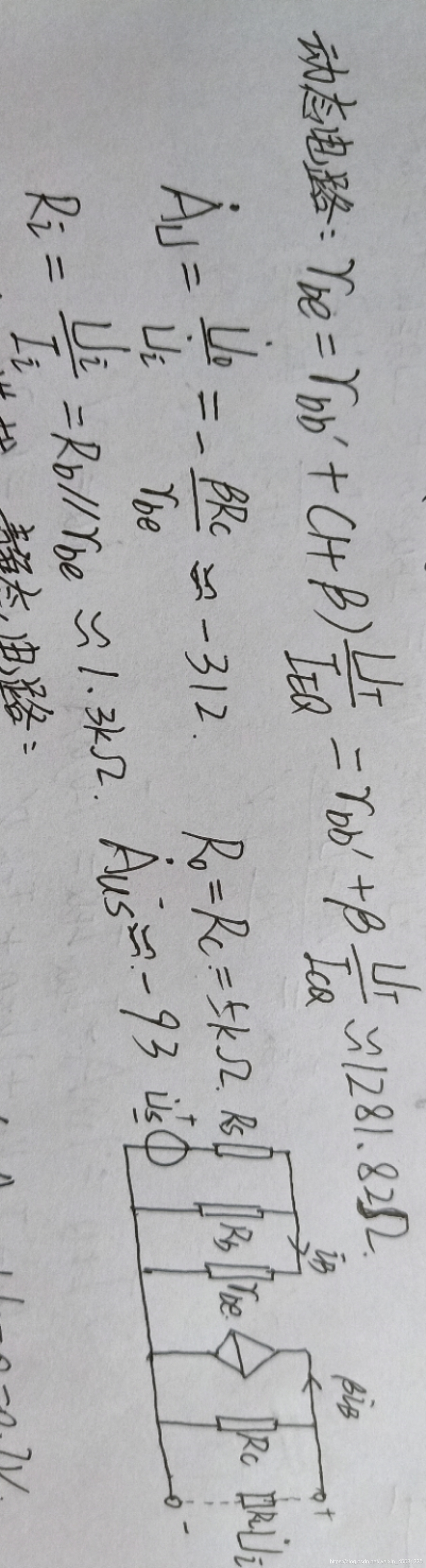

然后对于动态电路分析：可以得到动态参数
②再对带载的时候分析，同样的先静态后动态的原则，可以画出图（这里就锻炼大家自己画一下，应该来说是比较容易的）。
在这个电路图中
