1. 核心原理与核心公式

Cv2.Circle() 是 OpenCV 中一个用于在图像上绘制圆形的函数。在图像处理与计算机视觉中，绘制圆形是一个常见的操作，通常用于标记感兴趣的区域，或者用于图像分割、检测和分析。

核心原理

在图像上绘制一个圆，实际上是通过绘制一个具有指定半径和中心点的圆形边界，通常使用 Bresenham 算法 或 中点圆算法 来实现。基本的数学公式如下：

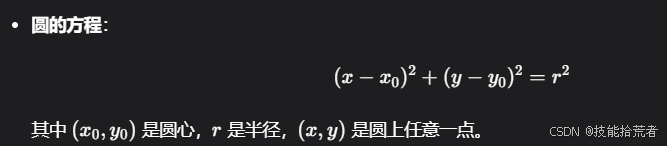

圆的方程：
绘制圆的过程：
- 给定圆心和半径，可以通过计算多个点满足上面圆的方程来绘制圆。实际上，OpenCV 使用中点圆算法（Midpoint Circle Algorithm），它通过计算圆上各点的像素位置来逐步构建圆形。

Bresenham 圆算法（一种常见实现方式）：

在传统的计算机图形学中，Bresenham 算法能够高效地确定圆的离散像素点位置。
基本思想是通过中点算法来逐步确定圆的像素位置，避免了浮点数运算，使用整数运算提高了绘制效率。

2. 功能详解

Cv2.Circle() 函数的主要功能是绘制一个圆形。可以指定圆的中心位置、半径、颜色、线宽等参数。常用于以下应用场景：

目标标记：在图像中标记出目标区域。
特征点可视化：例如在特征点检测中，使用圆形标记关键点。
图像分割：根据圆形区域分割图像，或者用圆形进行模板匹配等。

3. 参数详解

Cv2.Circle(Mat img, Point center, int radius, Scalar color, int thickness = 1, LineTypes lineType = LineTypes.Link8, int shift = 0);

1. `img` (`Mat` 类型)

说明：待操作的图像，圆将被绘制在此图像上。
解析：这是一个输入输出参数，绘制圆形时会直接修改图像数据。

2. `center` (`Point` 类型)

说明：圆心的坐标，格式为 (x, y)。
解析：圆心是确定圆形位置的关键，必须在图像的有效范围内。圆心的坐标是以像素为单位的。

3. `radius` (`int` 类型)

说明：圆的半径，指定圆形的大小。
解析：半径是控制圆形大小的关键，单位是像素。过大的半径可能超出图像边界。

4. `color` (`Scalar` 类型)

说明：圆形的颜色。颜色格式依赖于图像类型（例如 BGR 或 RGB）。
解析：通常为 Scalar 类型，其中包含 3 个或 4 个整数，表示蓝、绿、红以及透明度。比如 new Scalar(255, 0, 0) 表示红色。

5. `thickness` (`int` 类型, 默认值为 `1`)

说明：圆边的线宽。如果设置为负值（例如 -1），则表示圆是实心的。
解析：如果想要绘制一个空心的圆形，设置一个正整数；如果想要一个填充的圆形，设置为 -1。

6. `lineType` (`LineTypes` 类型, 默认值为 `LineTypes.Link8`)

说明：指定圆的绘制方式（线条类型）。常用的值有：
- LineTypes.Link8: 8-邻域连接（默认）。
- LineTypes.AntiAlias: 抗锯齿绘制，适用于高质量的圆形绘制。

7. `shift` (`int` 类型, 默认值为 `0`)

说明：决定坐标和半径的小数点精度。通过位移因子，圆的坐标和半径将会被右移指定的位数。
解析：这个参数通常用于提高圆形绘制的精度，默认 0 表示坐标和半径是整数。

4. 使用场景分析

Cv2.Circle() 被广泛应用于以下几种场景：

目标检测：在目标检测过程中，圆形可以用于标记检测到的对象，或者作为分割区域的边界。
图像注释：比如在图像处理中，你可以绘制圆形来标记特定区域，或者在绘图应用中用于创建形状。
特征点可视化：如在 SIFT、SURF 等特征检测算法中，可以用圆形标记检测到的关键点。
交互式应用：在用户与图像交互时，可以通过鼠标或触摸操作绘制圆形，进行区域选择或标注。

5. 使用注意事项分析

边界问题：如果圆心位置接近图像边缘或半径过大，可能导致圆形部分被截断，或者圆形超出图像范围。需要确保圆心和半径在图像有效区域内。
性能问题：在绘制大量圆时（例如，进行批量图像注释），可能会影响性能。需要考虑优化绘制方法或使用更高效的图形处理算法。
抗锯齿绘制：如果希望圆形看起来更加平滑，可以使用 LineTypes.AntiAlias 绘制抗锯齿的圆，尤其是在图像处理时，能提高视觉效果。

6. 运行时间优化方法

减少绘制次数：在一些高性能应用中，避免频繁调用 Cv2.Circle()，尤其是在大图像上绘制多个圆时，可以考虑批量处理或者在非关键帧中不绘制。
抗锯齿优化：虽然抗锯齿效果好，但它可能会降低性能。如果不要求高质量，可以避免使用抗锯齿模式，使用默认的 LineTypes.Link8。

7. 优缺点

优点：

简便易用：Cv2.Circle() 接口简单，易于理解和使用，适合快速绘制圆形。
灵活性高：可以通过调整参数如半径、颜色、线宽等来定制绘制效果。
高效性：对于少量绘制操作，OpenCV 提供的实现是非常高效的。

缺点：

性能问题：对于非常多的圆形绘制（例如在实时视频处理中），可能会影响性能。
局限性：只能绘制圆形，对于其他复杂形状的绘制支持较差。对于需要更精确的图形绘制（如曲线、复杂的多边形），可能需要使用其他算法。

8. 实际案例

示例代码：在图像上绘制圆形

using OpenCvSharp;

class Program
{
    static void Main()
    {
        // 读取图像
        Mat img = Cv2.ImRead("image.png");

        // 设置圆心和半径
        Point center = new Point(200, 200);
        int radius = 50;

        // 绘制一个红色的圆
        Cv2.Circle(img, center, radius, new Scalar(0, 0, 255), 3);

        // 显示图像
        Cv2.ImShow("Circle", img);
        Cv2.WaitKey(0);
    }
}

9. 案例分析

目标检测应用：在目标检测应用中，当检测到目标的圆形区域时，可以使用 Cv2.Circle() 来标记这些区域。例如，在处理圆形标志或识别到的圆形物体时，绘制圆形边界框可以帮助可视化检测结果。

好的，继续回答：

10. 结合其他相关算法搭配使用情况

与 `Cv2.HoughCircles()` 结合使用：

在图像处理和计算机视觉中，Cv2.HoughCircles() 常用于检测图像中的圆形。而 Cv2.Circle() 用于在图像上绘制这些检测到的圆形。因此，结合这两者可以实现从图像中自动检测圆形并标记它们的功能。

示例代码：结合 `Cv2.HoughCircles()` 和 `Cv2.Circle()`

using OpenCvSharp;
using System;

class Program
{
    static void Main()
    {
        // 读取图像
        Mat img = Cv2.ImRead("image.jpg", ImreadModes.Grayscale);
        Mat imgColor = Cv2.ImRead("image.jpg");

        // 高斯模糊，减少噪声影响
        Cv2.GaussianBlur(img, img, new Size(9, 9), 2, 2);

        // 使用霍夫圆变换检测圆形
        CircleSegment[] circles = Cv2.HoughCircles(
            img, // 输入图像
            HoughMethods.Gradient, // 检测方法
            dp: 1, // 图像分辨率与累加器分辨率的反比
            minDist: 50, // 最小圆心间距
            param1: 100, // Canny边缘检测高阈值
            param2: 30, // 累加器阈值
            minRadius: 10, // 最小半径
            maxRadius: 100 // 最大半径
        );

        // 如果检测到圆形，则绘制圆形
        foreach (var circle in circles)
        {
            // 绘制圆心
            Cv2.Circle(imgColor, circle.Center, 3, new Scalar(0, 255, 0), -1);
            // 绘制圆形轮廓
            Cv2.Circle(imgColor, circle.Center, circle.Radius, new Scalar(0, 0, 255), 3);
        }

        // 显示图像
        Cv2.ImShow("Detected Circles", imgColor);
        Cv2.WaitKey(0);
        Cv2.DestroyAllWindows();
    }
}

解析：

Cv2.HoughCircles()：用于检测图像中的圆形。在检测过程中，返回的是一组 CircleSegment 对象，每个对象包含圆心的坐标和半径。
Cv2.Circle()：用于将检测到的圆形绘制到原图像上，通过 circle.Center 获取圆心坐标，circle.Radius 获取圆的半径。

这种方法非常适合处理图像中存在圆形的场景，比如车轮、标志、泡泡等。

11. 相似算法

以下是与 Cv2.Circle() 相关或类似的几种算法，这些算法同样可以用于圆形的检测、绘制或处理。

1. `Cv2.HoughCircles()`

功能：用于检测图像中的圆形。
应用场景：检测图像中存在的圆形，如圆形标志、车轮、球体等。
与 Cv2.Circle() 关系：Cv2.HoughCircles() 检测到圆形后，常常与 Cv2.Circle() 配合使用，将检测到的圆形绘制在图像上。

2. `Cv2.Ellipse()`

功能：绘制椭圆。
应用场景：与圆形类似，椭圆也广泛应用于标记区域或绘制拟合轮廓等。
与 Cv2.Circle() 关系：Cv2.Ellipse() 可以绘制更一般的椭圆（包括圆），它有更多的参数（比如旋转角度），而 Cv2.Circle() 只处理圆形。

3. `Cv2.Line()`

功能：绘制直线。
应用场景：在某些任务中，可能会与圆形结合使用，比如在图像中绘制切线、圆形的边界等。
与 Cv2.Circle() 关系：绘制圆形时，可能需要绘制与圆相切的线段，或构建其他几何图形。

4. `Cv2.Rectangle()`

功能：绘制矩形。
应用场景：在目标检测中，矩形和圆形可能会一起使用，特别是在标记区域时。
与 Cv2.Circle() 关系：当图像中需要绘制不同形状（圆形和矩形）时，Cv2.Circle() 和 Cv2.Rectangle() 可以配合使用。

5. `Cv2.ContourArea()` 与 `Cv2.DrawContours()`

功能：轮廓检测和绘制。
应用场景：在图像中，轮廓经常用于分割区域和形状检测。Cv2.DrawContours() 用于绘制检测到的轮廓，而 ContourArea() 可以帮助判断轮廓的面积。
与 Cv2.Circle() 关系：如果圆形是某个轮廓的近似形状，可以通过轮廓检测算法来找到，并使用 Cv2.Circle() 绘制该轮廓的中心位置和半径。
