流水线乘法器的verilog设计

该博客介绍了使用Verilog实现一个四位大小的多级乘法流水线模块,包括输入时钟、复位信号、两个乘数以及输出的乘积。代码中使用了生成器来扩展输入并计算乘积,然后通过两个级联的加法器求和得到最终结果。在测试平台中,设置了不同的输入值进行仿真,并提供了仿真波形图以验证设计的正确性。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

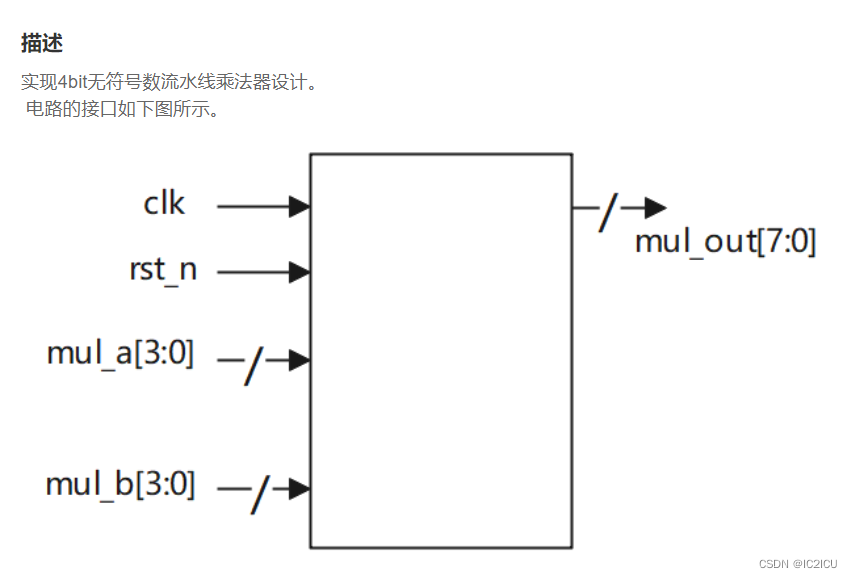

在这里插入图片描述
verilog的设计代码如下:

`timescale 1ns/1ns
module multi_pipe#(
	parameter size = 4
)(
	input 						clk 		,
	input 						rst_n		,
	input	[size-1:0]			mul_a		,
	input	[size-1:0]			mul_b		,

 	output	reg	[size*2-1:0]	mul_out
);

parameter N = 2 * size;

reg     [N-1:0]     sum_tmp1                ;
reg     [N-1:0]     sum_tmp2                ;
wire    [N-1:0]     mul_a_extend            ;
wire    [N-1:0]     mul_b_extend            ;

wire    [N-1:0]     mul_result[size-1:0]    ;

genvar i;
generate
    for(i = 0; i < size; i = i + 1) begin:add
        assign mul_result[i] = mul_b[i] ? mul_a_extend << i : 'd0;
    end
endgenerate

assign mul_a_extend = {{size{1'b0}}, mul_a};
assign mul_b_extend = {{size{1'b0}}, mul_b};

always @(posedge clk or negedge rst_n) begin
    if(!rst_n) begin
        sum_tmp1 <= 'd0;
        sum_tmp2 <= 'd0;
    end
    else begin
        sum_tmp1 <= mul_result[0] + mul_result[1];
        sum_tmp2 <= mul_result[2] + mul_result[3];
    end
end

always @(posedge clk or negedge rst_n) begin
    if(!rst_n) begin
        mul_out <= 'd0;
    end
    else begin
        mul_out <= sum_tmp1 + sum_tmp2;
    end
end

endmodule

testbench代码如下:

module  multi_pipe_tb();
reg     clk         ;
reg     rst_n       ;
reg     [3:0] mul_a       ;
reg     [3:0] mul_b       ;

wire    [7:0]   mul_out ;

initial begin
    clk = 1'b0;
    rst_n = 1'b0;
    #30
    rst_n = 1'b1;
end

always #10 clk = ~clk;

initial begin
    mul_a = 'd0;
    mul_b = 'd0;
    #120
    mul_a = 'd1;
    mul_b = 'd2;
    #200
    mul_a = 'd2;
    mul_b = 'd3;
    #60
    $finish;

end

multi_pipe #
( 4)
u_multi_pipe(
    .clk (clk)  ,
    .rst_n (rst_n)  ,
    .mul_a (mul_a),
    .mul_b (mul_b),

    .mul_out(mul_out)
);

initial begin
    $fsdbDumpfile("multi_pipe.fsdb");
    $fsdbDumpvars;
end

endmodule

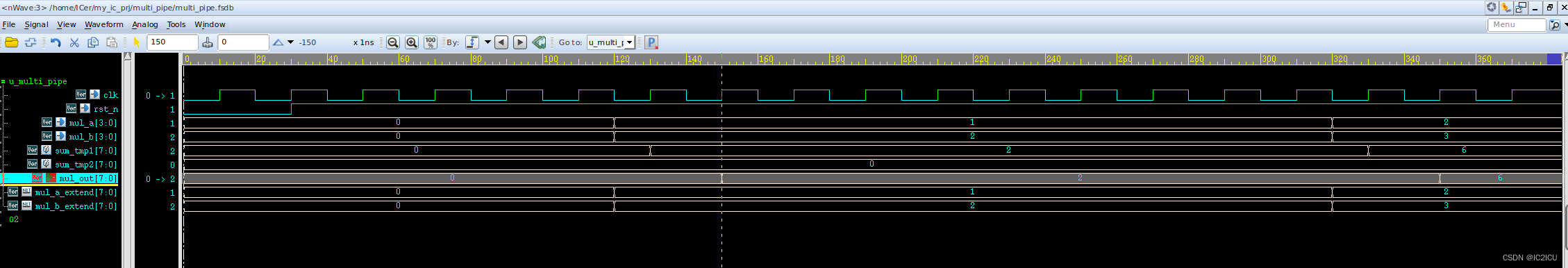

仿真波形如下所示:

在这里插入图片描述
