本文介绍了在SystemView中如何设置Butterworth Lowpass IIR滤波器的详细步骤，包括存在问题、解决方法以及拓展到Butterworth Bandpass IIR的设置。操作涉及选择Operator，设置Linear Sys Filter，调整Butterworth参数，并指出在设置Bandpass时需注意的Sample Rate和No.of Samples。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

写在这里的初衷，一是备忘，二是希望得到高人指点，三是希望能遇到志同道合的朋友。

目录

一、存在问题

本科的学妹请教这个问题，只记得当时做这个课设，这一块也费半天劲，查找不到相关资料，整半天才解决，当时也没有想着做个笔记，记录一下。

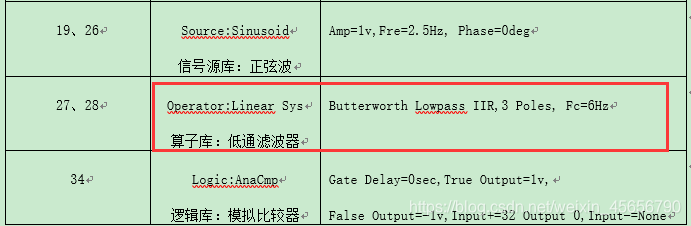

《基于Systerview的GMSK调制与相干解调系统的设计》中遇到的：
在这里插入图片描述
Operator:Linear Sys——Butterworth Lowpass IIR,3 Poles, Fc=6Hz
在软件设置里，不好寻找到该模块，并进行设置。

二、解决办法

通过上网查找相关资料和自身实践，得出解决办法：

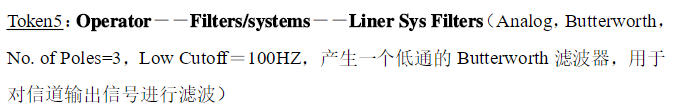

参考基带传输系统systemview仿真lpf滤波器
在这里插入图片描述
具体操作步骤如下：
1.打开S
